HDA 系列模块化气源处理装置 – 过滤器、调节器、润滑器和 FRL 组合的完整指南

介绍

在现代工业气动系统中，压缩空气的质量直接决定设备的可靠性、生产效率和维护成本。受污染、不稳定或润滑不当的空气会导致气缸和阀门过早磨损、频繁停机并降低产品质量。解决方案在于专业的 气源处理 ——压缩空气在到达下游组件之前进行系统的过滤、调节和润滑。

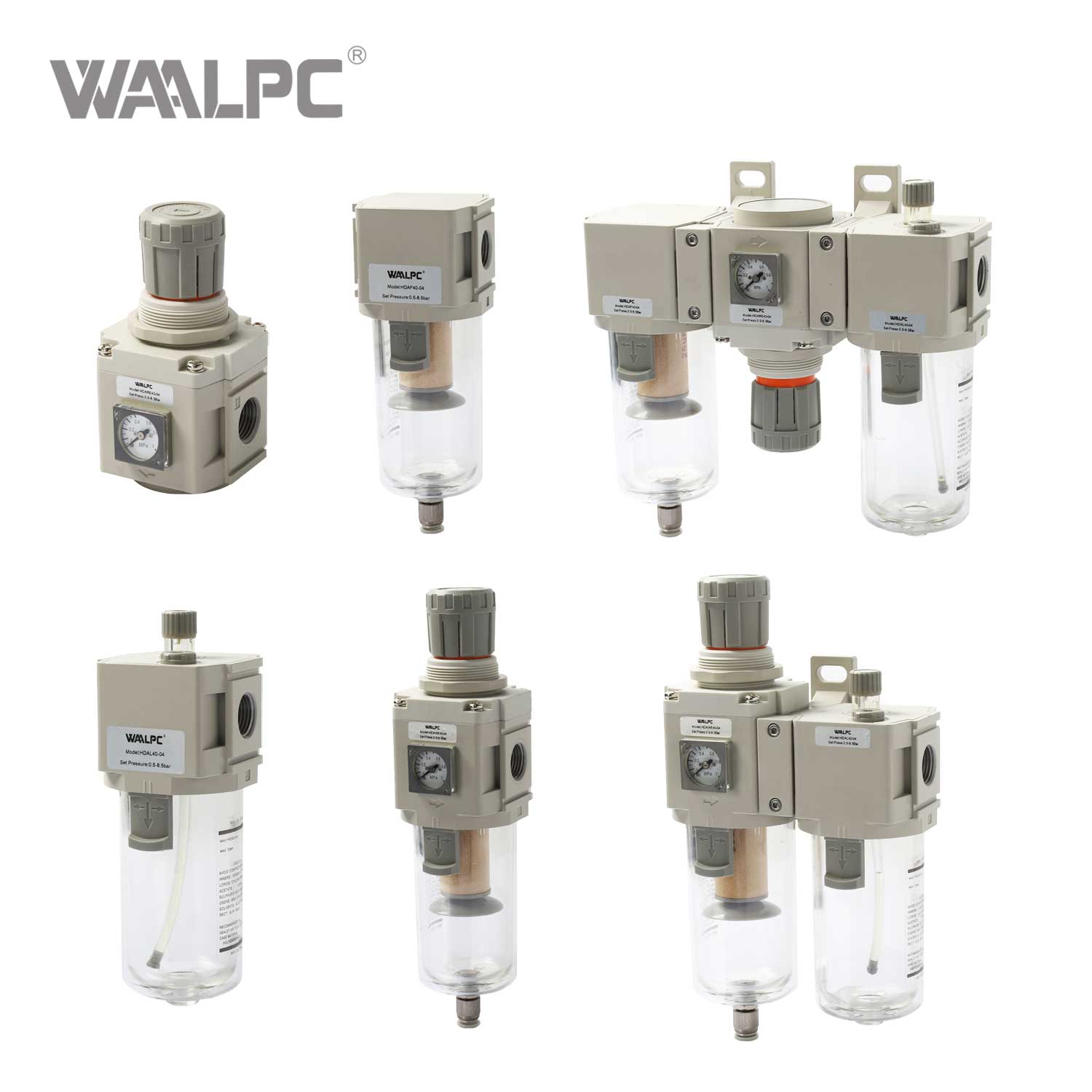

WAALPC HDA 系列 是一个综合性的模块化气源处理装置系列，旨在为要求苛刻的工业应用提供清洁、稳定和润滑良好的压缩空气。 HDA 系列采用模块化设计理念，允许用户将各个组件（过滤器、调节器、润滑器及其组合）配置为符合特定系统要求的定制空气制备解决方案。

本指南提供了 HDA 系列产品系列的完整概述，涵盖工作原理、技术规格、型号选择、安装程序和维护最佳实践。

1.什么是气源处理装置？

气源处理装置（也称为空气准备装置或 FRL 装置）是气动元件的组合，用于在压缩空气进入气动系统之前对其进行调节。其主要职能是：

• 过滤：去除压缩空气中的固体颗粒、水分和油雾

• 压力调节：无论供应波动如何，保持稳定的下游压力

• 润滑：输送雾化油以保护运动部件并减少磨损

气源处理装置几乎在所有工业气动系统中都是必不可少的。它们可以保护设备、延长使用寿命、确保一致的性能并减少因泄漏和效率低下而造成的能源浪费。

FRL、FR、FL 配置

根据应用要求，气源处理装置可以配置成不同的组合：

2. HDA系列-产品概述

HDA系列是WAALPC的模块化气源处理产品线，其特点是结构紧凑，抗震性能优异，透明罩可360°目视确认内部状况。

2.1 系列命名法

HDA 系列型号遵循系统编码结构，对产品类型、尺寸和端口配置进行编码：

2.2 产品系列细分

HDAW 系列 – 模块化过滤调节器

HDAW 系列将过滤和压力调节结合在一个紧凑的装置中。它是需要清洁、调节空气而无需润滑的应用最常用的配置，例如食品加工、制药制造、电子组装和喷漆操作。

主要特点：

• 将过滤器和调节器集成在一个模块化组件中

• 25μm标准过滤（5μm和40μm可选）

• 调压范围：0.05～0.85MPa

• 最大工作压力：1.0MPa

• 透明聚碳酸酯碗，360° 可见度

• 手动排水标准（可自动排水）

可用型号：

HDAR 系列 – 模块化压力调节器

HDAR 系列是一款独立压力调节器，专为气动系统中精确、稳定的压力控制而设计。它用于单独处理过滤或现有过滤已到位的应用。

主要特点：

• 模块化设计，结构紧凑，抗震性能好

• 压力调节精准，输出稳定

• 压入式自锁机构可防止设定压力受到外部干扰

• 最大工作压力：1.0MPa

• 调压范围：0.05～0.85MPa

可用型号：

HDAL 系列 – 模块化油雾润滑器

HDAL 系列是一款气动油雾润滑器，可为下游气动元件提供精确、高效的润滑。作为 FRL 系统的组成部分或作为独立设备，HDAL 可确保气动工具、气缸和阀门的平稳运行，从而显着减少磨损。

主要特点：

• 模块化设计，结构紧凑，抗震性能好

• 透明聚碳酸酯碗，360° 可见度

• 手柄调节使油滴量控制更容易、更灵敏

• HDAL30–40型号支持运行期间连续加油

• 推荐油品：1号汽轮机油（ISO VG32）

可用型号：

HDAF 系列 – 模块化过滤器

（注：基于HDA系列产品结构，HDAF代表独立式模块化滤波器。具体型号详情可与WAALPC销售团队确认。）

独立过滤器用于专用过滤应用，其中压力调节和润滑由单独的组件处理。

三、工作原理

3.1 过滤器——去除污染物

HDA 系列装置中的过滤器滤芯使用 烧结黄铜 或 聚乙烯 (PE) 滤芯来去除压缩空气中的固体颗粒、水分和油雾。

工作原理：

1. 进入的压缩空气切向进入滤杯，形成离心涡流

2. 较重的水滴和固体颗粒向外抛出并收集在碗的底部

3. 然后空气通过滤芯，滤芯捕获更细的颗粒（小至 5μm）

4. 清洁、干燥的空气从过滤器出口排出

5. 收集的冷凝水通过手动或自动排水管排出

过滤选项：

• 25μm ：一般工业应用的标准

• 5μm ：高精度，适用于敏感设备（例如精密阀门、仪器）

• 40μm ：粗过滤，适用于要求不高的应用

3.2 调节器——压力稳定

HDAR 和 HDAW 调节器根据 膜片力平衡原理运行.

工作原理：

1. 转动调节旋钮会压缩固定弹簧，在隔膜上产生向下的力

2. 输出压力通过传感通道反馈到隔膜的下侧

3. 当输出压力超过设定点时，隔膜向上移动，部分关闭阀门

4. 当输出压力降至设定点以下时，弹簧将隔膜向下推动，从而使阀门打开得更宽

5. 无论供应波动或流量变化如何，这种动态平衡都能保持恒定的输出压力

压力范围：0.05–0.85 MPa（可调）

3.3 润滑器-油雾化

HDAL 润滑器利用 文丘里（吸气）原理 将油雾化到压缩空气流中。

工作原理：

1. 压缩空气通过喷嘴，产生高速和低压

2. 一小部分空气被转移到油碗的上腔中，对油面加压

3. 油被迫向上通过吸油管并通过止回阀

4. 可调节针阀控制进入观察罩的油流量

5. 油滴落入高速气流中被雾化成细雾

6. 油雾向下游流动以润滑气缸、阀门和工具

进油量调节：手柄式调节使油滴量控制更轻松、更灵敏

4. 技术规格

4.1 一般规格

4.2 模型尺寸比较

4.3 尺寸概述

5、模块化设计优势

HDA 系列采用 模块化设计 理念，与传统非模块化空气处理装置相比具有显着优势：

5.1 灵活配置

用户可以混合和匹配各个组件（过滤器、调节器、润滑器），以创建完全符合应用要求的定制 FRL、FR 或 FL 组合。这消除了对指定过多或指定不足的单位的需要。

5.2 结构紧凑

模块化设计将多种功能集成到一个组件中，占地面积最小。这节省了机器和控制面板上的宝贵空间。

5.3 维护方便

可以在不影响整个组件的情况下维修或更换各个模块。这减少了停机时间并简化了备件管理。

5.4 出色的可视性

HDA 系列装置上的透明聚碳酸酯盖可以 360° 目视确认内部状况，包括：

• 滤芯污染程度

• 凝结水积聚

• 油位和滴率

5.5 抗震性好

模块化结构提供了增强的机械稳定性和抗冲击性，使 HDA 系列装置适用于要求苛刻的工业环境。

六、应用场景

HDA 系列气源处理装置广泛用于各种行业和应用：

6.1 工业自动化

• 装配线：用于夹具、气缸和拾放系统的清洁、调节空气

• 包装机械：为密封、切割和材料处理提供可靠的空气供应

• 机器人技术：用于臂端工具和驱动的精密空气控制

6.2 制造

• 机床：用于夹紧、换刀和排屑的气源

• 纺织机械：气动张力线和织物处理

• 印刷设备：套准系统和滚筒控制

6.3 过程工业

• 食品和饮料：用于卫生应用的无油 FR 装置（过滤器 + 调节器）

• 制药：洁净室兼容的空气制备

• 化学：具有不锈钢选项的耐腐蚀配置

6.4 专业应用

• 汽车：装配线气动系统

• 海洋工程：海上平台的耐腐蚀装置

• 电子：敏感元件的高精度 5μm 过滤

7. 安装指南

7.1 安装前检查

在安装任何 HDA 系列设备之前：

1. 验证型号：确认端口尺寸、过滤等级和压力范围符合您的要求

2. 检查气源：确保上游空气在机组额定压力范围内（≤1.0MPa）

3. 检查设备：检查是否有任何运输损坏

4. 准备安装位置：确保有足够的间隙进行维护和拆卸碗

7.2 安装步骤

1. 给系统减压：关闭入口阀并排出所有下游压力

2. 安装装置：使用支架或管道安装方法

   • 垂直安装，垂直偏差≤±5°

   • 确保流向箭头与气流相符（IN → OUT）

3. 连接管道：仅在外螺纹上粘贴 PTFE 胶带，使第一个螺纹裸露，以防止碎片进入

4. 安装压力表：对于 HDAW 和 HDAR 型号，将压力表安装在指定端口

5. 加注润滑器 (HDAL) ：将 1 号涡轮机油 (ISO VG32) 添加到 MIN 和 MAX 标记之间

6. 缓慢打开供气：逐渐打开进气阀，同时监测是否有泄漏

7. 设置工作压力（HDAW/HDAR） ：顺时针转动调节旋钮压力增大，逆时针转动压力减小

8. 调节滴油率（HDAL） ：使用手柄调节设定所需的滴油率

7.3 重要安装规则

8. 维护与故障排除

8.1 日常维护计划

8.2 故障处理指南

8.3 滤芯更换

HDA 系列过滤器使用烧结黄铜或 PE 滤芯。出现以下情况时需要更换：

• 过滤器压降超过0.05 MPa

• 目视检查显示明显污染

• 年度维护计划表明更换

九、选型指南

9.1 选择标准

9.2 尺寸示例

应用：控制孔径为 50 mm 的双作用气缸，工作压力为 0.6 MPa，需要清洁、调节和润滑的空气。

推荐配置：HDAW20-02（过滤调节器）+ HDAL20-02（润滑器）— 形成一个带有 1/4' 端口的完整 FRL 单元。

替代方案：预组装的 HDA 系列 FRL 组合（如果有）。

9.3 配置建议

10. 为什么选择WAALPC HDA系列？

WAALPC HDA 系列气源处理装置将质量、灵活性和价值完美结合：

• ✅ 模块化设计 — 配置自定义 FRL、FR 或 FL 组合

• ✅ 结构紧凑 — 节省空间的设计，适合紧凑的安装

• ✅ 出色的可视性 — 透明盖可进行 360° 目视检查

• ✅ 多种过滤选项 — 5μm、25μm 或 40μm 滤芯

• ✅ 压力范围宽 ——0.05–0.85 MPa可调

• ✅ 多种端口尺寸 — 1/8' 至 1/2'

• ✅ 耐用的结构 — 带有保护选项的聚碳酸酯碗

• ✅ 灵活的排水选项 — 手动或自动排水

• ✅ OEM 支持 — 可根据客户规格定制

• ✅ 全球供应 — 出口到全球 40 多个国家

结论

气源处理不是一个附件——它是任何工业气动系统的必需品。如果没有适当的过滤、调节和润滑，即使是最高质量的气缸和阀门也会过早失效。

WAALPC HDA 系列提供全面的模块化解决方案，可满足各行业的空气制备需求。 HDA 系列的型号包括 HDAW （过滤调节器）、 HDAR （调节器）、 HDAL （润滑器）和 HDAF （过滤器），有 20、30 和 40 系列尺寸，端口选项从 1/8' 到 1/2'，几乎涵盖了所有工业空气处理要求。

要点：

• HDAW 系列 — 模块化过滤调节器 (FR)，提供清洁、调节的空气

• HDAR 系列 — 用于精确压力控制的独立压力调节器

• HDAL 系列 — 油雾润滑器，实现精确、高效的润滑

• 模块化设计 ——配置灵活、结构紧凑、维护方便

• 工作压力：最高1.0 MPa

• 温度范围：5–60°C

• 过滤精度：25μm标准（5μm、40μm可选）

• 润滑油：1号汽轮机油（ISO VG32）

通过为您的应用选择正确的配置、尺寸和过滤等级，并遵循正确的安装和维护程序，WAALPC HDA 系列空气源处理装置将提供多年可靠、无故障的服务。

有关 WAALPC HDA 系列气源处理装置的更多信息或讨论您的具体应用要求，请联系我们的技术销售团队或访问 www.waalpc.com.
