压缩空气广泛用于为执行器、阀门、气缸、气动工具、工艺设备和自动化生产系统提供动力。然而，未经处理的压缩空气可能含有水、固体颗粒、压缩机油、铁锈和其他污染物，这些污染物会降低设备效率并缩短部件使用寿命。
在标准工业环境中，铝合金空气处理装置通常就足够了。然而，在腐蚀性、高压、低温、冲洗、化学加工、海洋或近海环境中，传统气动元件可能无法提供所需的耐用性水平。
对于这些要求苛刻的应用， 316 不锈钢空气制备装置 提供了更可靠的解决方案。

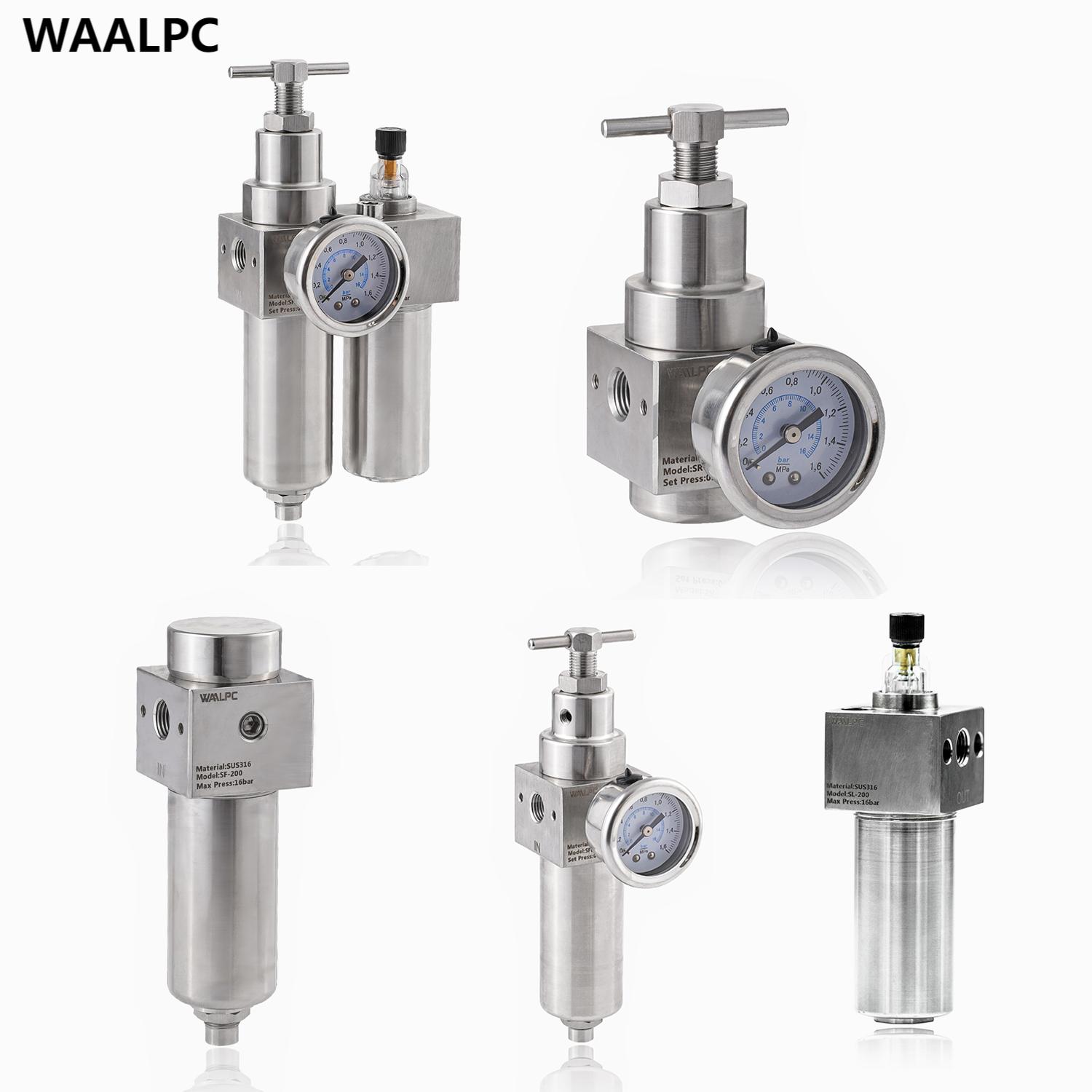

WAALPC 的不锈钢空气制备系列包括单独的空气过滤器、压力调节器、润滑器、过滤调节器和完整的 FRL 组合。该装置由制成 SUS316 不锈钢 ，设计用于承受高压、腐蚀、酸性或碱性环境以及较宽的工作温度范围。
空气制备系统在压缩空气到达下游气动设备之前对其进行调节。根据应用的不同，该系统可能包括三个主要功能：
空气过滤器从压缩空气流中分离出冷凝水和固体颗粒。这有助于保护调节器、电磁阀、气缸、执行器、气动工具和敏感的过程设备。
压力调节器降低进入压力并保持稳定的下游工作压力。一致的压力可改善执行器控制，减少不必要的空气消耗，并保护设备免受压力过大的影响。
润滑器将受控油雾引入需要连续润滑的气动元件的气流中。
这三个功能通常组合成一个 FRL 单元：过滤器、调节器和润滑器.
并非每个气动系统都需要润滑。许多现代气缸和阀门都经过预润滑或设计用于无油服务。因此，应根据下游设备的要求选择正确的配置。
指定空气处理设备时，材料选择是最重要的考虑因素之一。
SUS316 不锈钢含有钼，与许多标准不锈钢牌号相比，它通常具有更高的抗点蚀和缝隙腐蚀能力。这使得 316 不锈钢特别适用于涉及潮湿、盐分暴露、腐蚀性清洁剂、化学品和腐蚀性气氛的环境。
不锈钢外壳适用于铝或涂层部件可能腐蚀、氧化或涂层损坏的安装。
典型环境包括：
化学加工厂
船舶和近海设备
沿海生产设施
食品加工冲洗区
药品生产
废水处理设备
电池和电子产品制造
石油和天然气装置
坚固的金属机身可以更好地抵抗机械冲击、振动、压力循环和苛刻的安装条件。
WAALPC 不锈钢过滤器、调节器和 FRL 组合的公布最大输入压力为 3 MPa 或 30 bar ，耐压等级为 6 MPa 或 60 bar.
耐压值不应被解释为正常连续工作压力。系统设计应始终遵循指定的最大入口压力、调节压力范围、温度限制和适用的安全系数。
WAALPC 系列提供从标准工业温度到低温版本的工作温度配置。根据所选的配置和密封材料，已发布的温度选项范围为 -5°C、-20°C、-40°C 或 -60°C 至 100°C.
这使得该系列适用于以下应用：
户外装备
冷库系统
低温气体处理设备
海洋工程机械
高温工业领域
最终的温度额定值取决于完整的组件，包括密封件、排水管、仪表、润滑剂和下游配件。
与传统空气处理组件相比，该系列旨在提高对酸性和碱性环境的耐受性。
仍应根据确切的流体、浓度、压力、温度、清洁过程和暴露时间来确认化学兼容性。
不锈钢光滑的金属表面比涂漆或多孔表面更容易清洁。这在食品、饮料、制药和冲洗应用中非常有价值。
然而，单独使用不锈钢并不能自动使组件卫生、卫生、无菌或符合食品接触标准。此类应用可能需要特定的表面光洁度、密封材料、润滑剂、认证和排水要求。
SF 系列在压缩空气到达下游设备之前去除压缩空气中的水和颗粒。
可用端口尺寸范围为 G1/4 至 G2 ，具体取决于阀体尺寸。该系列提供 5 μm 和 40 μm 过滤等级、多种排水配置以及高达约 12,000 L/min 的流量，具体取决于所选型号和测试条件。
可用的排水选项包括：
手动排水
压差或半自动排水
自动排水
应根据冷凝水量、维护频率、系统压力和安装可达性选择正确的排水类型。
压缩空气主管线
气动控制面板
化学加工设备
户外气动系统
不锈钢机械
海洋和近海系统
高压空气处理组件
SR 系列专为要求苛刻的气动系统中稳定、灵敏的压力调节而设计。
该调节器采用活塞式结构，端口尺寸为 G1/4 至 G2 。根据型号的不同，公布的流量可达约 15,400 L/min 。标准压力调节范围为 0.15 至 2.0 MPa，或 1.5 至 20 bar.
气压不稳定或过高可能会导致：
气缸运动不规则
阀门开关不一致
密封件过早磨损
压缩空气消耗量增加
过程输出的变化
气动元件损坏
尺寸正确的调节器有助于保持可重复的系统性能，同时减少不必要的能源消耗。
SL 系列将油雾引入压缩空气流中以润滑下游气动设备。
产品范围涵盖从 G1/4 到 G2 的端口尺寸，公布的最大流量可达约 20,000 L/min ，具体取决于型号尺寸。润滑器碗容量范围约为 125 cc 至 300 cc.
气动冲击工具
气动马达
风动钻
需要润滑的旧气缸系统
重型气动机械
连续运转的机械设备
安装润滑器之前，请确认所有下游组件均与润滑空气兼容。一旦将润滑引入气动管路中，可能很难使管路恢复到完全无油运行。
过滤调节器将水和颗粒去除与压力调节结合在一个紧凑的组件中。
这种配置在安装空间有限或不需要润滑的情况下非常有用。 SFR 系列提供从 G1/4 到 G2 的端口尺寸、5 μm 或 40 μm 过滤、多种排水选项以及高达约10,000 L/min 的 流量（具体取决于所选尺寸）。
减少安装空间
更少的螺纹连接
简化采购
更简单的系统布局
降低单独组件之间泄漏的风险
方便的使用点空气制备
完整的FRL组合集过滤、压力调节和油雾润滑于一体。
WAALPC 系列的端口尺寸从 G1/4 到 G2 ，具体取决于配置。已公布的最大流量范围约为 1,850 L/min 至 10,000 L/min 。过滤器和润滑器碗的容量随着阀体尺寸的增加而增加，支持紧凑型机械和更高流量的气动系统。
FRL 组合适用于需要以下功能的设备：
去除水分和颗粒
受控下游压力
连续油雾润滑
耐腐蚀结构
紧凑的模块化安装
WAALPC 不锈钢空气制备装置具有一系列可配置选项。
选择项目 | 可用选项 |
|---|---|
产品类型 | 过滤器、调压阀、润滑器、过滤调压阀、FRL组合 |
材料 | SUS316不锈钢 |
端口尺寸 | G1/4、G3/8、G1/2、G3/4、G1、G1-1/2 和 G2 |
螺纹标准 | G、PT 和 NPT |
过滤等级 | 5微米和40微米 |
调节范围 | 0.15–2.0 兆帕 / 1.5–20 巴 |
最大入口压力 | 3 兆帕/30 巴 |
耐压性 | 6 兆帕/60 巴 |
排水选项 | 手动、半自动/压差和自动 |
温度选项 | 低至-20°C、-40°C 或-60°C；最高 100°C，具体取决于配置 |
配件 | 压力表、安装支架和螺钉 |
产品规格中的订购信息还提供了不同阀体尺寸、螺纹类型、压力配置、过滤等级、排水方法和温度等级的选项。
化工厂经常将气动设备暴露在腐蚀性蒸气、化学物质飞溅、湿气和腐蚀性清洁剂中。不锈钢空气处理组件有助于提高这些环境中的抵抗力。
频繁的清洁、蒸汽、湿气和冲洗化学品会加速标准气动元件的老化。灌装设备、包装线、加工机械和冲洗区域通常选择不锈钢结构。
不锈钢部件可用于清洁度、耐腐蚀性和材料耐用性很重要的生产设备。
含盐空气、海水喷雾、湿度和户外暴露会形成高度腐蚀性的环境。不锈钢过滤器和调节器适用于安装在船舶、海上平台、港口和沿海机械上的气动控制系统。
应用可能包括气动执行器、采样系统、仪表空气管路、过程控制面板和远程室外安装。
危险区域的选择还必须考虑电气分类、压力认证、材料可追溯性和当地法规要求。
湿气、处理化学品、室外安装和腐蚀性气体可能会损坏传统的气动设备。不锈钢空气处理产品提供了更耐用的替代品。
不锈钢广泛用于特种气体设备，但标准压缩空气制备装置不应 自动 被认为适用于氢气、氧气、超高纯气体或危险气体服务。
这些申请需要单独审查：
密封兼容性
内部清洁度
润滑油相容性
泄漏要求
材质认证
压力分类
着火风险
氧气清洁要求
适用标准
标准产品数据基于压缩空气。在将设备与氮气、二氧化碳、氧气、氢气、天然气或其他工艺气体一起使用之前，请联系制造商。
装置的尺寸应根据实际运行流量、瞬时峰值需求、入口压力、出口压力和可接受的压降来确定。
仅按连接大小进行选择可能会导致单元尺寸过小。
核实：
正常入口压力
最大入口压力
所需出口压力范围
压力波动
高峰需求情况
调压器应在公布的调节范围内运行，并且不应持续暴露在高于其最大入口额定值的压力下。
40 μm 滤芯 适用 于一般颗粒去除和上游保护。
5 µm 滤芯 可 为更灵敏的气动设备提供更精细的过滤。
需要去除油雾、极细颗粒、气味或蒸汽的应用可能需要额外的聚结过滤器或活性炭过滤。
对于冷凝水有限或定期维护的系统，选择手动排水。
一般自动化操作可选择半自动或压差排水。
在冷凝水量较多或维护通道有限的情况下选择自动排水装置。
WAALPC 提供 G、PT 和 NPT 螺纹选项。选择正确的螺纹标准有助于防止泄漏、螺纹损坏和装配不当。
为制造商提供：
最低和最高温度
环境温度和介质温度
化学暴露
清洁化学品
湿度和盐暴露
所需密封材料
仅当下游设备需要润滑空气时才使用完整的 FRL 组合。
对于无油气动系统，过滤调节器通常更合适。
为了可靠运行，请垂直安装设备并遵循标记的气流方向。
安装前：
冲洗管道以清除金属碎片和碎片。
使用兼容的螺纹密封剂。
防止多余的密封胶进入气流通道。
在上游安装截止阀。
为碗拆卸和排水管维护提供足够的空间。
独立支撑重型管道。
避免将管道应力传递到装置主体中。
操作期间：
定期排放冷凝水。
检查过滤元件是否堵塞。
监测过滤器的压降。
检查压力表是否损坏或校准漂移。
验证调节器是否保持稳定的下游压力。
仅使用经认可的气动润滑剂重新填充润滑器。
检查密封件和螺纹连接是否有泄漏。
用兼容部件更换损坏的部件。
维护频率取决于空气质量、压缩机状况、运行时间、冷凝水量、周围环境和应用关键性。
WAALPC 为需要超过标准铝制 FRL 装置的客户提供广泛的不锈钢空气处理产品组合。
主要产品优势包括：
SUS316 不锈钢结构
单独和组合空气处理功能
端口尺寸从 G1/4 到 G2
G、PT 和 NPT 螺纹选项
5 μm 和 40 μm 过滤等级
多种排水配置
活塞式调压
高流量型号
低温配置
压力表和安装附件
针对特定应用的定制配置
该系列可配置用于紧凑的使用点安装、完整的气动控制面板、高流量机械、腐蚀性过程区域和户外工业设备。
可靠的压缩空气系统需要足够的压缩机容量。空气质量、压力稳定性、冷凝水管理、耐腐蚀性和正确的组件尺寸都会影响气动设备的性能和使用寿命。
对于化工厂、食品加工机械、船舶设备、海上设施、制药系统、废水处理设施和其他恶劣的工业环境， 316 不锈钢空气处理装置 为传统空气处理产品提供了持久的替代方案。
通过选择正确的过滤器、调节器、润滑器、过滤器-调节器或完整的 FRL 组合，用户可以提高气动系统的可靠性、减少维护要求并保护下游设备。
请联系 WAALPC，并提供以下信息以获取产品选择和报价：
所需产品类型
工作介质
入口和出口压力
正常和最大流量
接口尺寸及螺纹标准
过滤要求
排水型
工作温度
化学暴露
所需数量
认证或定制要求
WAALPC 可以为要求苛刻的工业压缩空气应用提供不锈钢过滤器、调节器、润滑器、过滤调节器和完整的 FRL 组合。
