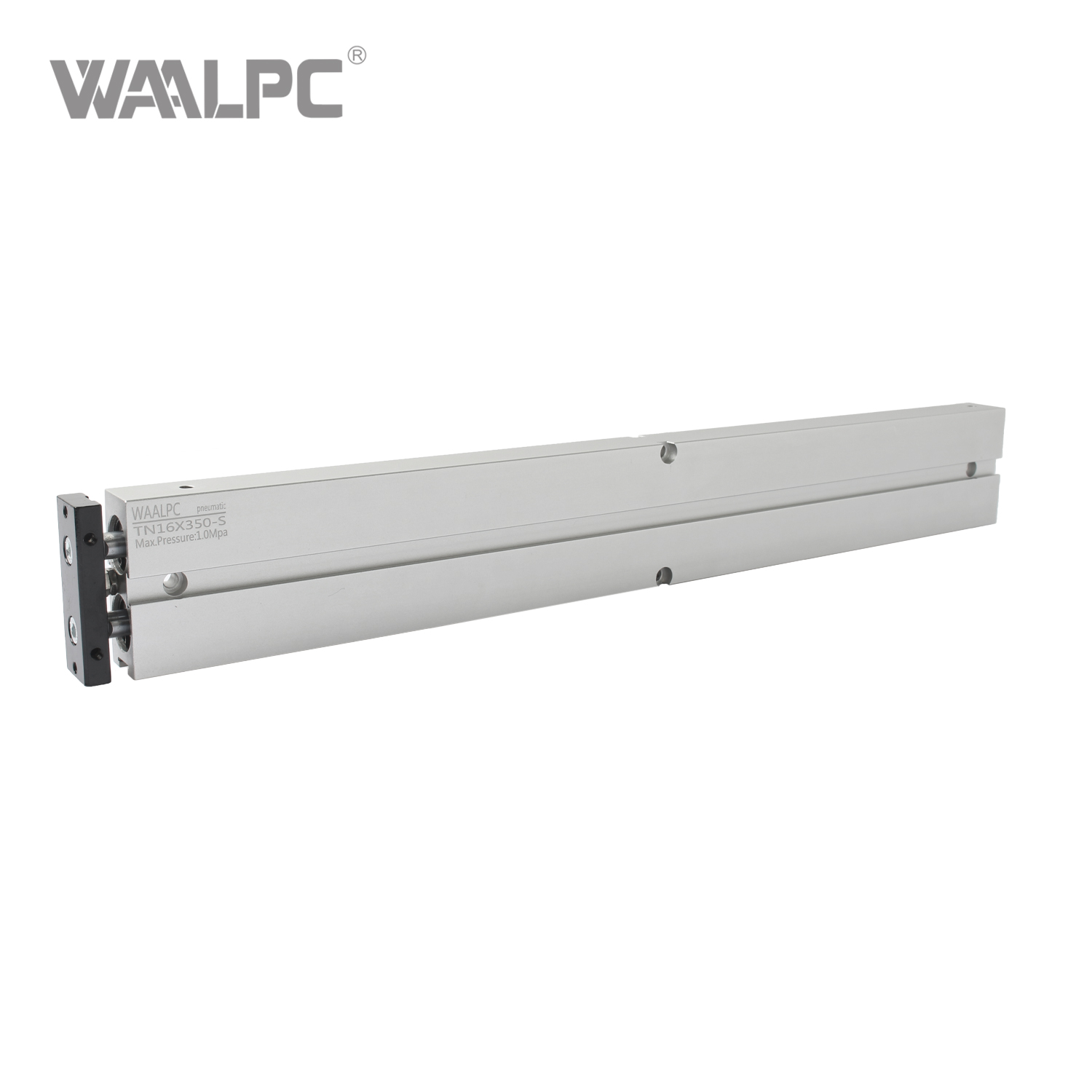

TN系列双杆气缸是具有两根平行活塞杆的紧凑型双作用气动执行机构。与标准单杆气缸不同，其集成双杆设计可提供双推力和内置防旋转性能，无需额外的外部导轨。可选的内置磁铁支持用于行程位置检测的磁性开关。广泛用于自动化机械、包装设备和3C自动化生产线中的夹紧、定位、取放和物料搬运。
物品 | 范围 |
|---|---|
模型 | TN系列双杆气缸 |
动作类型 | 双作用 |
工作介质 | 过滤压缩空气 |
工作压力 | 0.15～1.0兆帕 |
耐压 | 1.5兆帕 |
环境温度 | -20℃～+70℃ |
运行速度 | 30～500毫米/秒 |
缸径 | 10 / 16 / 20 / 25 / 32 毫米 |
标准行程 | 10～200毫米 |
软垫 | 橡胶缓冲垫 |
端口尺寸 | M5×0.8（10/16/20mm）； G1/8" (25/32mm) |
双杆气缸的主要优点是能够保持移动负载的方向。两个杆共同作用以减少线性运动期间的旋转。
双杆结构使载荷分布更均匀，可以提高运动机构的稳定性。
对于安装空间有限的自动化机械，紧凑的双杆气缸可以提供稳定的运动，而不需要大型的外部导向机构。
TN系列专为重复往复运动而设计，适合连续运行的自动化生产线。
选择正确的气缸取决于应用的机械要求。
要求 | 标准单杆气缸 | TN双杆气缸 |
|---|---|---|
基本推/拉 | ★★★★★ | ★★★★★ |
安装紧凑 | ★★★★☆ | ★★★★☆ |
防旋转 | ★★☆☆☆ | ★★★★★ |
负载稳定性 | ★★★☆☆ | ★★★★★ |
引导运动 | ★★★☆☆ | ★★★★★ |
重复定位 | ★★★★☆ | ★★★★★ |
横向负载应用 | ★★☆☆☆ | ★★★★☆ |
当应用需要更稳定和受控的线性运动时，请选择 TN 系列气缸。
对于气缸仅需要提供简单推力或拉力的应用，传统的单杆气缸可能就足够了。
在选择 TN 系列气缸之前，应确认几个参数。
孔径决定了理论气动力。
较大的孔径通常在相同的工作压力下提供更大的输出力。
行程应与移动机构所需的行程距离相对应。
例如：
所需移动 = 100 mm → 选择行程适当的 100 mm 气缸。
考虑移动负载的重量和任何外部阻力。
对于水平应用，还应考虑摩擦力和加速度。
选择气缸之前请确认可用的压缩空气压力。
检查气缸的外形尺寸、端口位置和安装配置，确保有足够的安装空间。
如果需要高速往复运动，则应考虑气源、流量控制阀、管道和缓冲配置。

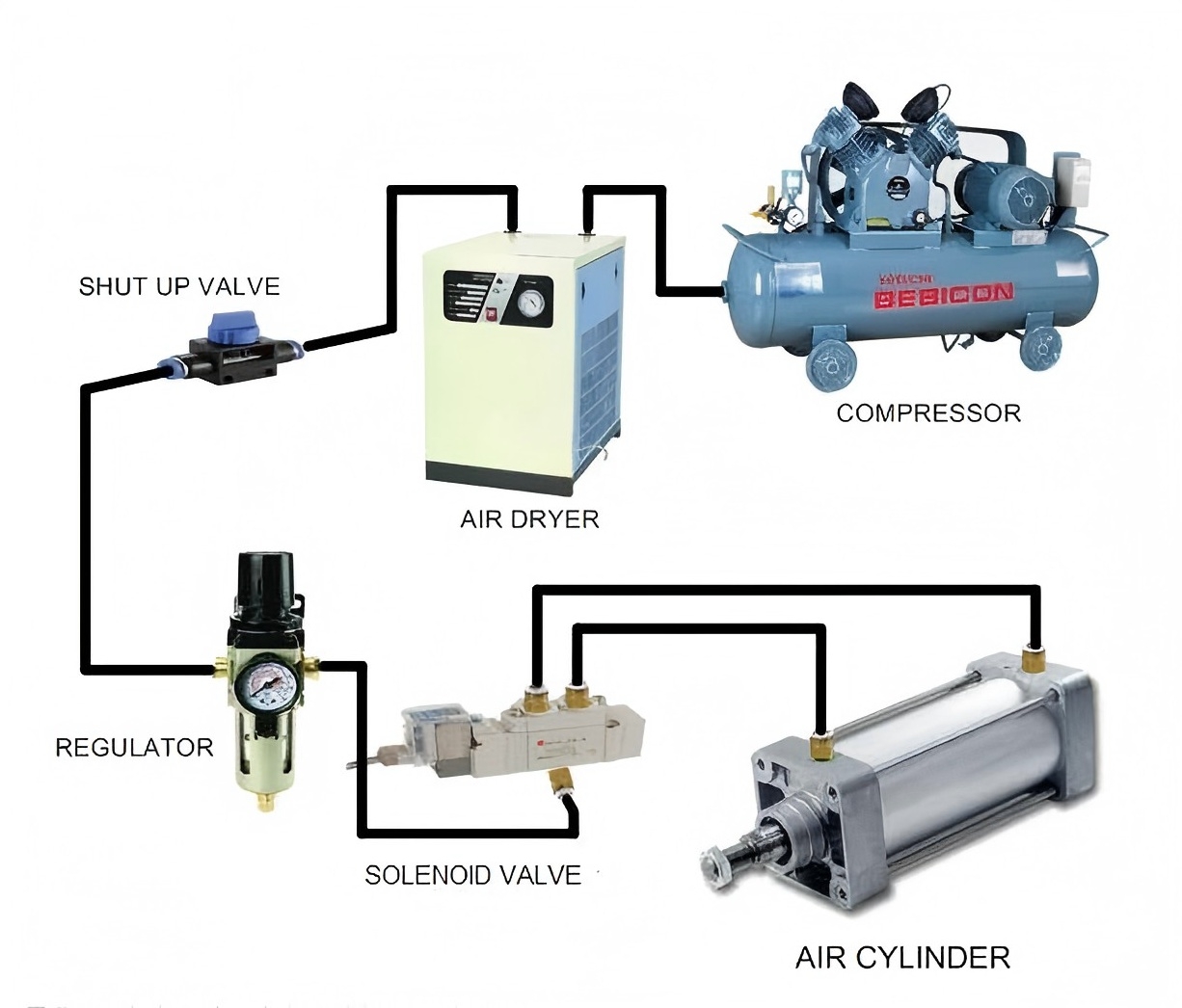

典型的 TN 系列气动执行器系统可包括：
空气压缩机→空气过滤器→调节器→电磁阀→流量控制阀→TN气缸
空气处理装置去除污染物并调节气压，电磁阀控制气缸的前后运动。
流量控制阀可用于调节气缸的运行速度。
实现稳定、长期运行：
确保气缸与从动机构正确对齐。
避免过多的横向负载。
根据应用选择合适的孔径和行程。
使用清洁且经过适当调节的压缩空气。
使用合适的流量控制阀调节运行速度。
定期检查安装螺钉和连接。
避免超过推荐的工作压力和负载。
正确的安装可以显着提高气动执行器的使用寿命和运行稳定性。
TN 双杆气缸是配备两个活塞杆的双作用气动执行器。其双杆结构提供更稳定的线性运动和更好的抗旋转性。
主要优点包括 更好的抗旋转性能、提高负载稳定性、运动平衡和可靠的线性定位.
是的。 TN系列通常用作双作用气缸，用压缩空气控制伸出和缩回。
所需的孔径主要取决于负载、工作压力、所需的力和安全系数。更大的孔径提供更大的理论输出力。
它可用于重复的自动运动，但实际可达到的速度取决于气缸规格、负载、工作压力、管道、阀门和流量控制设置。
为了准确的气缸选型和报价，请提供：
气缸系列+缸径+行程+数量+工作压力+安装要求+用途。
如果不清楚具体型号，只需提供 所需的行程、载荷、工作压力和安装尺寸，我们的技术团队可以帮助推荐合适的型号。
无论您是设计 自动化装配机、包装系统、物料搬运设备还是生产线，TN 系列双杆气缸都能为稳定且可重复的线性运动提供实用的解决方案。
需要帮助选择合适的型号吗？
将您所需的 孔径、行程、负载、工作压力和数量发送给我们。我们的团队可以根据您的应用推荐合适的 TN 系列气缸并提供报价。
请立即联系我们获取技术支持和定价。
