WAALPC A/B 系列空气源处理组件 – 完整产品指南

WAALPC A/B 系列代表了专为工业气动系统设计的气源处理组件综合系列。该模块化产品线包括单独的组件 - 压力调节器、过滤器、过滤调节器和润滑器 - 以及预组装的 F.RL 两个单元 和 F.RL 三单元。每款产品均经过精心设计，可在苛刻的制造环境中提供可靠的性能、精确的控制和较长的使用寿命。

本指南提供了 A/B 系列的完整技术概述，涵盖每个产品类别的详细规格、工作原理、主要特性和应用场景。

第一部分：AR系列压力调节器（AR1500 & AR2000）

介绍

在气动系统中，保持稳定和精确的气压对于气缸、阀门和执行器等下游组件的一致性能和使用寿命至关重要。供给压力的波动会导致运行不一致、效率降低，甚至设备损坏。 WAALPC AR 系列压力调节器旨在应对这一挑战，为各种工业应用提供可靠且精确的压力控制。

AR 系列（包括 AR1500 和 AR2000 型号）是 WAALPC A/B 系列气源处理组件的一部分。这些调节器经过精心设计，无论入口压力如何变化，都能提供稳定的输出压力，确保您的气动系统以最佳性能运行。每个调节器都配有 压力表端口 ，方便监测输出压力。

工作原理

AR 系列调节器采用 隔膜力平衡原理运行 ，这是一种经过反复试验的机制，因其可靠性和准确性而在无数气动系统中使用。

1. 压力设置：转动调节旋钮会压缩设定弹簧，从而在隔膜上施加向下的力。

2. 阀门操作：该力推动阀杆，打开阀口并允许压缩空气从入口流向出口。

3. 压力反馈：出口压力被引导回隔膜的下侧，产生与弹簧力相反的向上力。

4. 动态平衡：阀门自动调节其开度，以保持弹簧力和出口压力之间的平衡。如果出口压力下降，阀门开得更宽；如果它上升，阀门会稍微关闭，确保恒定的输出压力。

主要特点和优点

• 轻巧紧凑的结构：AR 系列采用轻质压铸铝外壳，可简化安装并节省设备中的宝贵空间。

• 压入式自锁机构：防止设定压力因外部干扰或振动而意外改变，确保系统运行一致。

• 低压损失：内部设计最大限度地减少压降，确保压缩空气供应的有效利用。

• 高效水分离：集成的水分离器可有效去除气流中的冷凝水，保护下游组件免受湿气损坏。

• 压力表端口：每个调节器均配有压力表端口，方便监测输出压力。

• 多功能配置：除了标准型（0.05-0.85 MPa）外，还提供最大调节压力为 0.02-0.83 MPa 的低压型，适用于需要在较低压力下进行更精细控制的应用。

应用场景

AR 系列稳压器广泛应用于各个行业：

• 工业自动化：装配线、包装机械和机器人系统

• 制造业：机床、纺织机械、印刷设备

• 加工工业：食品加工、药品制造和化工厂

• 专业应用：汽车装配、电子制造和材料处理

技术规格

第二部分：AFR 系列过滤调压阀（AFR1500 和 AFR2000）

介绍

WAALPC AFR 系列代表了空气制备的下一步，将高效过滤器和精密压力调节器的功能结合到一个紧凑的装置中。通过在单个设备中去除污染物和稳定压力，AFR1500 和 AFR2000 为保护敏感气动设备提供了有效的解决方案。

这些装置非常适合空间有限或需要更简单的两组件系统的应用。每个单元均配有 压力表口 ，方便监测输出压力。

设计及工作原理

AFR 系列集成了两个关键功能：

过滤阶段：压缩空气进入装置，首先进行离心分离过程，去除大量水和大颗粒。然后它通过过滤元件捕获更细的污染物，如灰尘、铁锈和油雾。 WAALPC 提供 5μm、25μm 或 40μm 等级的过滤元件，以满足不同级别的空气纯度要求。过滤后的冷凝水收集在透明碗中，以便于监控和排水。

调节阶段：过滤后，清洁空气通过压力调节器，该调节器的工作原理与 AR 系列相同，经过验证的隔膜力平衡原理。这确保了无论供应压力如何波动，都会向系统提供稳定的预设输出压力。

主要特点和优点

• 二合一功能：结合过滤和压力调节，节省空间并简化安装。

• 高效水分离：有效去除空气中的水分，保护下游部件。

• 压入式自锁旋钮：防止意外的压力调整，确保一致的操作。

• 透明碗：可以快速目视检查过滤器元件和冷凝水液位。

• 灵活的过滤选项：提供 5μm、25μm 或 40μm 滤芯，以满足不同的应用要求。

• 压力表端口：每个单元均配有压力表端口，方便监测输出压力。

应用场景

AFR系列过滤调压阀广泛应用于：

• 精密制造：电子组装、半导体设备、仪器制造

• 工业自动化：自动化装配线、拾放机和包装系统

• 加工工业：食品和饮料生产、制药灌装线和化学加工

• 一般工业：机床、印刷机、纺织机械

技术规格

第三部分：AF系列压缩空气过滤器（AF1500 & AF2000）

介绍

清洁、干燥的空气是任何气动系统的命脉。水分、灰尘和油雾是阀门、气缸和其他部件过早磨损、腐蚀和故障的罪魁祸首。 WAALPC AF 系列过滤器是第一道防线，旨在去除压缩空气供应中的这些有害污染物。

AF1500 和 AF2000 过滤器为确保空气质量提供高效的解决方案，从而延长整个气动系统的使用寿命和可靠性。

它是如何运作的

AF 系列过滤器结合机械分离和过滤来净化压缩空气：

离心分离：进入的空气切向进入滤杯，产生高速旋转运动。这种离心力将较重的水滴和较大的固体颗粒抛向碗的内壁，并聚集在底部。

过滤：初步分离后，空气通过过滤元件。该元件可捕获更细的颗粒，包括灰尘、铁锈和油雾。 WAALPC 提供 5μm、25μm 和 40μm 等级的过滤元件，以满足不同级别的空气纯度要求。

冷凝水排放：收集到的水和污染物通过排水阀从系统中去除。碗是透明的，可以轻松目视检查冷凝水液位。

主要特点和优点

• 高效去除污染物：有效去除水分、油污和固体颗粒，保护您的设备。

• 多种过滤等级：从 5μm、25μm 或 40μm 滤芯中进行选择，以满足您应用的清洁度要求。

• 透明碗：透明碗设计可以轻松、一目了然地监测过滤元件的状况和收集的冷凝水的水平。

• 紧凑轻巧：压铸铝外壳确保坚固而紧凑的设计，使其易于安装在狭小的空间中。

• 性能可靠：AF 系列专为连续运行而设计，可提供稳定的空气质量以保护您的下游设备。

应用场景

AF 系列过滤器用于：

• 一般制造：准备压缩空气以供全厂分配

• 汽车工业：装配工具和喷漆线的供气

• 电子制造：用于敏感元件处理的清洁、干燥空气

• 船舶和近海：去除船舶和平台空气系统中的湿气

技术规格

第四部分：AL系列油雾润滑器（AL1500 & AL2000）

介绍

虽然过滤和调节可确保空气清洁、稳定，但许多气动元件需要润滑以最大限度地减少摩擦、减少磨损并确保平稳运行。 WAALPC AL 系列油雾润滑器通过将受控量的雾化油引入压缩空气流来提供这一基本功能。

AL1500 和 AL2000 润滑器旨在向下游工具、气缸和阀门提供精确的油雾，从而显着延长其使用寿命。

工作原理

AL 系列根据 文丘里（吸气）原理运行 ——一种简单而高效的油雾化方法：

1. 压降：压缩空气通过润滑器中的喷嘴，产生高速气流和局部压降。

2. 油升：这种压降产生吸力效应，通过吸油管从油箱中吸出油。

3. 油雾化：然后通过可调节针阀对油进行计量，并将其引入高速气流中，在其中被剪切成细雾。

4. 输送：产生的油雾由下游的压缩空气携带，润滑运动部件。

主要特点和优点

• 有效润滑：提供一致的油雾，减少下游气动元件的摩擦和磨损。

• 可调节供油：针阀可让您精确控制油滴速率，确保为您的特定应用提供适量的润滑。

• 透明碗：透明的油箱可以轻松监控油位，防止干操作。

• 推荐油：为了获得最佳性能和使用寿命，WAALPC 建议使用 ISO VG32 或同等油。

应用场景

AL 系列润滑器用于：

• 自动化装配线：润滑缸、夹具和旋转执行器

• 气动工具：气动工具，例如扳手、磨床和冲击起子

• 包装机械：润滑密封头、切割器和材料处理设备

• 纺织机械：润滑气动线张紧和织物处理系统

技术规格

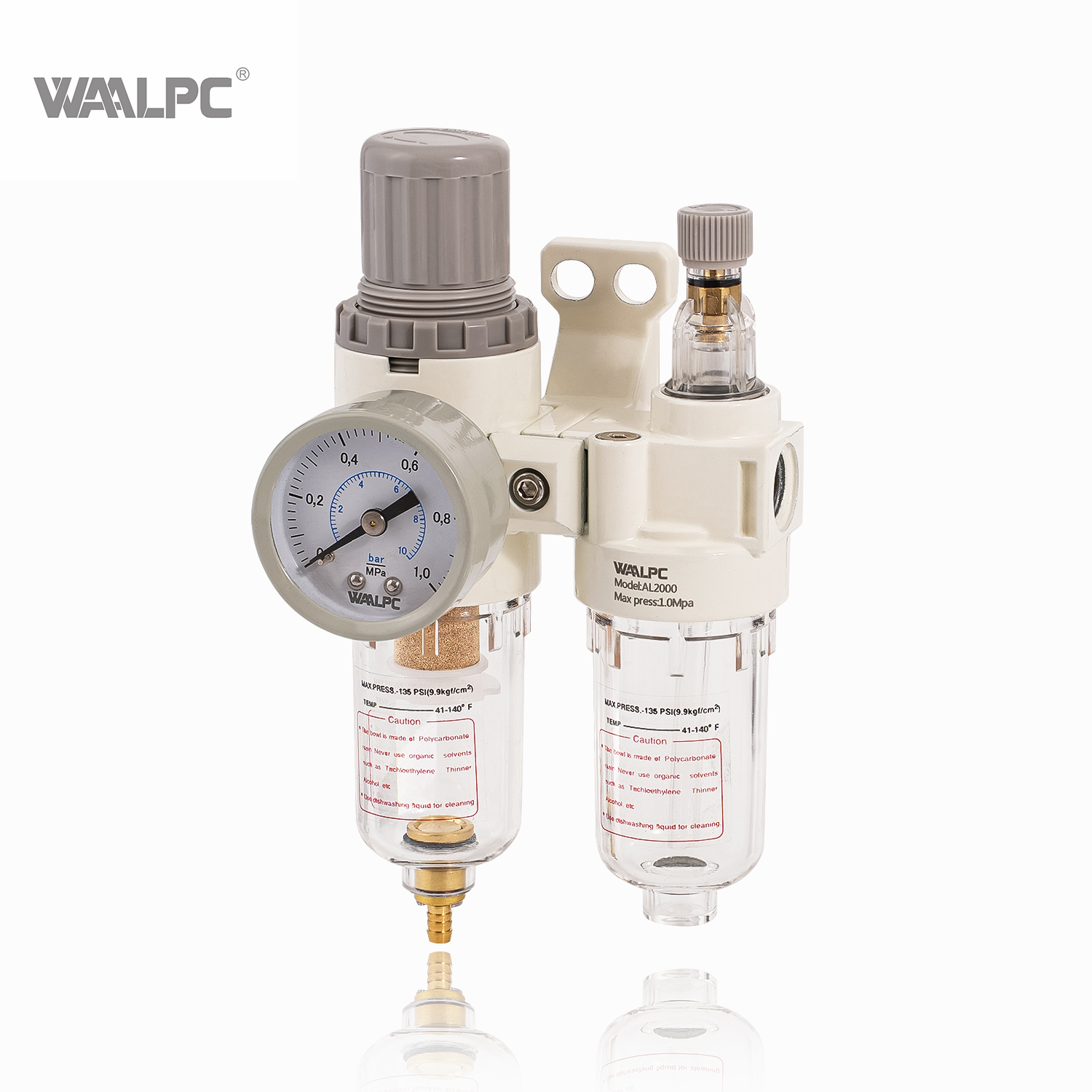

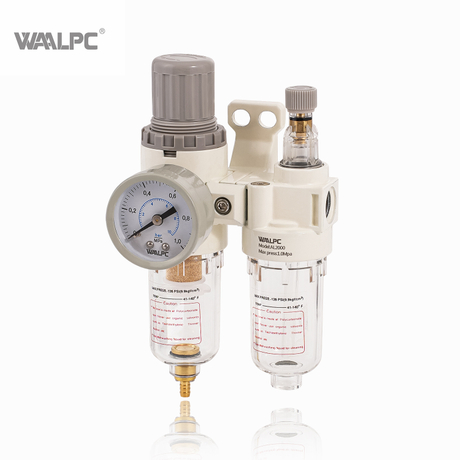

第五部分：AFC 系列 FRL 两台机组（AFC1500 和 AFC2000）

介绍

为了实现精简且节省空间的解决方案，WAALPC AFC 系列（FRL 两个单元）将过滤调节器和润滑器组合到一个紧凑的单元中。这种配置非常适合需要空调、调节空气和润滑但空间非常宝贵的应用。

AFC1500 和 AFC2000 提供高效、模块化的空气制备方法，简化安装和维护。

一体化设计

AFC 系列是一个模块化组件，汇集了两个关键组件：

过滤调节器模块：执行过滤污染物和将气压调节至稳定的预设水平的双重功能。它配备有压力表端口，用于监测输出压力。

润滑器模块：这会向气流中添加受控量的雾化油，以润滑下游部件。

通过集成这些功能，AFC 系列无需单独的单元和相关管道，从而节省了宝贵的空间并减少了潜在的泄漏点。

主要特点和优点

• 节省空间的设计：将两种基本功能结合在一个组件中，非常适合紧凑型机械。

• 简化安装：减少管道复杂性和安装时间。

• 完整的空气制备：在一个方便的套件中提供过滤、调节和润滑。

• 模块化：易于维护和更换各个组件。

• 性能可靠：采用与各个组件相同的优质材料和工程制造。

• 压力表端口：过滤调节器模块包括一个压力表端口，方便监控。

应用场景

AFC系列FRL二联机组广泛应用于：

• 紧凑型机械：空间限制无法安装三个独立单元的地方

• 维修车间：工具和设备的便携式供气系统

• 通用自动化：需要润滑和调节压力的系统，无需上游过滤器（因为它是集成的）

• 改造应用：更换旧的、更大的空气制备装置

技术规格

第六部分：AC系列FRL三机组（AC1500&AC2000）

介绍

WAALPC AC 系列（FRL 三单元）代表了最全面的空气制备解决方案，将过滤器、调节器和润滑器组合到一个统一的组件中。这种配置提供了完整的空气处理范围——过滤、压力调节和润滑——确保您的气动系统以最佳状态运行。

AC1500 和 AC2000 是保护和优化最关键气动设备性能的终极选择。

全面的空气准备

AC 系列将三个基本模块集成为一个，为空气制备提供交钥匙解决方案：

过滤器：去除压缩空气中的固体颗粒、水分和油雾。

调节器：保持稳定的预设输出压力，保护组件免受压力波动的影响。配有压力表口用于监测。

润滑器：向空气中添加受控的油雾，以润滑运动部件并减少磨损。

这种一体化设计简化了系统设计，减少了安装时间，并确保所有三种功能完美协调。

主要特点和优点

• 完整的空气准备：提供清洁、调节和润滑的空气，以实现最大的系统保护和性能。

• 模块化设计：三单元组件易于安装和维护，各个组件可以根据需要进行维修或更换。

• 节省空间：将三个独立的功能组合成一个紧凑的单元，节省宝贵的空间。

• 久经考验的可靠性：采用与各个组件相同的坚固材料和精密工程制造。

• 压力表端口：调节器模块包括一个压力表端口，方便监测输出压力。

• 应用广泛：非常适合各种工业应用，从制造和自动化到包装和材料处理。

应用场景

AC 系列 FRL 三单元用于：

• 工业制造：工厂气动系统的一次空气制备

• 自动化生产线：为多个工作站提供清洁、调节、润滑的空气

• 包装设备：密封机、输送机和贴标设备的气源

• 物料搬运系统：气动夹具、升降机和传输系统

• 食品和饮料加工：包装和灌装设备的空气制备（具有适当的过滤等级）

• 药品制造：用于灌装、密封和贴标机械的清洁、调节空气

技术规格

结论

WAALPC A/B 系列气源处理组件为工业气动系统中的压缩空气制备提供完整的模块化解决方案。从单独的组件（压力调节器、过滤器、过滤调节器和润滑器）到完全集成的 FRL 两个单元和 FRL 三单元，A/B 系列提供了满足任何应用的特定要求的灵活性。

要点：

• AR 系列：带压力表端口的压力调节器，可实现精确、稳定的压力控制

• AFR 系列：组合式过滤调节器，用于带压力表端口的节省空间的空气制备

• AF 系列：高效过滤器，具有多种过滤等级，可去除污染物

• AL 系列：油雾润滑器，用于保护部件并减少磨损

• AFC 系列：FRL 两个单元（过滤调节器 + 润滑器），用于节省空间的解决方案

• AC 系列：FRL 三单元（过滤器 + 调节器 + 润滑器）用于完整的空气准备

所有型号均采用耐用的铝压铸结构、易于监控的透明碗以及 5–60°C 的宽工作温度范围。 A/B 系列的端口尺寸为 G1/8 至 G1/4，过滤等级为 5μm、25μm 或 40μm，标准压力范围为 0.05–0.85 MPa（提供低压 0.02–0.83 MPa 选项），为几乎每个行业的气动空气制备提供可靠、持久的解决方案。

有关 WAALPC A/B 系列气源处理组件的更多信息或讨论您的具体应用要求，请联系我们的技术销售团队或访问 www.waalpc.com.
