每个气动系统的生死都取决于其供气质量。肮脏、潮湿或不受监管的压缩空气会悄无声息地破坏阀门、气缸和密封件，导致工厂遭受数千美元的意外停机。修复？正确配置的 FRL 单元。
FRL 装置 （包括 过滤, 调节器和 润滑器 ）是任何气动系统的空气制备支柱。它可以去除污染物，稳定工作压力，并提供润滑以保护下游部件并延长使用寿命。 FRL 装置通过去除导致密封件磨损的有害污染物、保持稳定的压力以防止部件应力以及提供润滑以减少摩擦和腐蚀来保护气动设备，通常可将设备寿命延长 200-300%，同时减少高达 85% 的系统故障。
本文提供了 FRL 装置的全面指南，包括每个组件的工作原理、正确的安装程序、维护计划、故障排除提示和关键选择注意事项。
FRL 代表 过滤, 调节器和 润滑器 ，它们是气动空气制备装置的三个核心组件，可在压缩空气到达执行器和阀门之前对其进行清洁、控制和调节。这三个阶段按顺序工作：过滤去除污染物，调节稳定压力，润滑保护运动部件。

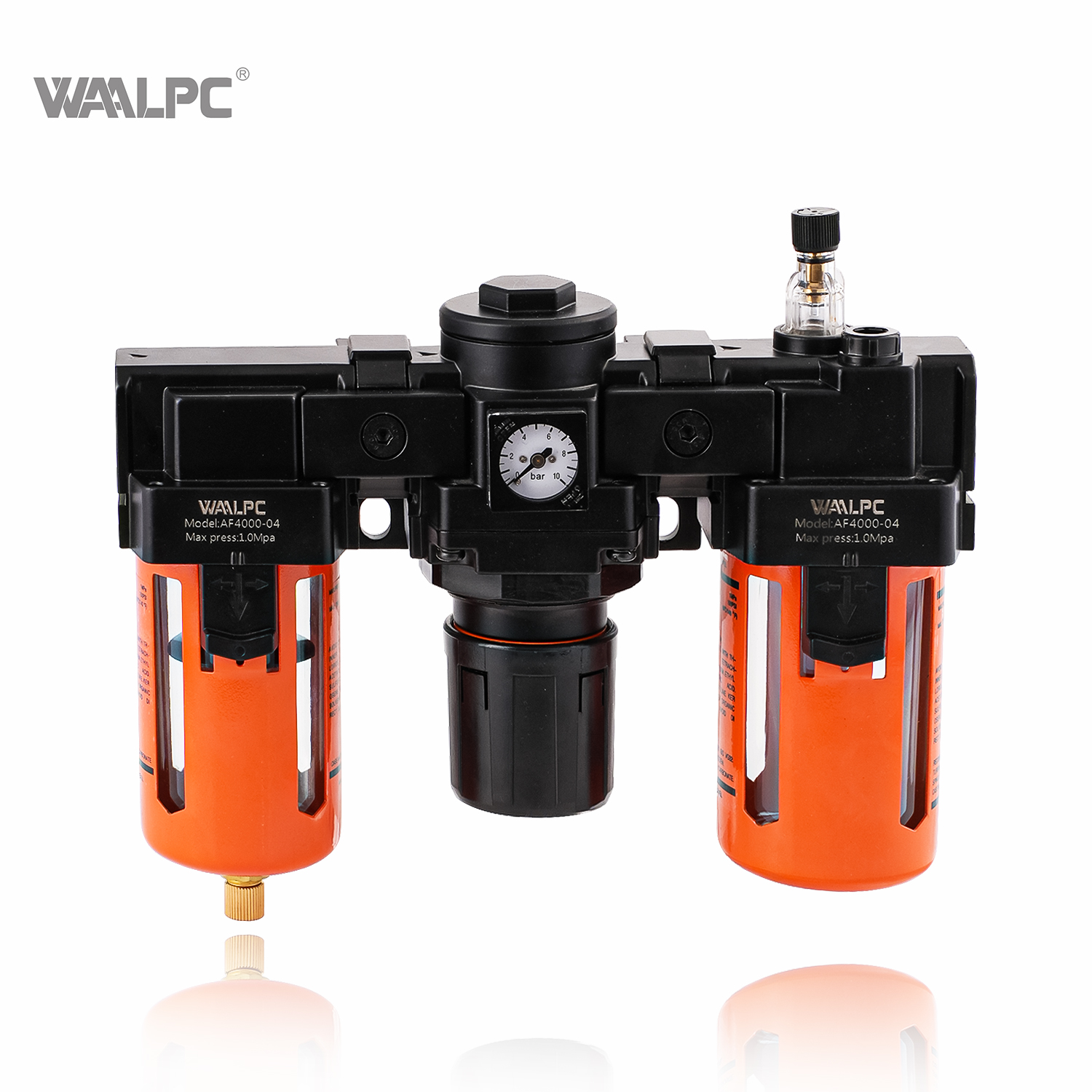

这三个组件通常集成为一个组件或单独串联安装，安装顺序遵循气流方向： 过滤器→调节器→润滑器.
成分 | 主要功能 | 主要优点 | 典型维护间隔 |
|---|---|---|---|
筛选 | 污染物去除 | 洁净空气供应 | 3-6个月 |
调节器 | 压力控制 | 一致的性能 | 12个月 |
润滑器 | 空调 | 元件保护 | 6-12个月 |
（基于参考数据）
滤波器是 FRL 单元的第一级。它的作用是在空气到达下游组件之前去除压缩空气中的固体颗粒、水滴和油雾。
进入的压缩空气以一定角度进入滤杯，形成旋转涡流。这种离心分离作用将较重的水滴和颗粒向外抛向碗壁，然后排至底部。离心分离后，空气通过烧结或网状过滤元件，捕获更细的颗粒——铁锈、管垢和压缩机碎片。
FRL 装置的标准过滤等级通常为 5 至 75 微米，其中最常见的是 5、25 和 40 微米选项。在额定微米尺寸下，过滤效率约为 99.9% 的去除率。
有两种类型的排水管可供选择：
手动排水 | 自动排水 |
|---|---|
成本更低 | 成本较高 |
需要操作员注意 | 自我管理 |
最适合低容量、受监控的系统 | 最适合大容量、连续运行 |
如果忽视，有溢出的风险 | 风险最小 |
对于高负荷循环管路，强烈建议使用自动排水过滤器，因为忽视手动排水是导致气缸密封过早失效的主要原因之一。
调节器是 FRL 单元的第二级。它使用弹簧加载隔膜机构来保持稳定的下游压力，无论上游供应波动如何，保护组件免受压力峰值的影响并确保可重复的执行器性能。
该调节器根据膜片力平衡原理工作：膜片上的弹簧力和输出气压达到动态平衡。当下游压力降至设定点以下时，隔膜会弯曲，打开提升阀以允许更多气流。当压力达到设定点时，阀门关闭。这个反馈循环连续运行——每秒数十次。
输入范围：通常最大为 0.5–16 bar (7–230 PSI)
输出范围：可调 0.5–10 bar (7–145 PSI)（典型值）
精度：变化流量下±2%调节
流量：50–8000 L/min，取决于型号尺寸
润滑器是 FRL 装置的最后一级。它将润滑油雾化到压缩空气流中，为气缸、阀门和气动工具等下游气动部件提供受控润滑。适当的润滑可减少磨损、延长设备寿命并确保平稳运行。
压缩空气进入润滑器并通过喷嘴，在喷嘴处加速并形成低压区。一小部分压缩空气被转移到油碗的上腔中，对油面加压。该压力迫使油向上通过拾取管，经过止回阀，并通过计量针阀进入观察圆顶。油滴在喷嘴处落入高速气流中，雾化成细雾，然后被带到下游设备。
应用 | 每分钟滴数 |
|---|---|
标准气缸和阀门 | 1–2 滴/分钟 |
气动工具（扳手、磨床） | 3–5 滴/分钟 |
大型气缸或多台设备 | 5–10 滴/分钟 |
指南：气缸活塞杆上有薄薄的油膜就足够了。过多的油会造成浪费和污染；太少会导致润滑不足。
只能使用气动透平油 (ISO VG32)。润滑剂必须防锈，并且不得导致密封材料（通常为丁腈橡胶/NBR）膨胀、收缩或降解。粘度过高或过低都不合适，变质的油应立即更换。
三个组件必须按照正确的顺序安装： 过滤器 → 调节器 → 润滑器，遵循每个组件主体上箭头标记的气流方向。
安装：FRL 应首先安装过滤器（最靠近气源），然后是调节器，最后是下游的润滑器。为了获得最佳效果，请将 FRL 安装在直立位置，滤杯位于底部，润滑器碗可方便重新填充。
将 FRL 安装在空气冷却器和储液器之后。请勿将其安装在压缩机附近，因为从压缩机中排出的空气非常热，会损坏 FRL 组件。
将润滑器安装在尽可能靠近使用点的位置 — 建议输送距离 ≤ 5 米（标准润滑器）或最长 30 米（微雾型）。
为维护通道和碗排水留出足够的间隙。
确保安装位置安全、方便定期维护。
关闭并减压：在尝试安装之前，关闭进气阀并完全排出所有系统压力。
安装 FRL ：牢固地安装 FRL 支架。将输入管线连接至 FRL 的入口端口。
使用螺纹密封剂：仅将 PTFE 胶带缠绕在外螺纹上，使第一个螺纹裸露，以防止碎屑进入阀门。使用适当的扭矩来拧紧连接。
安装压力表：将压力表安装牢固，以获得准确的读数。
加注润滑器：旋开油杯并加注气动涡轮机油 (ISO VG32)，使其达到 MIN 和 MAX 标记之间。
设置初始压力：加压前，逆时针旋转调节旋钮到底，以卸载弹簧。缓慢打开入口阀，然后顺时针旋转旋钮，将输出压力增加到所需的设置。
检查是否泄漏：在所有连接处涂抹肥皂水并查看是否有气泡。拧紧任何泄漏的连接。
测试操作：验证气流和压力以确保 FRL 装置正常运行。
禁止 | 原因 |
|---|---|
切勿将润滑器安装在过滤器之前 | 未经过滤的空气会堵塞润滑器喷嘴 |
切勿将调节器安装在润滑器之后 | 油雾会污染调节器内部并降低隔膜性能 |
切勿以逆流方向安装（OUT 至 IN） | 元件损坏将立即发生 |
切勿安装在热源附近或阳光直射的地方 | 高温会降解塑料碗和密封件 |
切勿在碗罩缺失的情况下安装 | 透明碗在超压下可能会爆裂——防护装置可防止受伤 |
设置输出压力：
拉起（或解锁）调节器旋钮以解锁
顺时针旋转压力增大，逆时针旋转压力减小
调整时监控压力表
按下（或锁定）旋钮以固定设置
重要提示：降低压力时，始终首先对下游管线进行排气；否则旋钮不起作用，压力可能不下降。
设置供油速率：
找到润滑器上的针阀调节螺钉
顺时针旋转减少油流量，逆时针旋转增加油流量
观察从观察窗落下的油滴
根据您的应用调整至推荐速率（通常每分钟 1-5 滴）
提示：加注后首次调试润滑器时，暂时增加流速，直到看到油从出口流出，然后降低至所需的稳定滴速。
手动排水过滤器必须定期排水，以防止积水。频率取决于系统占空比和环境湿度。对于自动排水过滤器，请定期验证自动排水功能是否正常工作。
观察压力表读数是否稳定——没有缓慢的压力下降或漂移
检查滤杯是否有积聚的冷凝水 - 如有必要，请排水
检查润滑器碗中的油位 - 如果低于 MIN 标记，则重新加注
通过观察窗检查油滴率——必要时进行调整
聆听配件和连接处是否漏气
观察下游设备是否有异常噪音或卡滞现象
清除机组外部灰尘、油污，保持散热
重新验证输出压力 — 比较空载与负载压力读数
检查碗（过滤器和润滑器）是否有裂纹、老化或变色
检查金属碗防护罩是否损坏
检查螺纹连接是否松动或泄漏
清洁观察窗以获得清晰的油滴可见度
每季度至少一次对 FRL 装置进行全面检查
如果压降超过 0.05 MPa（约 7 PSI），则更换或清洁滤芯
用中性清洁液清洁碗——切勿使用会损坏塑料碗的溶剂
清洁润滑器中的吸液管和止回阀
检查润滑器针阀和喷嘴是否堵塞
检查所有密封圈是否老化或损坏
检查润滑器碗和观察窗是否有裂纹
完全拆卸并清洁所有组件
更换滤芯（即使没有明显堵塞）
更换所有密封件和 O 形圈（橡胶部件会随着时间的推移而退化）
检查调节器隔膜是否有裂纹、硬化或穿孔
检查调节器弹簧是否疲劳、变形或生锈
检查润滑器针阀和喷嘴是否磨损 - 必要时更换
进行泄漏测试和雾化性能测试
验证压力调节精度
完全关闭进气阀和排气系统压力
排出滤杯中的所有冷凝水
排出润滑器碗中的所有油（旧油会随着时间的推移而降解）
用干净的压缩空气吹扫内部通道
用防尘盖或塑料布盖住装置
重新启动之前，清洁碗并添加新鲜油
故障现象 | 可能的原因 | 补救 |
|---|---|---|
负载下压力下降 | 滤芯堵塞 | 清洁或更换滤芯 |
下游设备水 | 碗未沥干 | 定期排水或安装自动排水器 |
碗体破裂或漏水 | 超压或化学损坏 | 更换碗并检查压力设置 |
气流低或无气流 | 滤芯严重堵塞 | 更换滤芯 |
故障现象 | 可能的原因 | 补救 |
|---|---|---|
输出压力漂移/无法维持设定点 | 阀座磨损、隔膜损坏、过滤器堵塞 | 清洁/更换过滤器，检查隔膜和阀座 |
输出压力过低 | 供给压力低、过滤器堵塞、调节器尺寸过小 | 检查供应，清洁过滤器，如果需要则加大调节器的尺寸 |
输出压力过高 | 调节器损坏、隔膜穿孔、阀门卡在打开位置 | 更换调节器或使用维修套件重建 |
输出压力波动 | 供给压力不稳定、过滤器堵塞、调节器内有污垢 | 稳定供给、清洁过滤器、清洁调节器 |
旋钮很难转动 | 内部污染、弹簧生锈、缺乏润滑 | 清洁调节器，更换生锈的弹簧 |
故障现象 | 可能的原因 | 补救 |
|---|---|---|
无油滴 | 油位过低、吸油管堵塞、止回阀卡住、喷嘴堵塞、系统压力过低、针阀完全关闭 | 加注油，清洁吸油管，清洁/更换止回阀，清洁喷嘴，增加系统压力，打开针阀 |
油滴过多 | 针阀开启过大、针阀损坏、系统压力过高、上碗压力异常 | 稍微关闭针阀，更换针阀，降低系统压力，检查截止阀 |
油滴率不稳定 | 系统压力波动大、转鼓内有污染物、止回阀故障、吸液管松动 | 检查调节器，清洁碗和吸液管，清洁/更换止回阀，拧紧吸液管 |
漏油 | 密封件老化/损坏、碗破裂、加油塞松动、连接松动 | 更换密封件、更换滤杯、拧紧加油塞、拧紧连接 |
雾化不良 | 喷嘴堵塞或磨损、系统压力过低、油粘度过高、倾斜角度过大 | 清洗或更换喷嘴，增加系统压力，使用ISO VG32油，调整为垂直安装 |
故障现象 | 可能的原因 | 补救 |
|---|---|---|
装置不工作（无空气输出） | 气压过低，滤芯完全堵塞，进气阀关闭 | 检查供给压力，更换滤芯，打开入口阀 |
机组漏气 | 配件松动、密封件老化或损坏、碗体破裂 | 拧紧配件，更换密封件，更换破裂的碗 |
为您的气动系统选择 FRL 装置时，请考虑以下参数：
范围 | 考虑 |
|---|---|
流量（L/min 或 SCFM） | 必须超过最大系统需求并留有足够的余量 |
端口尺寸 | 将管道直径与系统管道相匹配 |
最大入口压力 | 必须≥实际供给压力 |
压力调节范围 | 必须满足所需的输出压力 |
过滤等级 | 40–75 微米用于通用； 5 微米适合精密应用 |
排水型 | 受监控系统手册；适用于大容量或无人值守系统的自动排水 |
碗材质 | 聚碳酸酯（透明）或金属（适用于恶劣环境） |
润滑油输送 | 根据下游设备的数量和类型进行选择 |
并非所有应用程序都需要所有三个组件。两种常见的配置：
FR 装置（过滤器 + 调节器） ：用于不需要润滑的系统 - 常见于食品加工、制药、电子、喷漆和其他禁止油雾的清洁空气应用。
FRL 装置（过滤器 + 调节器 + 润滑器） ：用于运动部件需要润滑的一般工业自动化 - 气缸和阀门应用、气动工具、包装机械。
FR 装置（过滤器 + 调节器） ：用于不需要润滑的系统 - 常见于食品加工、制药、电子、喷漆和其他禁止油雾的清洁空气应用。
FRL 装置（过滤器 + 调节器 + 润滑器） ：用于运动部件需要润滑的一般工业自动化 - 气缸和阀门应用、气动工具、包装机械。
规则 | 原因 |
|---|---|
维护前务必关闭并泄压 | 压缩空气可能会导致严重伤害——部件可能会猛烈弹出 |
切勿超过最大额定压力 （通常≤1.0 MPa / 145 PSI） | 碗可能会爆裂，导致受伤和设备损坏 |
仅使用正确的润滑油 （ISO VG32 气动涡轮机油） | 其他油（发动机油、柴油、润滑脂、液压油）会导致堵塞、雾化不良、密封件膨胀或系统污染 |
切勿在压力下拆卸 | 任何拆卸之前，必须关闭入口阀并使系统完全排气 |
切勿在油位高于 MAX 的情况下运行 | 多余的油将被吸入系统，导致阀门卡住、油缸污染和产品污染 |
切勿带空油碗运行 | 下游部件将在没有润滑的情况下运行，导致快速磨损 |
切勿绕过或拆除碗罩 | 如果塑料碗破裂，防护装置可防止受伤 |
切勿在聚碳酸酯碗上使用溶剂清洁剂 | 溶剂会导致开裂和灾难性故障 |
FRL 装置 不得 用于需要无油压缩空气的应用，包括：
食品和饮料加工
药品制造
电子装配和洁净室
喷漆和涂层操作
医用空气系统
任何不能容忍油污染的过程
对于这些应用，请使用 FR 装置（仅限过滤器 + 调节器）或除油过滤器。
FRL 装置是任何气动系统中最关键的组件。它处理 100% 的压缩空气供应，使其成为决定清洁、调节的空气是否到达您的组件或受污染、不稳定的空气从内部破坏它们的单点。
受损的 FRL 装置不仅会影响一个组件，还会影响整个气动系统，导致广泛的故障和代价高昂的停机。相反，正确选择、正确安装和定期维护的 FRL 装置可以将气动元件的使用寿命延长 200-300%，同时减少高达 85% 的系统故障。
通过了解每个组件的工作原理、遵循正确的安装程序、遵守定期维护计划以及遵守所有安全规则，工程师和技术人员可以确保他们的气动系统在未来几年内提供可靠、高效、无故障的运行。
