在任何气动系统中， 压力表 是操作员了解系统性能的窗口。它提供压缩空气压力的实时视觉反馈，使操作员能够验证系统是否在安全和最佳参数下运行。如果没有准确的压力指示，即使是最复杂的气动回路也会变成黑匣子，导致设备容易出现压力不足、压力过高和未检测到的泄漏。

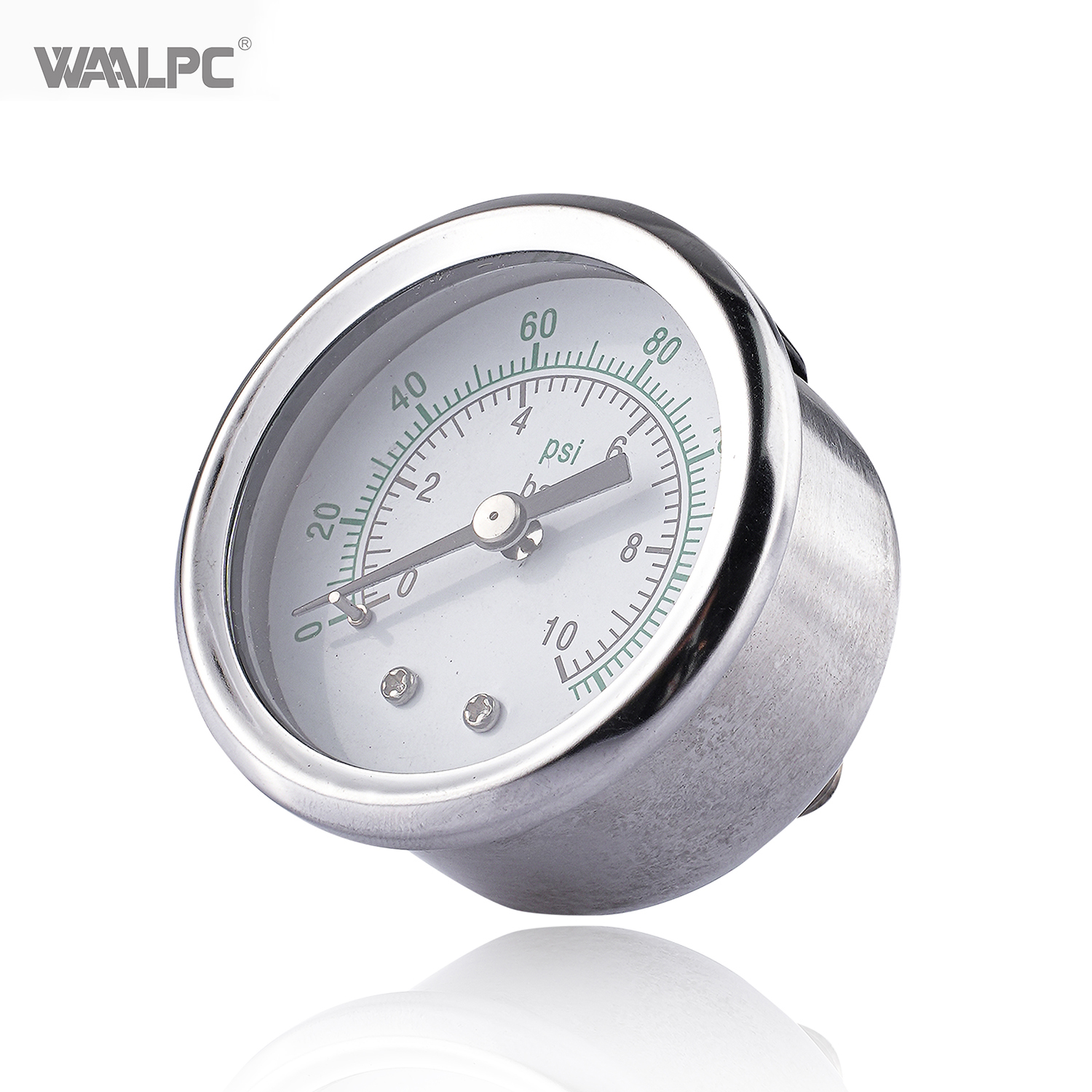

WAALPC W 系列压力表 专为气动应用而设计，提供可靠的性能、耐用的结构和全面的配置，以满足不同的安装要求。 W 系列的压力范围高达 16 bar（约 232 PSI）、多种外壳材料和各种安装选项，为工业压缩空气监测提供了多功能解决方案。
本指南涵盖的工作原理 压力表、详细的产品规格、选择标准、安装最佳实践、维护程序和故障排除，帮助您选择和维护适合您的气动系统的压力表。
气动压力表是一种测量气动系统内压缩空气或气体压力并通过指针将读数显示在表盘上的机械仪表。是保证设备安全、稳定、高效运行的重要监控设备。
气动压力表通常被归类为 模拟（机械） 压力表，它使用波登管机构将压力转化为机械运动。它们因其简单性、可靠性以及无需外部电源即可提供瞬时读数的能力而受到重视。
压力表：显示正压（高于大气压）
真空表：显示负压（低于大气压）
复合压力表：显示正压和负压范围
对于大多数工业气动应用，标准压力表（0-16 bar 范围）是最常用的类型。
WAALPC W 系列压力表与大多数工业模拟压力表一样，采用 波登管原理，这是一种可靠且经过时间考验的机械压力测量方法。
压力表的中心是一根 C 形或弯曲的金属管， 具有椭圆形或扁平横截面。管子的一端是固定的（连接到压力入口），而另一端是封闭的并且可以自由移动。
压力施加：压缩空气通过端口进入仪表并流入波登管。
管变形：随着管内压力的增加，椭圆形横截面会变得更加圆形。这种横截面变化导致弯管 稍微变直.
机械传动：波登管的自由（可移动）端通过连杆连接到 扇形齿轮和小齿轮 机构。当管伸直时，它会拉动该连杆，从而旋转齿轮系。
指针运动：齿轮系使指针在校准表盘上旋转。
比例指示：矫直量 与施加的压力更高的压力 = 更直 = 更大的针偏转。 成正比。
当压力释放时，波登管弹性恢复到原来的弯曲形状，指针返回到零。
久经考验的可靠性：波登管机构一个多世纪以来一直是行业标准。
压力范围宽：涵盖从低压到中压的大多数气动应用。
无需电源：全机械——无需电池或外部电源。
成本效益：简单的结构意味着实惠的价格和低维护成本。
WAALPC W 系列压力表专为气动系统设计，兼具准确性、耐用性和灵活性。
气动专用设计：针对压缩空气应用进行了优化，提供准确可靠的性能。
高压能力：额定压力高达 16 bar，适合苛刻的工业条件。
耐用的结构：提供不锈钢 (SS304)、铁或塑料外壳，带有按压边框，可提供腐蚀和损坏保护。
灵活的配置：多种外壳材料、表径、安装类型和螺纹选项，以适应各种应用。
可定制：支持 OEM 订单——可根据客户规格进行定制。
保修：所有标准型号均提供 1 年保修。
范围 | 规格 |
|---|---|
型号系列 | W系列 |
压力范围 | 0–16 巴（大约 0–232 PSI） |
外壳材料 | SS304不锈钢/铁/塑料 |
镜片材质 | 塑料（标准） |
表径 | 40 毫米、50 毫米或 60 毫米 |
端口尺寸 | 1/8“或1/4” |
螺纹材质 | 黄铜 |
安装类型 | 底部连接或背面连接 |
充油选项 | 可用（带有“带油”名称的型号） |
接液部件材质 | 黄铜（标准） |
W 系列提供按外壳材料、加油选项和安装类型分类的全面型号。
型号命名法：型号代码遵循模式
代码元素 | 意义 | 选项 |
|---|---|---|
W1 | 铁壳、塑料镜片、无油 | W1001 -Y40、W1002-Y50、W1003-Y60（背面）/ W1011-Y40、W1012-Y50、W1013-Y60（底部） |
W2 | 塑料外壳，塑料镜片，无油 | W2001-Y40、W2002-Y50、W2003-Y60（背面）/ W2011-Y40、W2012-Y50、W2013-Y60（底部） |
W3 | SS304外壳，无油 | W3001-Y40、W3002-Y50、W3003-Y60（背面）/ W3011-Y40、W3012-Y50、W3013-Y60（底部） |
W4 | 全SS304外壳，无油 | W4001-Y40、W4002-Y50、W4003-Y60（背面）/ W4011-Y40、W4012-Y50、W4013-Y60（底部） |
W5 | SS304外壳，带油 | W5001-Y40、W5002-Y50、W5003-Y60（背面）/ W5011-Y40、W5012-Y50、W5013-Y60（底部） |
W6 | 全 SS304 外壳，带油 | W6001-Y40、W6002-Y50、W6003-Y60（背面）/ W6011-Y40、W6012-Y50、W6013-Y60（底部） |
Y40 = 40 毫米直径 | Y50 = 50 毫米直径 | Y60 = 60 毫米直径
背面连接：压力表背面的压力端口（面板安装应用）
底部连接：压力表底部的压力端口（内嵌管道应用）
特征 | 干表（无油） | 充油压力表（带油） |
|---|---|---|
抗振性 | 缓和 | 优秀（油可抑制指针颤动） |
压力脉动 | 中等阻力 | 优秀（油吸收脉动） |
读取稳定性 | 好的 | 高级（稳定指针） |
工作温度 | 范围更广 | 受油品粘度限制 |
维护 | 最小 | 随着时间的推移，油可能需要更换 |
最适合 | 压力稳定，环境洁净 | 高振动、脉动压力应用 |
对于压力脉动较大的应用（例如，靠近往复式压缩机）或高振动环境，建议使用充油型号（W5/W6 系列）。
为您的气动系统选择压力表时，请考虑以下因素：
因素 | 考虑 |
|---|---|
压力范围 | 确保压力表的最大量程 (16 bar) 超过系统的最大工作压力至少 25% |
表径 | 紧凑型面板为 40 毫米；标准能见度为 50 毫米； 60 毫米，方便远距离读取 |
外壳材质 | 适用于成本敏感型应用的塑料；一般用途的铁； SS304 适用于腐蚀性或恶劣环境 |
安装类型 | 用于面板安装的背面连接；用于内嵌管道的底部连接 |
端口尺寸 | 1/8“ 或 1/4” — 与您现有的管道或配件匹配 |
充油式或干式 | 干燥压力稳定；充油，适用于高振动或脉动应用 |
螺纹类型 | 确认您的系统是否使用 BSPT、NPT 或 G (BSPP) 螺纹 |
重要提示：选择不正确的仪表可能不仅会损坏仪表，还会损坏目标设备。
压力表有不同的螺纹标准。 WAALPC W 系列提供 1/8“ 和 1/4” 端口，并标配 BSPT （英国标准管锥度）螺纹。
螺纹类型注释：
BSPT （锥形）：使用密封剂正确拧紧时可提供自密封金属对金属密封
NPT （美制锥度）：与 BSPT 类似，但螺纹角度不同（60° 与 55°）和螺距 —不可 与 BSPT互换
G / BSPP （平行）：需要密封垫圈或 O 形圈进行密封
订购前请务必验证系统所需的螺纹类型。
应用：监测工作压力为 8 bar、中等振动、面板安装、1/4“ BSPT 管道的气动歧管上的压力。
推荐型号：W5001-Y50（SS304外壳，充油，后连接，直径50毫米，1/4”端口）
推理：
16 bar 范围可在 8 bar 工作压力以上提供充足的净空
充油机构可抑制振动影响
背面连接适合面板安装
50 毫米直径提供良好的可读性
SS304 外壳提供耐用性
安装压力表之前：
验证型号：确认压力范围、直径、端口尺寸和螺纹类型符合您的要求。
检查仪表：检查指针是否位于零位（或抵住止动销）、透镜是否完好、螺纹是否损坏。
检查端口：确保过程端口清洁且无碎屑、胶带残留物或干燥的密封剂。
验证密封：安装前确保压力表处于完美状态。
给系统减压：安装前关闭入口阀并排出所有下游压力。
应用螺纹密封剂：对于 BSPT 或 NPT 螺纹，仅 在外螺纹上应用 PTFE 胶带，使第一个螺纹裸露，以防止碎屑进入压力表。
拧紧仪表：用手将仪表拧入端口，然后使用扳手再拧紧 1-2 圈。 不要拧得太紧——这可能会损坏螺纹或使仪表外壳变形。
放置仪表：对于底部连接仪表，请确保仪表垂直（表盘朝上）以获得准确的读数。对于背面连接仪表，请将仪表与面板齐平安装。
缓慢加压：逐渐打开进气阀，同时观察压力表读数是否有异常。
校零：加压、减压后，确认指针归零。
远离热源安装：请勿将仪表直接安装在高温容器或管道上方。
避免振动：如果可能，将仪表安装在远离高振动设备的位置。如果振动不可避免，请使用充油压力表。
保持环境温度：为了获得最佳精度和使用寿命，请在 –20°C 至 +60°C 环境温度范围内操作压力表。
对蒸汽/热介质使用虹吸管：如果测量热介质，请安装虹吸管（猪尾管）以保护仪表免受热损坏。
频率 | 任务 |
|---|---|
日常的 | 目视检查——检查是否有物理损坏、镜头破裂或读数异常 |
每月 | 验证零位——泄压并确认指针归零 |
季刊 | 清洁外部——用软布清除灰尘和碎屑；检查连接处周围是否有泄漏 |
每年 | 校准检查——将仪表读数与校准后的标准仪表进行比较 |
压力表应定期校准，以确保准确性。校准频率取决于：
行业要求：某些行业（例如制药、食品）需要更频繁的校准
压力表使用：承受频繁压力循环的压力表可能需要更频繁的检查
制造商建议：遵循制造商建议的校准间隔
简单的校准检查：
将压力表与经过认证的串联压力表连接到已知压力源
以满量程的 25%、50%、75% 和 100% 施加压力
比较读数——如果偏差超过可接受的公差（满量程的±2-3%），则仪表需要重新校准或更换
症状 | 可能的原因 | 解决方案 |
|---|---|---|
指针不归零 | 波登管损坏；内部机制卡住 | 更换仪表或送专业维修 |
指针波动 | 压力脉动；松散机制 | 安装充油压力表；检查机制 |
读数始终低/高 | 仪表未校准；波登管损坏 | 校准或更换仪表 |
镜头内结露 | 湿气侵入；温度循环 | 更换仪表；安装时采用适当的密封 |
连接处泄漏 | 宽松；螺纹损坏；密封胶不足 | 拧紧；重新涂抹密封剂；更换配件 |
镜片破裂或损坏 | 影响;过压 | 立即更换仪表 |
物理损坏：镜头破裂、指针弯曲或外壳损坏
读数不准确：校准显示偏差超出可接受的公差
内部腐蚀：内部部件可见生锈或腐蚀
指针粘滞：指针移动不顺畅或被卡住
泄漏：仪表本体（而非连接处）的外部泄漏
WAALPC W 系列压力表广泛用于各种行业和应用：
FRL 装置：监测过滤调节器润滑器组件的入口和出口压力
压缩机站：监测排放压力和系统压力
气动歧管：分配点的视觉压力指示
测试台：组件测试期间的压力验证
包装机械：监测夹具和执行器的气压
装配线：夹紧和定位系统的压力验证
机器人技术：供气压力监测
食品和饮料：气力输送系统中的压力监测
制药：洁净室气压验证
化学：腐蚀环境监测（采用 SS304 外壳）
气动压力表广泛应用于自动测试设备中，实时监测夹具夹紧压力，确保夹紧力既不会太高（损坏样品），也不会太低（导致松动）。
规则 | 原因 |
|---|---|
切勿超过额定压力 (16 bar) | 过压可能会损坏波登管或导致仪表故障 |
安装或拆卸前泄压 | 压缩空气如果意外释放可能会造成伤害 |
请勿在不兼容的介质中使用 | 压力表专为压缩空气而设计，其他介质可能会腐蚀内部组件 |
防止撞击 | 机械冲击可能会损坏波登管或机构 |
保持在温度限制范围内 | 极端温度会影响精度并可能损坏密封件 |
W 系列压力表 不 应用于：
❌ 没有正确选择材料的腐蚀性或反应性气体
❌ 液体介质（除非专门指定用于液体应用）
❌ 超过 16 bar 或压力表额定压力的应用
❌ 极端温度超过 –20°C 至 +60°C
WAALPC W 系列压力表将质量、灵活性和价值完美地结合在一起：
✅ 气动专用设计 — 针对压缩空气应用进行了优化
✅ 宽压力范围 — 0–16 bar 满足大多数工业气动需求
✅ 多种配置 — 3 种外壳材料、3 种直径、2 种安装类型、充油式或干式
✅ 耐用的结构 — 适用于腐蚀环境的 SS304 外壳选项
✅ 有竞争力的价格 — 具有成本效益且不影响质量
✅ OEM支持 ——根据客户要求定制
✅ 1 年保修 — 每次购买都安心
✅ 全球供应 — 出口到全球 40 多个国家
压力表是任何气动系统中虽小但至关重要的组件。它提供操作员验证系统性能、及早发现问题并防止代价高昂的停机所需的视觉反馈。
WAALPC W 系列压力表为气动压力监测提供了多功能、可靠且经济高效的解决方案。 W 系列具有 16 bar 压力范围、多种外壳材料（SS304、铁、塑料）、三种仪表直径（40/50/60 mm）、两种安装类型（底部/背面连接）和可选的充油阻尼，可为几乎任何应用提供配置。
要点：
工作原理：波登管机构——压力使管子变直，指针按比例移动
压力范围：0–16 bar，适用于大多数工业气动系统
外壳选项：SS304（耐腐蚀）、铁（通用）或塑料（经济高效）
直径选项：40 毫米（紧凑型）、50 毫米（标准）或 60 毫米（易读）
安装方式：底部连接（内联）或背面连接（面板安装）
充油选项：推荐用于高振动或脉动压力应用
通过为您的应用选择正确的型号、遵循正确的安装程序并执行日常维护，WAALPC W 系列压力表将提供多年可靠、准确的服务。
有关 WAALPC W 系列压力表的更多信息或讨论您的具体应用要求，请联系我们的技术销售团队或访问 www.waalpc.com.
