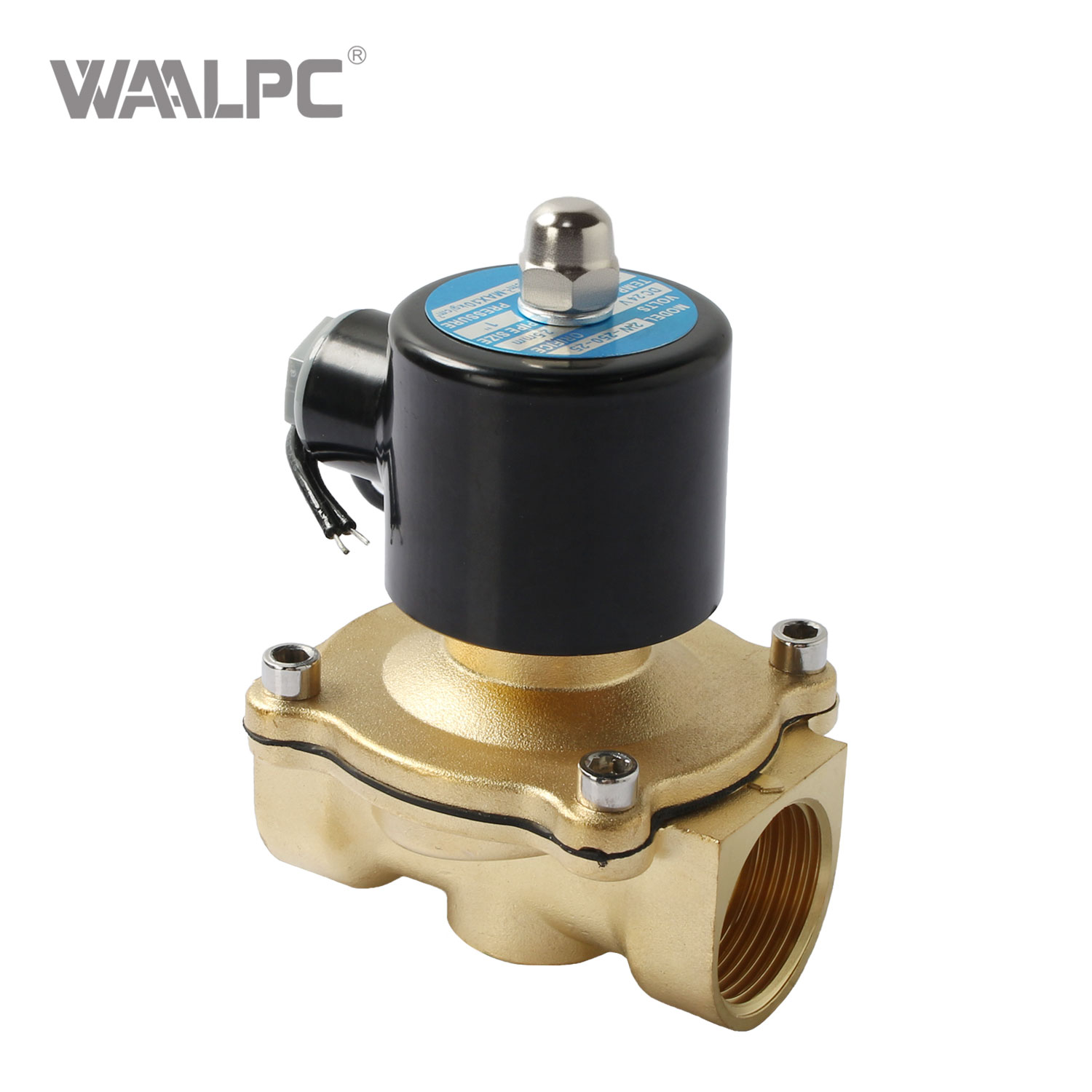

2W 系列黄铜电磁阀是 工业和商业流体控制应用中使用最广泛的2W 阀门以其简单性、可靠性和成本效益而闻名，是各行业控制水、空气、轻油、天然气和其他中性介质的首选解决方案。 2/2 路直动式隔膜电磁阀 之一。
“2W”名称代表 带有直动隔膜机构的这些阀门通常 2-Way （两个端口：一个入口，一个出口）。 为常闭 (NC) ，这意味着它们在断电时保持关闭状态，在通电时保持打开状态。常开 (NO) 版本还可用于特定应用。
阀体由 锻造黄铜制成，具有出色的耐用性、耐腐蚀性和机械强度，适合通用用途。对于需要增强耐腐蚀性的应用，2W 系列还提供不锈钢阀体变体。
2W 系列阀门型号通常遵循编码关键规格的命名约定。例如 2W160-15这样的型号 可以细分如下：
代码组件 | 意义 | 例子 |
2W | 系列/二通直动式隔膜阀 | 2W |
160 | 孔口直径0.1mm（160=16mm孔口） | 160=16毫米 |
15 | 端口尺寸（毫米）（15 = DN15 = 1/2″ 螺纹） | 15 = G1/2″ |
三位数（例如，025、040、160、200、250、350、400、500）对应于孔口尺寸：
模型 | 孔径（毫米） | 端口尺寸 | CV值 |
2W025-06 | 2.5毫米 | G1/8″ | 0.23 |
2W040-10 | 4毫米 | G3/8″ | 0.6 |
2W160-10/15 | 16毫米 | G3/8″ / G1/2″ | 4.8 |
2W200-20 | 20毫米 | G3/4英寸 | 7.6 |
2W250-25 | 25毫米 | G1” | 12 |
2W350-35 | 35毫米 | G1 1/4英寸 | 24 |
2W400-40 | 40毫米 | G1 1/2英寸 | 29 |
2W500-50 | 50 毫米 | G2” | 48 |
这些规格源自行业标准 2W 系列数据。
下表汇总了 2W 黄铜电磁阀系列最重要的技术参数：
范围 | 价值 |
操作模式 | 直动式、隔膜式 |
阀门功能 | 2/2 路（2 个端口，2 个位置） |
默认配置 | 常闭 (NC) – 通电时打开；可用常开 (NO) |
机身材质 | 锻造黄铜（铸黄铜适用于较大尺寸 ≥1 1/4"） |
内部元件 | 不锈钢 |
隔膜/密封材料 | NBR（标准）、EPDM、FKM/Viton、PTFE（可选） |
端口尺寸范围 | G1/8″ 至 G2″ (可提供 BSPP / BSPT / NPT 螺纹) |
孔口尺寸范围 | 2.5毫米至50毫米 |
工作压力 | 0 – 1.0 兆帕（0 – 10 巴/0 – 145 磅/平方英寸） |
最大耐压 | 1.6 兆帕（16 巴/232 磅/平方英寸） |
工作温度（NBR 密封件） | -5°C 至 80°C（23°F 至 176°F） |
工作温度（Viton/FKM 密封件） | -10°C 至 150°C（14°F 至 302°F） |
流体粘度 | ≤ 20 CST（厘沱） |
电压选项 | 交流：24V、110V、120V、220V、240V（50/60Hz）；直流：12V、24V |
电压容差 | ±10% |
线圈绝缘等级 | B 级（130°C） |
线圈温升 | <75°C |
功耗 | 交流电：22–28 伏安；直流：15–36 W（取决于型号尺寸） |
防护等级 | IP54（标准铁壳）； IP65 可提供 DIN 连接器 |
使用寿命 | >150,000 次循环 |
这些参数是从多个权威来源编译而来。
2W系列采用 直动式隔膜机构，这与先导阀不同。
断电状态（阀门关闭） ：在静止状态下，电磁线圈未通电。弹簧力将电枢（柱塞）和隔膜组件向下推动，密封阀座。液体无法通过。
通电状态（阀门打开） ：当电流施加到电磁线圈时，会产生磁场。这种磁力将电枢和隔膜提升离开阀座，为流体流动创造一条开放的路径。只要电源保持，阀门就会保持打开状态。
再次断电（阀门关闭） ：当断电时，磁场消失。弹簧力将电枢和隔膜推回到阀座上，从而阻止流体流动。
2W 系列等直动式阀门的一个关键特征是它们 不需要最小压差 即可运行。与依赖系统压力打开的先导式阀门不同，直动式阀门即使在 0 bar (0 psi) 的压力下也能可靠地打开和关闭。这使它们非常适合：
重力供给系统（储罐、蓄水池）
低压回路和真空应用
压力波动或降至零的系统
对于默认情况下阀门应保持打开状态的应用（例如，断电时需要流量的冷却系统），可以使用常开变体。在常开阀门中，弹簧在断电时使阀门保持打开状态，而对线圈通电则将阀门关闭。
2W 黄铜电磁阀设计用于各种中性和中等腐蚀性流体。通过选择适当的密封材料，它可以处理：
水 （冷、热、工业生产用水）
空气 （压缩空气、气动系统）
气体 （天然气、煤气、液化石油气、惰性气体）
轻油 （粘度≤20CST，如柴油、液压油）
水蒸气/蒸汽 （带EPDM密封件和高温配置）
弱酸和弱碱 （查看特定应用的化学相容性图表）
真空 （低至接近绝对零压力）
标准配置通常使用 NBR 密封件，适用于 -5°C 至 80°C 的温度。对于热水或蒸汽应用，建议使用 EPDM 密封件。对于油、燃料和压缩空气应用，FKM/Viton 密封件提供卓越的兼容性。
2W 系列广泛应用于各种行业和设备：
行业/部门 | 具体应用 |
水处理 | RO 水系统、过滤装置、水箱填充/排水、灌溉控制 |
暖通空调与制冷 | 冷却水控制、压缩机卸荷阀、冷凝水排放 |
气动系统 | 空气压缩机控制、气缸驱动、吹气系统 |
工业设备 | 洗衣机、洗车系统、包装机械、分配设备 |
石油和天然气 | 燃料处理、轻油输送、气体截止阀 |
食品及饮料 | 饮料分配器、装瓶生产线（采用适当的密封材料） |
农业 | 灌溉系统、温室自动化、牲畜浇水 |
医疗及实验室 | 真空保持、气体控制、灭菌设备 |
这些应用程序源自制造商规范和行业使用模式。
为特定应用选择正确的 2W 电磁阀需要评估几个关键因素。
流体类型 | 推荐密封材料 | 笔记 |
冷水、空气、轻油（≤20 CST） | 丁晴橡胶（标准） | 良好的通用选择 |
热水、蒸汽 | 三元乙丙橡胶 | 耐高温水 |
压缩空气、柴油、燃料 | 氟橡胶/氟橡胶 | 优异的耐油性和耐化学性 |
化学品、高温 | 聚四氟乙烯（特氟龙） | 最惰性，但灵活性较差 |
真空应用 | 丁腈橡胶 | 其他密封件在干燥条件下可能会粘住 |
为什么密封很重要：密封材料直接接触流体并决定化学兼容性和温度限制。 NBR 适用于温度高达 75°C 的中性液体，EPDM 非常适合热水和蒸汽，而 FKM/Viton 则非常适合温度高达 150°C 的油和燃料。
端口尺寸（螺纹连接）必须与您现有的管道相匹配。孔口尺寸决定流量（Cv 值）。较大的孔口允许更高的流量，但需要更强大的线圈。
端口尺寸 | 模型 | 孔 | 简历 | 大约。流通能力 |
G1/8″ | 2W025-06 | 2.5毫米 | 0.23 | 低流量（仪表） |
G1/4英寸 | 2W025-08 | 2.5毫米 | 0.23 | 低流量 |
G3/8″ | 2W040-10 | 4毫米 | 0.6 | 小型设备 |
G1/2″ | 2W160-15 | 16毫米 | 4.8 | 通用 |
G3/4英寸 | 2W200-20 | 20毫米 | 7.6 | 中等流量 |
G1” | 2W250-25 | 25毫米 | 12 | 工业应用 |
G1 1/4英寸 | 2W350-35 | 35毫米 | 24 | 高流量 |
G1 1/2英寸 | 2W400-40 | 40毫米 | 29 | 高流量 |
G2” | 2W500-50 | 50毫米 | 48 | 最大流量 |
Cv 值 是一个流量系数，表示在 1 psi 压降下每分钟通过阀门的美国加仑水数。较高的 Cv = 较高的流通能力。
2W 系列的工作压力为 0 至 1.0 MPa (10 bar) 。确保您的系统压力在此范围内。最大耐压为 1.6 MPa (16 bar)，但为了可靠性，连续运行不应超过 1.0 MPa。
常用电压选项：
AC（交流电） ：24V、110V、120V、220V、240V（50/60Hz）——通常浪涌电流较低，适合长距离接线
DC（直流电） ：12V、24V – 运行更安静，通常用于电池供电或太阳能系统
线圈功耗因型号尺寸而异：
模型 | 交流功率（伏安） | 直流功率（瓦） |
小型 (2W025–2W040) | ~22 伏安 | 〜15瓦 |
中型 (2W160–2W250) | ~28 伏安 | ~17–24 瓦 |
大型 (2W350–2W500) | ~28–30 伏安 | 〜36瓦 |
线圈防护等级：标准铁壳线圈的防护等级为 IP54（防尘、防溅）。对于室外或冲洗环境，建议使用带有 DIN 43650A 连接器的 IP65 等级线圈。
配置 | 行为 | 最适合 |
常闭 (NC) | 断电时阀门关闭；通电时打开 | 需要故障安全关闭的系统（例如，储罐填充、过程控制） |
常开（NO） | 断电时阀门打开；通电时关闭 | 冷却系统、通风、断电期间必须继续流动的应用 |
环境温度 ：阀门可在-10°C至65°C的环境下工作。对于极端条件，请考虑绝缘或专用线圈。
安装方向 ：为了获得最大使用寿命，安装阀门时线圈朝上（水平管道，线圈垂直）。阀体有一个方向箭头，必须与流体流动方向一致。
潮湿/灰尘暴露 ：如果安装在室外或潮湿环境中，请指定带有密封连接器的 IP65 等级线圈。
流动方向：安装阀门时，请务必使阀体上的箭头与流体流动方向一致。
方向：安装时电磁线圈垂直向上（水平配管）。这可以让任何碎屑远离阀座并促进隔膜运动。为了延长使用寿命，建议线圈向上水平安装。
管道清洁度：安装阀门前，彻底冲洗管道，清除焊渣、铁锈、密封剂残留物或其他杂物。污染是阀门过早失效的主要原因。
螺纹密封：使用适合介质的聚四氟乙烯胶带或管道密封剂。请勿拧得过紧，因为这会使黄铜螺纹变形。
上游过滤：在阀门上游安装滤网或过滤器（筛孔尺寸 50–100 μm），以防止颗粒损坏隔膜或阀座。
电气连接：确保电压与线圈额定值匹配。对于直流线圈，仅当线圈包含浪涌抑制二极管时才观察极性（大多数标准直流线圈不需要极性）。如果需要，请提供适当的接地。
定期检查：检查是否有外部泄漏、异常噪音或阀门响应缓慢。
清洁：如果阀门变得迟缓，则拆卸并清洁隔膜、阀座和孔口。如果密封件磨损，请更换。
线圈更换：无需从管道上拆下阀体即可更换线圈。
备件：保留备用隔膜和密封套件，以便快速进行现场维修。
症状 | 可能的原因 | 解决方案 |
通电时阀门不打开 | 没电、电压不正确、线圈烧毁、柱塞卡住 | 检查电源；测量线圈电阻；如果开路则更换线圈 |
断电时阀门不关闭 | 阀座上有碎片、隔膜损坏、残余压力 | 干净的座椅；更换隔膜；验证压力是否在范围内 |
反应慢 | 欠电压、粘性柱塞、粘性流体 | 检查电压；清洁阀门；验证流体粘度 ≤20 CST |
外漏 | 密封件磨损、连接松动 | 更换密封件；重新拧紧配件 |
噪音过大（交流线圈嗡嗡声） | 叠片铁芯松动，电枢管内有杂物 | 收紧核心；清洁电枢管 |
本文提供一般技术信息。在选择之前，请务必查阅适合您的特定应用的制造商规格和化学兼容性图表。不同制造商的参数可能略有不同。
