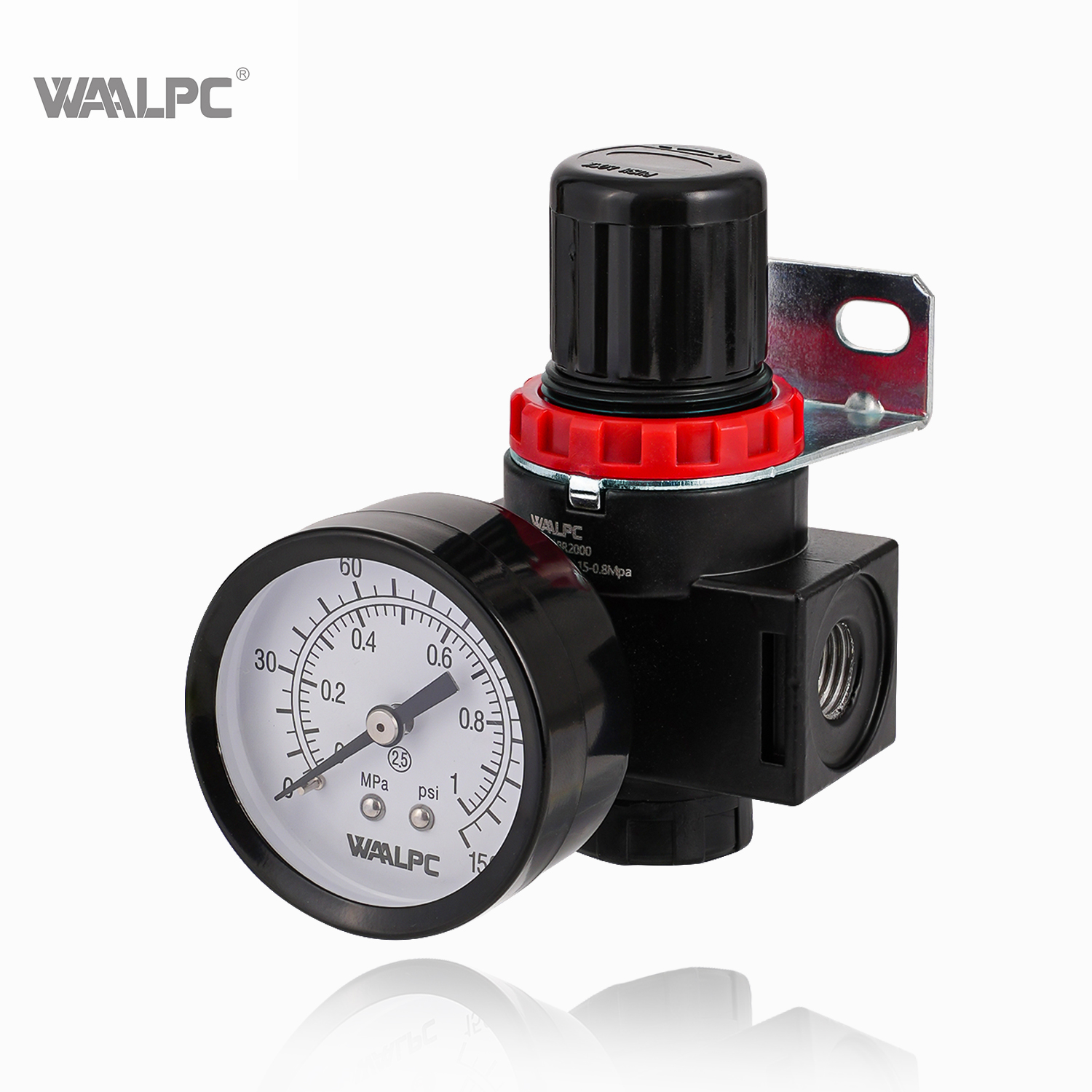

压力调节器 （也称为 减压阀 或 PRV ）是气动系统中的关键空气准备组件。它们确保下游设备在精确控制的压力下接收稳定、清洁的空气，从而保护执行器、阀门和工具免受压力峰值或波动造成的损坏。以下是其操作的逐步细分：
调节器通过力平衡机制发挥作用：
弹簧力：可调节弹簧（通过转动旋钮压缩）向下推。
隔膜力：气压向上作用于柔性隔膜。
提升阀：与隔膜相连，该阀根据力平衡打开/关闭入口。
当力平衡时，阀门稳定在设定压力（设定点）。
成分 | 角色 |
调节旋钮 | 压缩控制弹簧以设定所需的输出压力。 |
隔膜 | 根据气压与弹簧力向上/向下弯曲。 |
提升阀组件 | 打开/关闭进气孔以限制/增加气流。 |
泄压口 | 排出多余的下游压力（仅限泄压型）。 |
传感端口 | 监控下游压力以进行实时调整。 |
弹簧力 = 膜片力 → 提升阀轻轻密封孔口。
下游压力保持恒定在设定值。
压降减少了隔膜上的向上力。
弹簧克服隔膜 → 将提升阀芯推开。
入口空气向下游流动 → 压力升至设定值。
压力上升将隔膜向上提升。
隔膜克服弹簧 → 将提升阀拉至关闭位置。
泄压类型：多余的空气通过泄压口排出。
非释放型：截留空气直至下游消耗。
即使入口压力变化 ±20%，隔膜也会动态调整提升阀位置以保持稳定的输出。
下垂（比例带）：
由于流动阻力，流量下输出压力略有下降。 精密调节器可将压降降至 <5%.
锁定压力：
保持设定点所需的最小入口压力（通常高于输出 >1 bar）。
流量（Cv 或 Kv）：
调节器可以在不过度下降的情况下提供的最大气流。
泄压型与非泄压型：
泄压型排气过压；非缓解型用于危险环境。
类型 | 最适合 | 主要特征 |
通用型 | 气动工具、气缸 | 缓解，±10% 精度 |
精确 | 传感器、实验室设备 | 下垂率<2%，微调旋钮 |
先导式 | 高流量 系统 (Cv>2) | 使用下游压力辅助控制 |
圆顶负载 | 远程压力控制 | 外部空气信号替代弹簧 |

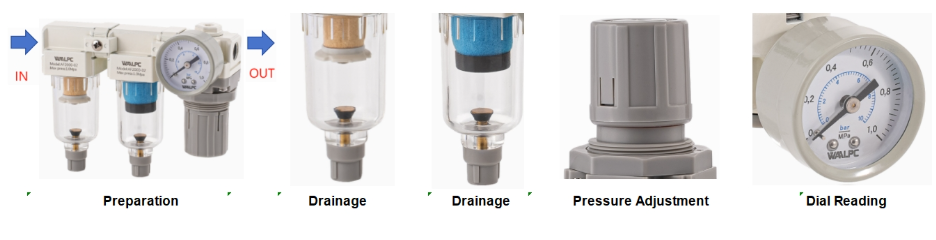

安装位置：安装在 过滤器/润滑器 之后（FRL 单元顺序：F→R→L）。
方向：垂直安装，以防止传感管线中积聚冷凝水。
过滤：在上游使用 5 µm 过滤器——污染物会导致隔膜磨损或堵塞。
锁紧螺母：设置后固定调节旋钮以防止漂移。
如果没有调节器，气动系统将面临以下问题：
工具/执行器损坏：过压会使密封件或气缸破裂。
性能不一致：压力下降导致循环缓慢或夹紧无力。
能源浪费：过高的压力会消耗不必要的压缩机功率。
通过平衡弹簧力与气压，调节器提供了气动控制的最佳区域： 只需足够的压力即可完成工作，仅此而已。无论是在工厂机器人、医疗设备还是建筑工具中，它们都在默默地实现精度、安全性和效率。
