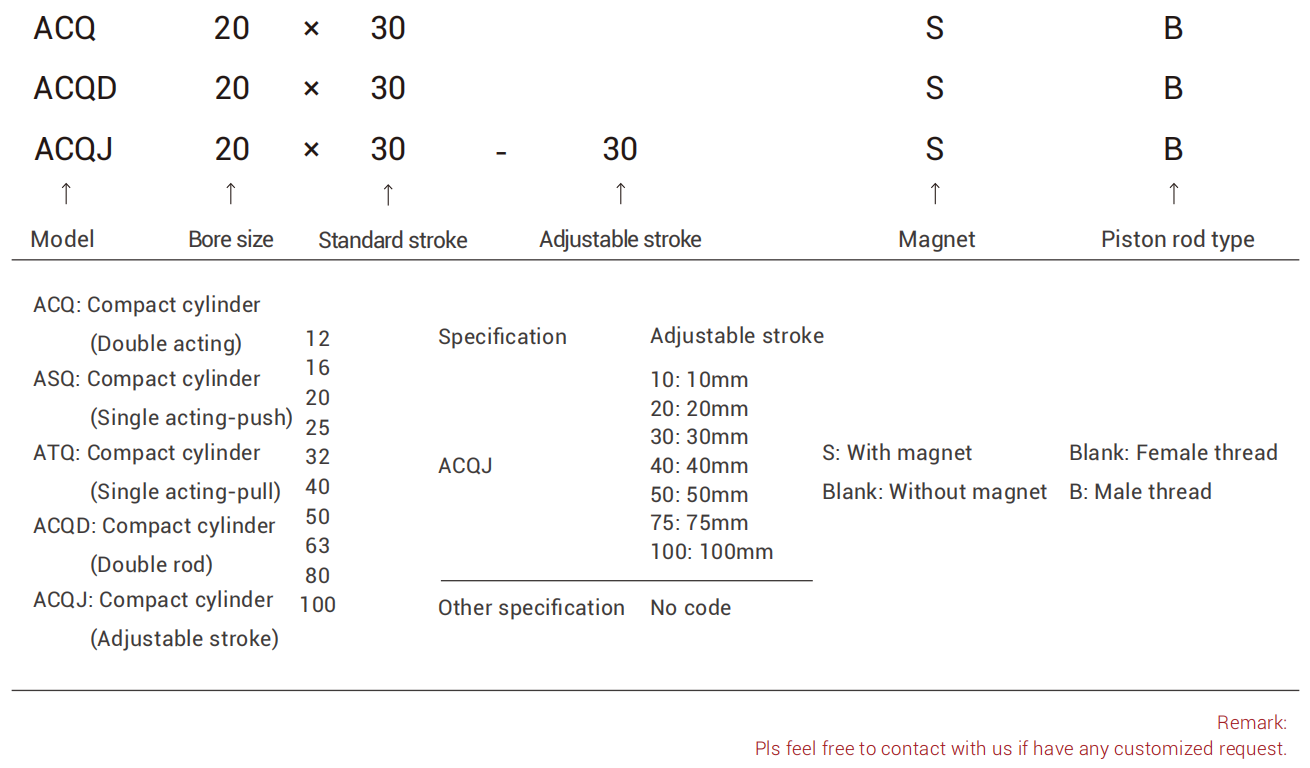

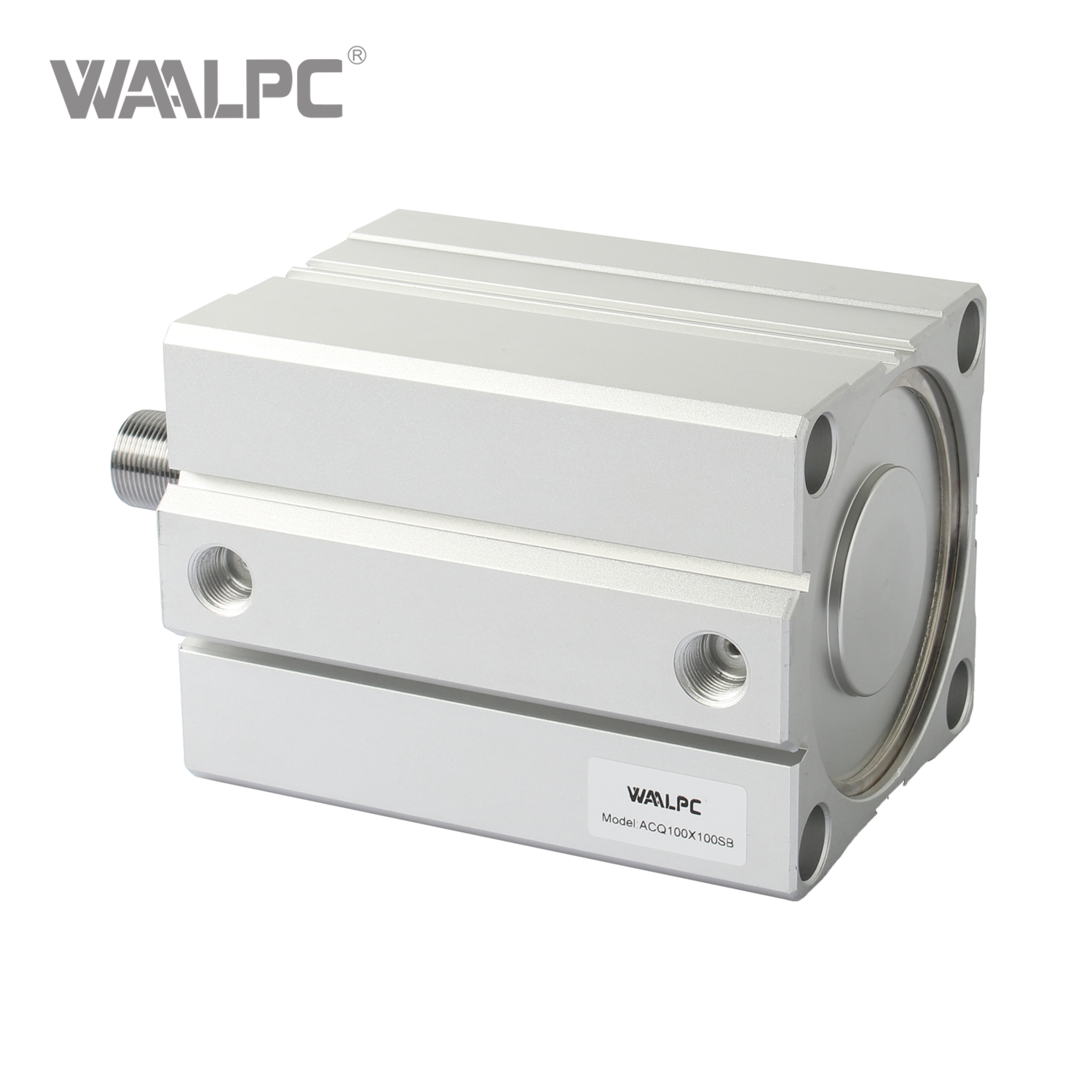

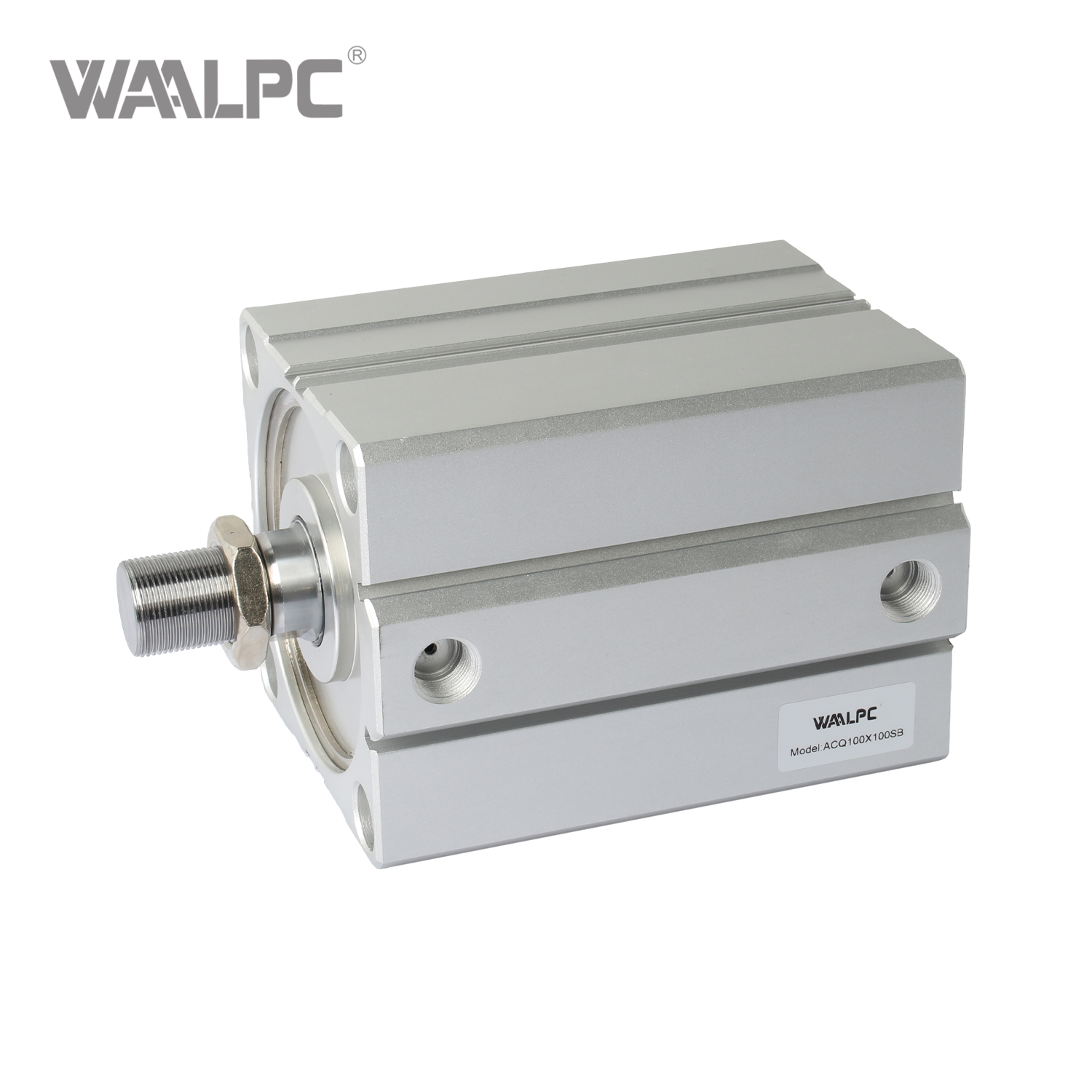

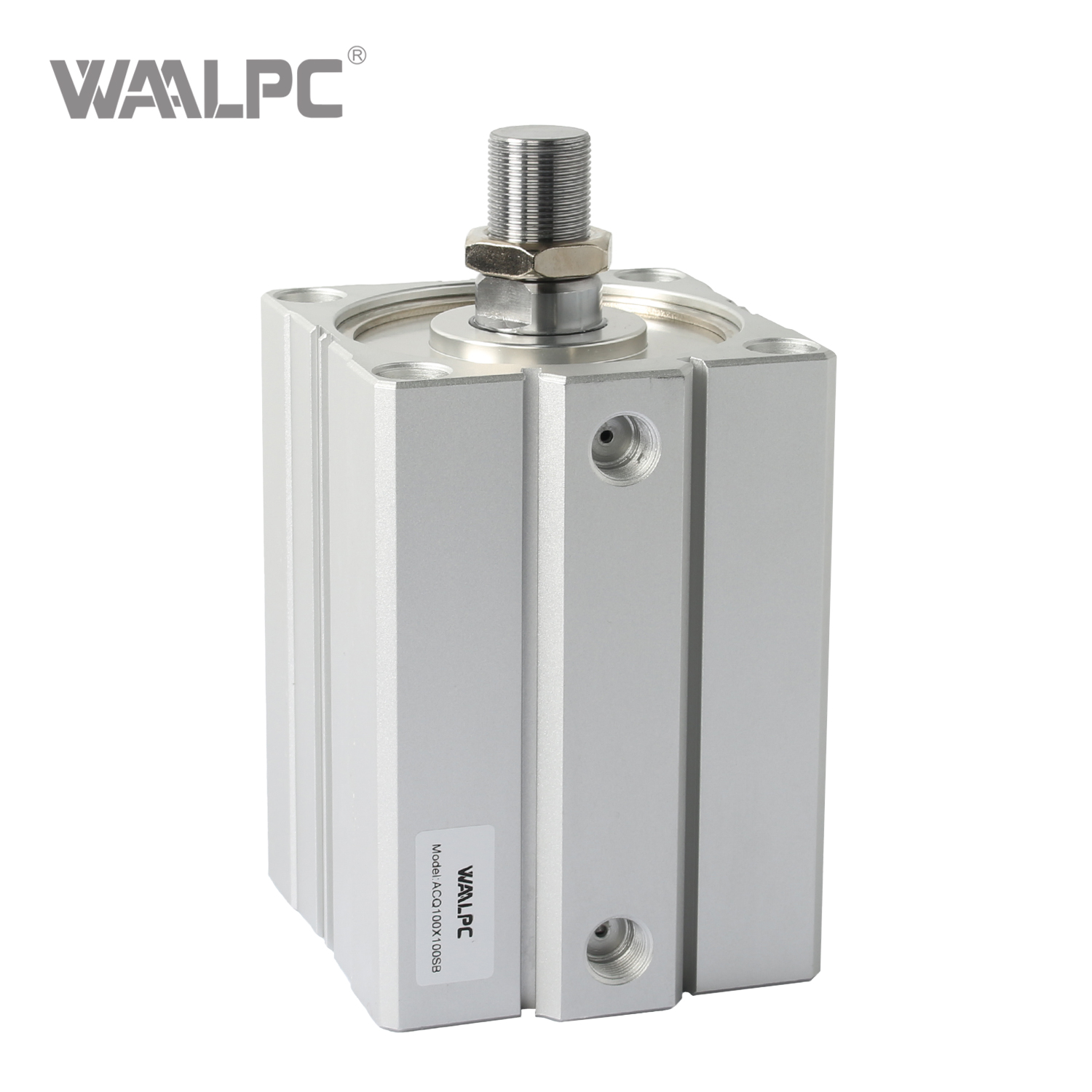

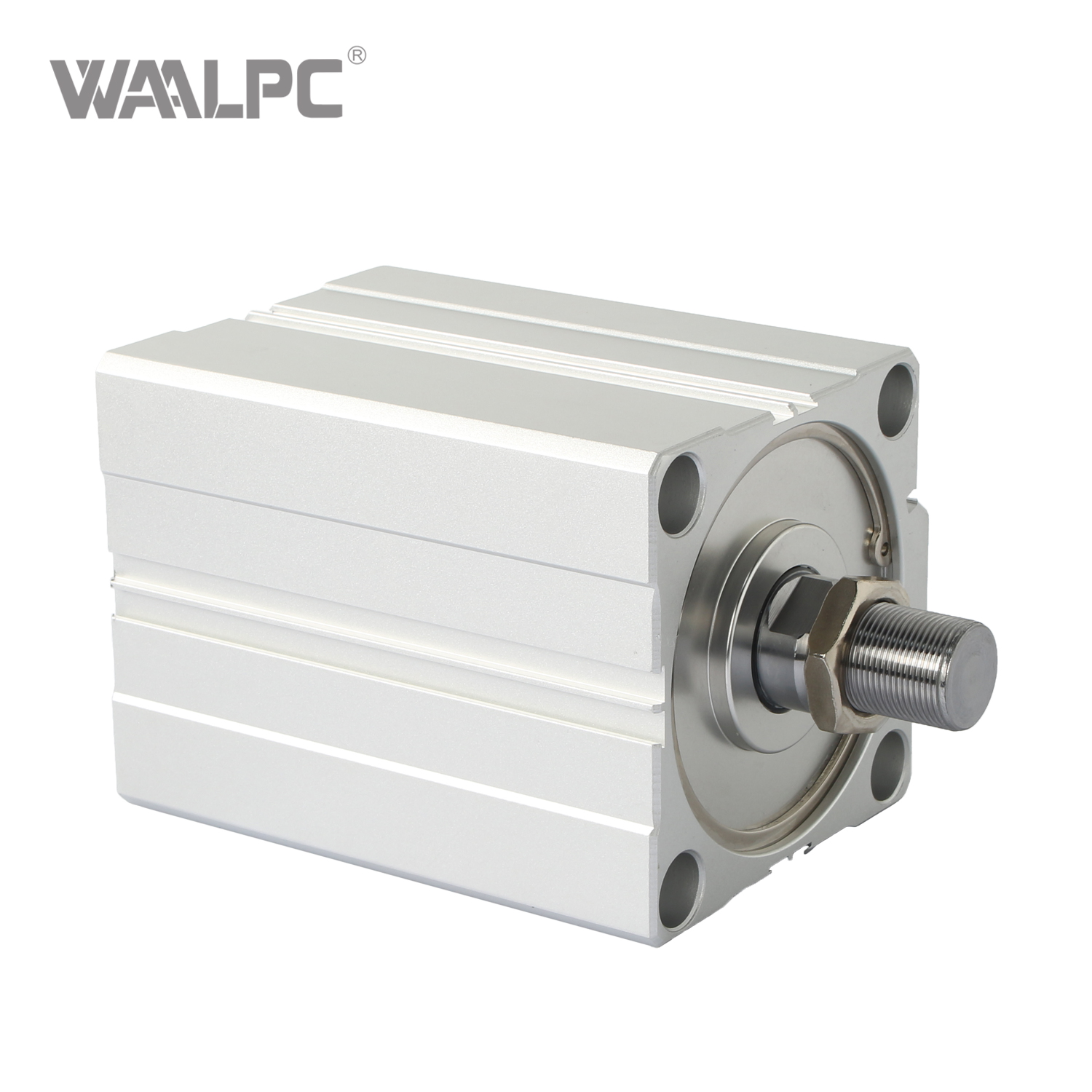

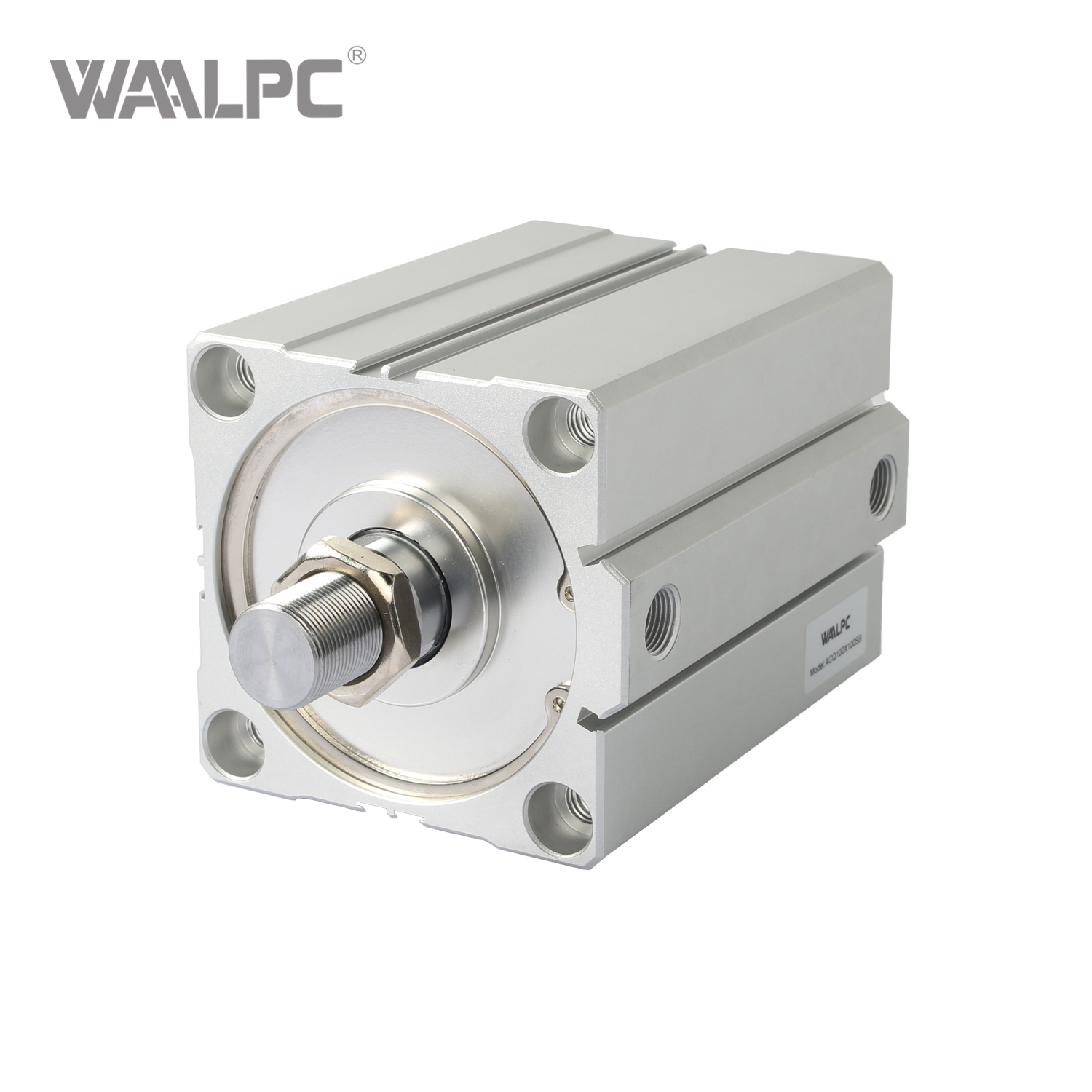

订购代码
数据表
| 缸径(mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| 动作类型 | 双作用 | ||||||||||
| 单作用-推式、单作用-拉式 | - | ||||||||||
| 工作介质 | 空气（经40μm滤芯过滤） | ||||||||||
| 工作压力 | 双作用 | 0.15~1.0MPa(22~145psi) | |||||||||
| 单作用 | 0.2~1.0MPa(28~145psi) | ||||||||||
| 耐压 | 1.5MPa(215psi) | ||||||||||
| 温度 | -20~70℃ | ||||||||||
| 速度范围(mm/s) | 双作用：30~500mm/s；单动：50~500mm/s | ||||||||||
| 行程公差 | 行程≤100 行程>100 | ||||||||||
| 坐垫类型 | 保险杠 | ||||||||||
| 端口尺寸 | M5*0.8 | PT1/8 | PT1/4 | PT3/8 | |||||||
* PT、NPT、G 螺纹可供选择。
中风
| 缸径(mm) | 标准行程(mm) | 最大限度。标准中风 | 最大限度。中风 | ||
| 不带磁铁 | 带磁铁 | ||||
| 12 | 双作用 | 5 10 15 20 25 30 35 40 45 50 | 50 | 80 | 70 |
| 单作用 | 5 10 15 20 | 20 | - | - | |
| 16 | 双作用 | 5 10 15 20 25 30 35 40 45 50 55 60 | 60 | 80 | 70 |
| 单作用 | 5 10 15 20 | 20 | - | - | |
| 20 | 双作用 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | 140 | 130 |
| 25 | 单作用 | 5 10 15 20 25 30 | 30 | - | - |
| 32 40 | 双作用 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | 100 | 100 |
| 50 63 | 单作用 | 5 10 15 20 25 30 | - | - | - |
| 80 100 | 双作用 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | - | - | - |

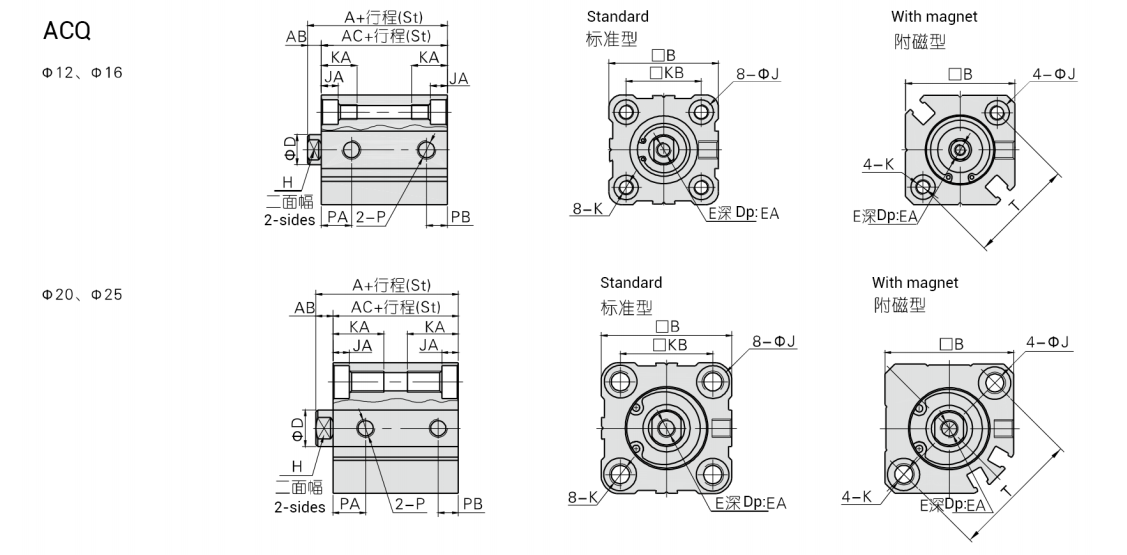

结构及尺寸(MM)
| 类型 | 标准 | 带磁铁 | AB | B | D | E | EA | H | J | 日本航空协会 | K | KA | 知识库 | P | 标准 | 带磁铁 | T | ||||||||
| 孔径 | A | 交流电 | A | 交流电 | PA | PB | PA | PB | |||||||||||||||||
| 中风 | St≤50 | 圣=55 | St≥60 | St≤50 | 圣=55 | St≥60 | |||||||||||||||||||
| 12 | 20.5 | - | - | 17 | - | - | 31.5 | 28 | 3.5 | 25 | 6 | M3*0.5 | 6 | 5 | 6 | 3.5 | M4*0.7 通孔。孔径： Φ3.4 | 11 | 15.5 | M5*0.8 | 7.5 | 5 | 9 | 7 | 22 |
| 16 | 22 | 22 | 22 | 18.5 | 18.5 | 18.5 | 34 | 30.5 | 3.5 | 29 | 8 | M4*0.7 | 8 | 6 | 6 | 3.5 | M4*0.7 通孔。孔径：Φ3.4 | 11 | 20 | M5*0.8 | 8 | 5.5 | 9.5 | 5.5 | 28 |
| 20 | 24 | - | 34 | 19.5 | - | 29.5 | 36 | 31.5 | 4.5 | 36 | 10 | M5*0.8 | 7 | 8 | 9 | 5.5 | M6*1.0 直通。孔径：Φ5.2 | 17 | 25.5 | M5*0.8 | 9 | 5.5 | 9.5 | 5.5 | 36 |
| 25 | 27.5 | - | 37.5 | 22.5 | - | 32.5 | 37.5 | 32.5 | 5 | 40 | 12 | M6*1.0 | 12 | 10 | 9 | 5.5 | M6*1.0 直通。孔径：Φ5.2 | 17 | 28 | M5*0.8 | 11 | 5.5 | 11 | 5.5 | 40 |
