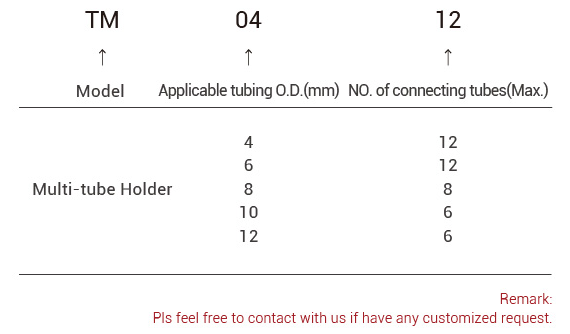

订购代码
规格
| 模型 | TM-04 | TM-06 | TM-08 | TM-10 | TM-12 |
| 环境温度 | -20至60℃ | ||||
| 材料 | 阻燃聚丙烯（相当于UL-94标准V-0） | ||||
| 颜色 | 黑色的 | ||||
| 配饰 | 安装用 十字槽沉头自攻螺钉（铬酸锌） | ||||
适用管材
| 管材材质 | 尼龙、软尼龙、聚氨酯、其他软塑料管 |
| 管材外径 | Φ4、Φ6、Φ8、Φ10、Φ12 |

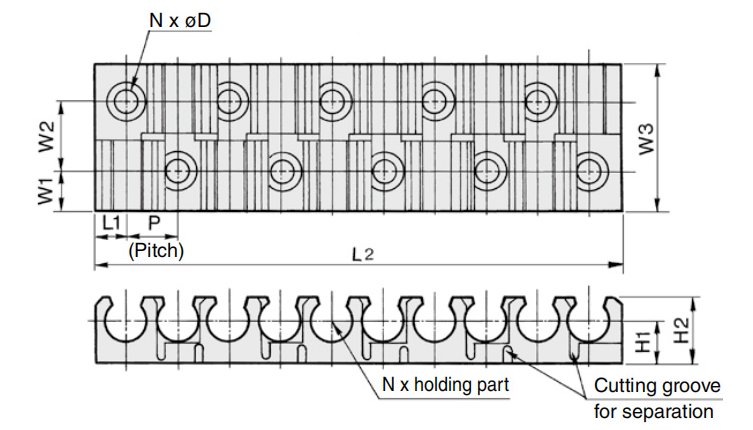

结构及尺寸(MM)
| 适用管材外径(mm) | 模型 | N 不。固定零件数量 | P | L1 | L2 | W1 | W2 | W3 | G1 | G2 | ΦD | 安装螺丝 |
| (标称*长度) | ||||||||||||
| 4 | TM-04 | 12 | 6 | 3.25 | 72.5 | 4.5 | 8 | 17 | 5 | 7.5 | 22 | 2*6 |
| 6 | TM-06 | 12 | 7.5 | 4.5 | 91.5 | 5.5 | 10 | 21 | 6.5 | 10 | 2.8 | 2.6*8 |
| 8 | TM-08 | 8 | 9.5 | 5.5 | 77.5 | 6 | 11 | 23 | 7.5 | 12 | 2.8 | 2.6*8 |
| 10 | TM-10 | 6 | 12.5 | 7.5 | 77.5 | 6.5 | 12 | 25 | 8.8 | 14.3 | 3.2 | 3*8 |
| 12 | TM-12 | 6 | 15 | 9 | 93 | 6.5 | 12 | 25 | 9.8 | 16.3 | 3.2 | 3*8 |
