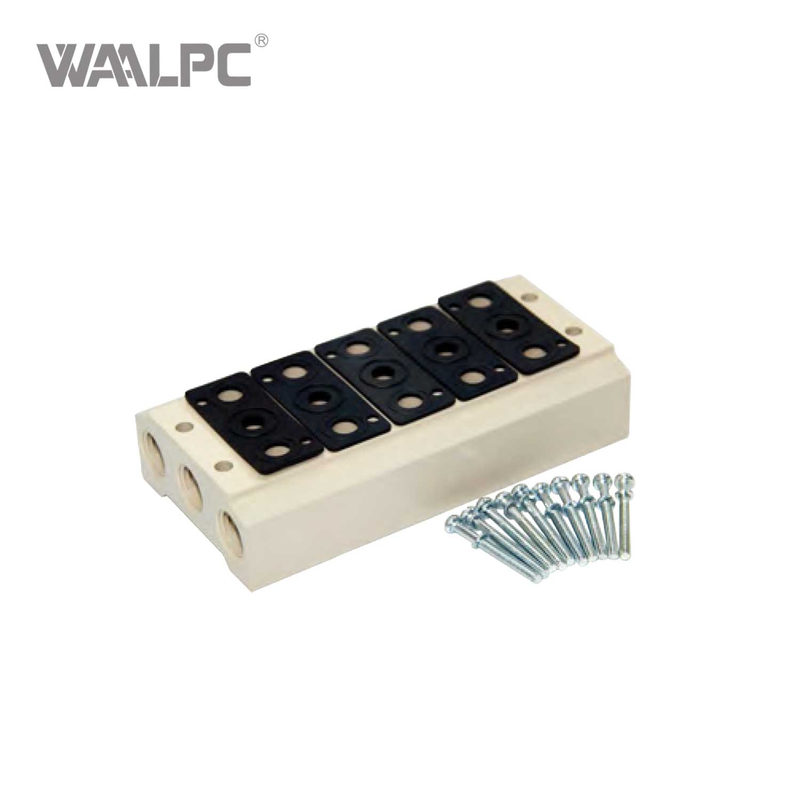

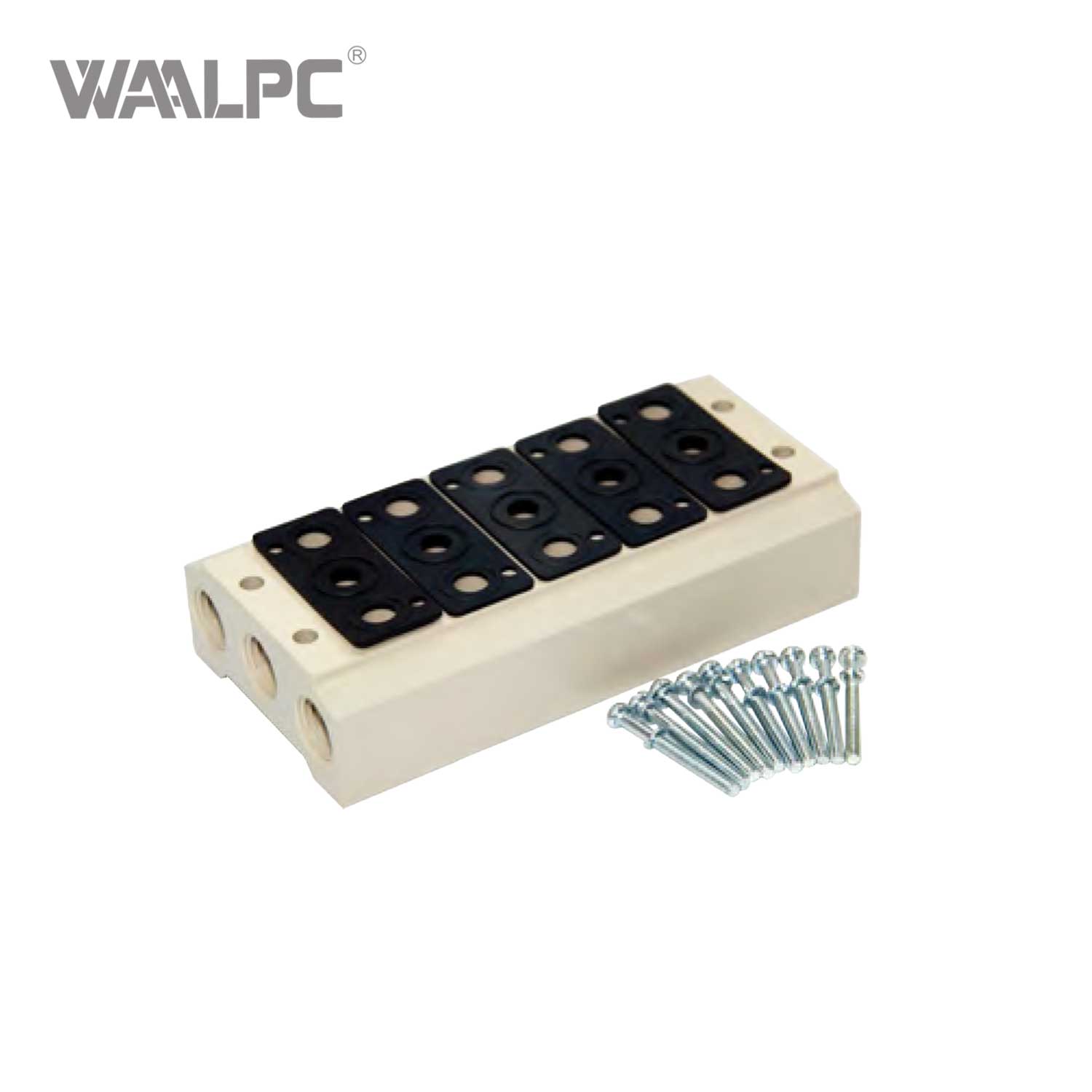

统一的阀块取代了单独的阀门安装
与离散阀门设置相比,占地面积减少 80%
非常适合受限机械(例如机器人、装配单元)
集成式供气/配电廊道
DIN 标准电气连接器(IP65 保护)
无需工具即可在 3 分钟内更换电磁阀
防漏激光焊接铝合金机身
工作压力:0.1~0.8 MPa,温度:-20°C 至 70°C

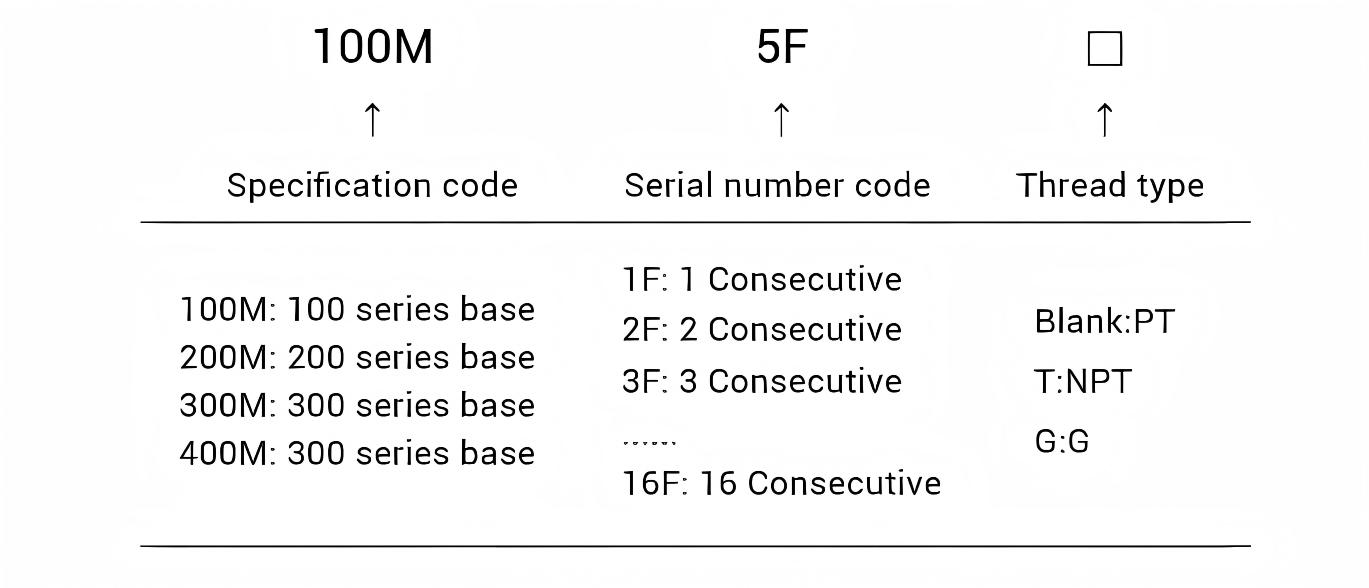

订购代码

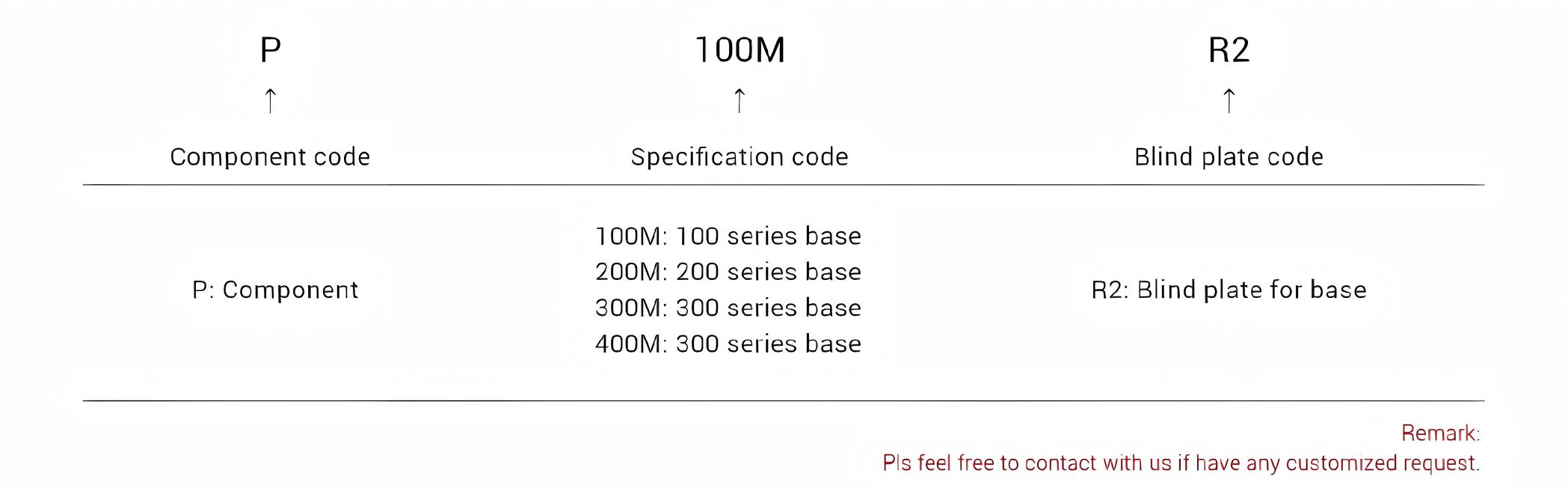

盲板订购代码

数据表
型号 | 100M | 200M | 300M | 400M | ||||
工作介质 | 空气(经40um以上滤网过滤) | |||||||
| 工作温度范围 | -20~70℃ | |||||||
| 适用阀体系列 | 4V 100系列 | 4V 200系列 | 4V 300系列 | 4V 400系列 | ||||
5V 100系列 | 5V 200系列 | 5V 300系列 | 5V 400系列 | |||||

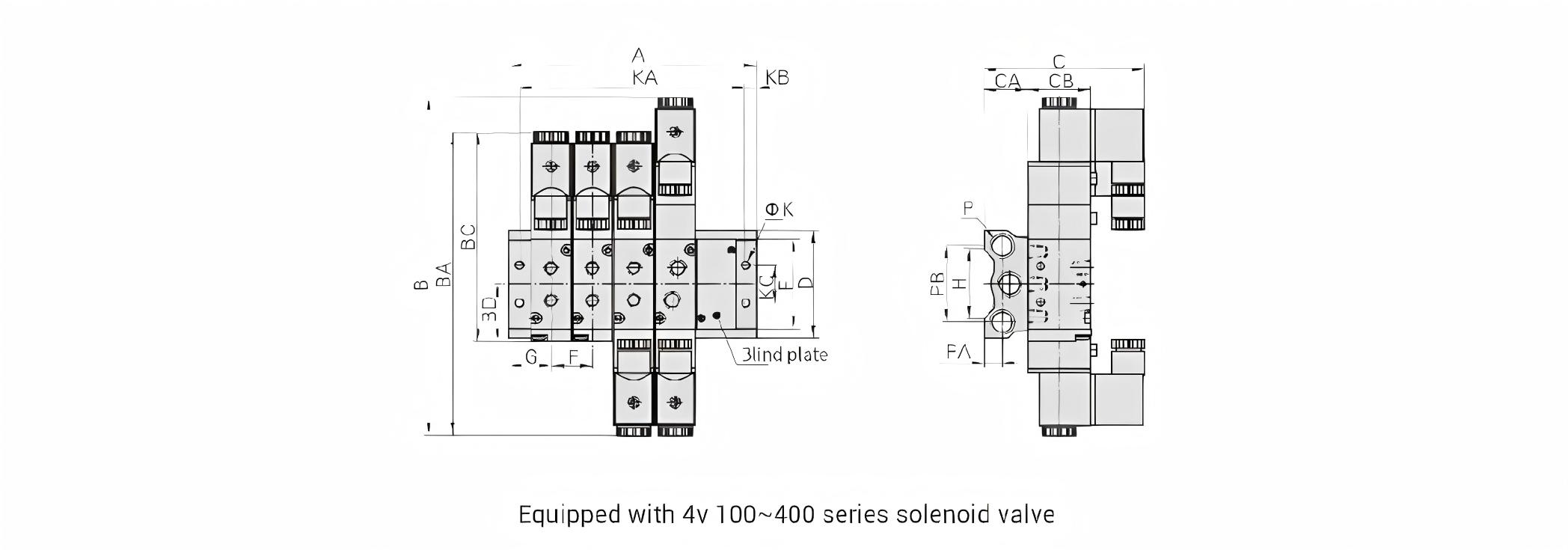

外形尺寸及结构

| 型号 | B | BA | BC | BD | C | CA | CB | D | E | F | G | H | K | KB | KC | P | PA | PB |
100M口F | 154.5 | 142.5 | 99.5 | 28 | 77 | 22 | 27 | 57.5 | 43 | 19 | 19 | 36 | 4.5 | 5 | 20 | PT1/4 | 10 | 40 |
| 200M口F | 189 | 171 | 117 | 31.7 | 91 | 24 | 35 | 60 | 52 | 23 | 22 | 38 | 4.5 | 5 | 21 | PT1/4 | 10 | 42 |
| 300M口F | 208 | 190 | 135 | 40 | 97 | 28 | 40 | 75 | 64 | 28 | 26 | 54 | 4.5 | 5 | 26 | PT3/8 | 13.5 | 53 |
| 400M口F | 243 | 223 | 168.5 | 57 | 107 | 33 | 50 | 100 | 94 | 35 | 30.5 | 75 | 5.5 | 6 | 32 | PT1/2 | 15 | 68 |
| 型号 | A | |||||||||||||||
| 1F | 2F | 3F | 4F | 5F | 6F | 7F | 8F | 9F | 10F | 11F | 12F | 13F | 14F | 15F | 16F | |
| 100M口F | 38 | 57 | 76 | 95 | 114 | 133 | 152 | 171 | 190 | 209 | 228 | 247 | 266 | 285 | 304 | 323 |
| 200M口F | 44 | 67 | 90 | 113 | 136 | 159 | 182 | 205 | 228 | 251 | 274 | 297 | 320 | 343 | 366 | 389 |
| 300M口F | 52 | 80 | 108 | 136 | 164 | 192 | 220 | 248 | 276 | 304 | 332 | 360 | ||||
| 400M口F | 61 | 96 | 131 | 166 | 201 | 236 | 271 | 306 | ||||||||
| 型号 | KA | |||||||||||||||
| 1F | 2F | 3F | 4F | 5F | 6F | 7F | 8F | 9F | 10F | 11F | 12F | 13F | 14F | 15F | 16F | |
| 100M口F | 28 | 47 | 66 | 85 | 104 | 123 | 142 | 161 | 180 | 199 | 218 | 237 | 256 | 275 | 294 | 313 |
| 200M口F | 34 | 57 | 80 | 103 | 126 | 149 | 172 | 195 | 218 | 241 | 264 | 287 | 310 | 333 | 356 | 379 |
| 300M口F | 42 | 70 | 98 | 126 | 154 | 182 | 210 | 238 | 266 | 294 | 322 | 350 | ||||
| 400M口F | 49 | 84 | 119 | 154 | 189 | 224 | 259 | 294 | ||||||||
