| 功能类别 | M3系列 | M5系列 |
| 阀门功能 | 3/2 路(常闭/常开) | 5/2 路(双先导) |
| 主要驱动 | 手动按钮、拨动开关或机械滚轮/柱塞 | 手动杆、旋钮、手掌按钮或机械滚轮 |
| 核心优势 | • 尺寸紧凑,节省面板空间。 • 滑动阀芯设计确保一致的驱动力。 • 一体式排气口,方便安装消声器。 | • 多个可互换头,用于多种安装和操作。 • 适用于工业环境的坚固铝制机身。 • 可靠的换档可实现精确的执行器控制。 |
| 密封与润滑 | 标准NBR密封件;可实现无油运行。 | 标准NBR密封件;与润滑或无油空气兼容。 |
| 典型端口尺寸 | M5螺纹 | G1/8''、G1/4'' 或 M5 螺纹 |

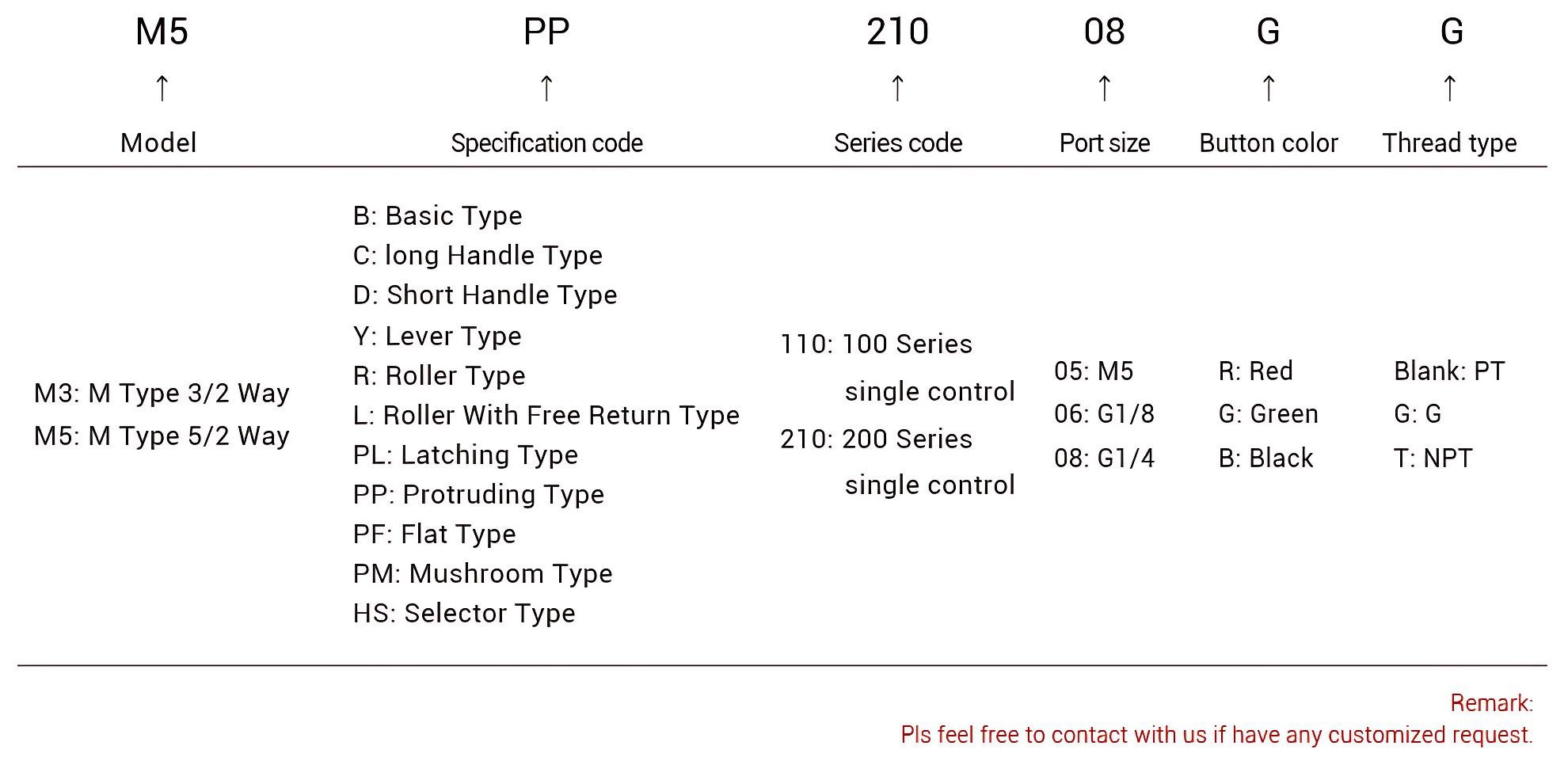

订购代码

规格
| 型号 | M5B | M5C | M5D | M5R | M5L | M5Y | M5PM | M5PP | M5PF | M5PL | M5HS | |
| 工作介质 | 空气(经40um滤芯过滤) | |||||||||||
| 操作 | 外控直动式 | |||||||||||
| 端口尺寸[注1] | 05:M5:06:G1/8; 08:G1/4 | |||||||||||
| 孔口尺寸 | 迷你型 | 05:2.5平方毫米(Cv=0.14) | ||||||||||
| 110型 | 06:8.0平方毫米(Cv=0.45) | |||||||||||
| 210型 | 06:9.0平方毫米(Cv=0.50);08:12.0平方毫米(Cv=0.67) | |||||||||||
| 阀门类型 | 5/2 | |||||||||||
| 润滑[注2] | 不需要 | |||||||||||
| 压力范围 | 0~1.0兆帕(0~145psi) | |||||||||||
| 耐压 | 1.5兆帕(215psi) | |||||||||||
| 温度 | -20~70℃ | |||||||||||
| 机身材质 | 铝合金 | |||||||||||
[注1]有PT螺纹、G螺纹、NPT螺纹可供选择。
[注2]一旦使用润滑空气,请继续使用相同的介质以优化阀门的使用寿命。建议使用ISO VG32或同等润滑油。

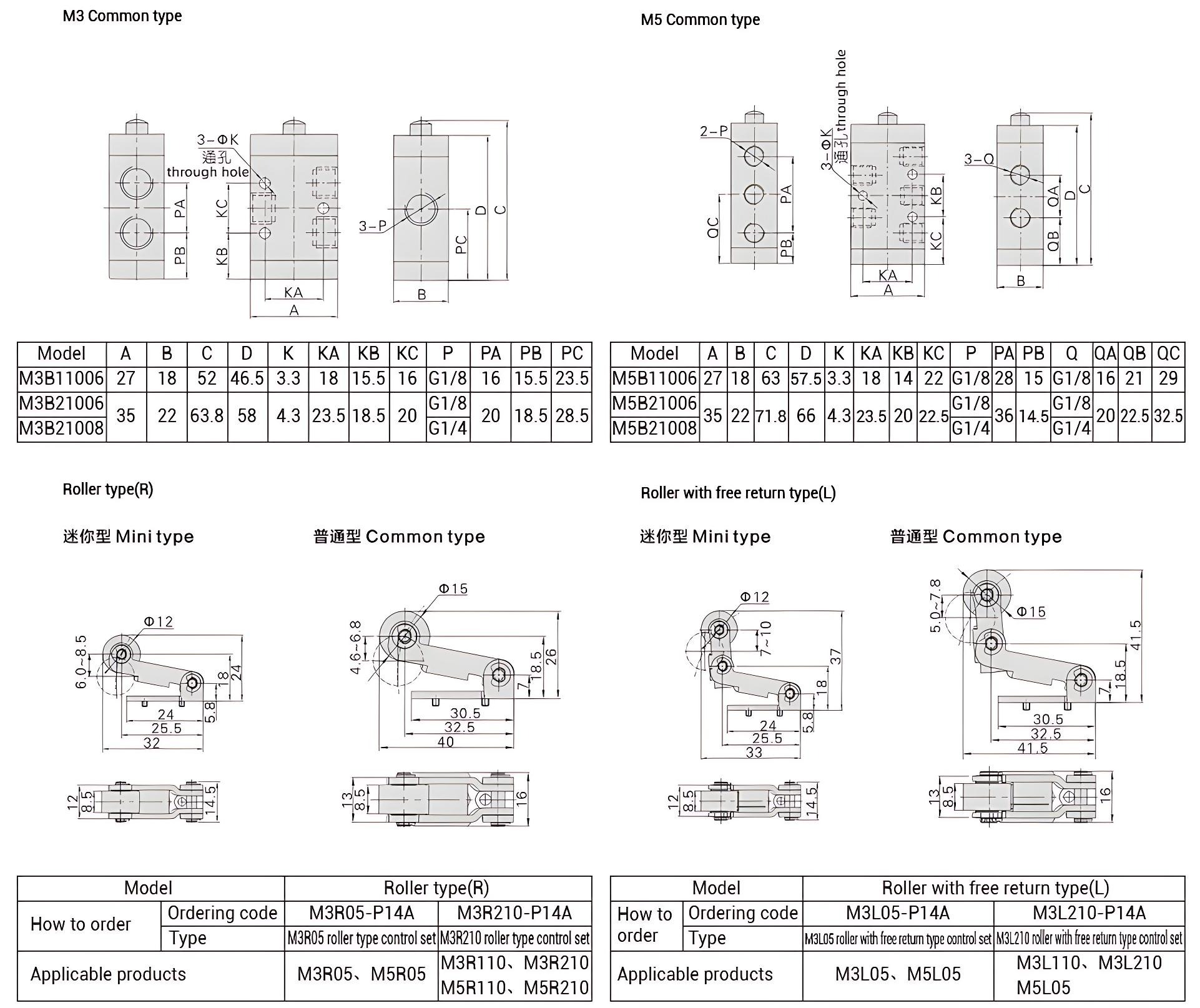

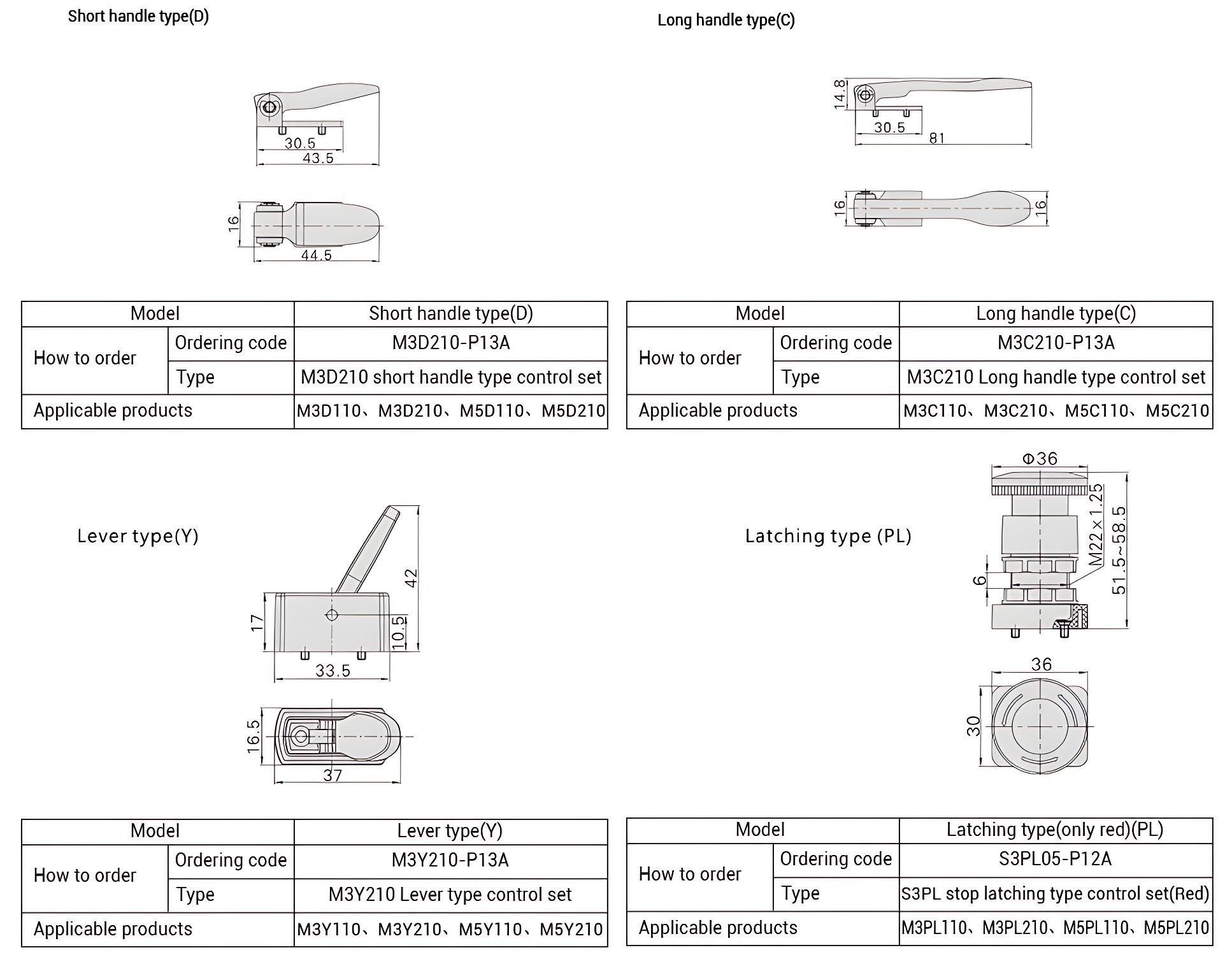

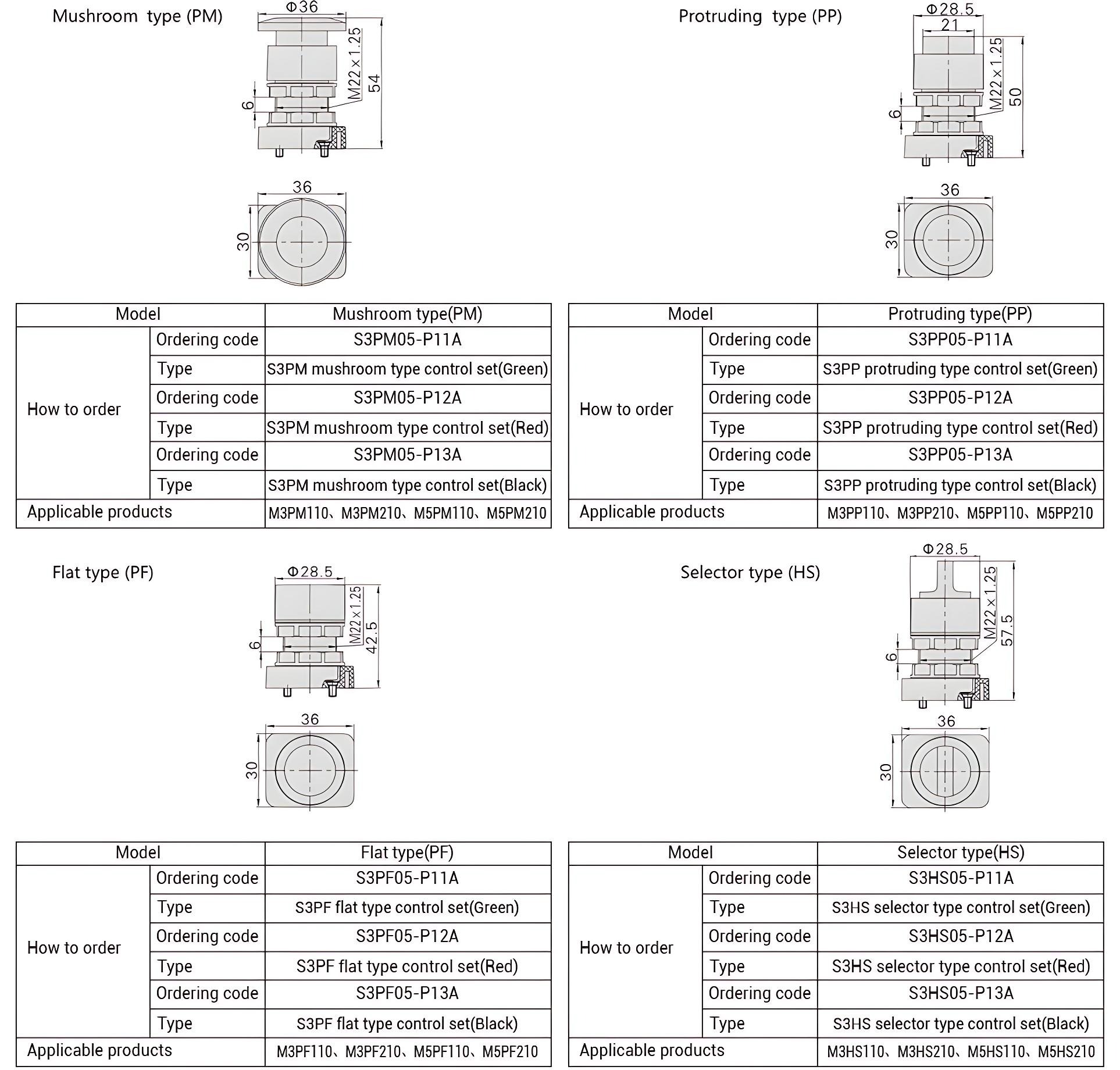

外形尺寸及结构
