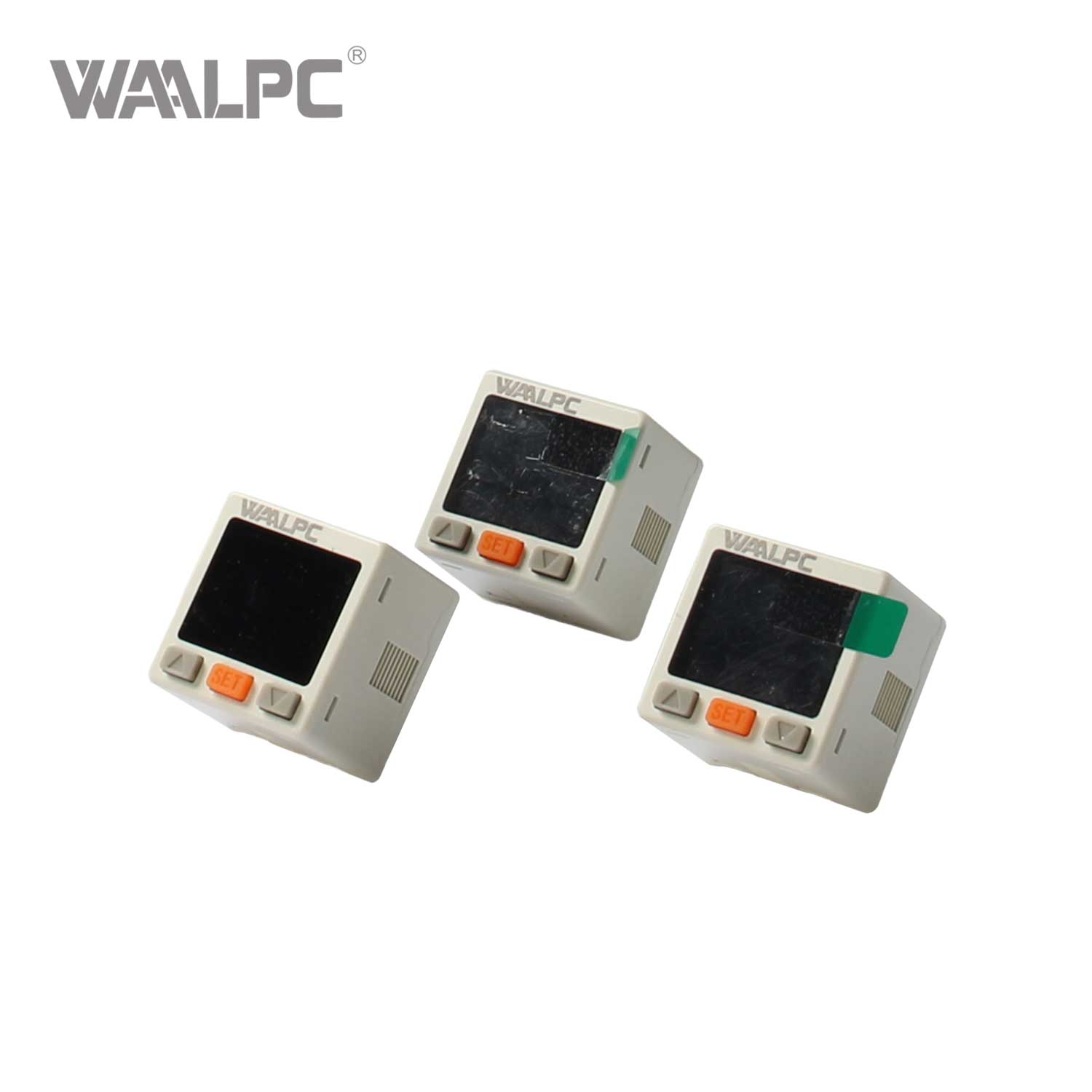

1. 清晰的数字显示
背光 LCD/LED 屏幕,可自定义单位(psi、bar、kPa、MPa)。
可编程警报、数据记录和 HART/Modbus 通信协议。
无活动部件,耐振动/冲击,且长期稳定。

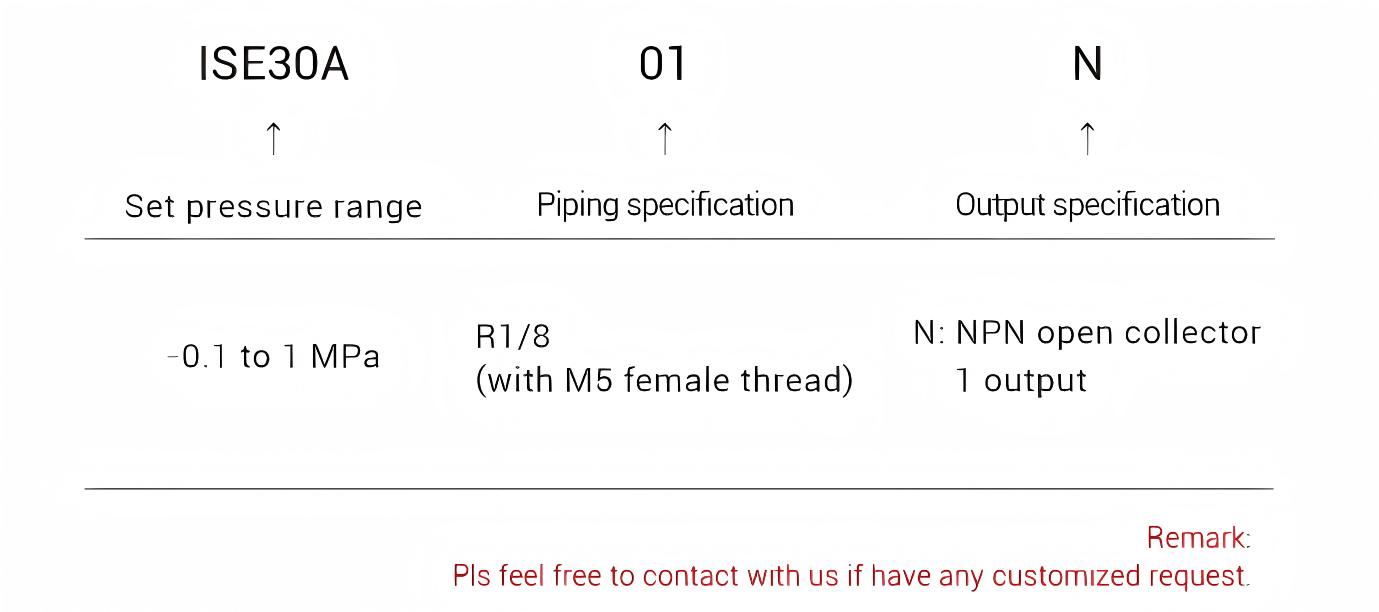

订购代码

数据表
| 型号 | ISE30A(正压) | ||
| 额定压力范围 | -0.100至1.000兆帕 | ||
| 设定压力范围 | -0.105~1.050MPa | ||
| 承受压力 | 1.5兆帕 | ||
| 最小显示单位 | 0.001MPa | ||
| 适用流体 | 空气、惰性气体和不可燃气体 | ||
| 电源电压 | 12~24V DC±10%,纹波(pp) 10%以下(防反接) | ||
| 消耗电流 | 40mA以下 | ||
| 开关量输出 | NPN或PNP集电极开路输出:1路输出 NPN或PNP集电极开路输出:2个输出(可选) | ||
| 最大限度负载电流 | 80毫安 | ||
| 最大限度施加电压 | 28V(NPN输出) | ||
| 残余电压 | 1V或更低(80mA负载电流时) | ||
| 响应时间 | 2.5 ms以下(带防抖功能:选择20、100、500、1000、2000ms) | ||
| 短路保护 | 提供 | ||
| 重复性 | ±0.2%FS ±数字 | ||
| 迟滞 | 滞回模式 | 0至变量*1 | |
| 窗口比较器模式 | |||
| 模拟输出 | 输出电压 | 0.6 至 5V ±2.5%FS | |
| 线性度 | ±1%满量程 | ||
| 输出阻抗 | 约1kΩ | ||
| 输出电流(额定压力范围) | 2.4至20毫安 ±2.5%满量程 | ||
| 线性度 | ±1%满量程 | ||
| 负载阻抗 | 最大限度 负载阻抗:300Ω(电源电压12V DC时) 600Ω(电源电压24V DC时) 最小负载阻抗:50Ω | ||
| 展示 | 4位、7段、双色显示(红/绿) | ||
| 显示精度 | ±2%FS±1digit(环境温度25±3℃时) | ||
| LED指示灯 | 输出 ON 时 LED 亮起 OUT1:绿色 Out2:红色 | ||
| 环境 | 外壳 | IP40 | |
| 环境温度范围 | 操作:0至50℃,存储:-10至60℃(无冷凝或冻结) | ||
| 环境湿度范围 | 操作、储存:35 至 85%RH(无冷凝) | ||
| 耐电压 | 1000 VAC,端子和外壳之间 1 分钟 | ||
| 绝缘电阻 | 500V DC 端子和外壳之间为50 MΩ 或以上 | ||
| 温度特性 | ±2%FS(25℃参考) | ||
| 引线 | 耐油乙烯橡胶电缆 3芯ø3.5,2m 4芯导体截面积:0.15mm 2(AWG26) 绝缘体外径:1.0mm | ||
| 标准 | CE 标记(EMC 指令、RoHS 指令)、UL/CSA | ||

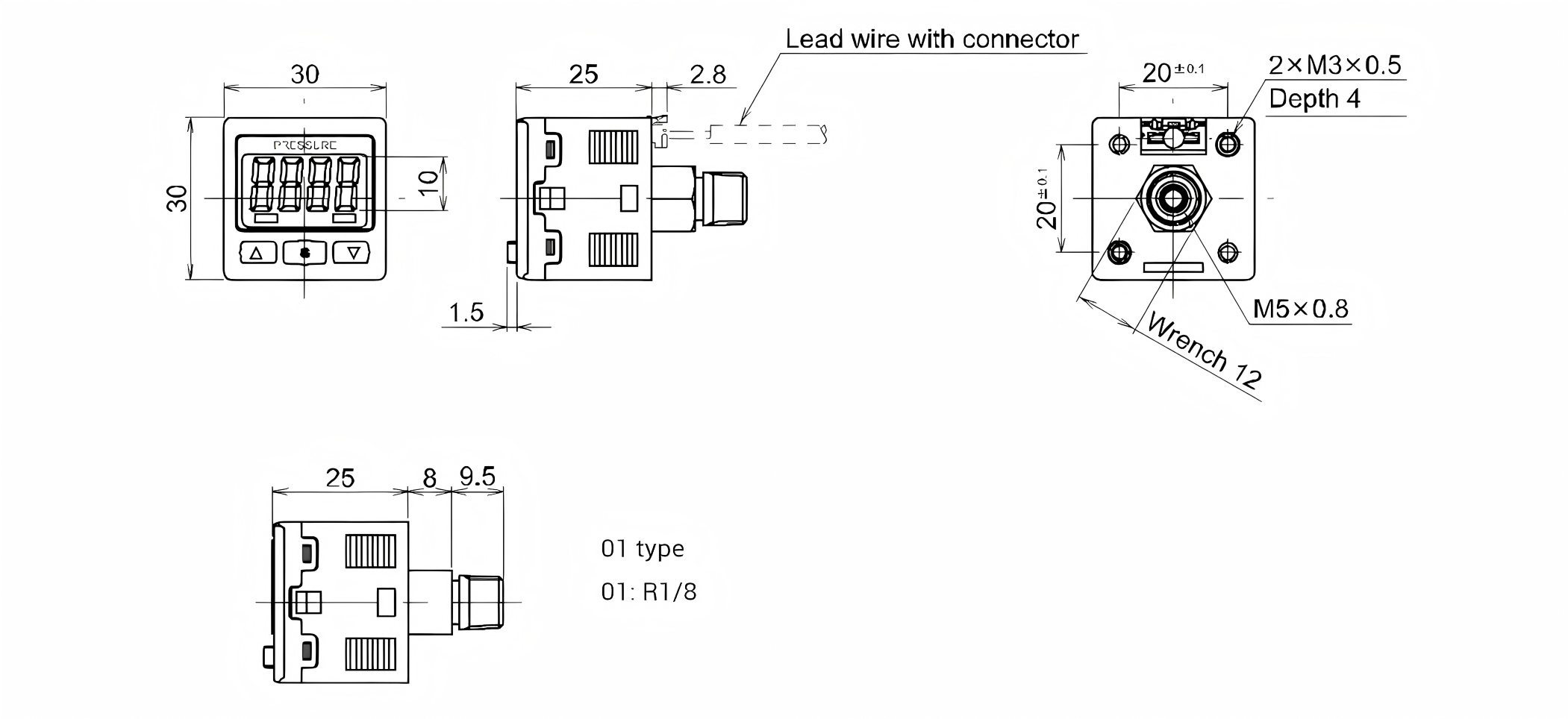

结构
