订购代码
YSY -7 1- 20- 5 L Z D- 02
① ② ③ ④ ⑤ ⑥ ⑦
象征 | 内容 |
① | YSY7000系列 |
② 功能 | 1：二位单电控； 2：二位双电控； 3：三位中封型； 4：三位中漏型； 5：三位中压型 |
③ 电压 | 5：DC24V，6：DC12V，V：DC6V， 3：AC110V，4：AC220V |
④ 导线引出方式 | L：90直角线长300mm， M：180水平线长度300mm，X：直接引线式 |
⑤ 指示灯 | Z：带指示灯和过压保护 空白：不带指示灯 |
⑥ 手动操作模式 | D：车刀压下时旋转锁紧型，空白：无 |
⑦ A.B接口螺纹 | 02：G1/4 |
数据表
阀位功能 | 二位五通、三位五通（中密封、中泄漏、中压力） | 介质和环境温度 | -5℃~50℃ （但不结冰） |
操作方法 | 隔断 | 工作介质 | 过滤后的压缩空气 （过滤精度等级符合IS08573-15.4.4）或惰性气体 |
安装方法 | 免费安装 | 最大工作频率 | 15赫兹 |
标称流量 | 370升/分钟(PA) | 响应时间 | ≤12ms |
电压 | DC6V、DC12V、DC24V、AC110V、AC220V | 工作周期 | 100%连续运行 |
电压容差 | ±10% | 电气连接 | 插座或直接引线 |
功耗 | 0.4W | 润滑 | 不必要 |
实验生活 | 7000万次 | ||

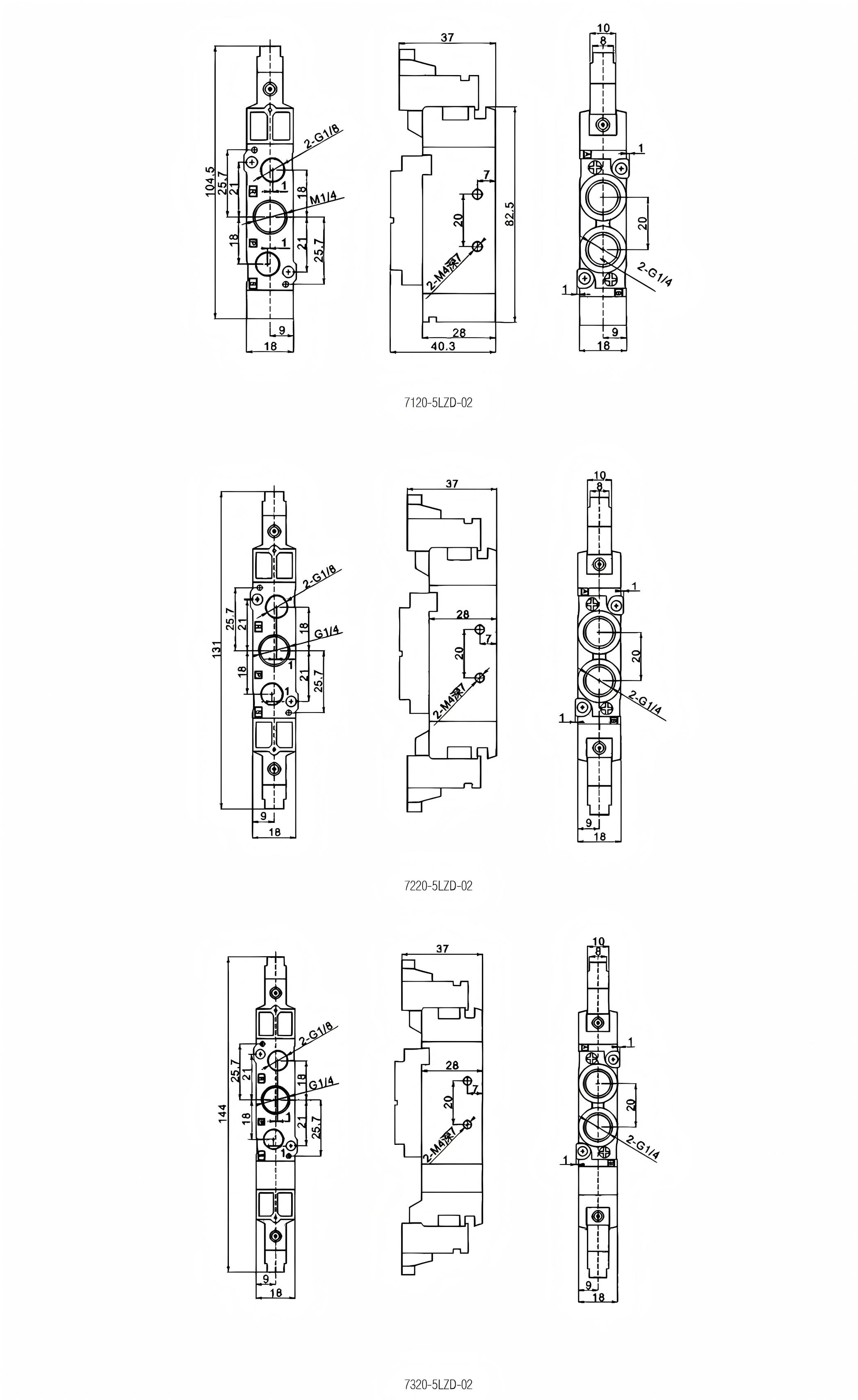

结构
