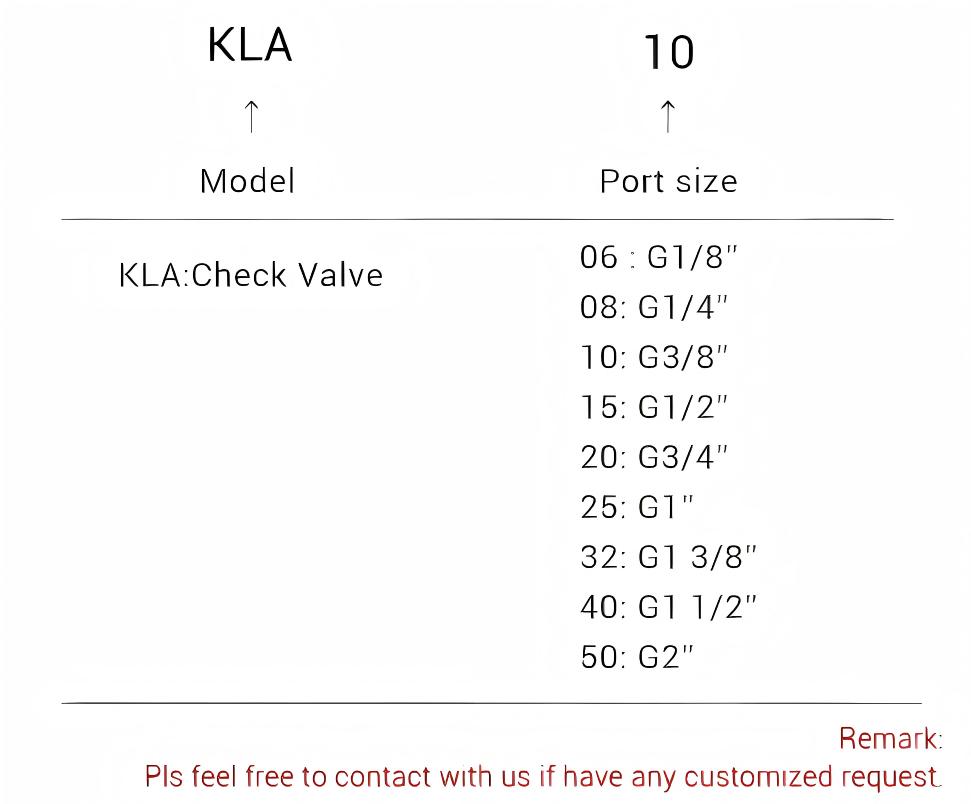

订购代码
数据表
| 型号 | KLA-06 | KLA-08 | KLA-10 | KLA-15 | |
| 工作介质 | 空气 | ||||
| 工作压力范围 | 0.5~9.5公斤力/厘米2 | ||||
| 确保耐压 | 15.0公斤力/厘米2 | ||||
| 工作温度范围 | -5~60℃ | ||||
| 材质主体 | 铝合金6061-T6 | 铝合金ADC-12 | |||
| 信号压力接口尺寸 | PT(NPT)1/4 | NPT1/4 | |||
| 标准额定流量（L/min） | 止回阀 | 200 | 450 | 1250 | 1650 |
| 单向阀 | 400 | 800 | 1500 | 2000 | |

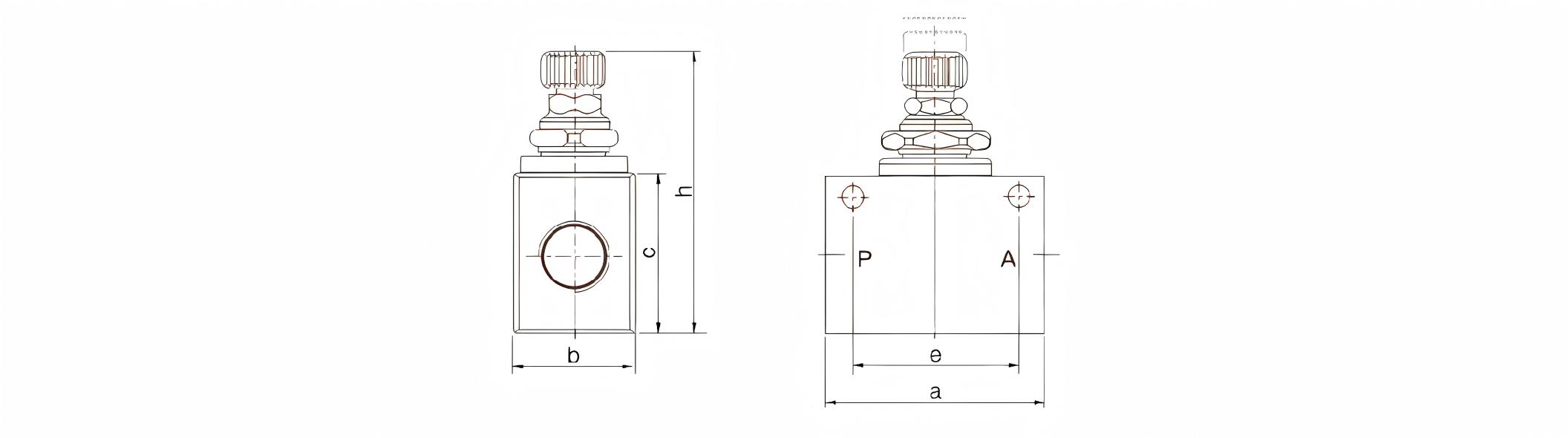

结构
| 型号 | 压力(A) | a | b | c | e | f | g | h |
| KLA-06 | G1/8 | 40 | 20 | 32 | 30 | 5.5 | 4 | 62~70 |
| KLA-08 | G1/4 | |||||||
| KLA-10 | G1 1/8 | 50 | 25 | 40 | 37 | 6 | 5 | 78~86 |
| KLA-15 | G1/2 | 60 | 28 | 50 | 45 | 7 | 7 | 88~98 |
| KLA-20 | G3/4 | 65 | 35 | 60 | 45 | 8 | 7 | 100~112 |
| KLA-25 | G1 | 65 | 45 | 60 | 45 | 7 | 7 | 100~112 |
| KLA-32 | G1 1/4 | 85 | 55 | 65 | 68 | 10 | 7 | 110~125 |
| KLA-40 | G1 1/2 | 95 | 65 | 75 | 82 | 7 | 7 | 125~140 |
| KLA-50 | G2 | 112 | 70 | 90 | 90 | 7 | 7 | 145~160 |
