MVSC 系列电磁阀 – 3/2 & 5/2 & 5/3 路气动方向控制阀完整指南

介绍

在气动自动化中，电磁阀是电气控制信号和气动执行之间的关键纽带。它接收来自 PLC 或控制器的命令，并将压缩空气引导至气缸、执行器和其他气动设备。电磁阀的可靠性、响应速度、流通能力直接决定整个系统的性能。

WAALPC MVSC 系列 是专为工业气动控制而设计的综合电磁阀系列。 MVSC 系列的阀体宽度范围为 180 至 600 ，阀门配置涵盖 3/2 路、5/2 路和 5/3 路、单线圈和双线圈选项以及多个中心位置功能，为几乎任何气动方向控制要求提供灵活、高性能的解决方案。

本指南详细介绍了MVSC系列——订购代码、技术规格、工作原理、流量特性、主要特性、应用场景、安装和选型标准。

1.什么是MVSC系列？

MVSC 系列是专 为压缩空气系统设计的这些阀门控制流向气动执行器的气流方向，从而实现诸如伸出/缩回气缸、切换真空管路和控制夹具等功能。 电磁方向控制阀系列。

阀门类型概述

2. 订购代码 – 型号命名法

MVSC 系列订购代码提供了有关阀门配置的全面信息。

订购代码结构

MVSC - 220 - 4 - E2 - C - NC - [口径]

订购代码示例

车身宽度系列指南

三、技术规格

3.1 一般规格

3.2 电气规格

3.3 流量特性

MVSC-220系列流程图显示了 二次压力（MPa） 和 流量（Nl/min）之间的关系 。曲线表明：

• 在较低流量下，二次压力保持接近一次压力

• 随着流量增加，二次压力成比例下降

• 该阀门在很宽的流量范围内保持稳定的调节

• 不同的一次压力管线（0.1–0.8 MPa）明显区分

这些数据使工程师能够在安装前验证阀门的流量是否满足系统要求。

四、工作原理

4.1 3/2 通阀 (3E1)

3/2 通阀 有 3 个端口 和 2 个位置：

手术：

• 断电（NC） ：P 闭锁； A 连接到 R（执行器排气）

• 通电：P 连接至 A； R 阻塞（执行器加压）

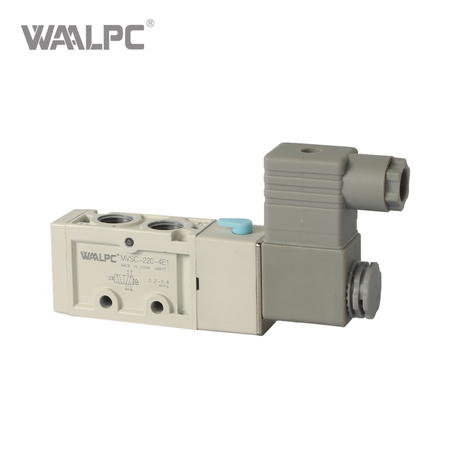

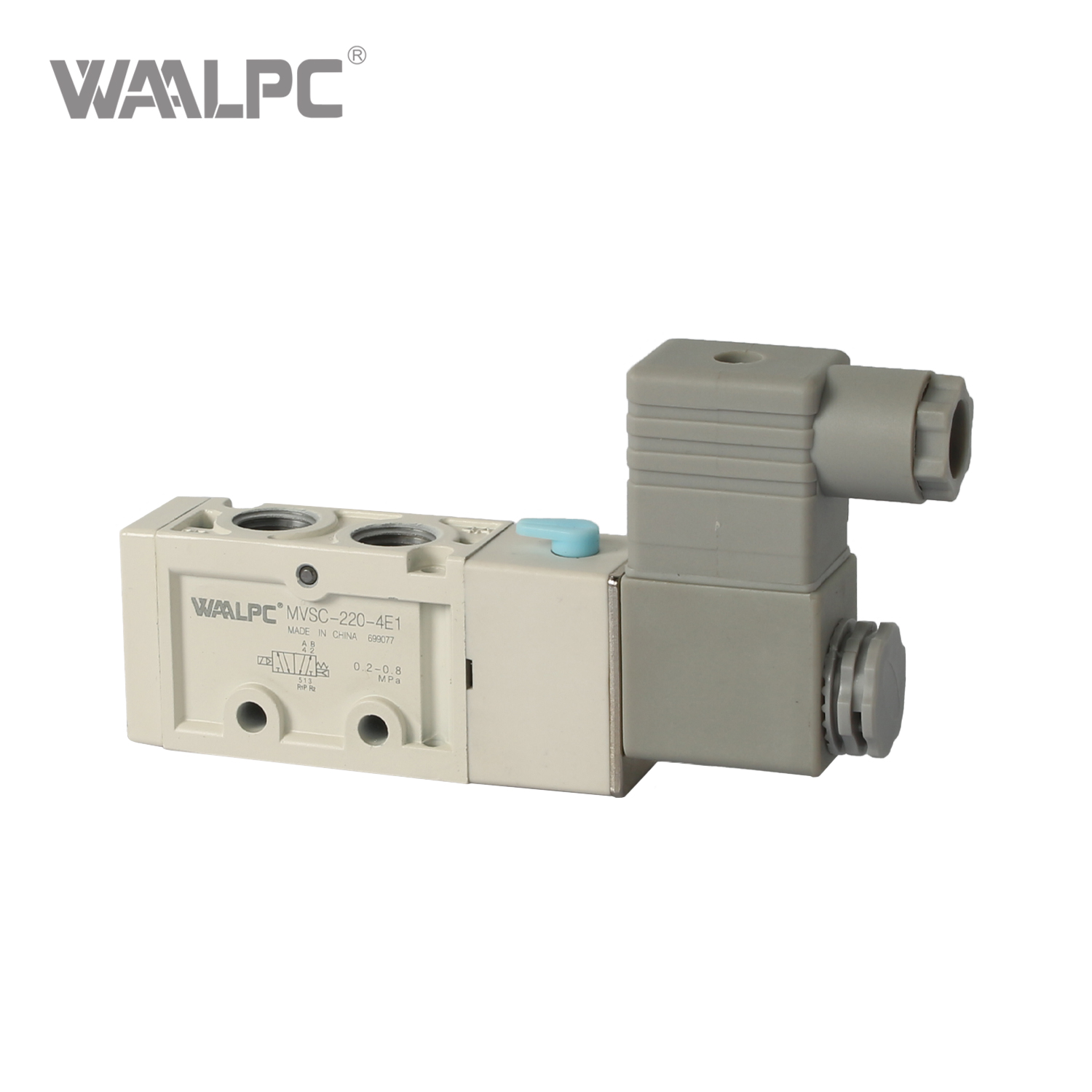

4.2 5/2 通阀（4E1 单线圈）

5/2 通阀 有 5 个端口 和 2 个位置：

手术：

• 断电：P→A、B→R2（气缸根据连接伸出或缩回）

• 通电：P→B、A→R（气缸向相反方向移动）

• 弹簧复位：断电后返回默认位置

4.3 5/2 通阀（4E2 双线圈）

端口配置与 4E1 相同，但有 两个电磁阀：

• 线圈 1 通电：P→A，B→R2

• 线圈 2 通电：P→B，A→R

• 记忆功能：断电时阀门保留最后位置

4.4 5/3 通阀 (4E2 CPR)

5/3 通阀 有 5 个端口 和 3 个位置。中心位置可以通过三种方式配置：

手术：

• 线圈 1 通电：P→A，B→R

• 两个线圈均断电（中心） ：取决于 C/P/R 配置

• 线圈 2 通电：P→B，A→R

5. 主要特点和优势

5.1 多种车身宽度

MVSC 系列有 六种阀体宽度 （180、220、260、300、460、600），可根据应用要求精确匹配流量。这消除了过度指定或指定不足的需要，从而优化了性能和成本。

5.2 综合阀门配置

从简单的 3/2 路开/关控制到具有三个中心位置选项的复杂 5/3 路控制，MVSC 系列几乎涵盖了所有气动方向控制要求。

5.3 快速响应时间

• 3/2 和 5/2 配置为 30ms

• 5/3 配置为 40ms

这种快速响应可实现高周期自动化和精确的执行器控制。

5.4 高流通能力

18mm² 有效节流孔（5/3 为 16mm²）提供充足的流量，以实现气缸的快速驱动和高效的系统运行。

5.5 多种电压选择

提供 AC110V、AC220V、AC24V、DC24V 和 DC12V 电压 — 与全球电源兼容。

5.6 F级绝缘

F 级绝缘 (155°C) 即使在高温条件下也能确保可靠运行，从而延长阀门的使用寿命。

5.7 应用范围广

阀体尺寸、阀门类型和中心位置选项的组合使 MVSC 系列几乎适用于任何工业气动应用。

六、应用场景

MVSC 系列电磁阀广泛应用于各个行业：

6.1 工业自动化

• 装配线、包装机械和物料搬运

• 机器人臂端工具和夹具控制

• 需要快速、精确驱动的拾放系统

6.2 制造

• 机床：夹紧、换刀、排屑

• 纺织机械：纱线张紧、织物处理

• 印刷设备：送纸、套准、滚筒控制

6.3 过程工业

• 食品和饮料：包装、灌装和标签

• 制药：洁净室自动化和灌装线

• 化学：在苛刻的环境中进行可靠的控制

6.4 汽车

• 装配线气动工具和夹具

• 测试检验设备

• 喷漆线和材料处理

6.5 专业应用

• 5/3 封闭中心：在行程中保持重负载

• 5/3排气中心：紧急停止时安全释放执行器

• 5/3压力中心：保持执行器两侧的压力

7. 安装指南

7.1 安装前检查

1. 验证型号：确认阀门类型、电压、端口尺寸和功能符合您的要求

2. 检查气源：确保空气经过过滤（40μm 或更好）且在压力范围内

3. 检查阀门：检查运输损坏情况

4. 验证电源：确认电压在线圈额定值的 ±10% 范围内

7.2 机械安装

1. 安装阀门：使用阀体安装孔或歧管安装

2. 连接管道：遵循端口标记（P = 入口、A/B = 工作端口、R/R2 = 排气）

3. 使用螺纹密封剂：仅在外螺纹上使用 PTFE 胶带，使第一个螺纹裸露

4. 拧紧连接：不要拧得太紧

7.3 电气连接

1. 匹配电压：确认线圈电压与电源匹配

2. 连接接线：遵循连接器类型的接线图

3. 检查接地：确保正确接地以确保安全

4. 验证保护：使用适当的熔断器或电路保护

7.4 重要安装规则

8. 维护与故障排除

8.1 日常维护

8.2 故障处理指南

8.3 使用寿命注意事项

• 空气质量：清洁、干燥、过滤的空气可延长密封件和阀芯的使用寿命

• 工作频率：较高的循环率会加速磨损

• 环境条件：极端温度和污染物会缩短寿命

• 电源：稳定电压防止线圈损坏

九、选型指南

9.1 选择标准

9.2 尺寸示例

应用：控制装配机中的双作用气缸，需要中行程停止能力，0.5MPa工作压力，G1/4端口，DC24V控制。

推荐型号：MVSC-220-4E2C-NC（5/3路，双线圈，闭芯，G1/4，DC24V）

推理：

• 5/3 封闭中心允许在中行程停止和保持气缸

• 220阀体宽度提供标准流通能力

• G1/4端口匹配系统管道

• DC24V兼容PLC输出

9.3 5/2 与 5/3 选择指南

10. 为什么选择WAALPC MVSC系列？

• ✅ 六种阀体宽度 — 180、220、260、300、460、600，实现精确的流量匹配

• ✅ 全面的配置 — 3/2、5/2 和 5/3 路选项

• ✅ 三个中心位置 — 关闭 (C)、压力 (P)、排气 (R)

• ✅ 快速响应 — 30ms (3/2 & 5/2)、40ms (5/3)

• ✅ 高流量 — 18mm²（5/3 为 16mm²）

• ✅ 多种电压选择 ——交流和直流均可

• ✅ F 级绝缘 — 在高温下可靠

• ✅ 记忆功能 — 双线圈型号保持位置

• ✅ 手动操作 — 方便安装和调试

• ✅ 宽压力范围 — 0.2–0.8 MPa (3/2 & 5/2), 0.3–0.8 MPa (5/3)

• ✅ OEM 支持 — 提供定制配置

结论

WAALPC MVSC 系列电磁阀为气动方向控制提供全面、灵活且高性能的解决方案。 MVSC 系列的阀体宽度为 180 至 600，阀门配置涵盖 3/2、5/2 和 5/3 通、三个中心位置选项以及快速响应时间，几乎可以满足任何工业气动应用的需求。

要点：

• 3E1：3/2路单线圈，18mm²孔口，30ms响应

• 4E1：5/2路单线圈，18mm²孔口，30ms响应

• 4E2：5/2路双线圈，带记忆，18mm²孔口，30ms响应

• 4E2 CPR ：5/3路双线圈，带封闭/压力/排气中心，16mm²孔口，40ms响应

• 车身宽度：180、220、260、300、460、600

• 端口尺寸：G1/8、G1/4

• 压力范围：0.2–0.8 MPa (3/2 & 5/2), 0.3–0.8 MPa (5/3)

• 电压可选：AC110V、AC220V、AC24V、DC24V、DC12V

• 应用：工业自动化、制造业、流程工业、汽车

通过为您的应用选择正确的配置并遵循正确的安装和维护程序，WAALPC MVSC 系列电磁阀将提供多年可靠、精确的控制。

有关 WAALPC MVSC 系列电磁阀的更多信息或讨论您的具体应用要求，请联系我们的技术销售团队或访问 www.waalpc.com.
