在工业气动系统中，电磁阀充当电气控制信号和气动执行之间的关键接口。它将电能转化为机械运动，以引导压缩空气的流动，从而能够精确控制气缸、夹具和其他气动执行器。当操作环境涉及腐蚀性物质、高湿度或严格的卫生要求时，标准铝阀体阀门就无法满足要求，而不锈钢不仅是一种选择，而且是必需品。

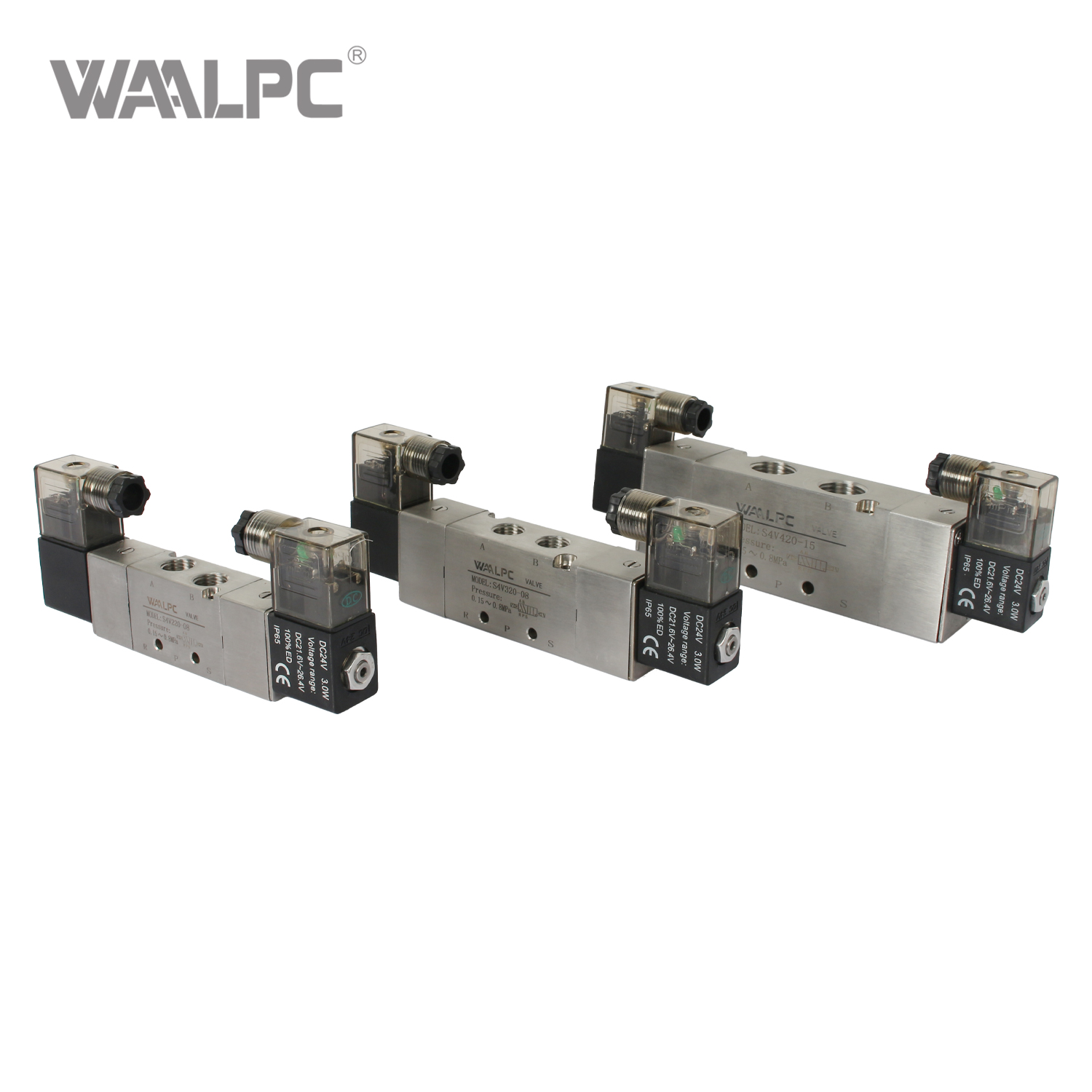

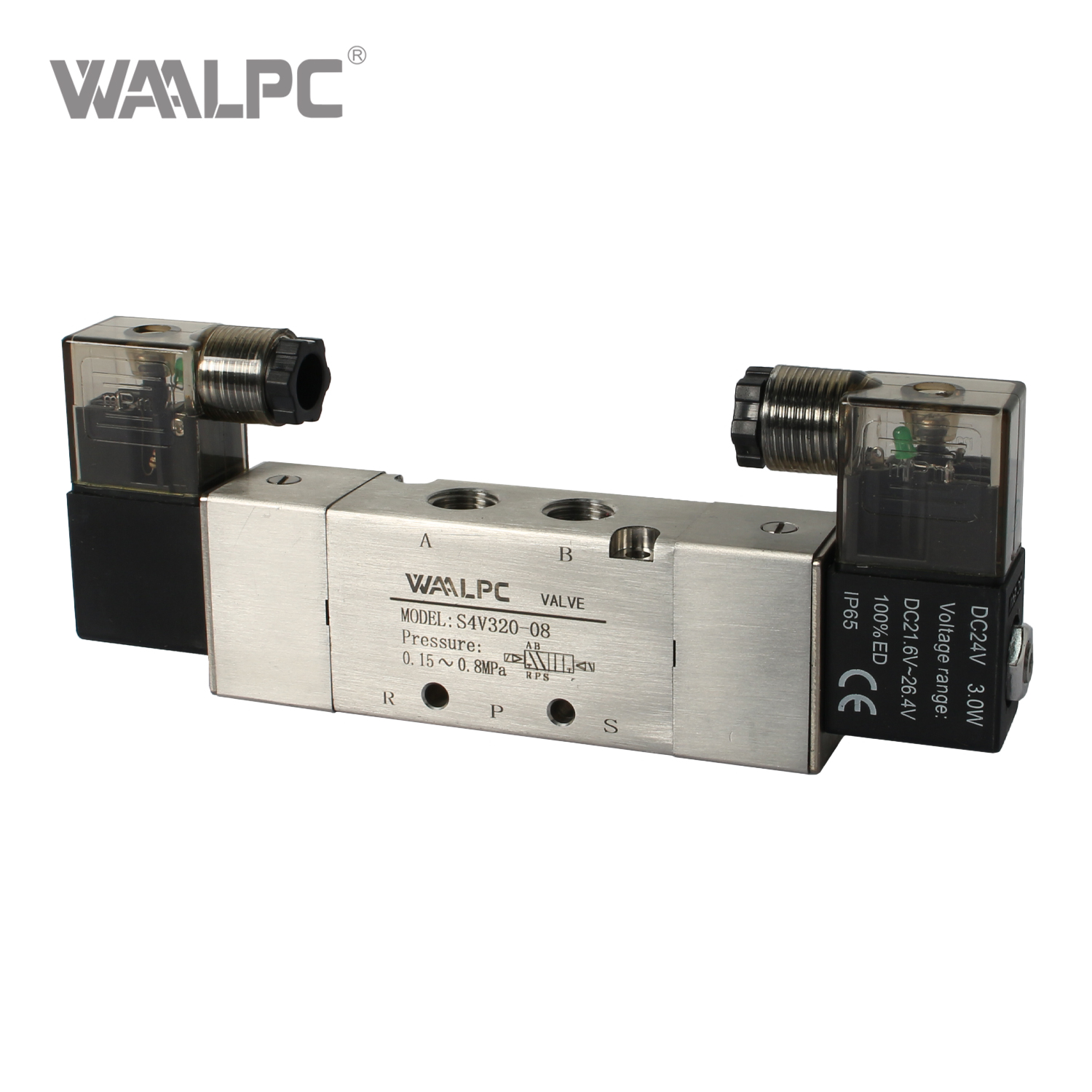

WAALPC S4V 系列 是不锈钢电磁阀系列，专为耐腐蚀、耐用性和可靠性至关重要的严苛工业环境而设计S4V 系列的型号涵盖 5/2 路单电磁阀和双电磁阀配置，以及具有三个中心位置选项的 5/3 路三位变体，为各种气动控制应用提供全面的解决方案。 。
本指南深入介绍了S4V系列不锈钢电磁阀，包括型号命名、技术规格、工作原理、应用场景、安装指南和选型注意事项。
电磁阀是一种机电操作的阀门，利用电磁线圈来控制阀门机构的开启和关闭。在气动系统中，电磁阀引导压缩空气流来驱动气缸、阀门和其他气动装置。
虽然大多数工业电磁阀出于重量和成本考虑而使用铝合金阀体，但不锈钢具有明显的优势：
特征 | 铝合金 | 不锈钢 |
|---|---|---|
耐腐蚀 | 缓和 | 出色的 |
耐化学性 | 有限的 | 优越的 |
卫生/环境卫生 | 缓和 | 优秀（易于清洁） |
耐用性 | 好的 | 卓越的 |
重量 | 轻的 | 较重 |
成本 | 降低 | 更高 |
理想的环境 | 一般工业 | 化工、海洋、食品、制药 |
不锈钢电磁阀在以下应用中至关重要：
存在腐蚀性化学物质或气体
高湿度或盐雾暴露（海洋环境）
必须满足严格的卫生标准（食品、药品）
需要长期耐用性和最少的维护
设备必须经受频繁的清洁和消毒
不锈钢316材质具有更好的耐腐蚀性能，常用于锂电池、环保、冶炼、医疗等行业，替代普通电磁阀，性能优越。
WAALPC S4V 系列 是全系列不锈钢电磁阀，专为在充满挑战的环境中提供可靠性而设计。
S4V系列型号代码遵循系统结构：
代码元素 | 意义 | 示例 |
|---|---|---|
S4V | 系列： 不锈钢四通阀 | S4V |
1 / 2 / 3 | 阀门类型：1 = 单电磁阀 5/2 路； 2 = 双电磁铁 5/2 路； 3 = 双电磁铁 5/3 路 | S4V410、S4V420、S4V430 |
0 | 车身尺寸系列 | 0（标准） |
C/E/P | 中心位置类型（仅适用于 5/3 通）：C = 封闭中心； E = 排气中心； P = 压力中心 | S4V430C、S4V430E、S4V430P |
-15 | 端口尺寸：15 = 1/2" | S4V410-15 |
模型 | 阀门类型 | 描述 |
|---|---|---|
S4V410-15 | 5/2 路，单电磁铁 | 单圈弹簧复位；一个电磁阀控制两个位置 |
S4V420-15 | 5/2 路，双电磁铁 | 双线圈；每个线圈控制一个位置；记忆功能 |
S4V430C-15 | 5/3 路，双电磁铁 | 三个位置；中心位置所有端口关闭 |
S4V430E-15 | 5/3 路，双电磁铁 | 三个位置；中心位置 所有端口均已耗尽 |
S4V430P-15 | 5/3 路，双电磁铁 | 三个位置；中心位置所有端口均受压 |
S4V 系列具有以下主要特性：
先导模式：内部先导或外部先导可供选择
滑柱结构：密封性能好，响应灵敏
三种中心位置选项 （5/3 路型号）：封闭式、排气式或压力中心式
记忆功能 （双电磁阀型号）：即使断电后也能保持位置
特殊内孔加工：低摩擦、低启动压力、长使用寿命
无需润滑：使用过滤压缩空气运行
集成阀组功能：可安装在歧管底座上以节省安装空间
手动装置：附属手动装置，方便安装调试
多种电压选择：AC220V、AC110V、AC24V、DC24V、DC12V可供选择
基于 S4V410-15/S4V420-15/S4V430系列：
范围 | 规格 |
|---|---|
模型 | S4V410-15 / S4V420-15 / S4V430C-15 / S4V430E-15 / S4V430P-15 |
体液 | 空气（经40μm滤芯过滤） |
演戏 | 内部先导式或外部先导式 |
端口尺寸 | 输入 = 输出 = 排气 = 1/2" |
孔口尺寸 (Cv) | S4V410-15 / S4V420-15：48.0mm²（Cv = 2.82） |
S4V430C-15：40.0mm²（Cv = 2.35） | |
阀门类型 | 5 端口 2 位 (S4V410/420) 或 5 端口 3 位 (S4V430) |
工作压力 | 0.15–0.8 兆帕 (21–114 磅/平方英寸) |
耐压 | 1.2 兆帕（175 磅/平方英寸） |
温度 | –20°C 至 70°C |
机身材质 | 不锈钢 |
润滑 | 不需要 |
最大限度。频率 | 3 周期/秒 |
注：PT螺纹、G螺纹、NPT螺纹均可。
范围 | 交流220V | 交流110V | 交流24V | 直流24V | 直流12V |
|---|---|---|---|---|---|
电压范围 | 交流±15% | 交流±15% | 交流±15% | 直流±10% | 直流±10% |
功耗 | 4.5VA | 4.5VA | 5.0VA | 3.0W | 2.5W |
保护 | IP65 (DIN40050) | IP65 | IP65 | IP65 | IP65 |
温度分类 | B级 | B级 | B级 | B级 | B级 |
电气入口 | 端子/索环 | 端子/索环 | 端子/索环 | 端子/索环 | 端子/索环 |
激活时间 | ≤0.05秒 | ≤0.05秒 | ≤0.05秒 | ≤0.05秒 | ≤0.05秒 |
特征 | S4V420（双电磁铁） | S4V430（双电磁阀5/3） | |
|---|---|---|---|
电磁阀 | 1 | 2 | 2 |
职位 | 2 | 2 | 3 |
记忆功能 | 无（弹簧复位） | 是的 | 是的 |
中心位置 | 不适用 | 不适用 | C/E/P（可选） |
断电状态 | 返回默认位置 | 保留最后位置 | 保留最后位置 |
最适合 | 简单的开/关控制 | 远程控制，需要内存 | 精准定位，多个停止位置 |
S4V 系列电磁阀根据 先导式（间接作用）原理 和滑动阀芯设计进行操作。
工作原理：
电磁铁通电：当电磁铁线圈通电时，会产生电磁场，吸引电枢（柱塞）。
先导阀驱动：电枢运动打开一个小的先导端口，允许压缩空气进入先导室。
阀芯位移：先导压力作用于主阀芯的一端，将其推至换档位置。这会将内部通道与阀体端口对齐。
流动方向改变：根据阀芯位置，入口 (P) 连接到出口 A 或出口 B，而另一个出口连接到排气 (R)。
断电：
对于 单电磁阀 (S4V410) ：弹簧复位将阀芯移回其默认位置
对于 双电磁阀 (S4V420/430) ：阀芯保持在其最后位置（记忆功能），直到相反的电磁阀通电
5/2 通阀有 5 个端口 和 2 个位置：
Port | 功能 |
|---|---|
1（页） | 压力入口（供应） |
2（一） | 工作端口1（至执行器） |
3（右） | 排气口1 |
4（乙） | 工作端口2（至执行器） |
5（R2） | 排气口2 |
位置 1（默认） ：P → A、B → R
位置 2（通电） ：P → B、A → R
这种配置非常适合控制双作用气缸，其中一个位置伸出气缸，另一个位置缩回气缸。
5/3 通阀有 5 个端口 和 3 个位置。第三（中心）位置可以通过三种方式配置：
中心型 | 功能 | 象征 | 最适合 |
|---|---|---|---|
C（封闭中心） | 所有端口被封锁 | 所有端口关闭 | 在行程中间停止执行器并保持位置 |
E（排气中心） | 所有端口均已耗尽 | P 阻塞，A/B 排气 | 释放执行机构压力；允许自由活动 |
P（压力中心） | 所有端口均加压 | P 至 A/B，排气受阻 | 两侧压力保持执行器 |
位置 1 ：P → A、B → R（执行器伸出）
位置 2（中心） ：取决于 C/E/P 配置
位置 3 ：P → B、A → R（执行器缩回）
S4V 系列 阀门支持 两种先导模式：
模式 | 描述 | 最适合 |
|---|---|---|
内部先导 | 先导空气从主进气口获取 | 标准应用程序；无需外部先导线 |
外部先导 | 先导空气由外部源提供 | 低入口压力应用；干运行系统 |
S4V系列采用 滑动阀芯 （也称为滑动柱）设计。该结构提供：
密封性能好：阀芯与阀体精密配合，最大限度减少内部泄漏
反应灵敏：低摩擦力可实现快速换档
使用寿命长：特殊内孔加工减少磨损
低启动压力：需要最小的先导压力来驱动
S4V 系列不锈钢电磁阀广泛应用于各种要求严苛的行业：
耐腐蚀的不锈钢阀体使这些阀门非常适合控制化工厂和炼油厂的气动执行器。它们可以承受腐蚀性气体、化学品和恶劣环境，同时保持可靠运行。
不锈钢结构满足海洋环境中耐盐雾腐蚀的严格要求。即使在船舶和海上石油平台的高盐度、高湿度条件下，S4V 系列阀门也能保持稳定可靠。
不锈钢机身易于清洁和消毒，符合食品加工设施要求的卫生标准。这些阀门可以承受频繁的冲洗而不会腐蚀或退化。
兼容洁净室的不锈钢阀门可确保产品纯度并满足严格的监管要求。光滑、无孔的表面可防止细菌生长并促进灭菌。
装配线：控制用于夹紧、定位和材料处理的气缸
包装机械：夹具、推动器和密封机构的精确控制
机器人技术：臂端工具和驱动控制
行业 | 应用 |
|---|---|
电子产品 | 用于部件处理的清洁、干燥的空气控制 |
汽车 | 装配线气动工具和夹具 |
水/废水 | 处理厂的耐腐蚀控制 |
矿业 | 磨蚀环境中的坚固控制 |
安装 S4V 系列电磁阀之前：
检查运输损坏：检查阀体、线圈和连接
验证型号：确认阀门类型、电压和端口尺寸符合您的要求
检查气源：确保空气过滤至40μm或更好
验证螺纹类型：确认 PT、G 或 NPT 螺纹兼容性
机械安装：
安装阀门：使用提供的安装孔安装或安装在歧管底座上
连接管道：遵循端口标记（P = 入口、A/B = 工作端口、R = 排气）
应用螺纹密封剂：对于锥形螺纹，仅在外螺纹上应用 PTFE 胶带，使第一个螺纹裸露，以防止碎片进入
拧紧连接：不要拧得太紧
电气安装：
验证电压：确认线圈电压与您的电源匹配
连接接线：遵循连接器类型（端子或索环）的接线图
检查接地：确保正确接地以确保安全
气动连接：
连接入口：将压缩空气源连接到端口 P (1)
连接工作端口：将端口 A (2) 和 B (4) 连接到执行器
连接排气管：将端口 R (3) 和 R2 (5) 连接至消声器或排气管
检查流动方向：确保流动遵循阀体上的箭头方向
做 | 不要 |
|---|---|
使用过滤空气（40μm或更好） | 使用未经过滤或受污染的空气 |
电压与线圈规格匹配 | 施加不正确的电压 |
为更换线圈提供足够的间隙 | 安装在无法进入的密闭空间内 |
使用适当的螺纹密封剂 | 让密封剂碎片进入阀门 |
维护前泄压 | 受压拆卸 |
防止振动和极端温度 | 安装在高振动或极端环境中 |
S4V系列阀门配有手动超控装置，方便安装调试。这些允许在没有电力的情况下手动操作阀门：
推压式手动装置：按下即可切换阀门；当压力移除时释放
锁定式手动操作：推动并转动以将阀门锁定到位
频率 | 任务 |
|---|---|
日常的 | 目视检查是否漏气；检查电气连接 |
每月 | 验证阀门运行情况；检查是否有异常噪音或热量 |
季刊 | 检查是否有腐蚀或密封退化的迹象 |
每年 | 如果出现老化迹象，请更换密封件；清洁阀门 |
症状 | 可能的原因 | 解决方案 |
|---|---|---|
阀门不移动 | 没有电源；先导压力低；阀芯卡住 | 检查电源；验证先导压力；清洁或更换阀门 |
漏气 | 密封件损坏；连接松动 | 更换密封件；紧固连接 |
反应慢 | 先导压力低；受污染的空气 | 增加先导压力；清洁/更换过滤器 |
线圈烧坏 | 电压不正确；持续过热 | 验证电压；更换线圈；检查占空比 |
阀门颤动 | 低电压；先导压力不足 | 检查电源；增加先导压力 |
内漏 | 线轴或密封件磨损 | 更换阀门或维修套件 |
手动超控不起作用 | 机械性阻塞 | 清洁或更换手动超驰机构 |
影响S4V系列阀门使用寿命的因素：
空气质量：清洁、干燥的空气（40μm 过滤）可延长密封件和阀芯的使用寿命
工作频率：较高的循环率可能会加速磨损
环境条件：极端温度和污染物会缩短寿命
润滑：虽然不需要，但如果使用润滑空气，请继续使用相同的介质以优化阀门的使用寿命。建议使用 ISO VG32 或同等润滑剂。
电源：稳定电压防止线圈损坏
线圈故障：线圈烧坏或损坏
泄漏过多：内部泄漏影响性能
物理损坏：主体破裂或螺纹损坏
腐蚀：明显的点蚀或材料损失
密封件退化：密封件硬化、破裂或肿胀
选择 S4V 系列电磁阀时：
因素 | 考虑 |
|---|---|
阀门类型 | 5/2 单 (S4V410)、5/2 双 (S4V420) 或 5/3 (S4V430) |
中心位置 | 5/3 型号的关闭 (C)、排气 (E) 或压力 (P) |
端口尺寸 | 1/2"（标准） |
工作压力 | 必须在 0.15–0.8 MPa 范围内 |
电压 | AC220V、AC110V、AC24V、DC24V 或 DC12V |
螺纹类型 | PT、G 或 NPT |
试点模式 | 内部（标准）或外部 |
环境 | 温度范围、腐蚀暴露、卫生要求 |
应用：控制具有腐蚀性气氛的化学加工厂中的双作用气缸，需要远程控制，0.6 MPa工作压力，1/2'管道。
推荐型号：S4V420-15（5/2路双电磁铁，1/2'端口，不锈钢阀体）
推理：
双电磁铁提供记忆功能，方便远程控制
不锈钢机身可抵抗腐蚀气氛
1/2" 端口匹配系统管道
工作压力范围 (0.15–0.8 MPa) 满足 0.6 MPa 要求
要求 | 受到推崇的 |
|---|---|
简单的伸展/收缩，弹簧复位 | S4V410-15（单电磁铁） |
带记忆伸缩，遥控 | S4V420-15（双电磁铁） |
带位置保持的中行程停止 | S4V430C-15（封闭中心） |
带压力释放的中行程停止 | S4V430E-15（排气中心） |
中行程停止，两侧都有压力 | S4V430P-15（压力中心） |
WAALPC S4V 系列不锈钢电磁阀将耐用性、可靠性和多功能性完美结合：
✅ 全不锈钢结构 — 卓越的耐腐蚀性能，适合苛刻的环境
✅ 多种配置 — 5/2 单、5/2 双和 5/3 带三个中心选项
✅ 高流量 — 5/2 型号为 48.0mm² (Cv=2.82)
✅ 压力范围宽 ——0.15–0.8 MPa 工作压力
✅ 宽温度范围 — –20°C 至 70°C
✅ IP65 保护 — 防尘并防喷水
✅ 多种螺纹选项 — PT、G 和 NPT 可用
✅ 多种电压选择 ——交流和直流型号
✅ 手动操作 — 方便安装和调试
✅ 可安装歧管 — 节省安装空间
✅ 无需润滑 — 减少维护
✅ OEM 支持 — 可根据客户规格定制
WAALPC S4V 系列不锈钢电磁阀是严苛工业环境中气动控制的最佳选择。凭借全不锈钢结构、全面的型号选择（5/2 单阀、5/2 双阀和 5/3 带三个中心位置）、高流量和强大的技术规格，S4V 系列提供了标准铝阀无法承受的可靠、持久的性能。
要点：
S4V410-15 ：5/2路单电磁铁，弹簧复位，48.0mm² (Cv=2.82)
S4V420-15 : 5/2路双电磁铁，记忆功能，48.0mm² (Cv=2.82)
S4V430C/E/P-15 ：5/3路双电磁铁，三个中心选项，40.0mm²（Cv=2.35）
主体材料：不锈钢，耐腐蚀
工作压力：0.15–0.8 MPa
温度范围：–20°C 至 70°C
防护等级：IP65
应用：化工、船舶、食品、制药、工业自动化
通过为您的应用选择正确的型号并遵循正确的安装和维护程序，WAALPC S4V 系列不锈钢电磁阀即使在最具挑战性的环境中也能提供多年可靠、无故障的服务。
有关 WAALPC S4V 系列不锈钢电磁阀的更多信息或讨论您的具体应用要求，请联系我们的技术销售团队或访问 www.waalpc.com.
