Festo 空气源处理组件初学者指南

介绍

在任何气动系统中，压缩空气的质量直接决定每个下游组件的性能和使用寿命——从气缸和阀门到夹具和真空发生器。作为工业自动化领域的全球领导者， Festo 打造了全系列的空气制备产品，旨在确保您的压缩空气清洁、干燥且完美调节。

本文介绍了 Festo 的气源处理解决方案，涵盖核心部件、产品系列、选型指南和实际应用。

为什么空气准备很重要

离开压缩机的原始压缩空气含有三种主要污染物：固体颗粒（灰尘、铁锈、管道碎片）、水分（冷凝水和水蒸气）和油雾（来自压缩机润滑）。当这些污染物进入气动系统时，它们会导致密封件膨胀或收缩、阀芯粘住以及气缸壁腐蚀。

据Festo内部统计，气动系统70%以上的过早故障与压缩空气质量差直接相关。在适当的空气准备上投入时间和预算可以带来更大的回报——延长部件寿命、减少计划外停机并降低总拥有成本。对于一般工业自动化，参考点是 ISO 8573-1 固体颗粒/水/油等级至少为 6-4-4。

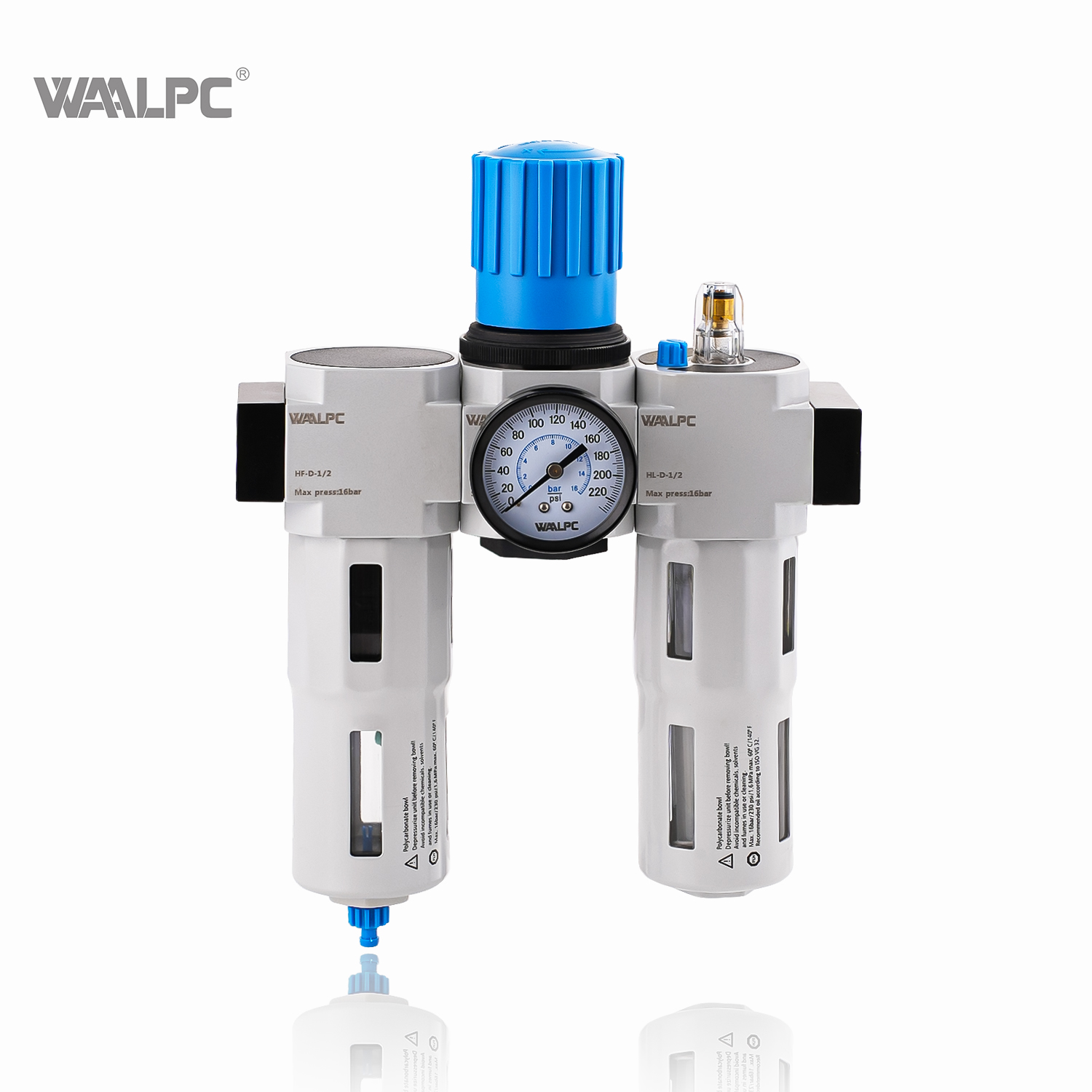

核心组件：FRL

每个空气处理系统都围绕三个核心功能模块构建，通常称为 FRL：

1. 过滤器（F）

过滤器是第一道防线。它去除压缩空气中的固体颗粒和冷凝物。 Festo MS 系列过滤器提供多种过滤等级：

• 40 µm（粗过滤） ：去除较大颗粒和大量冷凝物。通常安装在压缩机出口或主车间生产线上。

• 5 µm（标准过滤） ：适用于大多数工业自动化设备，消除大部分固体和冷凝物。

• 1 µm（精细过滤） ：适用于精密比例阀和高速气缸等要求严苛的应用。

• 0.01 µm（超细/聚结过滤） ：捕获油气溶胶和极细颗粒 - 对于洁净室、食品加工和制药应用至关重要。

Festo 过滤器的一个关键设计特点是其 离心分离 阶段：进入的空气穿过旋流叶片，使气流旋转，通过离心力将冷凝水和重颗粒向外抛入收集碗中。这种预分离显着延长了下游过滤元件的使用寿命。

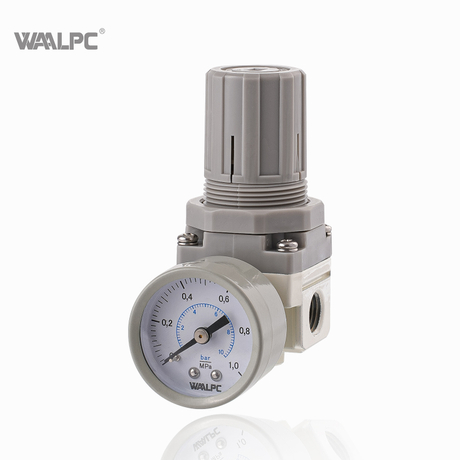

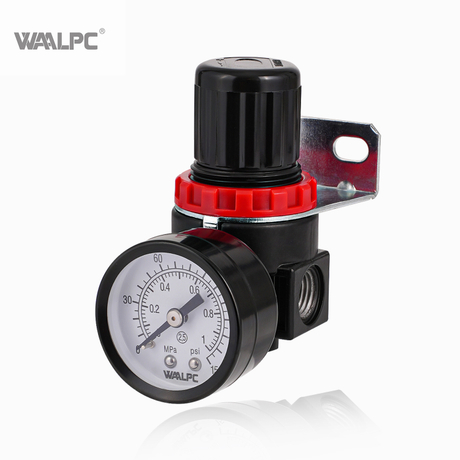

2. 调节器（R）

调节器将波动的上游供应压力稳定在设备所需的用户设定值。典型的压缩机输出循环在 6 至 10 bar 之间，而大多数气动设备在 5 至 6 bar 下最佳工作。未经调节的空气不仅会降低性能，还会浪费能源——调节压力每降低 1 bar，即可节省约 7% 的压缩机能耗。

Festo MS 系列调节器采用隔膜驱动设计，带有压力表端口和二次排气装置。当设定值降低时，出口侧的多余压力会通过排气口自动释放。某些型号集成了压力传感器，可实时监控输出压力并将信号反馈至控制系统。

3. 油雾器(L)

润滑器将精细计量的油雾注入压缩空气流中，以润滑下游运动部件，主要是气缸和气动工具。重要提示：大多数现代 Festo 和其他领先品牌气缸均设计用于 无润滑操作 - 它们使用长效润滑脂进行预润滑，在正常使用条件下无需进一步加油。然而，当使用高速或频繁循环的部件时，或者当旧式气动工具需要润滑时，润滑器仍然是一个有价值的选择。

在费斯托的模块化理念中，这三种功能中的每一种都可以在生产线中单独使用（单独过滤器、单独调节器、单独润滑器）或连接在一起形成单个组合单元。

Festo 的主要空气制备产品线

MS 系列 – 模块化旗舰

MS 系列是 Festo 最全面的空气处理系列，通常用座右铭来描述， “全球同一个 MS”的 因为它涵盖了从简单的标准装置到需要最高空气质量的特定应用解决方案的所有内容。其显着特点是 高度模块化：过滤器、调节器、润滑器、截止阀、软启动阀、分支模块、压力传感器和流量传感器可以像积木一样拼装在一起。每个模块都有一个独立的外壳，并通过标准化的机械接口连接，使用户可以自由地构建其应用所需的配置。

MS 系列有多种底座尺寸可供选择，以满足不同的流量要求：
MS4、MS6、MS9 和 MS12 。最近推出的 MS12 能够以 1 英寸至 2 英寸的端口尺寸输送高达 22,000 升/分钟的高质量压缩空气，使其既适合集中式工厂空气制备，也适合分散式单台机器供气。

D 系列 – 坚固耐用、预配置且“即插即用”

对于主要关注成本效益的简单标准应用，Festo 提供了 D 系列。这些是预先组装、预先测试的空气准备装置，有四种机身尺寸 - MICRO、MINI、MIDI 和 MAXI - 流量高达 12,500 L/min。 D 系列具有坚固的金属碗和出色的连接技术，并提供多种预配置型号（过滤调节器、过滤调节器润滑器、截止阀、精细/超精细过滤器）。这种“即插即用”方法消除了单独的组件选择，并加快了小型生产机器上的安装速度。

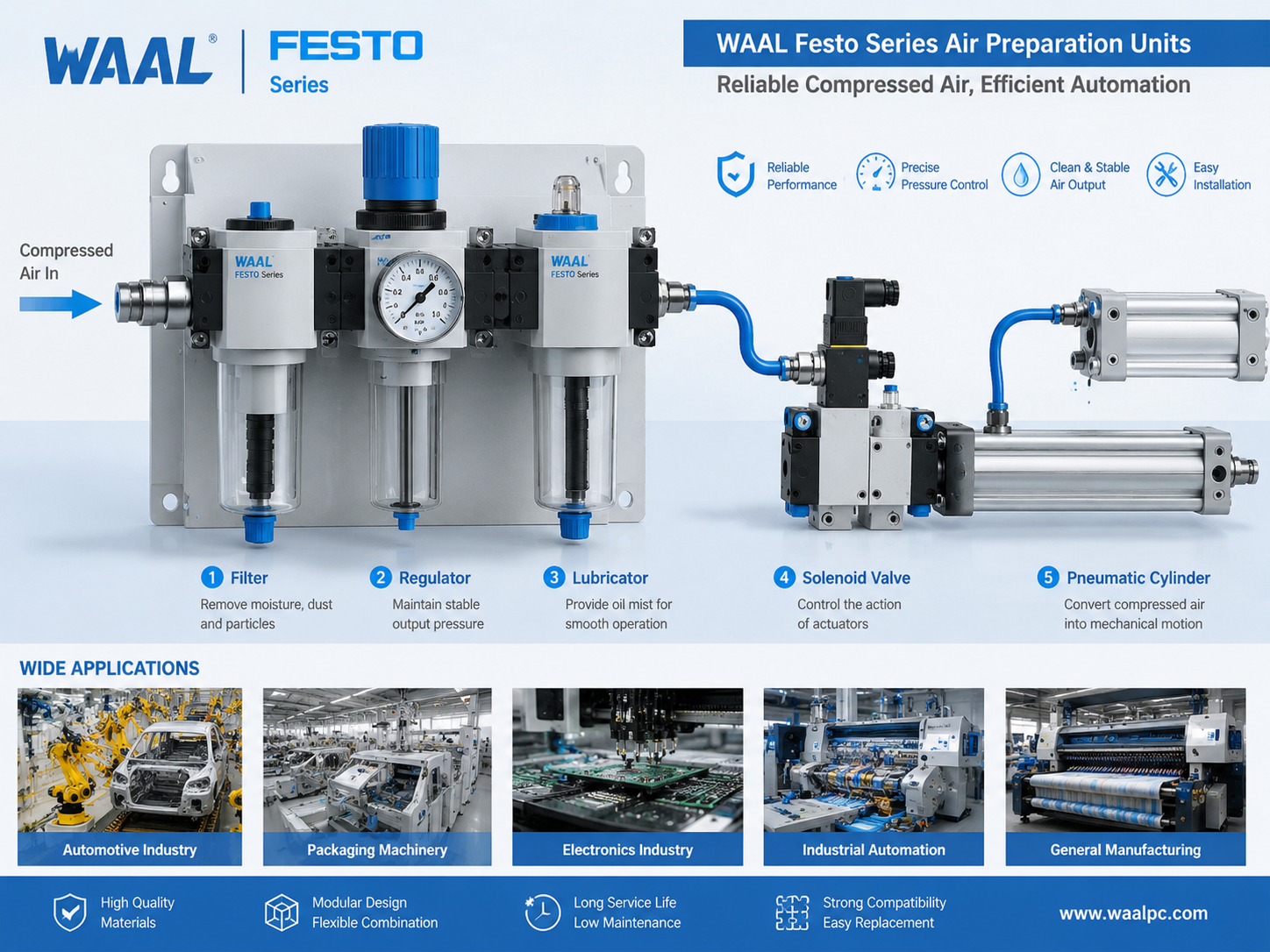

跨行业应用

Festo 空气源处理组件几乎服务于每个工业领域：

• 汽车制造 ——机器人焊接单元和​​装配线的集中空气制备，包括专为焊接机器人开发的 HIP/RIP 模块化水空气处理系统。

• 食品和包装 ——符合 FDA 和 EHEDG 卫生标准的不锈钢和免润滑解决方案。

• 电子和半导体制造 – 超细 (0.01 µm) 过滤器和调节器采用洁净室兼容材料，可保护精密的取放系统。

• 制药和生命科学 – 无油、无菌压缩空气，可防止产品污染。

• 一般自动化和机器制造 – 适用于标准 OEM 设备的经济高效的 MS-Basic 装置，以及适用于高性能测试台的仪器齐全的 MS 系列设置。

选择指南

正确确定空气制备组件的尺寸至关重要。尺寸过小的装置会导致压力下降并缩短过滤器寿命；过大的单位会浪费资本成本。 Festo 的在线工程工具可让用户指定所需的空气质量等级、所需的功能模块数量以及峰值流量，然后推荐最佳组合和尺寸（MS4、MS6、MS9 或 MS12）。该工具甚至可以计算有多少下游设备共享相同的空气供应，并建议过滤阶段之间的分支点。

根据经验，您应该只在真正需要的地方提供高质量的空气。通过在粗过滤后分开空气管路并将超过滤的干燥空气仅输送到敏感站（比例阀、视觉系统、洁净室设备），您可以避免整个工厂的过度处理并显着降低运营成本。
