在每个气动系统中，管道是将压缩空气从源头输送到使用点的循环网络。虽然管道材料、直径和结构的选择经常被忽视，但它直接影响系统效率、响应时间和长期可靠性。选择不正确的管道可能会导致压降、扭结、泄漏或过早失效，从而导致性能下降和不必要的停机。

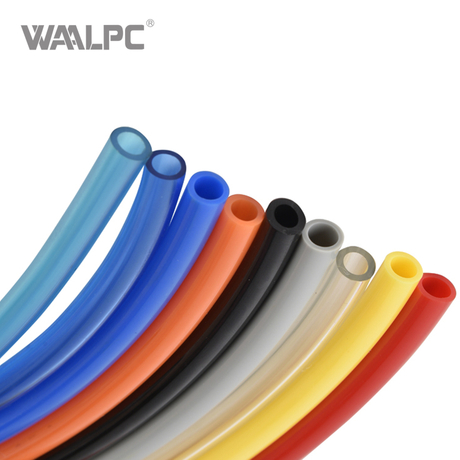

WAALPC 气动管系列 包括三种主要材料 - PU（聚氨酯）、PE（聚乙烯）和 PA（聚酰胺/尼龙） - 提供直线圈、螺旋（弹簧）管以及多种颜色和尺寸。本指南全面概述了每种材料、其规格、选择标准和应用场景。
WAALPC 提供三种基础材料的气动管，每种材料适合不同的操作条件和应用。
材料 | 硬度 | 主要特点 | 最适合 |
|---|---|---|---|
64D/60D | 优良的柔韧性、高弹性、耐磨 | 通用气动系统、机器人、移动应用 | |
PE（聚乙烯） | 95A/98A | 刚性好、成本低、耐化学性好 | 固定安装、水管、低柔性应用 |
PA（聚酰胺/尼龙） | 95A/98A | 高强度、耐热、耐压等级优良 | 高压、高温、汽车、工业 |
范围 | 规格 |
|---|---|
适用流体 | 空气、水、油、中性溶剂 |
环境和流体温度 | –20°C 至 +60°C |
特征 | 酯基PU/PE/PA盘管，具有高柔韧性和优异的回复力 |
用法 | 易于使用且灵活适用于可移动部件 |
注：PA（尼龙）管比 PU 或 PE 能承受更高的温度，适用于需要更大机械强度的应用。
WAALPC 管材遵循清晰、系统的产品代码，使选择变得简单。
PA-04-20
位置 | 象征 | 描述 |
|---|---|---|
① | 模型 | PA、PE 或 PU（材料类型） |
② | 外径 | 管外径（如04=4mm） |
③ | ID | 管内径（如20=2.0mm） |
CL-08-50-06M
位置 | 象征 | 描述 |
|---|---|---|
① | 化学发光 | 盘管/螺旋管 |
② | 外径 | 管外径（如08=8mm） |
③ | ID | 管内径（如50=5.0mm） |
④ | 长度 | 总长度以米为单位（例如，06M = 6 米） |
WAALPC 管有多种颜色可供选择，以便于识别和系统组织：
代码 | 颜色 |
|---|---|
事业部 | 蓝色的 |
C | 透明的 |
O | 橙子 |
B | 黑色的 |
G | 绿色的 |
Y | 黄色的 |
R | Red |
颜色编码在复杂的气动系统中特别有用，使技术人员能够快速追踪空气管路并识别回路。
货号 | 内径（毫米） | 外径（毫米） | 弯曲半径（毫米） |
|---|---|---|---|
PA0420 | 2.0 | 4.0 | 30.0 |
PA0530 | 3.0 | 5.0 | 35.0 |
PA0640 | 4.0 | 6.0 | 40.0 |
PA0860 | 6.0 | 8.0 | 50.0 |
PA1075 | 7.5 | 10.0 | 60.0 |
PA1080 | 8.0 | 10.0 | 65.0 |
PA1290 | 9.0 | 12.0 | 70.0 |
PA1410 | 10.0 | 14.0 | 100.0 |
PA1612 | 12.0 | 16.0 | 130.0 |
货号 | 内径（毫米） | 外径（毫米） | 长度（米） |
|---|---|---|---|
CL0850-06M | 5.0 | 8.0 | 6.0 |
CL0850-09M | 5.0 | 8.0 | 9.0 |
CL0850-12M | 5.0 | 8.0 | 12.0 |
CL0850-15M | 5.0 | 8.0 | 15.0 |
CL1065-06M | 6.5 | 10.0 | 6.0 |
CL1065-09M | 6.5 | 10.0 | 9.0 |
CL1065-12M | 6.5 | 10.0 | 12.0 |
CL1065-15M | 6.5 | 10.0 | 15.0 |
CL1280-06M | 8.0 | 12.0 | 6.0 |
CL1280-09M | 8.0 | 12.0 | 9.0 |
CL1280-12M | 8.0 | 12.0 | 12.0 |
CL1280-15M | 8.0 | 12.0 | 15.0 |
公制尺寸：
货号 | 内径（毫米） | 外径（毫米） | 弯曲半径（毫米） |
|---|---|---|---|
PE0420 | 2.0 | 4.0 | 25.0 |
PE0640 | 4.0 | 6.0 | 35.0 |
PE0860 | 6.0 | 8.0 | 55.0 |
PE1080 | 8.0 | 10.0 | 65.0 |
PE1290 | 9.0 | 12.0 | 80.0 |
PE1411 | 10.0 | 14.0 | 80.0 |
英寸尺寸：
货号 | 内径（毫米） | 外径 | 弯曲半径（毫米） |
|---|---|---|---|
PE1/8 | 1.57 | 1/8" | 13.0 |
PE1/4 | 4.3 | 1/4" | 32.0 |
PE3/8 | 6.35 | 3/8" | 50.0 |
PE1/2 | 9.65 | 1/2" | 64.0 |
公制尺寸：
货号 | 内径（毫米） | 外径（毫米） | 弯曲半径（毫米） |
|---|---|---|---|
2.5 | 4.0 | 10.0 | |
PU0640-200M | 4.0 | 6.0 | 15.0 |
PU0850-100M | 5.0 | 8.0 | 20.0 |
PU0855-100M | 5.5 | 8.0 | 20.0 |
PU106-100M | 6.5 | 10.0 | 25.0 |
PU1280-100M | 8.0 | 12.0 | 35.0 |
PU1410-100M | 10.0 | 14.0 | 45.0 |
PU1612-100M | 12.0 | 16.0 | 70.0 |
PU1613-100M | 13.0 | 16.0 | 80.0 |
英寸尺寸：
货号 | 内径（毫米） | 外径 | 弯曲半径（毫米） |
|---|---|---|---|
PU1/8-200M | 2.0 | 3.2 | 32.0 |
PU1/4-200M | 4.57 | 6.35 | 24.0 |
PU3/8-100M | 6.5 | 9.6 | 24.0 |
PU1/2-100M | 9.6 | 12.6 | 24.0 |
除了标准 PU、PE 和 PA 系列之外，WAALPC 还提供适合特定应用的专用管材：
管材类型 | 描述 | 主要特点 |
|---|---|---|
PA11尼龙管 | 高级尼龙，优良的柔韧性和耐用性 | 卓越的抗应力开裂和耐化学品性能 |
PU螺旋管 | 自缩式盘管 | 移动工具和设备的理想选择 |
阻燃软管 | 含有阻燃添加剂的特殊配方 | 增强高风险环境中的安全性 |
防静电管 | 导电材料可消除静电 | 对于爆炸性或敏感环境至关重要 |
尼龙弹簧管 | 尼龙盘管，回复力极佳 | 高强度伸缩应用 |
因素 | 聚氨酯 | 聚乙烯醇 | PA |
|---|---|---|---|
灵活性 | 出色的 | 缓和 | 好的 |
压力等级 | 高的 | 缓和 | 非常高 |
耐温性 | –20 至 +60°C | –20 至 +60°C | –20 至 +60°C（可提供更高等级） |
耐化学性 | 好的 | 出色的 | 好的 |
耐磨性 | 出色的 | 缓和 | 好的 |
成本 | 缓和 | 低的 | 更高 |
最适合 | 移动部件、机器人 | 固定线路、水 | 高压力、高强度 |
因素 | 考虑 |
|---|---|
所需流量 | 更大的内径 = 更高的流量、更低的压降 |
系统压力 | 更高的压力需要更厚的壁（更小的内径/外径比） |
弯曲半径 | 选择弯曲半径小于最窄弯曲的管子 |
连接配件 | 将外径与接头尺寸相匹配（例如，6 毫米外径 = 6 毫米接头） |
长度 | 标准线圈从100M到200M；螺旋管6M至15M |
应用：向装配单元中移动的机械臂供应空气，需要灵活性、耐磨性和 6 毫米外径连接。
推荐：PU0640-200M（PU 管，4.0mm 内径，6.0mm 外径，200M 线圈）或 CL0850-06M（PU 螺旋管，5.0mm 内径，8.0mm 外径，6M 长度）用于可伸缩应用。
WAALPC 气动管广泛应用于各个行业：
机器人技术：用于移动轴和臂端工具的柔性 PU 管
装配线：为气缸、夹具和传感器提供可靠的空气供应
取放系统：具有出色恢复力的高循环管
装配车间：用于气动工具的耐用 PU 和 PA 管材
油漆管线：耐化学腐蚀的 PE 管
检测设备：高压PA管
包装机械：清洁、可靠的气源
灌装设备：适用于冲洗环境的 PE 和 PU 管
输送系统：耐磨 PU 管
针织机：用于移动导纱器的 PU 螺旋管
织机：用于高循环应用的柔性管
染色设备：耐化学性PE管
分析仪器：清洁 PE 和 PA 管
呼吸设备：医用级PU管
实验室自动化：精密空气控制
做 | 不要 |
|---|---|
用切管器将管子切成方形 | 使用小刀或侧铣刀（导致变形） |
管端去毛刺 | 留下可能损坏 O 形圈的锋利边缘 |
将管外径与接头尺寸相匹配 | 将不正确的尺寸强行装入配件中 |
允许弯曲半径 | 超过最小弯曲半径（导致扭结） |
支持长跑 | 让管道下垂或过度振动 |
定期检查：检查是否有裂纹、磨损或变色
更换磨损的管道：请勿尝试修复损坏的部分
保持清洁：防止污染物进入管道
检查连接：确保接头保持紧密且无泄漏
正确存放：将未使用的管材存放在阴凉、干燥的地方，避免阳光直射
WAALPC 气动管将质量、品种和价值完美结合：
✅ 三种材料选择 - PU、PE 和 PA，适合不同的应用
✅ 尺寸范围广 ——内径从1.57mm到13.0mm；外径从 3.2mm 到 16.0mm
✅ 多种颜色 — 蓝色、透明、橙色、黑色、绿色、黄色、红色
✅ 螺旋管选项 — 自动缩回以移动工具和设备
✅ 专用管材 — 提供阻燃和抗静电变体
✅ 优质材质 — 酯基PU/PE/PA，具有优异的回复力
✅ 有竞争力的价格 — 具有成本效益且不影响质量
✅ 全球供应 — 出口到全球 40 多个国家
气动管是任何压缩空气系统中的关键部件。选择正确的材料、尺寸和配置可确保最佳的气流、最小的压降和较长的使用寿命。 WAALPC 提供全系列的 PU、PE 和 PA 管材（有直线圈、螺旋管和多种颜色可供选择），以满足工业自动化、汽车、食品加工、纺织和医疗应用的多样化需求。
要点：
PU 管：最适合灵活、移动的应用，具有出色的耐磨性
PE 管：固定安装和水管的经济选择
PA 管：适用于高压和高温应用的高强度选项
螺旋管：自动缩回，适用于需要移动的工具和设备
特种管材：适用于安全关键环境的阻燃和防静电选项
尺寸范围：ID从1.57mm到13.0mm；外径从 3.2mm 到 16.0mm
温度范围：–20°C 至 +60°C
颜色：蓝色、透明、橙色、黑色、绿色、黄色、红色
通过为您的应用选择正确的管道并遵循正确的安装和维护程序，WAALPC 气动管道将在未来几年提供可靠、高效的性能。
有关 WAALPC 气动管的更多信息或讨论您的具体应用要求，请联系我们的技术销售团队或访问 www.waalpc.com.
