气源处理件与空压机的组合配置分析
一、核心部件的功能及组合的必要性。

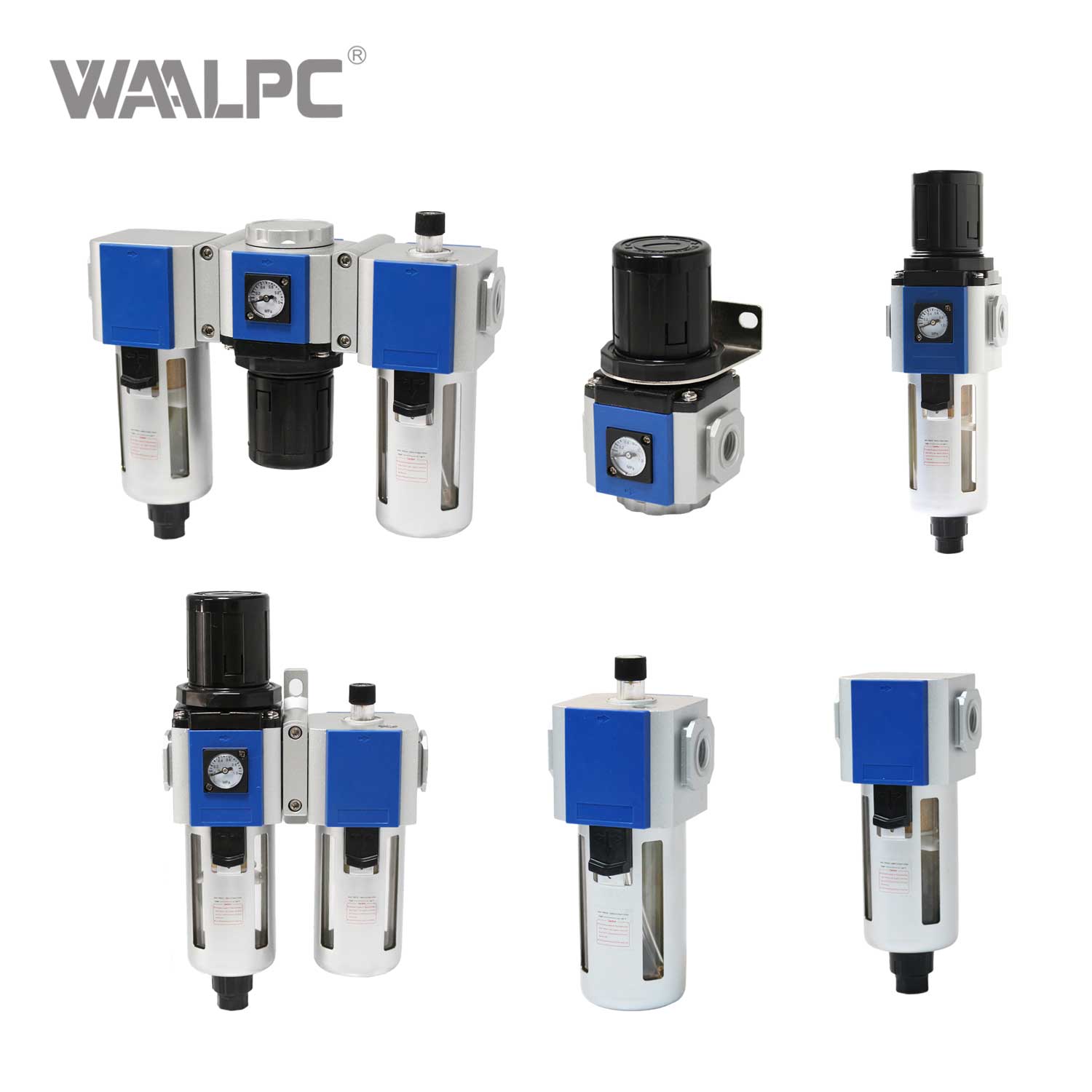

空压机：压缩空气并增压，为气动系统提供动力源。气源处理件：净化压缩空气，去除水分、油污、颗粒物，稳定压力，保护下游设备。
组合目的：防止杂质损坏气动元件，降低维护成本，提高系统稳定性和寿命。
二.典型配置流程 后冷器 位置：紧接空压机出口。作用：降低压缩空气温度（一般在40℃以下），促进水蒸气冷凝，便于后续处理。
1、储气罐 位置：后冷却器之后。作用：缓冲压力波动，储存压缩空气，促进冷凝水沉积（需定期排水）。
2、过滤 初效过滤器：去除大颗粒杂质（>1μm）和液体油水。精密过滤器：进一步去除微粒子（最大0.01μm）和油雾。建议顺序：先粗过滤，后精过滤，以保护后续设备。
3、干燥机类型选择：冷冻式干燥机：压力露点3~10℃，适用于一般工业应用。吸附式干燥机：压力露点-20~-70℃，适用于干燥要求较高的场合（如精密仪器）。位置：过滤器后，防止颗粒物堵塞干燥机。
4、调压阀 位置：干燥机下游，靠近用气设备。作用：稳定输出压力，避免压力波动影响设备性能。
5、油雾收集器（选配） 安装位置：调压阀后、需润滑执行机构前。注：仅适用于有油润滑系统，无油系统无需配置。
三．关键设计考虑因素
1、空压机类型适配有油润滑空压机：需要除油过滤器和高效干燥机。无油空压机：可以减少油处理，但仍需要除水、除尘。
2、空气质量标准（ISO 8573） 根据应用场景选择处理级别（如医疗行业要求0级无油空气）。
3、过滤器精度与干燥机露点相匹配。
4、系统布局优化
5、压力损失：选择低阻元件，减少压力损失（如大口径过滤器）。
6、储气罐位置：放置在干燥机前，可缓冲负荷，但需加强排水；放在烘干机之后需要更大的烘干能力。
7. 维护与安全
8、配置自动排水阀和压差指示器，定期更换滤芯。
9、储气罐上安装安全阀，并设置压力表监测系统。
四．应用场景示例
一般制造业：空气压缩机→后冷却器→储气罐→初效过滤器→冷冻式干燥机→调压阀。
食品/制药行业：空气压缩机→后冷却器→储气罐→多级过滤器（含活性炭）→吸附式干燥机→无菌过滤器。
高精度设备：增设吸附式干燥机+微型油雾过滤器，保证露点<-40℃。
五、总结
通过正确配置气源处理组件和空气压缩机，可以显着提高压缩空气的质量，延长设备寿命，降低能耗。设计时应综合考虑成本、空间、维护便利性和行业标准，灵活调整组件的顺序和类型，以达到最佳的系统性能。
