气缸，也称为气压缸，是工业自动化中的基本执行器。它是一种利用压缩空气的能量产生强大的、受控的线性或往复运动的机械装置。这种运动使其能够以高重复性执行基本任务，例如推、拉、提升、降低和夹紧物体。气缸以其简单、速度和可靠性而闻名，是要求效率和精确运动控制的系统中的关键组件。

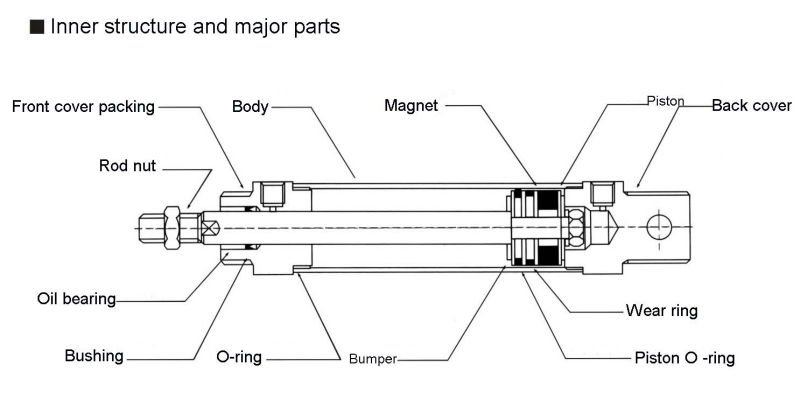

气缸的强大功能源于其精心设计的部件：
| 组件名称 | 描述/主要功能 |
| 缸筒（管） | 形成压力室并引导活塞的主体。 |
| 活塞 | 在枪管内移动的圆盘，将枪管分为两个腔室。其上的压力差产生力。 |
| 活塞杆 | 连接到活塞的硬化杆，将产生的力传递到机器或负载。 |
| 端盖 | 密封筒的端部，通常包含用于供应和排出压缩空气的空气端口。 |
| 密封件 | 关键的活塞密封件和杆密封件可防止漏气，确保效率并保持压力。 |
| 坐垫（可选） | 坐垫（可选） |
工作原理非常简单，基于基础物理学（力 = 压力 × 面积）：
延伸冲程：压缩空气被导入后部（盖端）端口。压力作用在活塞的表面积上，产生推动活塞向前的力，从而延伸活塞杆。对面室中的空气通过前（杆端）端口排出。
缩回行程： 气源切换到前（杆端）端口。由于活塞在杆侧的表面积较小（由于杆的体积），因此产生的回缩力稍低，但足以将活塞和杆拉回。后室的空气被排出。
这种受控的双向运动提供了多功能的“推拉”动作，为无数的自动化任务提供动力。
由于其适应性强且操作清洁，气缸在各个行业中无处不在：
制造和装配：自动化的支柱，用于夹紧工件、弹出零件、操作压力机以及为生产线上的拾放单元供电。
包装：对于灌装容器、封瓶、密封包装和装箱/装箱等高速操作至关重要。
汽车：大量用于焊接夹具、涂装车间自动化、发动机搬运升降机和装配工具，以实现一致的高力应用。
机器人技术：常见于用于处理物品的气动夹具（末端执行器）以及用于特定运动轴的轻质、快速执行器。
医疗和食品加工：卫生环境的理想选择；用于清洁度和安全性至关重要的牙科椅调整、包装机和加工设备。
不同的设计满足特定的空间和功能需求：
单作用气缸：气压仅沿一个方向驱动活塞（伸出 或 缩回）；弹簧（或重力）将其返回。用于夹紧等简单任务。
双作用气缸：最常见的类型。气压用于为伸出 和 缩回行程提供动力，从而提供对两个方向运动的完全控制。
紧凑型气缸：节省空间的设计，适合紧密安装，通常带有内置阀门。
无杆气缸：活塞在密封筒内移动，没有突出的杆。非常适合空间有限的长冲程应用（例如传送带传输）。
导向气缸：采用外部导轨（如导轨）来处理高侧向负载或防止旋转，确保精确、刚性的线性运动。
伸缩油缸：通过紧凑的缩回长度提供非常长的行程，通常用于起重应用。
选择正确的气缸可确保最佳性能和使用寿命：
力要求：使用力=气压×活塞面积来计算。始终应用安全系数。
孔径：活塞直径决定力输出并影响空气消耗量。
行程长度：活塞杆所需的行程距离。
安装方式：脚、法兰、耳轴或 U 形夹安装等选项决定了气缸如何集成到机器中。
操作环境：考虑对特殊材料（耐腐蚀的不锈钢）、高温密封件或洁净室认证的需求。
速度和控制：气缸速度通过流量控制阀调节气流来控制。可能需要缓冲才能平稳减速。
与电动或液压执行器相比，气缸具有明显的优势：
简单和可靠：坚固的设计和很少的移动部件确保了较长的使用寿命和最少的维护。
高速和快速循环：能够极快速地运动，非常适合重复性任务。
安全：天然防爆且耐过热，因为它们不会产生火花或过热。
成本效益：通常比电动直线执行器具有较低的初始成本，并使用清洁、廉价的动力源（压缩空气）。
清洁度：排出的空气无污染，适合无菌或冲洗环境。
气缸是现代工业不可或缺的驱动装置。它们能够提供稳健、可控和高效的线性运动，使其成为应对制造、包装、机器人等领域自动化挑战的首选解决方案。通过了解其操作、类型和选择标准，工程师和设计师可以有效地利用他们的力量来构建更智能、更快、更可靠的自动化系统。对于满足特定工业需求的定制解决方案，与 WAAL 等知识渊博的供应商合作可以提供高质量、可定制的气动元件。
