在气动系统中，管道通常被视为次要考虑因素。压缩机、阀门和空气处理装置通常受到最多关注，而管道则根据可用性或成本快速选择。实际上，管道设计对系统效率、稳定性、维护工作量和长期运行成本具有决定性影响。如果管道网络规划不当，即使设计良好的压缩空气系统也可能表现不佳。
气动管路的最佳管道实践侧重于高效、可靠且一致地向每个使用点输送空气。正确的管道设计可以减少压力损失，最大限度地减少泄漏，支持未来的扩展，并保护下游气动元件。对于工厂、OEM 设备和工业自动化系统来说，管道不仅仅是连接介质，而且是核心系统元件。
压缩空气的行为与液体不同。它是可压缩的，对压降敏感，并且受流阻影响很大。随着时间的推移，管道中的小设计错误可能会导致巨大的性能损失。
管道尺寸过小或布线不当造成的压降迫使压缩机在更高的压力下运行，从而增加能耗。急弯或过度配件产生的湍流会降低气流效率并破坏使用点的压力稳定性。随着时间的推移，这些问题会增加气动元件的磨损并增加维护成本。
由于管道通常安装一次并保留数十年，因此早期的设计决策会产生长期的影响。稍后纠正管道错误通常成本高昂且具有破坏性。
管道直径是最关键的设计参数之一。管道尺寸过小是导致压降和系统行为不稳定的常见原因。许多安装根据初始成本而不是长期性能来选择管道尺寸。
正确的直径选择应基于峰值流量需求，而不是平均消耗。气动系统经常会遇到短暂的高需求，管道必须适应这些峰值，而不会产生过多的压力损失。
稍微加大管道尺寸通常是有益的。较大的直径可降低流速、降低摩擦损失并提高系统稳定性。虽然材料成本可能会增加，但节省能源和提高性能通常证明投资是值得的。
流速直接影响压降和系统效率。高速会增加摩擦损失和噪音，而低速会提高稳定性并减少磨损。
一般来说，在干线中保持中等气流速度，在支线中保持稍高的速度可以在性能和成本之间实现良好的平衡。速度过高是管道尺寸过小或需求过度集中的警告信号。
应评估整个配电网络的压降，而不仅仅是单个部分。小损失会累积起来，尤其是在大型设施中。
材料选择会影响耐用性、清洁度和长期性能。传统的钢管具有强度，但容易腐蚀，随着时间的推移，内部粗糙度和压力损失会增加。
铝和不锈钢管道系统提供更光滑的内表面和更好的耐腐蚀性。塑料管道可能适合某些应用，但必须仔细评估压力等级、耐温性和长期稳定性。
材料选择应考虑运行环境、空气质量要求以及未来的系统扩展。
布局设计决定了空气在整个系统中的分配效率。布局设计不当可能会抵消适当尺寸和材料选择的好处。
环形分配系统被广泛认为是工业气动网络的最佳实践。通过提供多个流路，回路可减少压降并平衡整个设施的供应。它们还允许在不关闭整个系统的情况下对某一部分进行维护，从而提高可靠性。
死端系统更简单，但对需求波动和扩张更敏感。它们对于小型安装来说可能是可以接受的，但对于成长型设施来说却很少是理想的选择。
每个配件、弯头和连接器都会产生阻力和潜在的泄漏点。最佳管道实践旨在最大限度地减少不必要的组件并保持顺畅的气流路径。
长半径弯头比尖弯头更可取，因为它们可以减少湍流和压力损失。当方向改变不可避免时，正确的配件选择就变得至关重要。
减少螺纹连接的数量还可以降低泄漏风险，从而提高效率和可靠性。
压缩空气系统中的冷凝是不可避免的，但其影响可以通过智能管道布线来控制。湿气积聚会导致腐蚀、污染和设备故障。
管道安装时应沿气流方向稍有坡度，以便水自然排出。排水点应设置在低处，并从主管线顶部采取支管连接，以防止水进入下游设备。
忽视这些做法通常会导致长期的潮湿问题，并且以后很难解决。
现代工业设施很少是静态的。添加新机器，重新配置生产线，产能要求发生变化。管道系统的设计应考虑到扩展性。
模块化管道系统和标准化连接点简化了未来的修改。在主干线上安装备用容量并提供接入点可减少扩展期间的中断。
在设计阶段规划增长比以后进行改造更具成本效益。

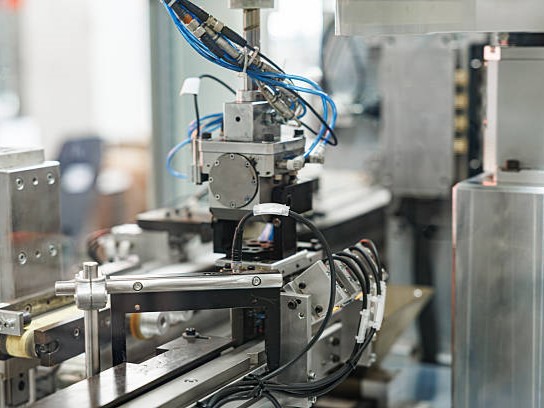

对于 OEM 机器制造商来说，内部气动管道与工厂级分配同样重要。紧凑的布局、最少的配件和适当的直径选择提高了机器的性能和可靠性。
清晰的路线和标签还简化了客户现场的安装和服务。采用最佳管道实践的 OEM 可以减少调试时间和服务问题，从而提高客户满意度。
机器型号之间的一致性进一步减少了工程工作量和备件复杂性。
常见错误 | 结果 |
尺寸过小的管道 | 压降过大和能源浪费 |
配件太多 | 泄漏和紊流增加 |
死胡同布局 | 压力分布不稳定 |
排水设计不良 | 与潮湿相关的故障 |
无扩建计划 | 未来修改成本高昂 |
避免这些错误可以显着提高系统性能和生命周期成本。
方面 | 不良做法 | 最佳实践 |
管道尺寸 | 基于成本 | 根据高峰需求 |
布局 | 死胡同 | 循环的 |
方向改变 | 锋利的肘部 | 长半径弯头 |
引流 | 被忽略 | 融合的 |
扩张 | 不考虑 | 计划 |
这些差异说明了管道实践如何直接影响系统可靠性。
精心设计的管道系统可最大限度地减少泄漏、腐蚀和污染，从而减少维护工作量。接入点和隔离阀允许在不大范围停机的情况下进行维护。
清晰的布局和标准化的组件也提高了故障排除效率。维护团队可以更快地识别和解决问题，从而减少停机时间。
随着时间的推移，正确的管道设计有助于打造更安全、更可预测的工作环境。
管道损失是永久性的。一旦安装，效率低下的管道就会不断浪费能源。最佳管道实践可减少这些损失并支持气动系统在整个生命周期内的节能运行。
较低的压降意味着压缩机可以在较低的压力水平下运行，从而减少能耗并延长设备寿命。
最佳管道实践对于可靠、高效和可扩展的气动系统至关重要。正确的管道尺寸、周到的布局设计、适当的材料选择和适当的冷凝管理都有助于系统的长期性能。
管道应被视为一项战略投资，而不是节省成本的机会。如果设计正确，它可以在未来几年内支持系统稳定性、能源效率和操作灵活性。
WAALPC 支持工业气动系统，其组件旨在集成到精心规划的空气分配网络中。要讨论适合您的应用的管道友好型气动解决方案，请访问 www.waalpc.com 或联系 tina@waalpc.com.
