4V 电磁阀在现代供气系统中的关键作用

基本操作与设计

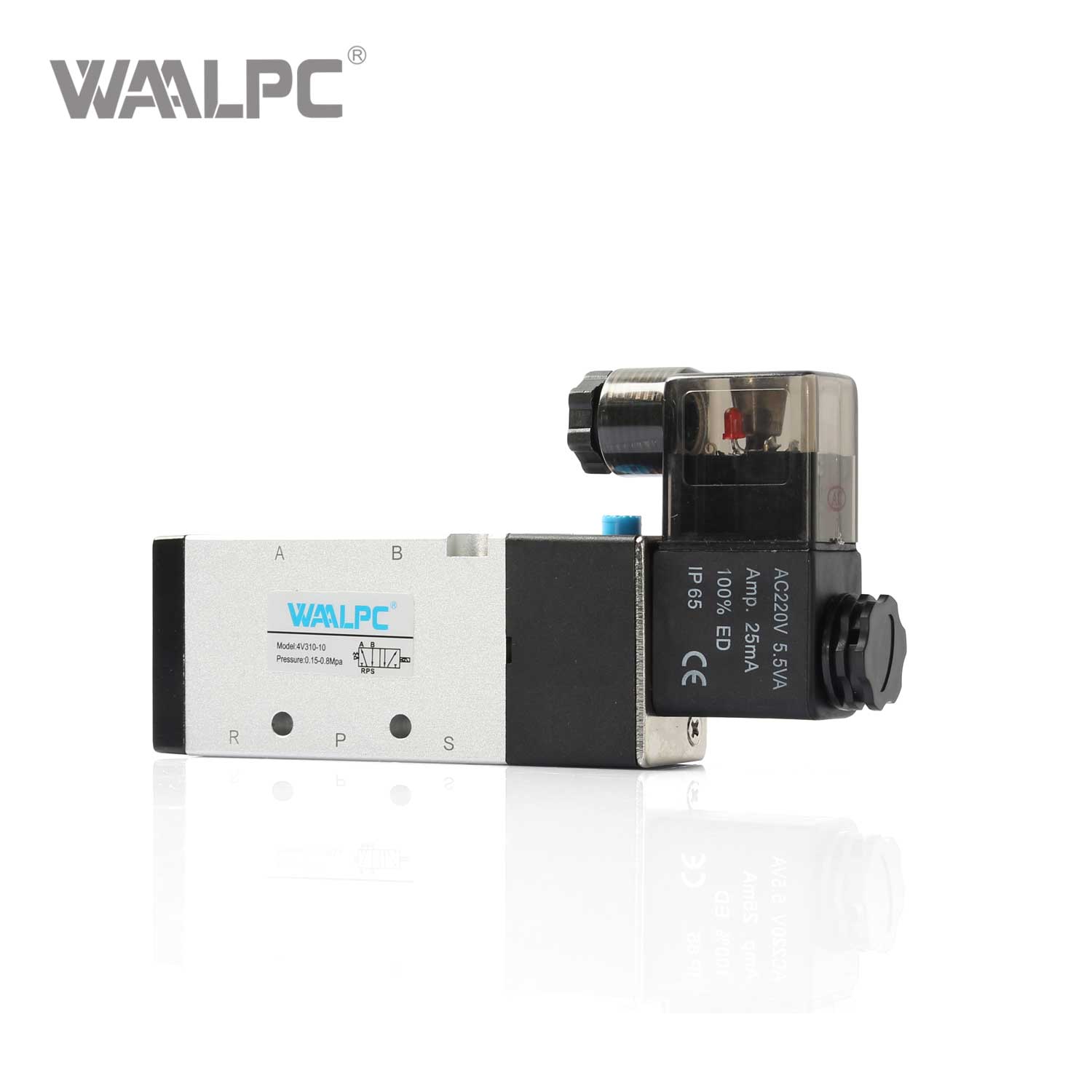

4V电磁阀（命名为“4-Way Solenoid Valve”）通过以机电精度引导压缩空气流动，充当工业气动网络的神经系统。这些阀门具有 2 位/3 通（3V 系列）或 2 位/5 通（4V 系列）配置，其中阀芯根据电磁线圈激活切换到连接/断开端口。例如：

1. 单线圈版本：断电时，弹簧复位将阀芯移至默认位置；

2. 双线圈版本：断电时保持最后位置（对于安全顺序至关重要）；

3. 三位变型：添加一个用于保压/排气的中心位置（例如，PLEX- 4V310P ）。

供气系统中的主要应用

1. 制造自动化

• 机器人驱动： 4V210/310 阀门控制拾放系统中的气缸，通过 5 路流路实现手臂的精确定位。

• 装配线工具：高频模型（5 个周期/秒）管理汽车焊接夹具中的夹紧力。

• 泄漏测试站：气密关闭装置（EN 12266 A 级）在压力衰减验证期间隔离测试室。

2. 能源与危险环境

涡轮机排气控制：ATEX/IECEx 认证的阀门（例如，具有 Ex mb ⅡC T6 等级的 PLEX- 4V210P ）可在爆炸性环境中安全地排出压缩机空气。

液化天然气传输系统：多重密封设计可防止低温传输过程中的甲烷泄漏（-196°C 兼容）。

3. 交通及基础设施

铁路制动系统：IP67 级 4V320 阀门可承受振动/潮湿，同时调节机车制动压力。

HVAC 空气阻尼器：3V110 阀门（G1/8 端口）使用 ≤0.5W 直流线圈调节楼宇管理系统中的气流。

4.生命科学与食品加工

医用呼吸机：低噪音 4V 系列阀门 （符合 ISO 13485 标准）以 ±0.1 bar 的精度计量氧气。

包装机械：带有 FDA 级密封件（EPDM/Viton）的无油阀门可防止无菌灌装线中的空气污染。

技术进步推动采用

A. 安全性和可靠性增强

防爆线圈：能量优化线圈（≤1.6W AC），在 80°C 时自动切断，消除炼油厂的着火风险。

防吹出阀杆：机械固定阀杆符合 OSHA/PED 2014/68/EU 标准。

B. 智能和可持续特征

IIoT 集成：支持 IO-Link 的阀门报告阀芯位置/周期计数，以进行预测性维护。

能量收集：先导式设计利用气流的动能，减少电网依赖。

C. 密封和材料创新

多复合密封件：将 PTFE 低摩擦力与 NBR 弹性相结合（-40°C 至 130°C）。

顶部安装 ISO 5211 垫：无需重新管道即可进行执行器改造

经济影响和未来趋势

4V 电磁阀通过以下方式将运营成本降低 30%：

节能：低功率线圈（直流型号≤0.5W）与传统5W螺线管相比；

减少维护：500,000+ 循环寿命，免润滑运行；

空间优化： 4V230C-08 (102×27×18 mm) 等紧凑型设计最大限度地减少了机器占地面积；

新兴创新包括：

增材制造车身：通过拓扑优化结构减轻 50% 的重量；

自诊断阀：嵌入式 MEMS 传感器检测线圈温度/行程偏差；

混合压电驱动：亚毫秒响应，实现纳米级精确剂量。

结论

从装配线机器人到液化天然气终端，4V 电磁阀在供气网络中提供无与伦比的方向控制。它们朝着更智能、更安全、更高效的设计方向发展（例如具有能量收集功能的工业物联网阀门），使它们成为未来自动化工厂中不可或缺的组件。随着行业越来越重视预测性维护和爆炸安全，材料（例如激光焊接 SS316L 阀体）和诊断方面的创新将进一步扩大其在关键空气控制应用中的作用。
