数据表
型号 | 3V110-M5 | 3V120-M5 | 3V110-06 | 3V120-06 | ||
工作介质 | 空气(经40um滤芯过滤) | |||||
作用形式 | 内部先导或外部先导 | |||||
口径[注1] | M5 | G1/8 | ||||
| 孔径(Cv) | 3V110-06,3V120-06:10.2mm2(Cv=0.6) | |||||
阀门类型 | 2位3通 | |||||
工作压力 | 0.15~0.8MPa(21~114psi) | |||||
| 耐压 | 1.2MPa(175psi) | |||||
温度 | -20~70℃ | |||||
机身材质 | 铝合金 | |||||
润滑[注2] | 不需要 | |||||
[注1]G螺纹和NPT螺纹可供选择
[注2]一旦使用润滑空气,请继续使用相同的介质以优化阀门使用寿命。建议使用 ISO VG32 或同等润滑剂
[注3]当量孔板Sand Cv均根据流量数据计算

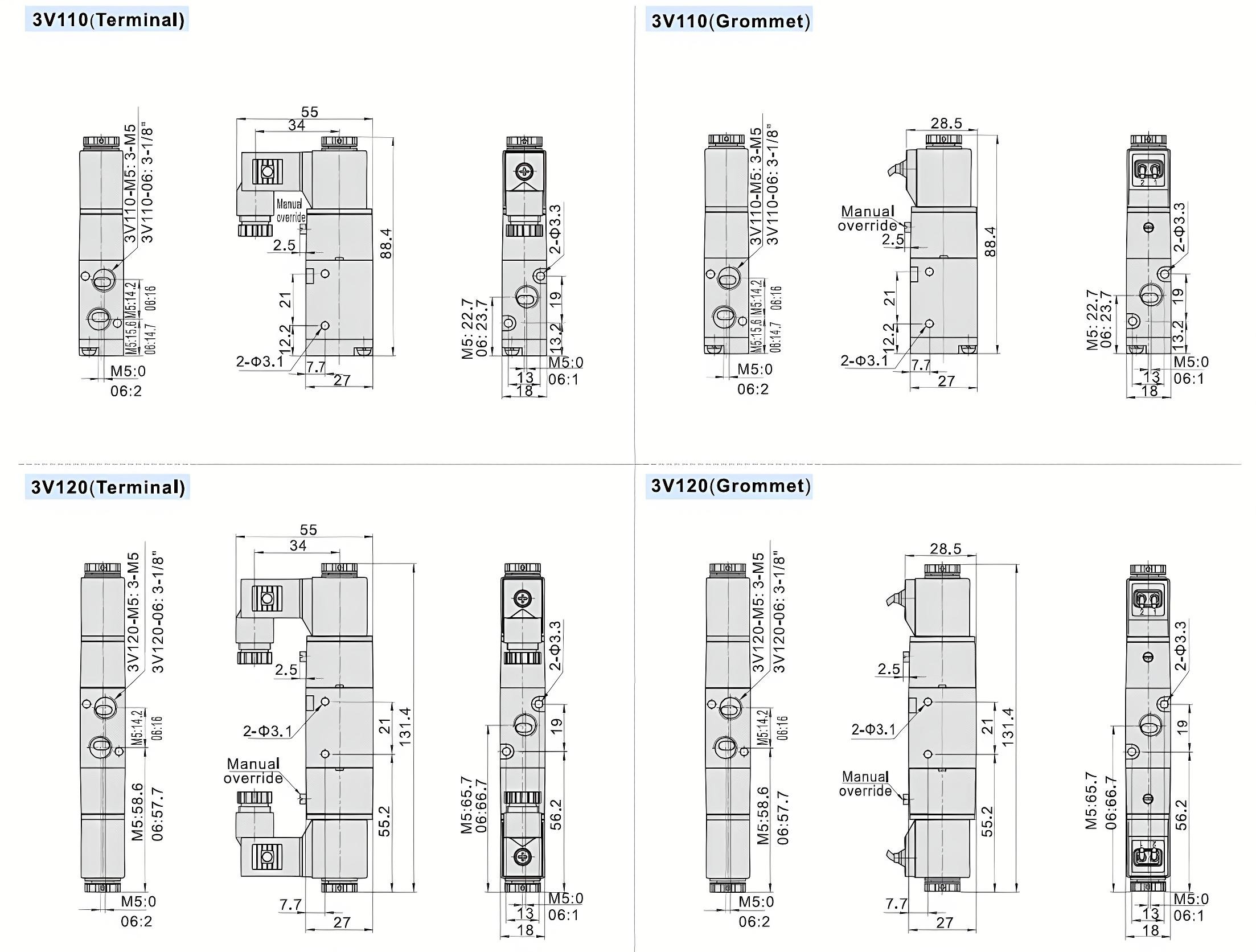

结构及尺寸(MM)
