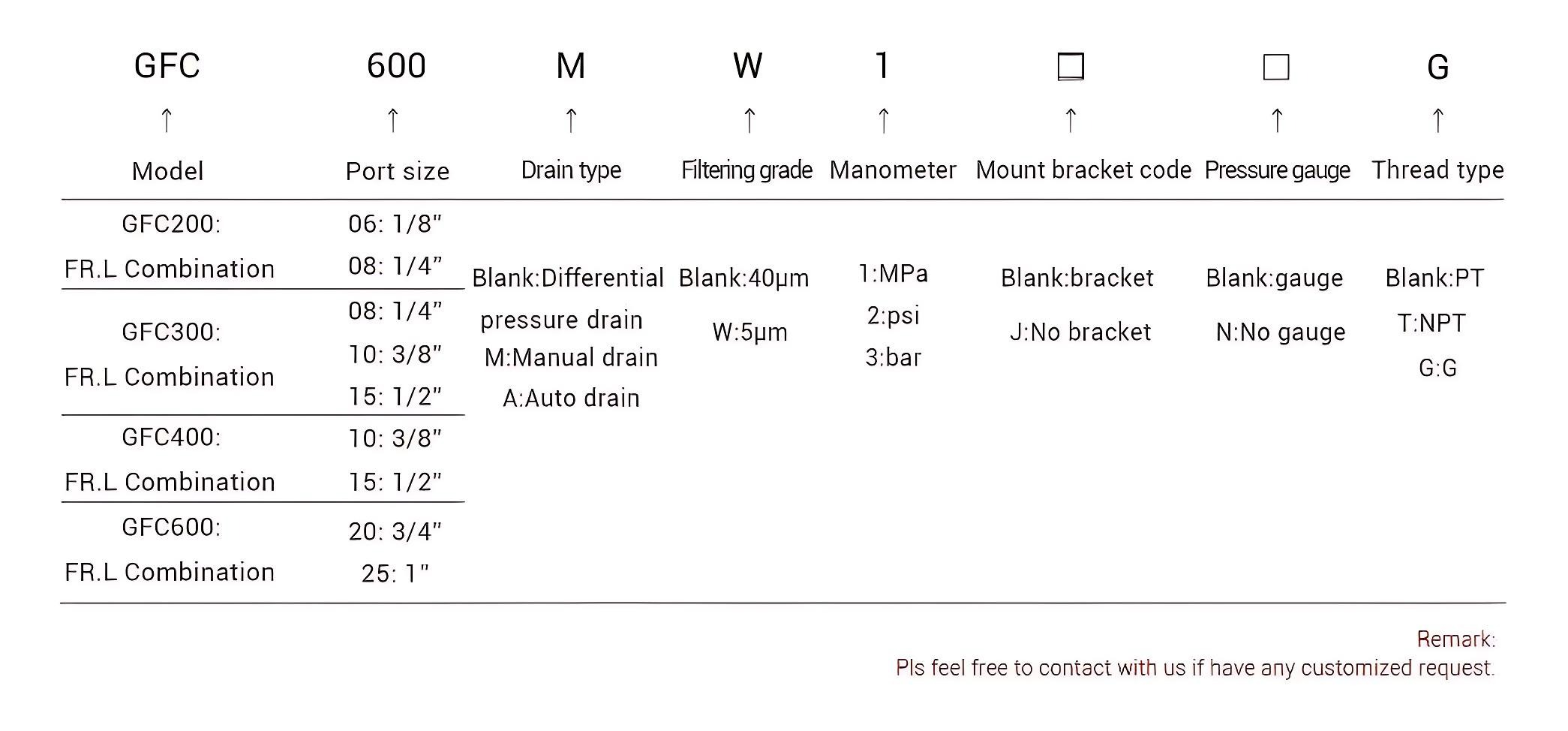

订购代码
数据表
型号 | GFC200-06 | GFC200-08 | GFC300-08 | GFC300-10 | GFC300-15 | GFC400-10 | GFC400-15 | GFC600-20 | GFC600-25 |
| 工作介质 | 空气 | ||||||||
接口尺寸(G) | 1/8 | 1/4 | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 3/4 | 1 |
过滤等级 | 40微米或5微米 | ||||||||
压力调节范围 | 自动、差压排水：0.15~0.9兆帕；手动排水：0.05~0.9兆帕 | ||||||||
耐压性 | 1.5兆帕（215Psi） | ||||||||
| 最大限度 工作压力 | 1.0兆帕(145Psi) | ||||||||
工作温度范围 | -5~70℃ | ||||||||
| 滤杯容量 | 10CC | 40CC | 80CC | 230CC | |||||
| 油杯容量 | 25CC | 75CC | 160CC | 380CC | |||||
重量 | 430克 | 980克 | 1950克 | 4320克 | |||||
| 推荐油品 | ISO VG32/等效油 | ||||||||

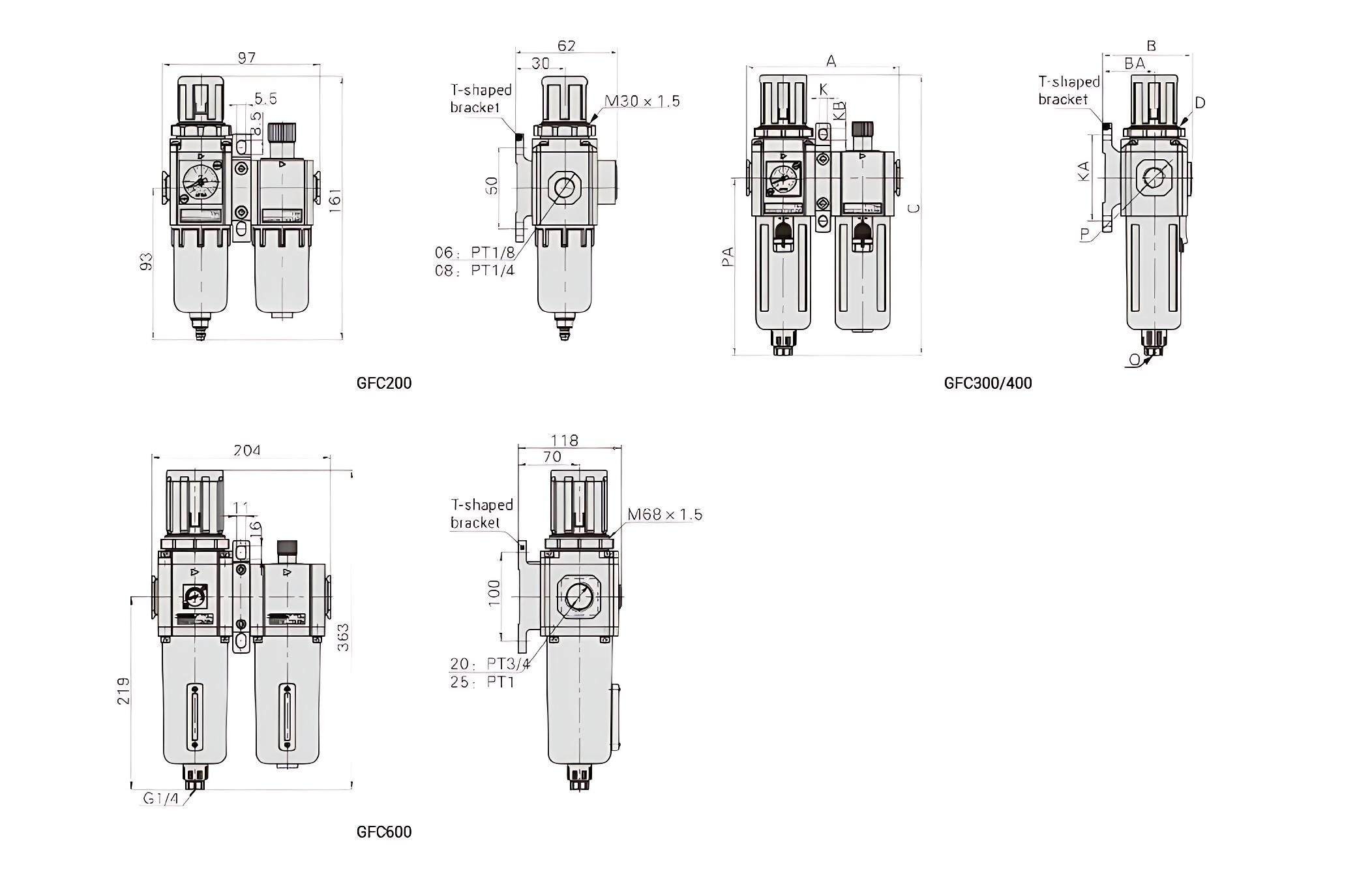

结构
型号 | A | AB | BA | C | D | K | KA | KB | P | PA | Q |
| GFC200-06 | 97 | 62 | 30 | 161 | M30x1.5 | 5.5 | 50 | 8.5 | G1/8 | 93 | |
| GFC200-08 | 97 | 62 | 30 | 161 | M30x1.5 | 5.5 | 50 | 8.5 | G1/4 | 93 | |
GFC300-08 | 124 | 72 | 41.5 | 225.5 | M40x1.5 | 6.5 | 70 | 9 | G1/4 | 143 | G1/8 |
GFC300-10 | 124 | 72 | 41.5 | 225.5 | M40x1.5 | 6.5 | 70 | 9 | G3/8 | 143 | G1/8 |
GFC300-15 | 124 | 72 | 41.5 | 225.5 | M40x1.5 | 6.5 | 70 | 9 | G1/2 | 143 | G1/8 |
| GFC400-10 | 164 | 90 | 50 | 270.5 | M55x2.0 | 8.5 | 80 | 12 | G3/8 | 166.5 | G1/4 |
| GFC400-15 | 164 | 90 | 50 | 270.5 | M55x2.0 | 8.5 | 80 | 12 | G1/2 | 166.5 | G1/4 |
| GFC600-20 | 204 | 118 | 70 | 363 | M68x1.5 | 11 | 100 | 16 | G3/4 | 219 | G1/4 |
| GFC600-25 | 204 | 118 | 70 | 363 | M68x1.5 | 11 | 100 | 16 | G1 | 219 | G1/4 |
