1、采用嵌入式方形压力表,节省安装空间(也可选配外置圆形压力表);
2、压入自锁机构,可防止外界干扰造成设定压力异常移动;
3、调压机构采用平衡设计,使调压更加稳定,漂移小,压力特性好;
4、独特的导流结构,使流动气体产生适当的旋转,从而更有效地分离气体中的液体,可靠地过滤固体颗粒;
5、除标准外形式,还有低压型可供选择(最大可调压力0.4MPa);
6、过滤等级:5um、40μm;
7、三种排水形式可供选择:手动、压差、自动排水;
8、接口尺寸可选:螺纹G、PT或NPT 1/8''、1/4''、3/8''、1/2''、3/4''、1''。

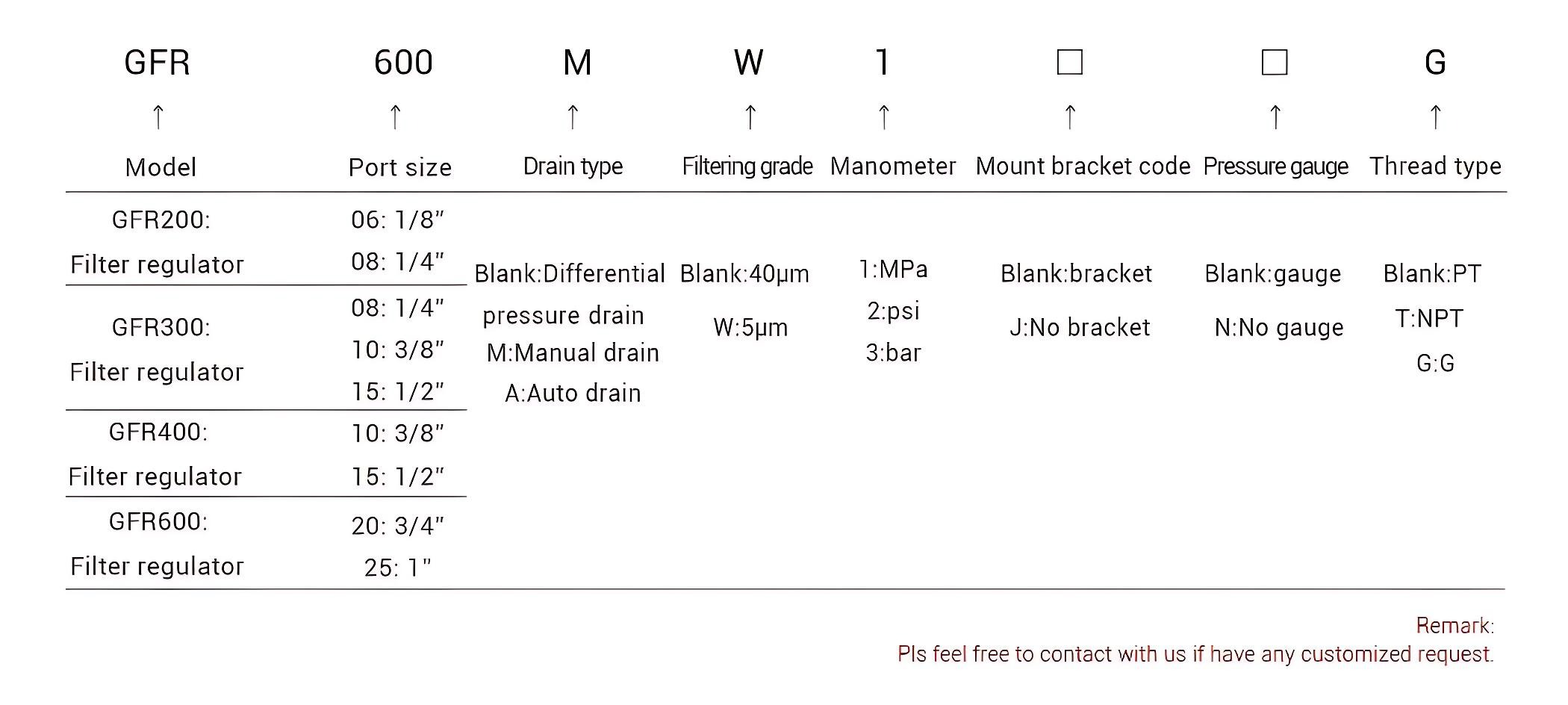

订购代码

数据表
型号 | GFR200-06 | GFR200-08 | GFR300-08 | GFR300-10 | GFR300-15 | GFR400-10 | GFR400-15 | GFR600-20 | GFR600-25 |
接口尺寸 | PT1/8 | PT1/4 | PT1/4 | PT3/8 | PT1/2 | PT3/8 | PT1/2 | PT3/4 | PT1 |
过滤等级 | 40微米或5微米 | ||||||||
压力调节范围 | 自动、差压排水:0.15~0.9Mpa;手动排水:0.05~0.9Mpa | ||||||||
耐压性 | 1.5兆帕(215Psi) | ||||||||
| 最大工作压力 | 1.5MPa(215Psi) | ||||||||
工作温度范围 | -5~70℃ | ||||||||
调压范围 | 0.05~0.9Mpa (7-130Psi) | ||||||||
| 滤杯容量 | 10CC | 40CC | 80CC | 230CC | |||||
重量 | 220克 | 500克 | 1030克 | 2400克 | |||||

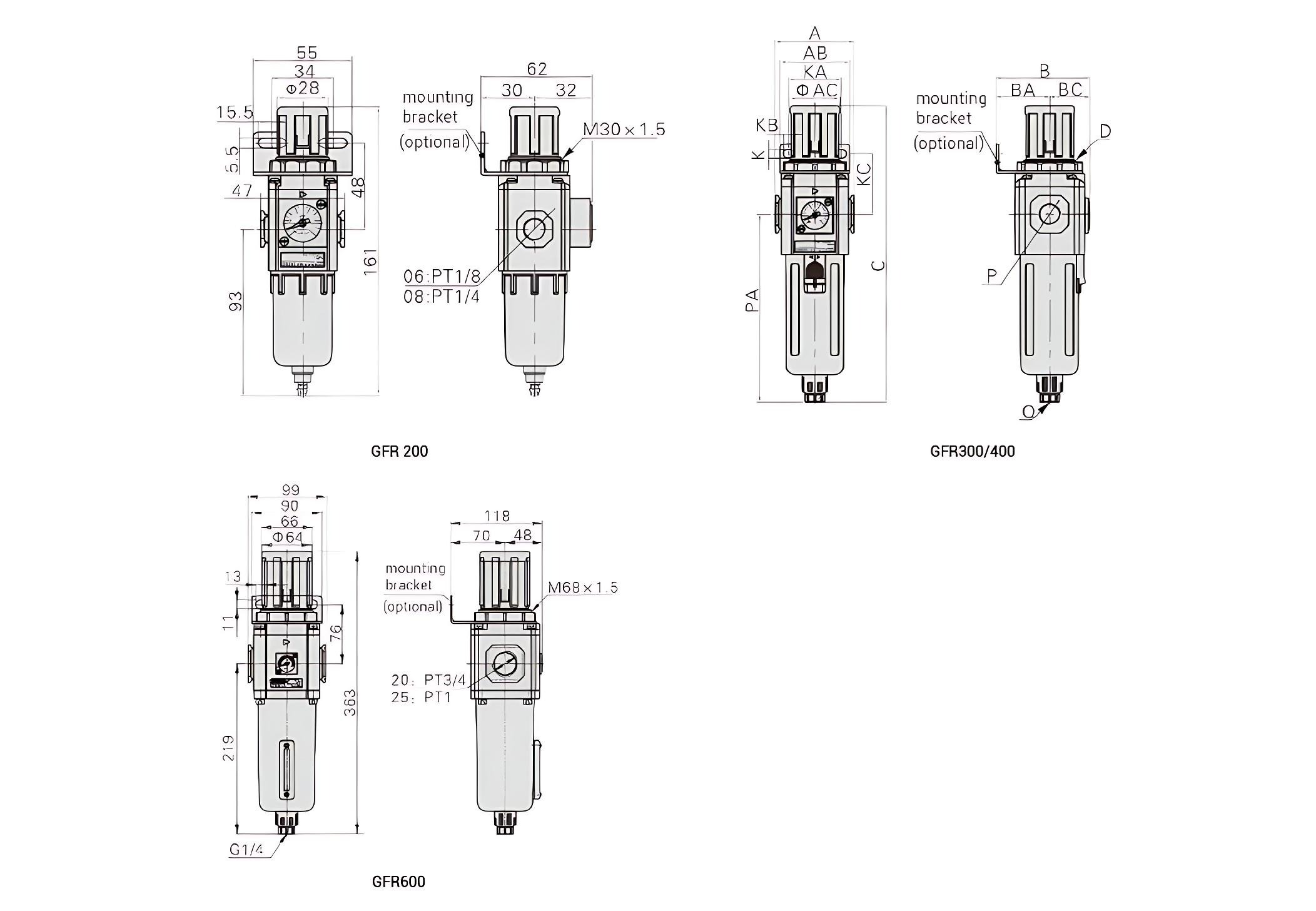

结构

型号 | A | AB | AC | B | BA | BC | C | D | K | KA | KB | KC | P | PA | Q | |
GFR300-08 | 60 | 53 | 38 | 72 | 41 | 31 | 225.5 | M40X1.5 | 6.5 | 40 | 8 | 46 | PT1/4 | 143 | G1/8 | |
GFR300-10 | 60 | 53 | 38 | 72 | 41 | 31 | 225.5 | M40X1.5 | 6.5 | 40 | 8 | 46 | PT3/8 | 143 | G1/8 | |
GFR300-15 | 60 | 53 | 38 | 72 | 41 | 31 | 225.5 | M40X1.5 | 6.5 | 40 | 8 | 46 | PT1/2 | 143 | G1/8 | |
| GFR400-10 | 80 | 72 | 52 | 90 | 50 | 40 | 270.5 | M55X2.0 | 8.5 | 52 | 11 | 53 | PT3/8 | 166.5 | G1/4 | |
| GFR400-15 | 80 | 72 | 52 | 90 | 50 | 40 | 270.5 | M55X2.0 | 8.5 | 52 | 11 | 53 | PT1/2 | 166.5 | G1/4 | |
| GFR600-20 | 99 | 90 | 64 | 118 | 70 | 48 | 363 | M68x1.5 | 11 | 66 | 13 | 76 | PT3/4 | 219 | G1/4 | |
| GFR600-25 | 99 | 90 | 64 | 118 | 70 | 48 | 363 | M68x1.5 | 11 | 66 | 13 | 76 | PT1 | 219 | G1/4 | |
