| 尺寸： | |
|---|---|

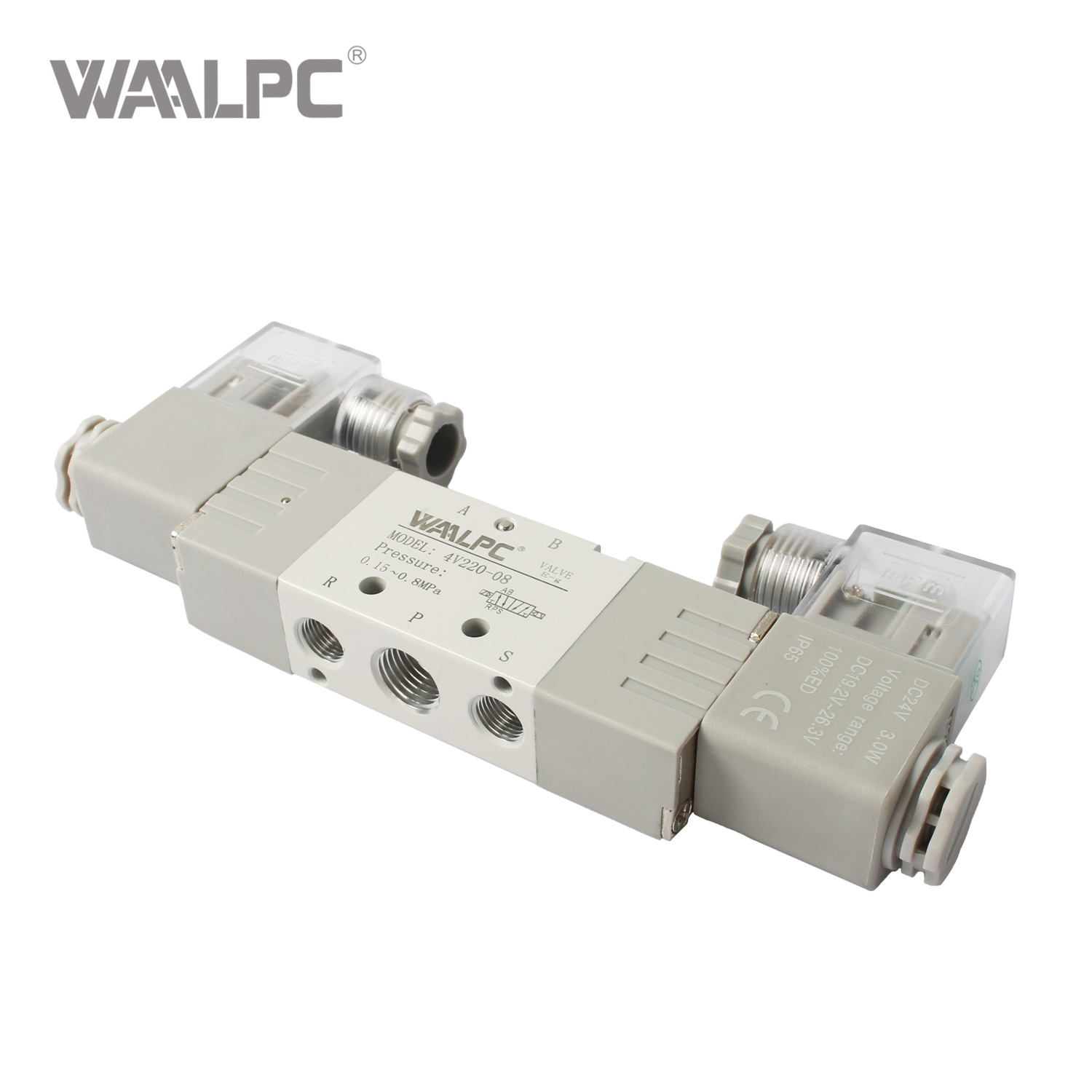

4V220-08
WAALPC
8481202090
| 1. 恶劣环境下性能可靠IP65 防护等级：防尘、防水，非常适合潮湿、肮脏或高灰尘的工业环境。 宽工作范围： 工作压力：0.15–0.8 MPa (2.17–11.6 psi) 环境温度：-20–70°C 介质：过滤空气（40μm或更细） 使用寿命长：超过 1000 万次循环，磨损最小，减少停机时间和更换成本。 2. 精准控制、快速响应0.05秒超快响应：瞬时方向切换，实现高速自动化流程。 先导选项：选择内部先导（适用于启动压力 ≥0.15MPa 的系统）或外部先导（适用于低压应用）以匹配您的设置。 5/3 路记忆功能：在断电期间保持阀门位置，以实现更安全、更稳定的操作。 3. 节能且维护成本低低功耗： 直流：3.0W（12V/24V） 交流电：4.5VA（24V/110V/220V） 免润滑设计：消除与油相关的维护，降低食品、医疗或洁净室应用中的污染风险。 易于安装：紧凑的设计，带有 DIN 插座或引线电气连接和标准端口尺寸，可实现快速集成。 4. 多样化配置，满足不同需求端口尺寸：PT1/5、PT1/8（型号不同） 电压选项：宽范围的交流/直流电压，以满足全球工业标准。 安装灵活性：与歧管兼容的设计，适用于复杂设置中节省空间的多阀系统。 |
工业生产
自动化设备
机械设备
食品工业
医疗保健
电子行业
纺织机械
包装机械
数据表
模型 | 4V210-06 4V220-06 | 4V230C-06 4V230E-06 4V230P-06 | 4V210-08 4V220-08 | 4V230C-08 4V230E-08 4V230P-08 | ||||
体液 | 空气（经40μm滤芯过滤） | |||||||
演戏 | 内部先导或外部先导 | |||||||
口径[注1] | 进=出=排气=1/8'' | 输入=输出=1/4''排气=1/8'' | ||||||
孔口尺寸 (Cv) [注4] | 4V210-08,4V220-08:17.0mm²(Cv=1.0) 4V230C-08:13.6mm²(Cv=0.8) | |||||||
| 阀门类型 | 5端口2位 | 5端口3位 | 5端口2位 | 5端口3位 | ||||
工作压力 | 0.15~0.8MPa(21~114psi) | |||||||
| 耐压 | 1.2MPa(175psi) | |||||||
温度 | -20~70℃ | |||||||
| 机身材质 | 铝合金 | |||||||
润滑[注2] | 不需要 | |||||||
最大频率[注3] | 5 周期/秒 | 3周期/秒 | 5 周期/秒 | 3周期/秒 | ||||
| 重量（克） | 4V210-06：220 4V220-06：320 | 360 | 4V210-08：220 4V220-08：320 | 360 | ||||
[注1]有PT螺纹、G螺纹 、NPT螺纹可供选择。
[注2]一旦使用润滑空气，请继续使用相同的介质以优化阀门的使用寿命。建议使用 ISOVG32 或同等润滑剂。
[注3]最大动作频率为空载状态。
[注4]等效孔口Sand Cv均由流量数据计算得出。

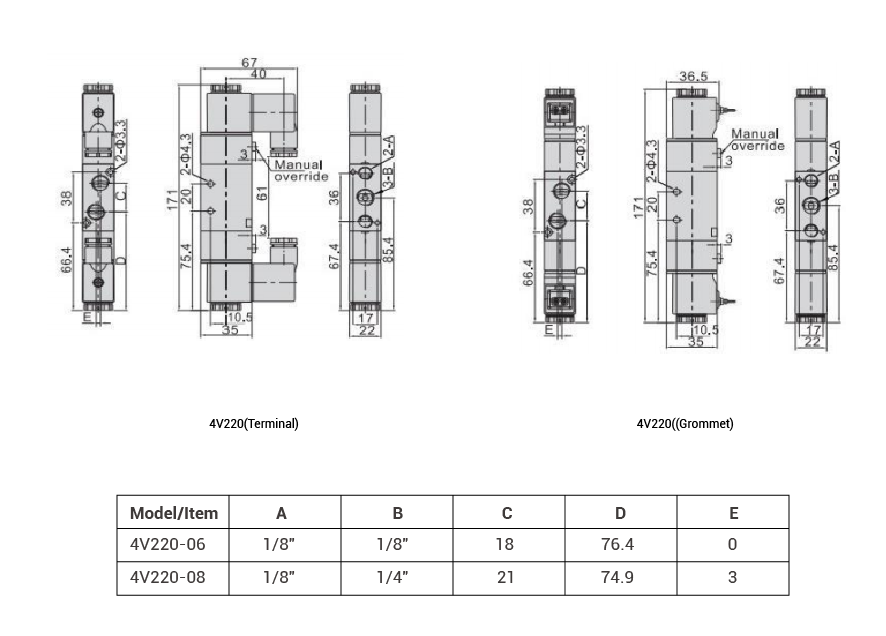

结构及尺寸(MM)
