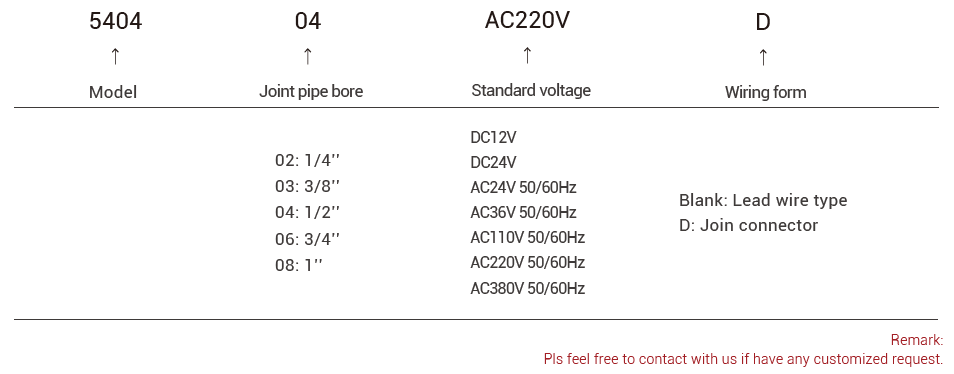

订购代码
数据表
模型 | 5404-02/03/04 | 5404-06 | 5404-08 |
| 工作介质 | 空气/水/油 | ||
| 行动模式 | 导轨类型 | ||
| 类型 | 常闭型 | ||
| 流量孔径(mm) | 13 | 25 | 25 |
| CV值 | 2 | 5 | 10 |
| 端口尺寸 | 1/4 1/8 1/2 | 3/4 | 1 |
| 工作压力 | 气体：1~50(kgf/cm2) 液体：1~40(kgf/cm2) | 气体：1~30(kgf/cm2) 液体：1~25(kgf/cm2) | 气体：1~30(kgf/cm2) 液体：1~25(kgf/cm2) |
| 最大限度。耐压性 | 75(公斤力/厘米2) | 40(公斤力/厘米2) | |
| 温度 | -5~150℃ | ||
| 工作电压范围 | ±10% | ||
| 保护等级 | IP65 | ||
| 重量（公斤） | 0.814/0.775/0.763 | 1.827 | 1.737 |

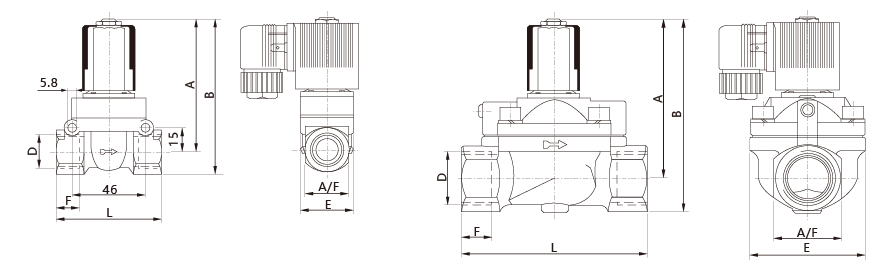

结构及尺寸(MM)
| 模型 | 内孔 | 孔径 | A | B | F | E | L | 空气/空气 |
| 5404-02 | 12 | 1/4'' | 76 | 90 | 13 | 32 | 64 | 28 |
| 5404-03 | 12 | 3/8'' | 76 | 90 | 13 | 32 | 64 | 28 |
| 5404-04 | 12 | 1/2'' | 76 | 90 | 13 | 32 | 64 | 28 |
| 5404-06 | 20 | 3/4'' | 99.5 | 118 | 16 | 60 | 91 | 41 |
| 5404-08 | 25 | 1'' | 99.5 | 118 | 16 | 60 | 91 | 41 |
