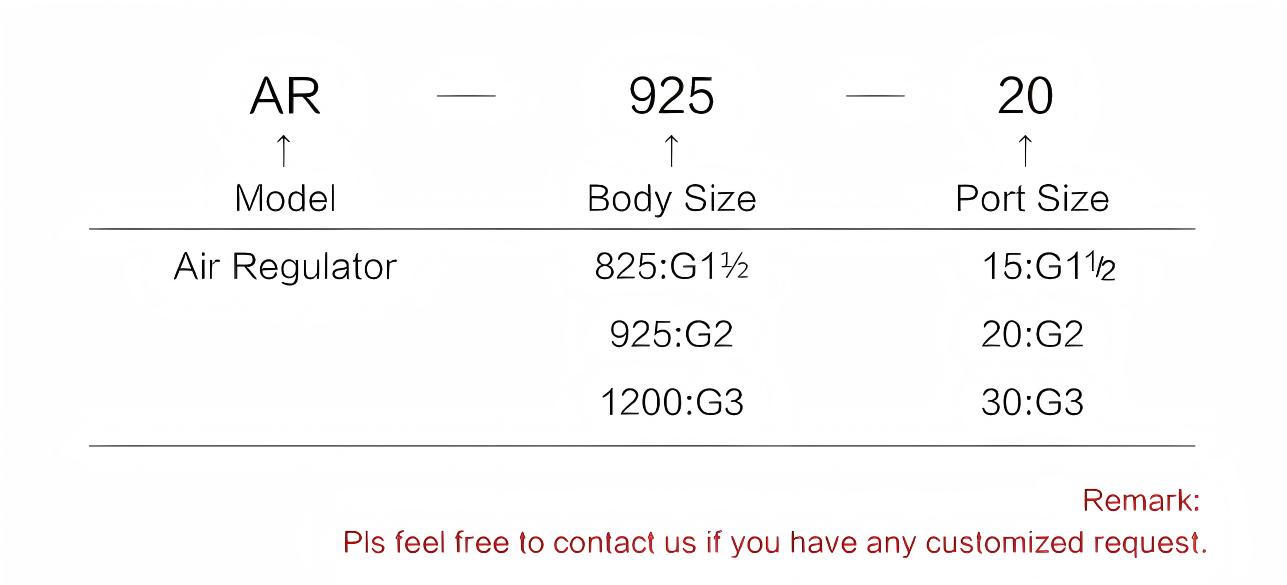

订购代码
数据表
类型名称 | 调压阀 | ||
型号 | AR825-15 | AR925-20 | AR1200-30 |
接口尺寸 | G1 1/2 | G2 | G3 |
工作介质 | 空气 | ||
最大限度工作压力 | 1.0MPa | ||
耐压性 | 1.5兆帕 | ||
空气消耗量（用于排气孔） | 5 L/min (ANR)（最大压力时） | ||
工作温度范围 | -5~60℃（不结冰） | ||
结构 | 内部先导泄压型（先导空气始终排出） | ||
压力表口径 | 1/4 | ||
调压范围 | 0.05~0.85Mpa | ||
压力计 | G46-10-02 | ||
相关流程 | 12000升/分钟 | 20000升/分钟 | 28000升/分钟 |
重量 | 2500克 | 4500克 | 8000克 |
结构

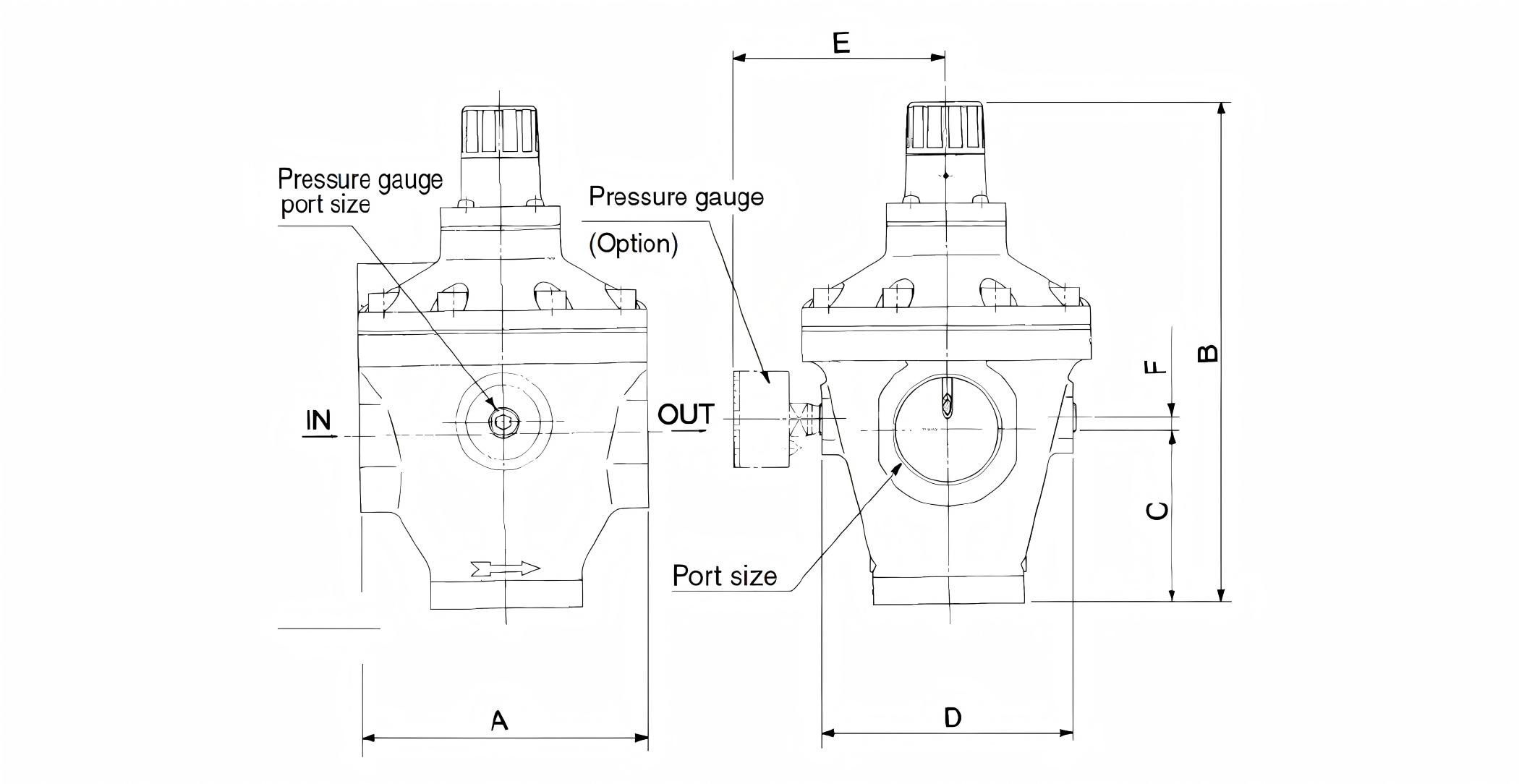

尺寸（毫米）
型号 | 接口尺寸 | 压力表口径 | 尺寸（毫米） | |||||
| A | B | C | D | E | F | |||
AR825-15 | 1 1/2 | 1/4 | 126 | 216 | 75 | 110 | 94.5 | 5 |
AR925-20 | 2 | 1/4 | 160 | 241 | 90 | 140 | 109.5 | 10 |
AR1200-30 | 3 | 1/4 | 210 | 274 | 125 | 190 | 140 | 25 |
