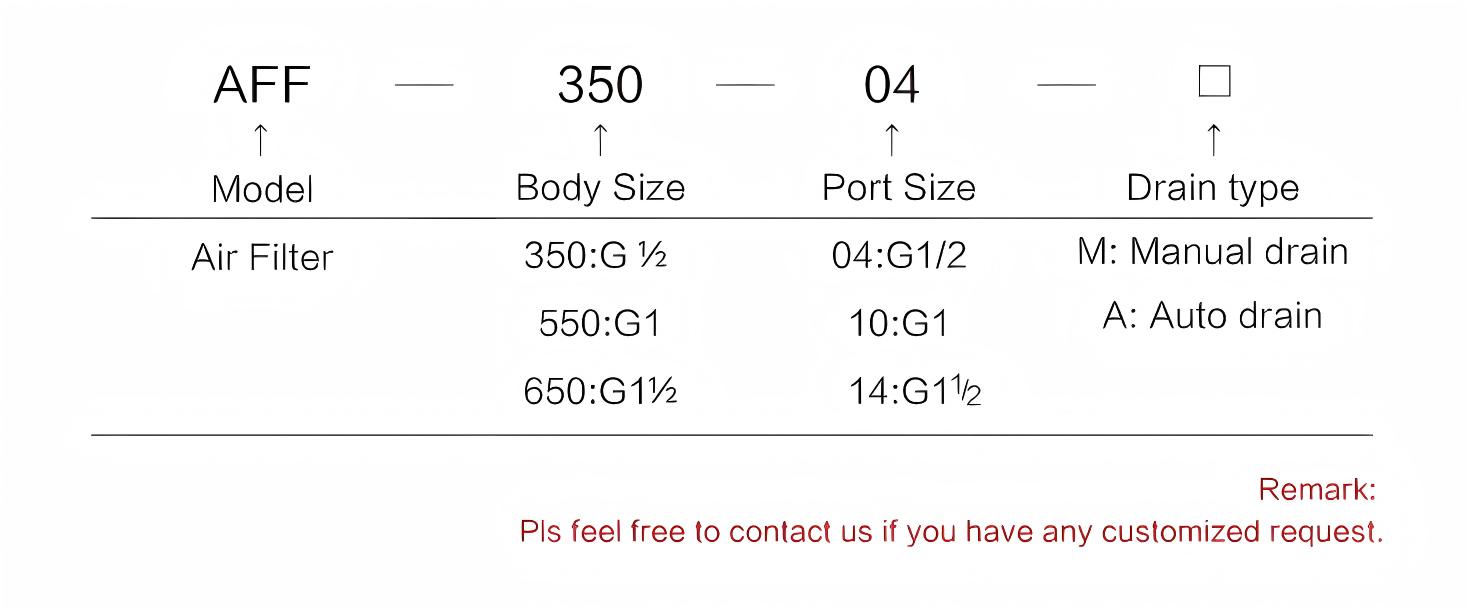

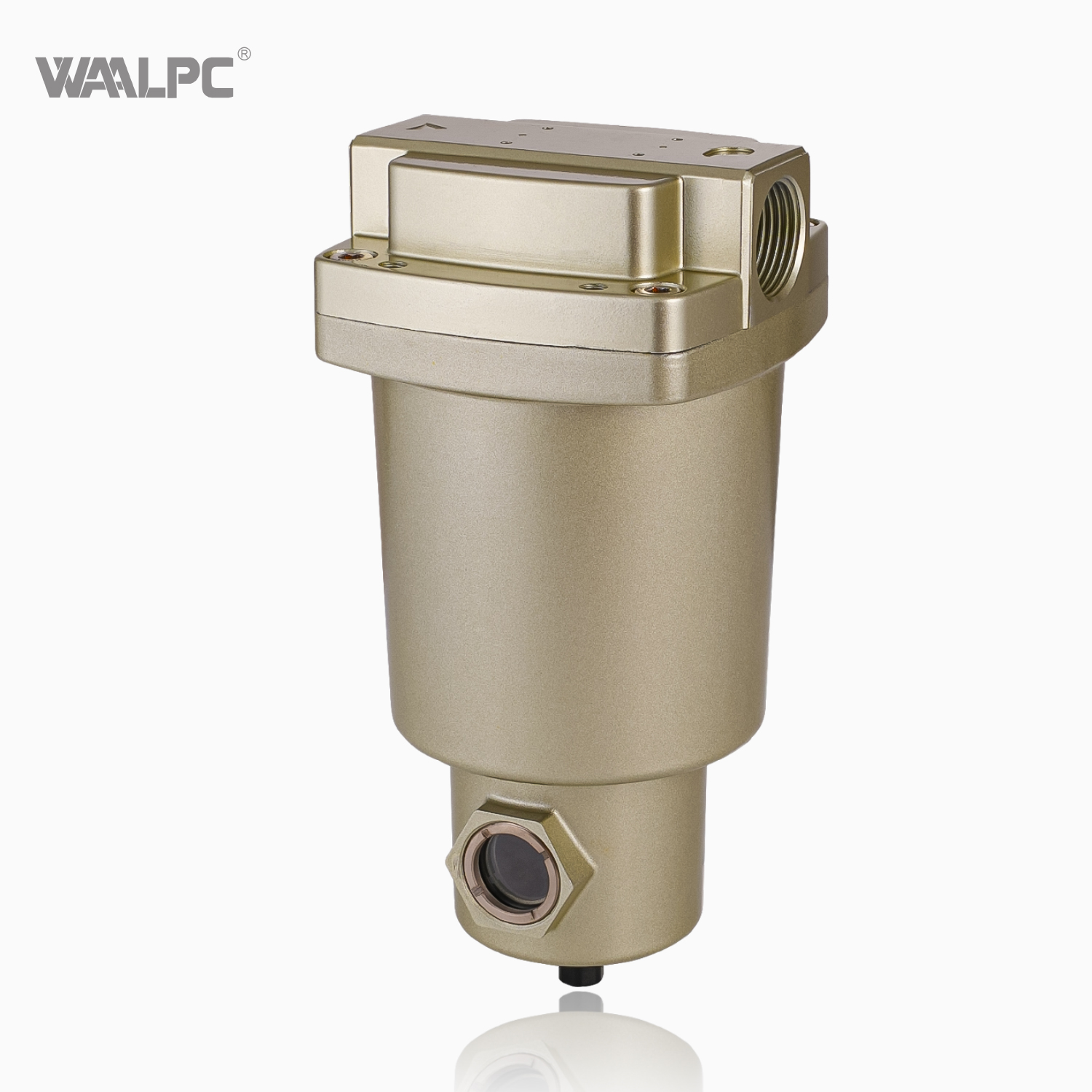

订购代码
数据表
类型名称 | 空气过滤器 | ||
模型 | AFF350-04 | AFF550-10 | AFF650-14 |
端口尺寸 | G 1/2 | G1 | G1 1/2 |
工作介质 | 空气 | ||
最大限度。工作 压力 | 1.0MPa | ||
耐压性 | 1.5兆帕 | ||
工作温度范围 | -5~60℃（不结冰） | ||
过滤等级 | 3 µm（过滤效率：99%） | ||
压力表口径 | 2年（压降达到0.1MPa时1年） | ||
相关 流程 | 1500升/分钟 | 3700升/分钟 | 6000升/分钟 |
重量 | 900克 | 2100克 | 4200克 |

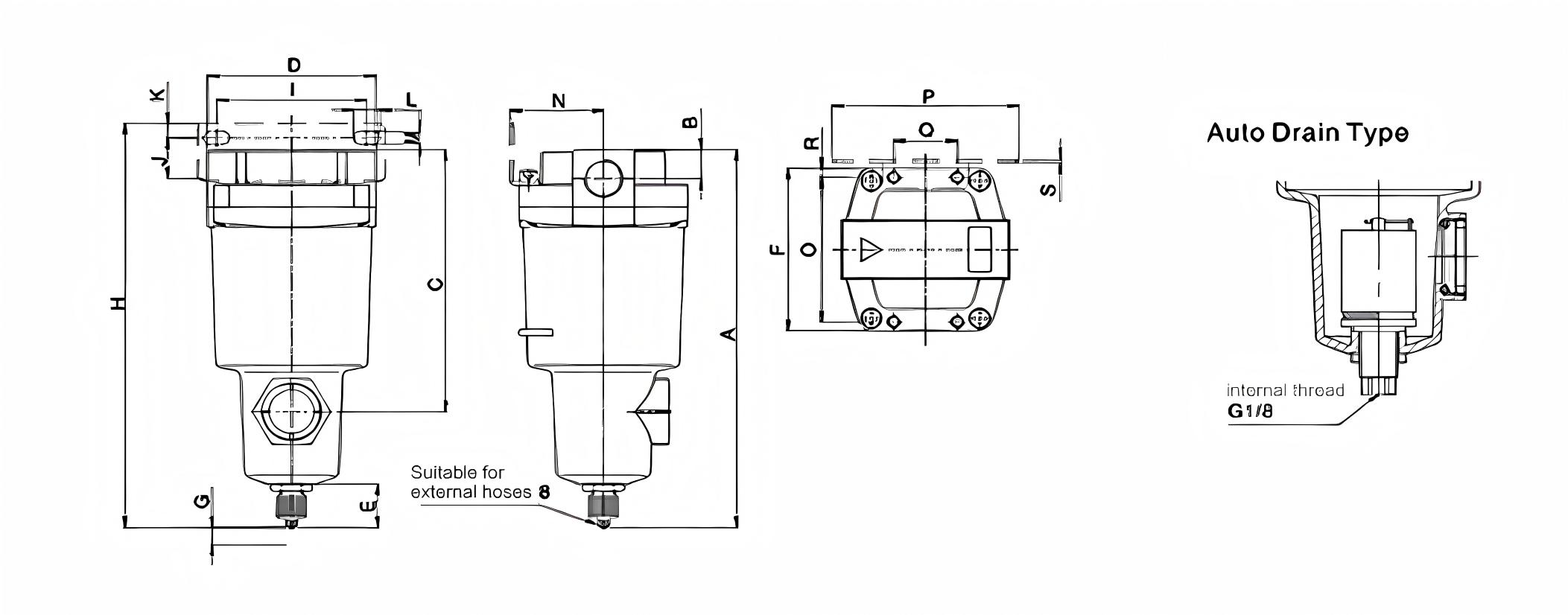

结构
尺寸（毫米）
模型 | 端口尺寸 | 尺寸（毫米） | ||||||
A | B | C | D | E | F | G | ||
AFF350-04 | 1/2 | 209 | 16 | 145 | 90 | 24 | 90 | 10 |
AFF550-10 | 1 | 265 | 22 | 200 | 122 | 24 | 122 | 10 |
AFF650-14 | 1 1/2 | 315 | 32 | 253 | 160 | 24 | 160 | 10 |
模型 | 端口尺寸 | 安装尺寸(mm) | |||||||||||
H | I | J | K | L | M | N | O | P | Q | R | S | ||
AFF350-04 | 1/2 | 224 | 80 | 23 | 8 | 14 | 7 | 50 | 80 | 97 | 34 | 5 | 2.3 |
AFF550-10 | 1 | 283 | 100 | 30 | 10 | 16 | 9 | 65 | 102 | 126 | 60 | 10 | 3.2 |
AFF650-14 | 1 1/2 | 336 | 150 | 38 | 15 | 20 | 11 | 85 | 136 | 180 | 76 | 12 | 4.5 |
