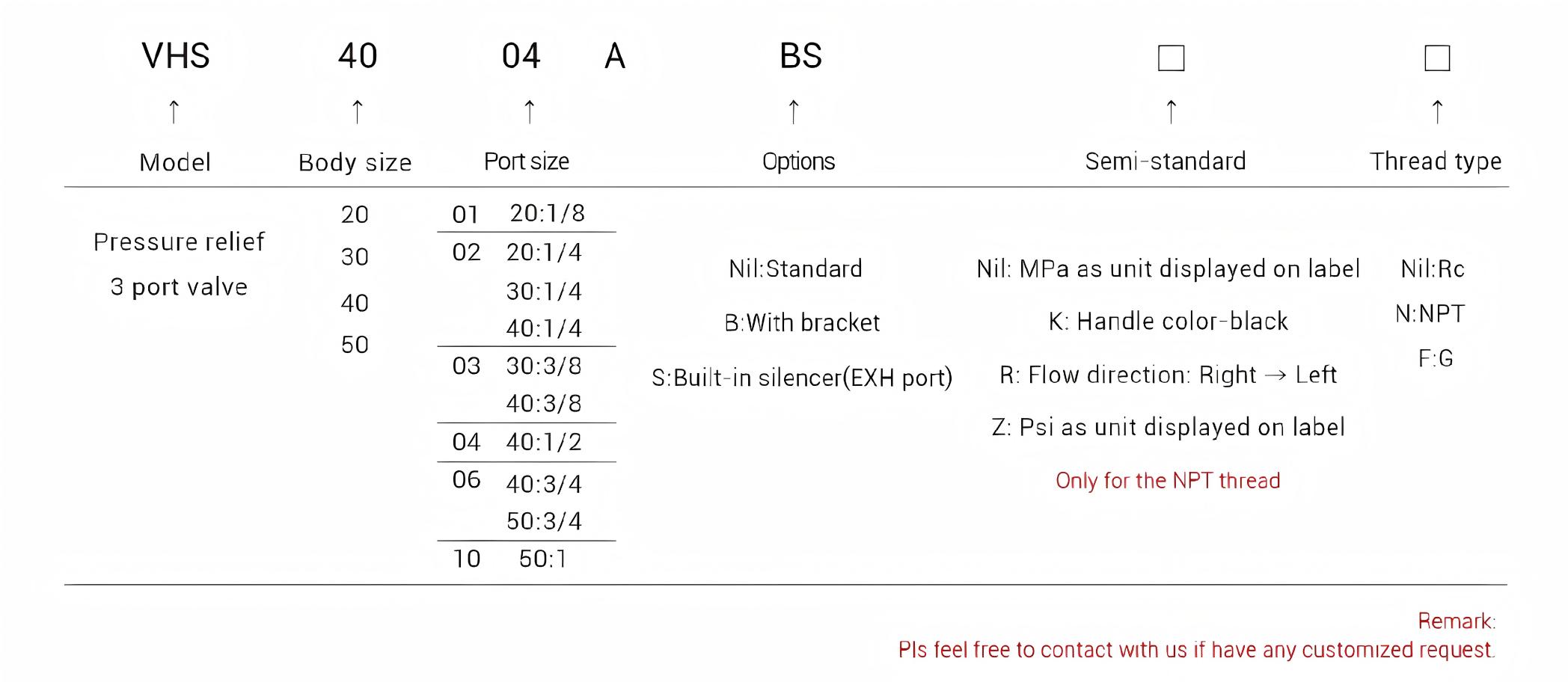

订购代码
数据表

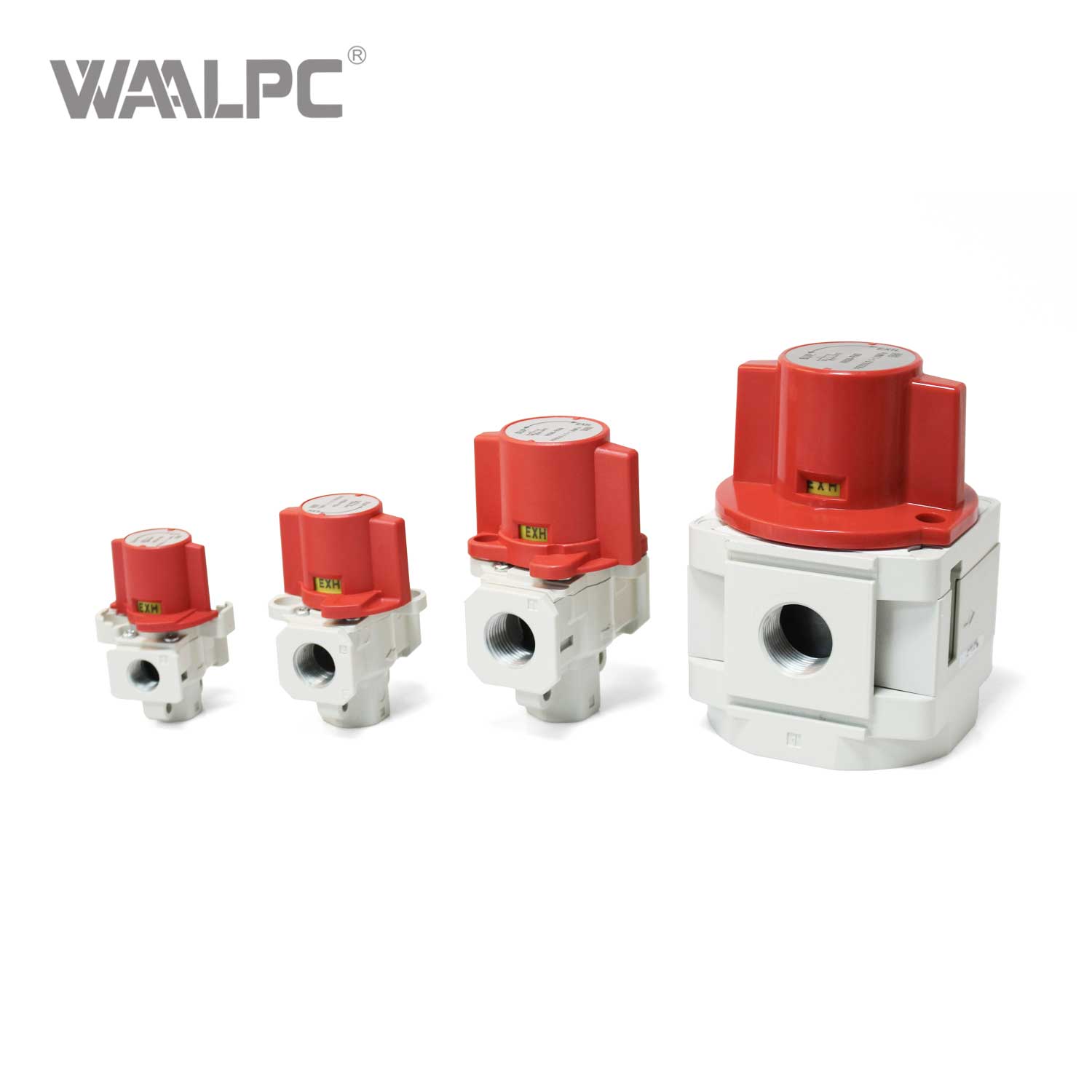

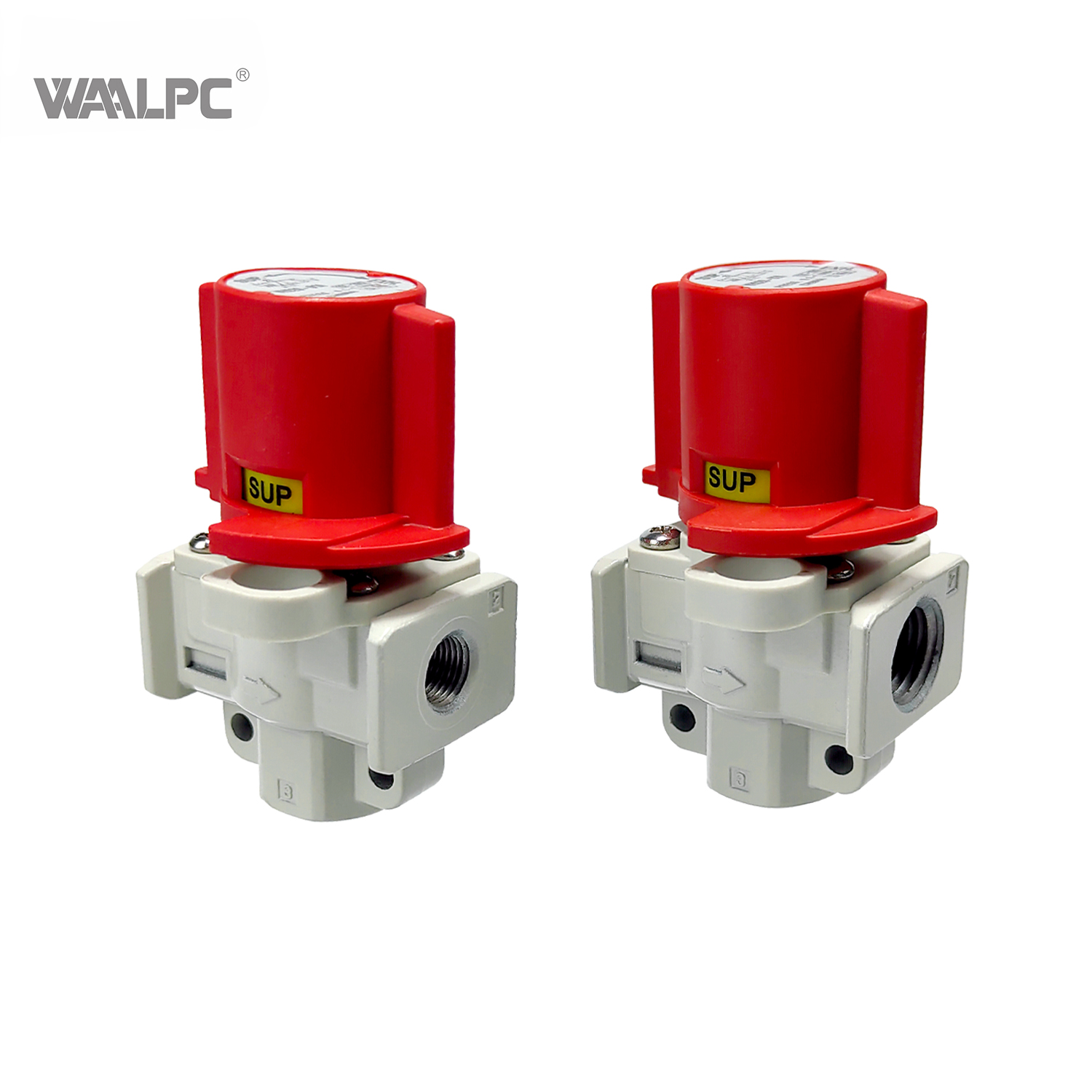

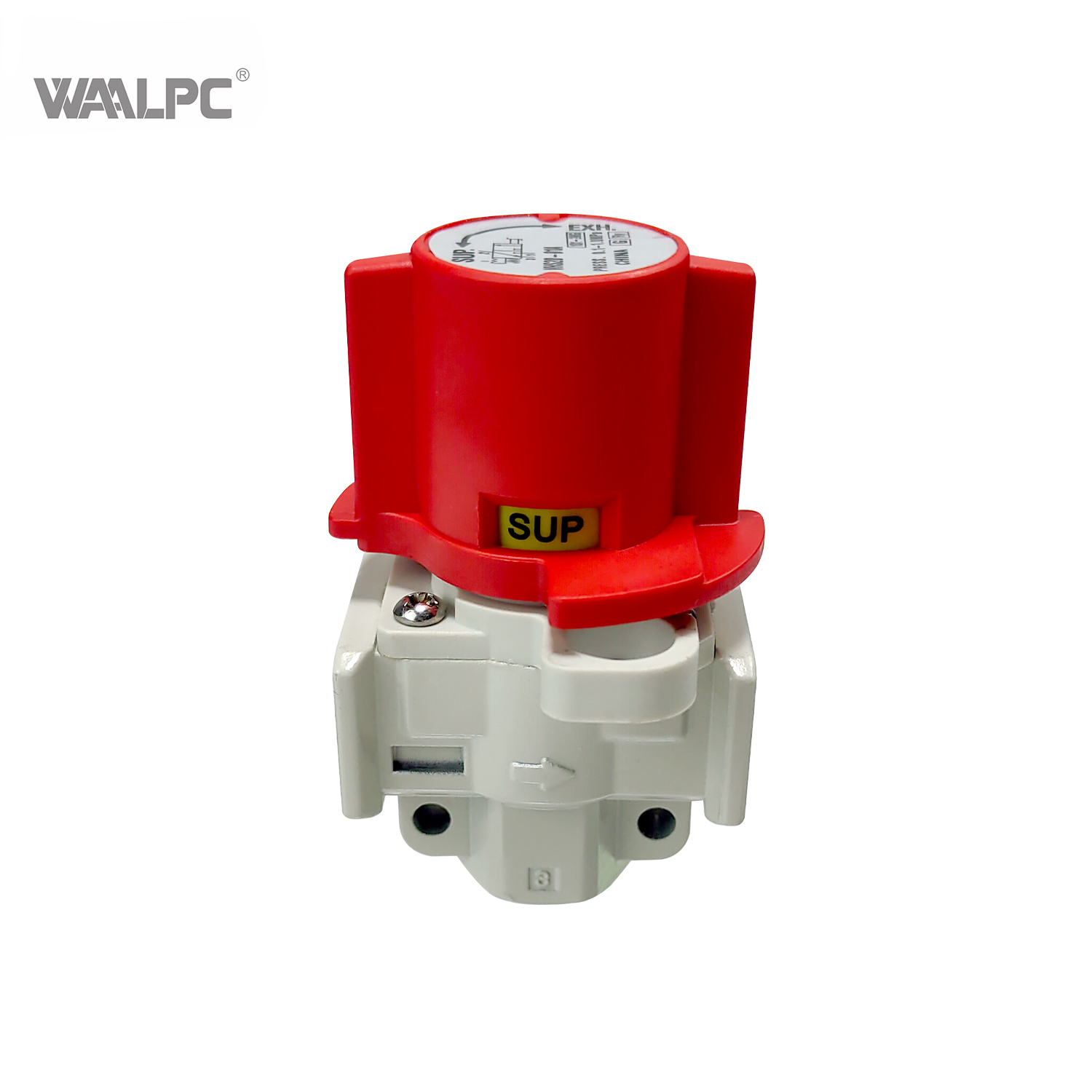

| 型号 | VHS20 | VHS30 | VHS40 | VHS40-06 | VHS50 | |
| 工作介质 | 洁净空气（40um过滤） | |||||
| 工作温度 | -5至60℃（不结冰） | |||||
| 耐压 | 1.5Mpa | |||||
| 工作压力范围 | 0.1～1.0Mpa | |||||
| 旋钮切换角度 | 90℃ | |||||
| 油漆颜色（标准） | 旋钮：红色，主体：白色 | |||||
| 重量 | A(旋钮和阀盖：阻燃PBT) | 76克 | 127克 | 247克 | 293克 | 532克 |
| B(旋钮、阀盖：铝) | 92克 | 156克 | 301克 | 349克 | 630克 | |
选项/配件类型
| 泄压三通阀 | 垫片零件号 | 带支架的垫片 零件号 | 适用空气制备设备 |
| VHS20 | Y200-A | Y200T-A | AC20-A、B |
| VHS30 | Y300-A | Y300T-A | AC25-A、B、AC30-A、B |
| VHS40 | Y400-A | Y400T-A | AC40-A、B |
| VHS40-06 | Y500-A | Y500T-A | AC40-06A、B |
| VHS50 | Y600-A | Y600T-A | AC50-B、AC55-B、AC60-B |
*新VHS系列与旧垫片Y200(T)至Y600(T)兼容

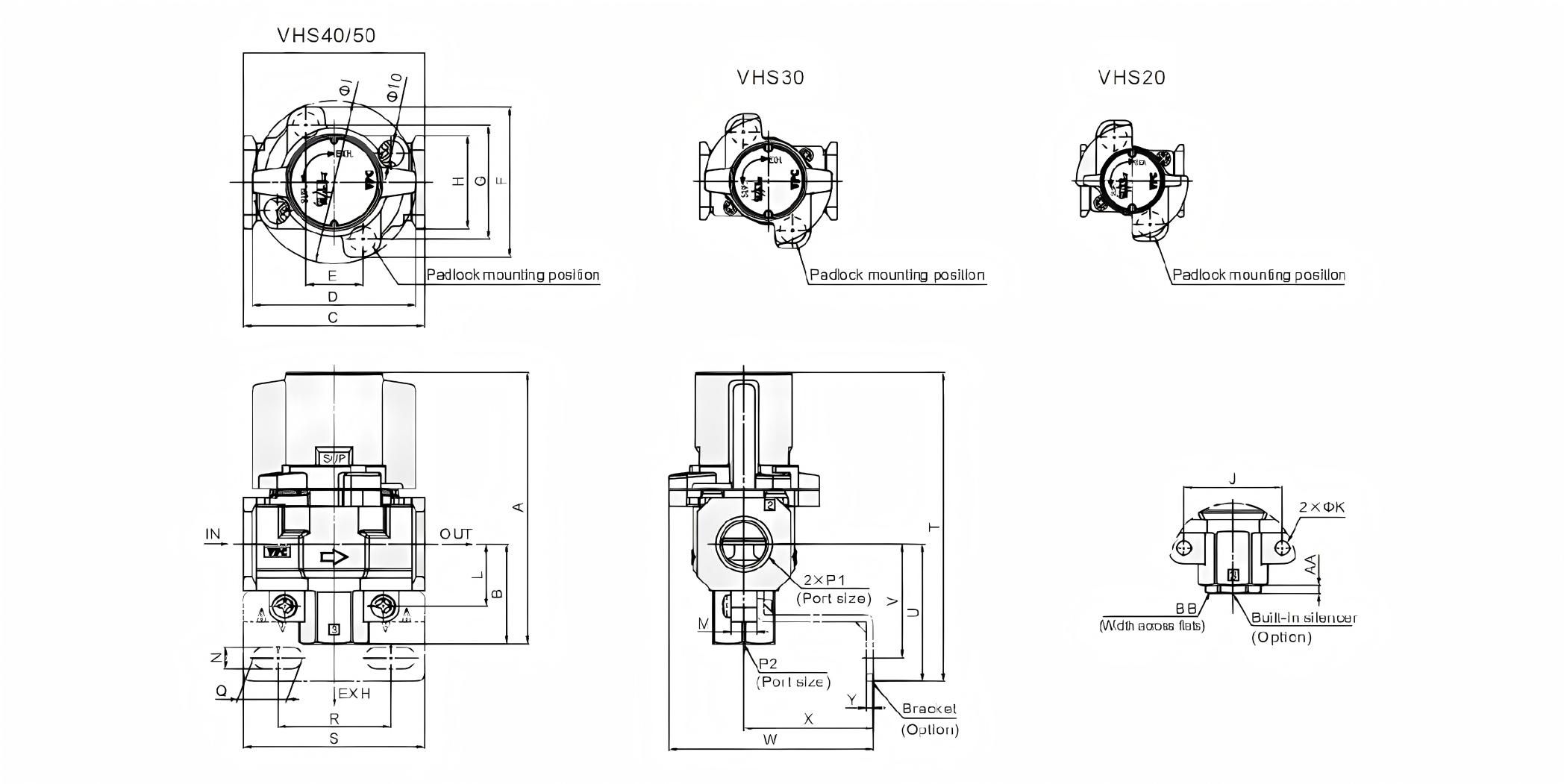

结构
| 型号 | 标准规格 | |||||||||||||||
| P1 | P2 | A | B | C | D | E | F | G | H | I | J | K | L | M | ||
| A型 | B 型 | |||||||||||||||
| VHS20 | 1/8, 1/4 | 1/8 | 66.4 | 22.3 | 40 | 37.5 | 14 | 46.6 | 47.2 | 33.6 | 28 | 43 | 24 | 4.5 | 14.8 | 9 |
| VHS30 | 1/4, 3/8 | 1/4 | 80.3 | 29.4 | 53 | 49 | 19 | 52 | 38 | 30 | 49 | 30 | 4.5 | 19 | 9 | |
| VHS40 | 1/4、3/8、1/2 | 3/8 | 104.9 | 38.5 | 70 | 63 | 22 | 58 | 44 | 36 | 63 | 38 | 5.5 | 24 | 10 | |
| VHS40-06 | 3/4 | 1/2 | 110.4 | 42 | 75 | 63 | 22 | 58 | 44 | 44 | 63 | 43 | 5.5 | 26 | 10 | |
| VHS50 | 3/4, 1 | 1/2 | 134.3 | 53 | 90 | 76 | 26 | 76 | 61 | 53 | 81 | 50 | 6.5 | 31 | 12 | |
| 型号 | 选项规格 | |||||||||||
| 带支架 | 内置消音器 | |||||||||||
| N | Q | R | S | T | U | V | W | X | Y | AA | BB | |
| VHS20 | 5.4 | 8.4 | 27 | 40 | 75.4 | 31.3 | 25.3 | 53.3 | 30 | 2.3 | 3 | 12 |
| VHS30 | 6.5 | 10 | 36.5 | 53 | 90.9 | 40 | 33 | 67 | 41 | 2.3 | 3 | 14 |
| VHS40 | 8.5 | 19 | 43.5 | 70 | 119.4 | 53 | 44 | 79 | 50 | 2.8 | 3 | 19 |
| VHS40-06 | 8.5 | 19 | 43.5 | 70 | 123.4 | 55 | 46 | 79 | 50 | 2.8 | 4 | 22 |
| VHS50 | 11 | 27.5 | 49.5 | 90 | 152.3 | 71 | 60 | 108 | 70 | 3.2 | 4 | 22 |
