SMC型一触式接头 KQ2气动接头及配件连接器直角L型弯头气动元件管件


状态：

数量：



询问添加到购物篮

主要功能 气动接头 就是连接气动元件，实现快速连接和断开，从而提高工作效率。

型号：
KQ2
产品品牌：
WAALPC
产品编码：
7307190000

产品描述

1.用于气动管路系统的快速气动管接头。

2.多种管接头型号，满足您对气动管系统的所有需求

3.即使安装后，也可以自由改变管子的方向。

4.镀镍金属机身确保防腐、防污染。

5.所有R和NPT螺纹均预涂密封剂。

6.所有圆柱螺纹均标配O型圈密封件。

技术参数

订购代码

规格

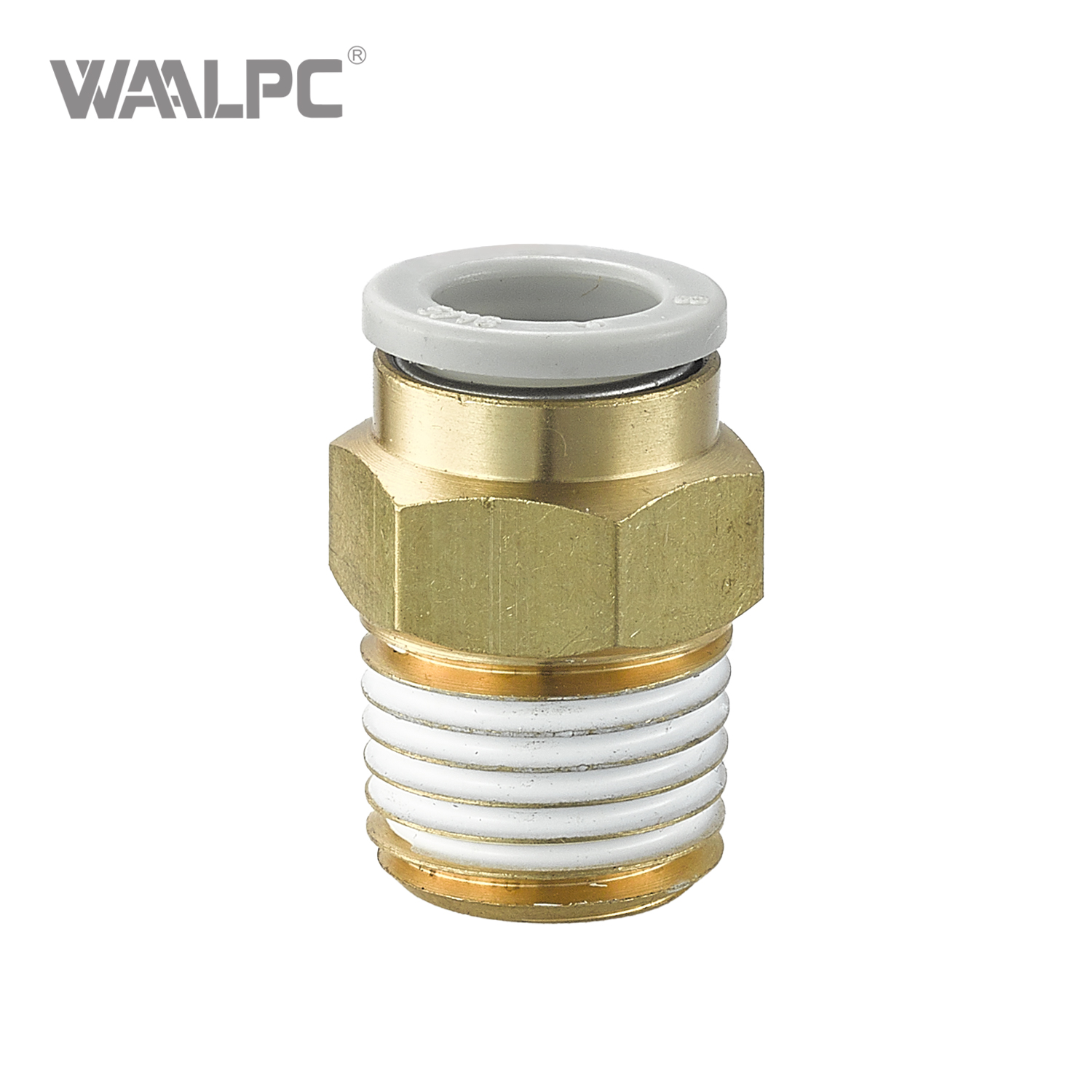

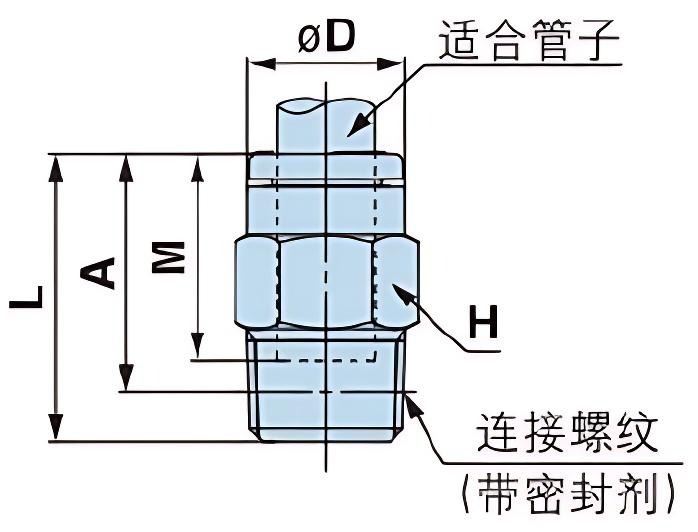

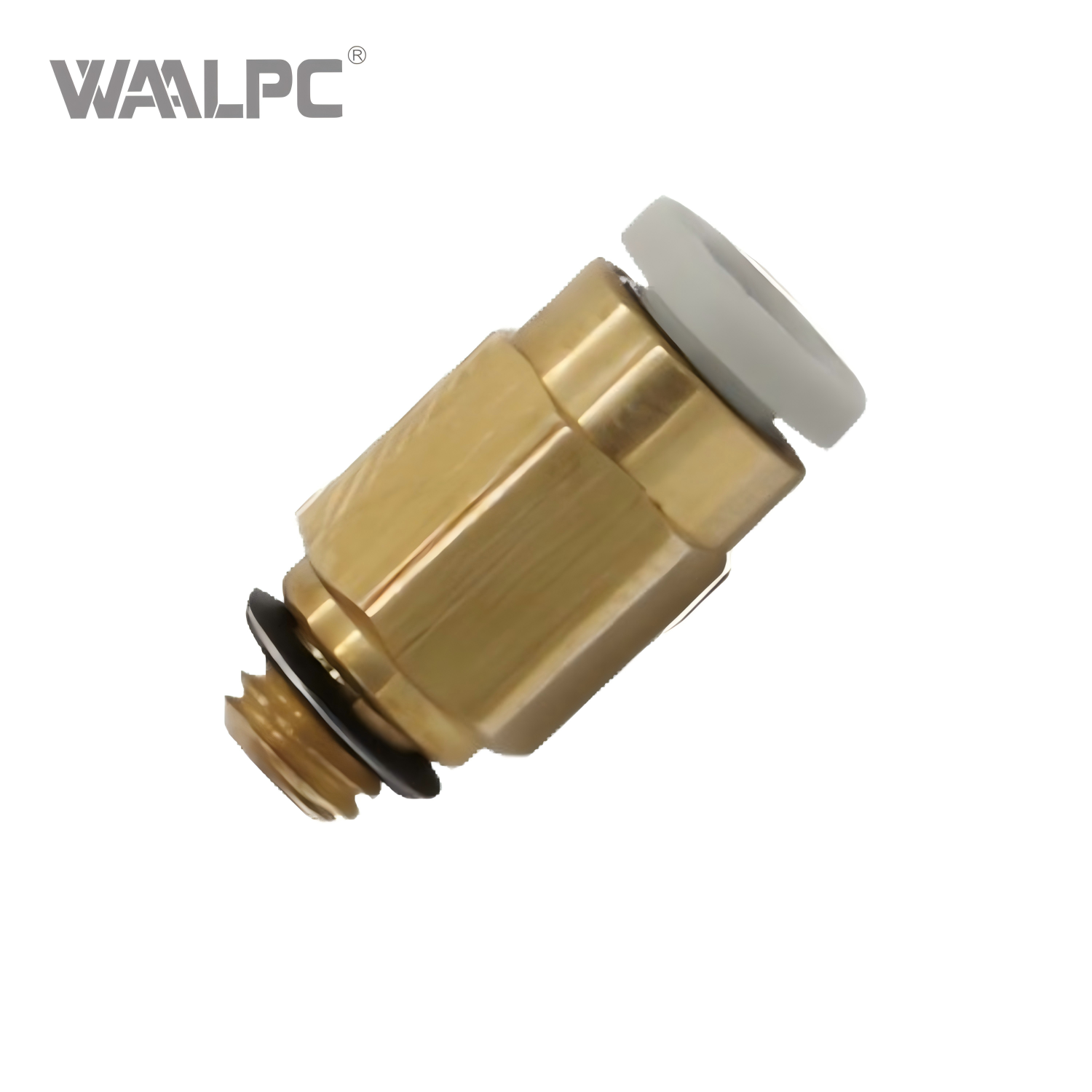

直通连接器：Y-KQ2H

适用管道外径（毫米）	连接螺纹 (男)	H （六边形的对边）	ΦD	L	A	M	重量
Φ2	M3x0.5	7	5.6	15.6	13	11.9	1.5
Φ2	M5x0.8	7	5.6	13.8	10.8	11.9	2
Φ3.2	M3x0.5	7	6.8	17	14.4	13.3	0.4
Φ3.2	M5x0.8	7	6.8	17.3	14.3	13.3	2.7
Φ4	M3x0.5	8	7.9	17.3	14.8	13.3	2.9
	M5x0.8	8	7.9	17.8	14.8	13.3	3.3
	M6x1.0	8	7.9	18.8	14.8	13.3	3.6
Φ6	M5x0.8	10	9.8	18.1	15.1	13.3	4.1
Φ6	M6x1.0	10	9.8	19.1	15.1	13.3	4.4

直通连接器：Y-KQ2H

适用管道外径（毫米）	连接螺纹 (男)	H （六边形的对边）	ΦD	L	A	M	重量（克）
Φ3.2	1/8	10	6.8	14	10.9	13.3	6
Φ3.2	1/4	14	6.8	16.7	12	13.3	15.3
Φ4	1/8	10	7.9	14.3	11.2	13.3	5.6
Φ4	1/4	14	7.9	16.7	12	13.3	14.6
Φ6	1/8	10	9.8	18.6	15.3	13.3	5.8
	1/4	14	9.8	16.8	12	13.3	12.5
	3/8	17	9.8	18.1	13	13.3	24.5
Φ8	1/8	14	12.4	22.6	19.4	14.2	11.9
	1/4	14	12.4	21.9	17.3	14.2	13.9
	3/8	17	12.4	18.1	13	14.2	21
Φ10	1/8	17	14.8	24.3	20.7	15.6	16.9
	1/4	17	14.8	27.6	22.6	15.6	22.1
	3/8	17	14.8	23.6	18.4	15.6	22.5
	1/2	22	14.8	22.6	15.9	15.6	44.7
Φ12	1/4	19	17.3	29.1	24	17	24.3
	3/8	19	17.3	26.5	20.8	17	25.2
	1/2	22	17.3	22.6	15.9	17	37.7
Φ16	1/4	24	22	32.5	27.8	20.6	37.4
	3/8	24	22	33.1	28	20.6	42.4
	1/2	24	22	32.1	25.7	20.6	44.6

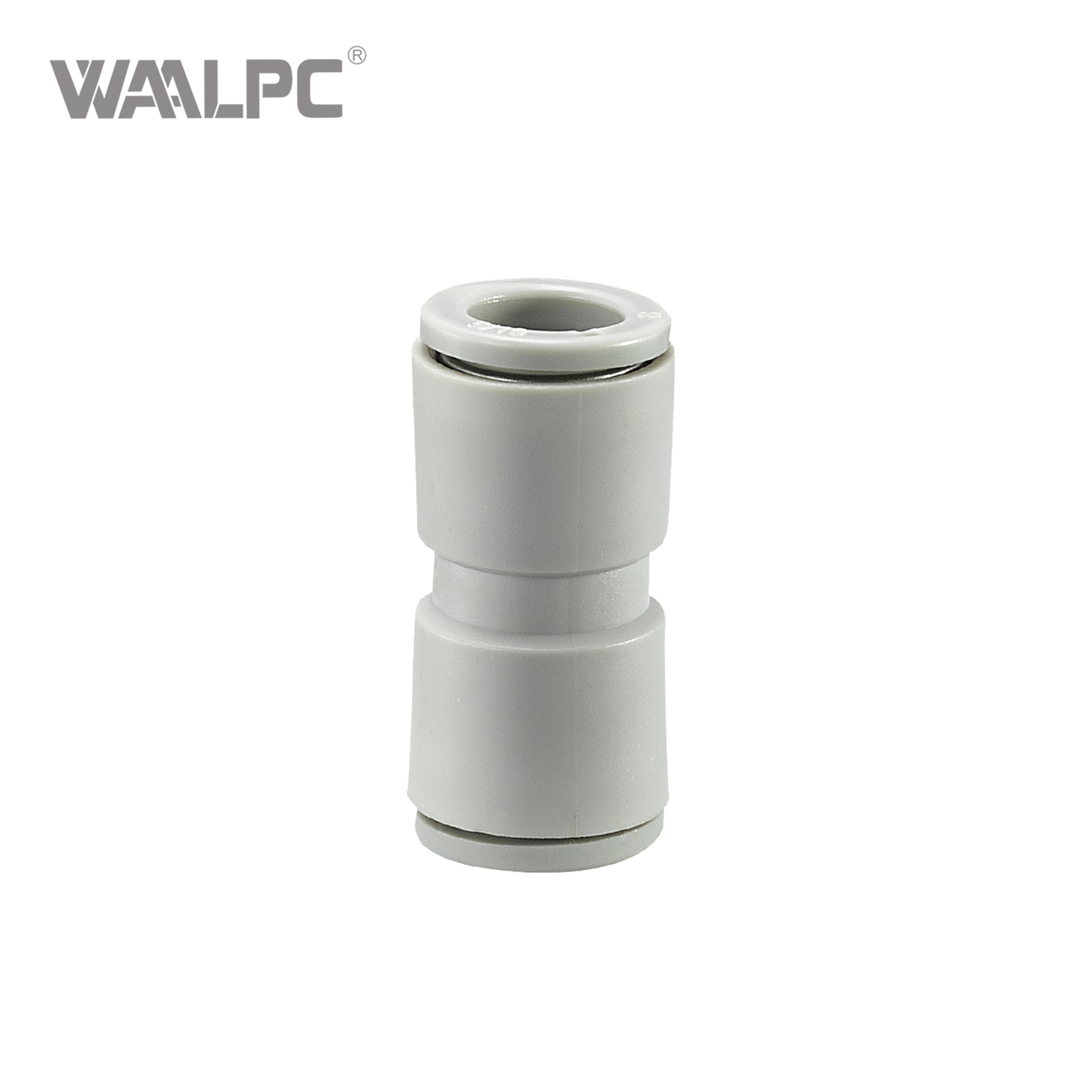

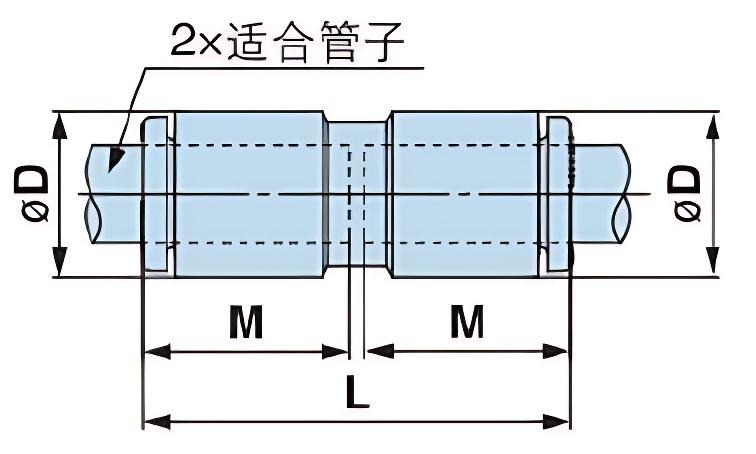

直通连接器：Y-KQ2H

适用管道外径	ΦD	L	M	重量（克）
Φ2	6.1	24.8	11.9	0.8
Φ3.2	7.4	27.6	13.3	2.7
Φ4	8.8	27.4	13.3	3.2
Φ6	10.7	27.4	13.3	4.2
Φ8	13.6	29.3	14.2	3.7
Φ10	16.2	32.4	15.6	5.5
Φ12	19	35	17	8.2
Φ16	23.8	42.2	20.6	15.2

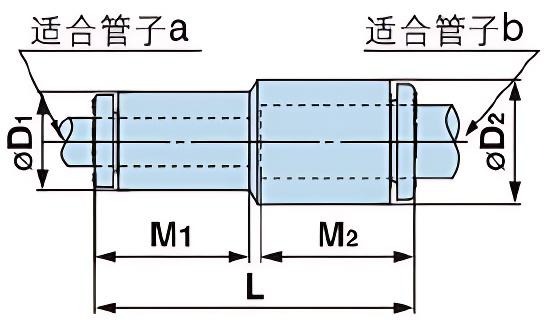

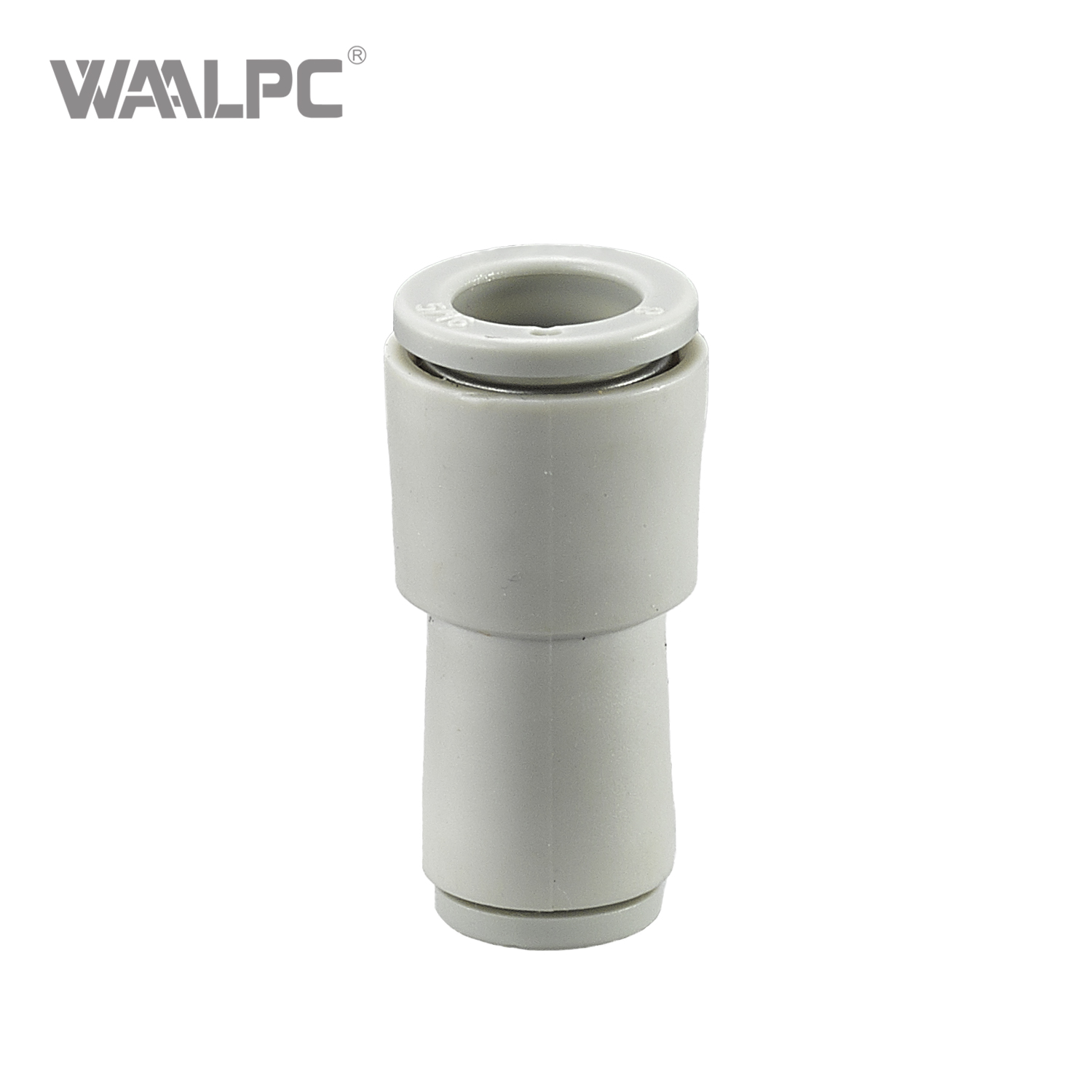

不同的直通连接器：Y-KQ2H

适用管道外径（毫米）		ΦD1	ΦD2	L	M1	M2	重量（克）
a	b	ΦD1	ΦD2	L	M1	M2	重量（克）
Φ2	Φ3.2	6.1	7.4	26.2	11.9	13.3	1.1
Φ2	Φ4	6.1	8.8	26.2	11.9	13.3	1.2
Φ3.2	Φ4	7.4	8.8	27.4	13.3	13.3	3
Φ4	Φ6	8.8	10.7	27.4	13.3	13.3	3.9
Φ6	Φ8	10.7	13.6	28.1	13.3	14.2	2.9
Φ8	Φ10	13.6	16.2	30.9	14.2	15.6	4.9
Φ10	Φ12	16.2	19	33.7	15.6	17	7.2
Φ12	Φ16	19	23.8	38.6	17	20.6	12.4

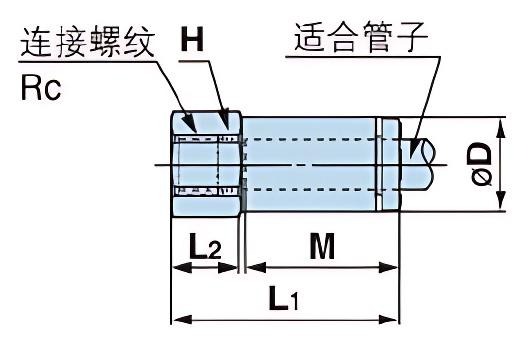

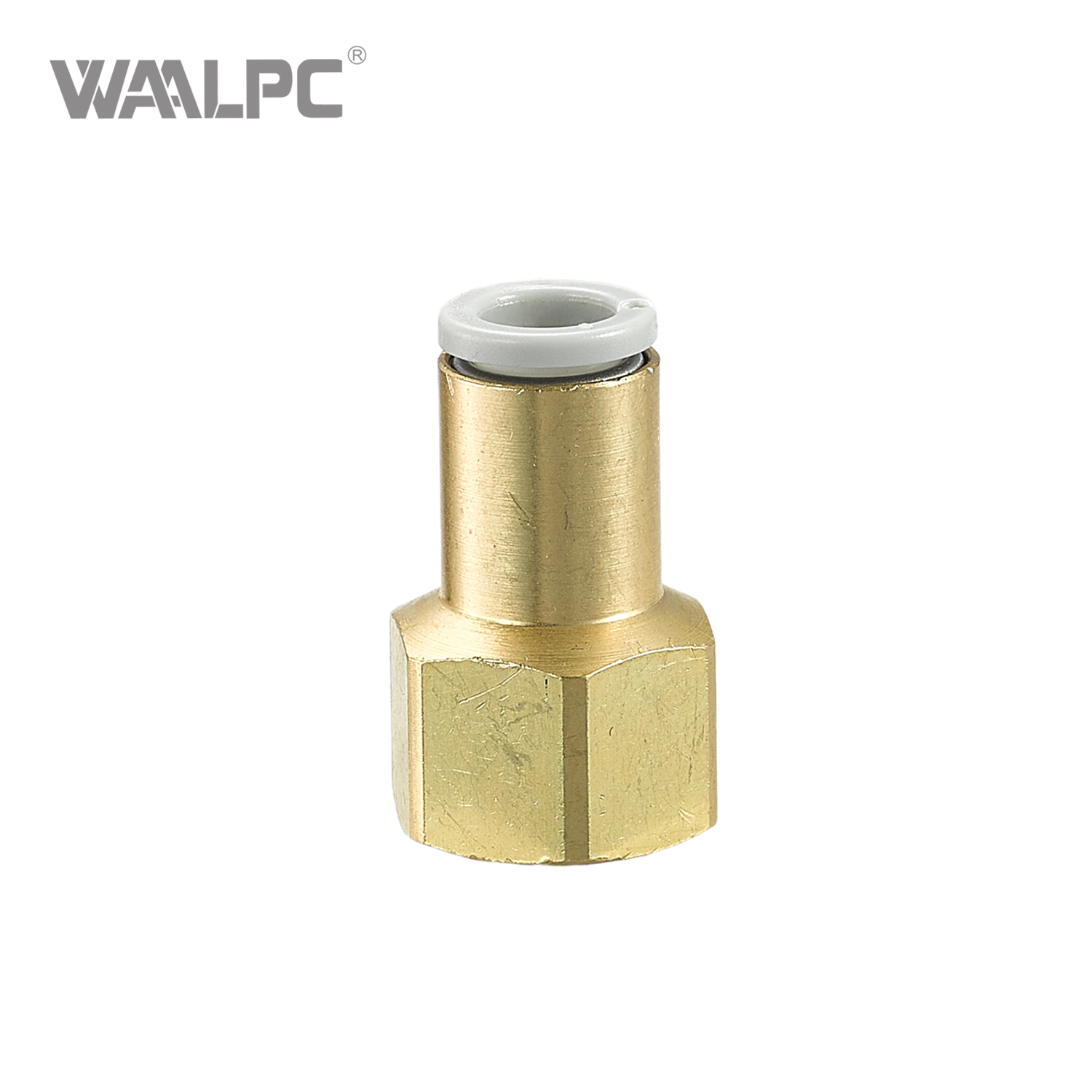

内螺纹直通接头：Y-KQ2F

适用管道外径（毫米）	连接螺纹 (RC)	H （六边形的对边）	ΦD	L1	L2	M	重量（克）
Φ3.2	M3x0.5	7	6.9	17.3	5.7	13.3	3.1
Φ3.2	M3x0.8	7	6.9	19.7	5.7	13.3	3.3
Φ4	M3x0.5	8	7.9	17.3	6	13.3	4.1
	M5x0.8	8	7.9	19.3	6	13.3	4.5
	1/8	14	8.0	23.8	9	13.3	12
	1/4	17	8.0	28.8	13	13.3	21.5
Φ6	M5x0.8	10	9.9	18.3	5.6	13.3	5.5
	1/8	14	10	23.8	8.8	13.3	12.2
	1/4	17	10	28.3	12.5	13.3	21.6
	3/8	19	10	29.8	13.5	13.3	22.7
Φ8	1/8	14	12.4	24.1	8.9	14.2	12.9
	1/4	17	12.4	28.8	12.8	14.2	22.1
	3/8	19	12.4	30.3	13	14.2	30.7
Φ10	1/4	17	14.9	30.1	13	15.6	24.2
Φ10	3/8	19	14.9	31.6	13.6	15.6	25.5
Φ12	1/4	19	17.4	31.1	12.8	17	32.6
	3/8	19	17.4	32.6	13.3	17	27.6
	1/2	24	17.4	36.6	16	17	46.3
Φ16	3/8	24	22	34.7	12.6	20.6	53.8
Φ16	1/2	24	22	38.7	15.9	20.6	51.6

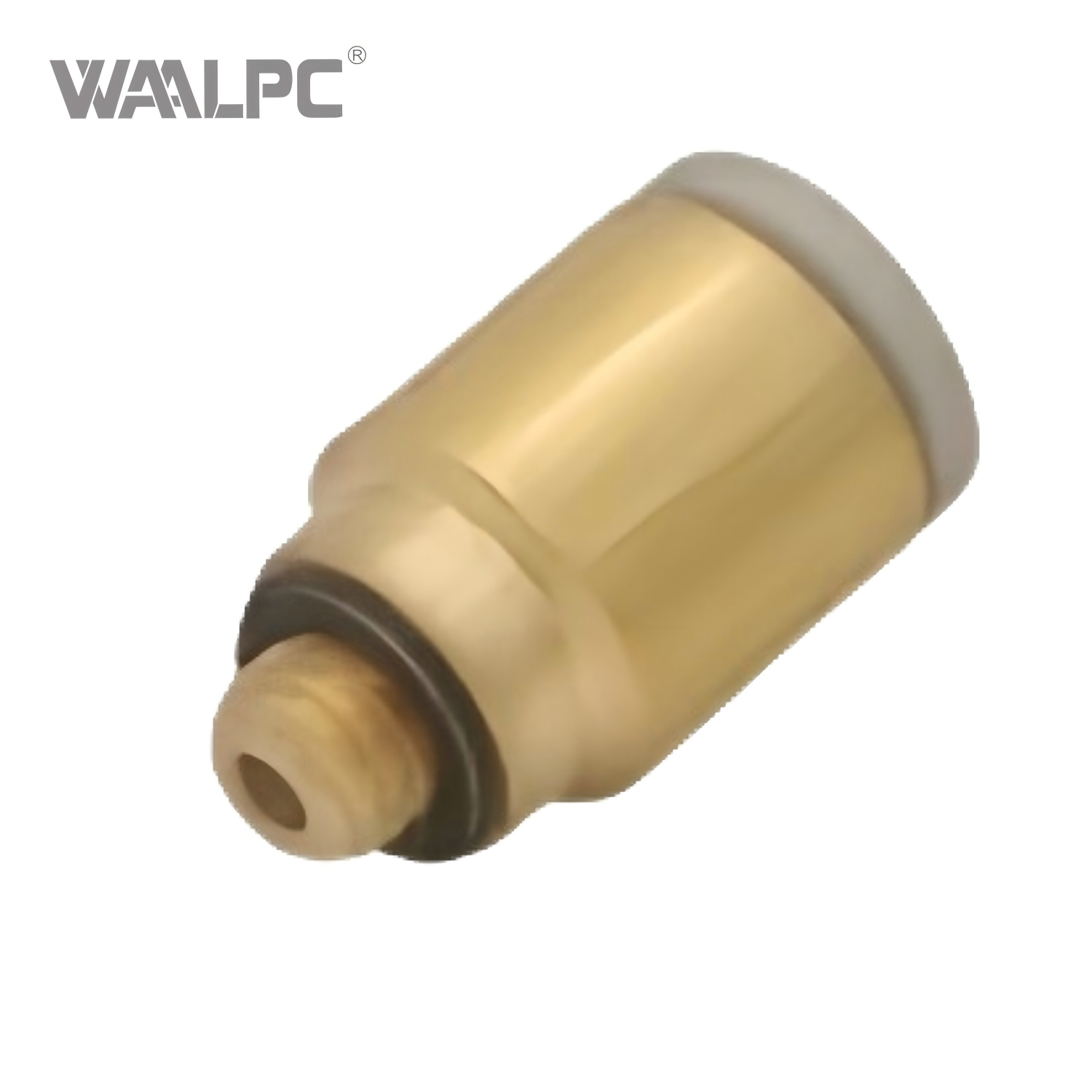

带内六角直通连接器：Y-KQ2S

适用管道外径（毫米）	连接螺纹 (男)	H （六边形的对边）	ΦD	L1	L2	A	M	重量（克）
Φ2	M3x0.5	1.5	6	15.7	14.7	13.1	11.9	1.7
Φ3.2	M3x0.5	1.5	7	17.1	16.1	14.5	13.3	2.2
Φ3.2	M5x0.8	2	7	17.5	16.3	14.5	13.3	2.6
Φ4	M3x0.5	1.5	8	17.3	16.1	14.8	13.3	2.3
	M5x0.8	2	8	18.3	16.5	15.3	13.3	3
	M6x1.0	3	8	20.8	18.1	16.8	13.3	4.1
Φ6	M5x0.8	2	10	18.3	16.5	15.3	13.3	3.5
Φ6	M6x1.0	3	10	20.3	17.6	16.3	13.3	5.1

规格书下载

连接器详细参数KQ系列.pdf

优势

为什么选择我们？我们能为您做什么？

♦ 成立于2011年，在气动产品生产领域拥有超过13年以上的专业经验。
♦ 我们拥有强大的生产能力，月产量超过100000件。
♦我们拥有丰富的提供OEM/ODM服务的经验
❖ 我们有严格的质量控制流程和快速响应的售后服务。
❖ 管理体系认证：ISO9001、CE、ROHS
❖ 我们拥有10+名研发技术专家。
❖ 销售网络由国内销售拓展至世界各地。
