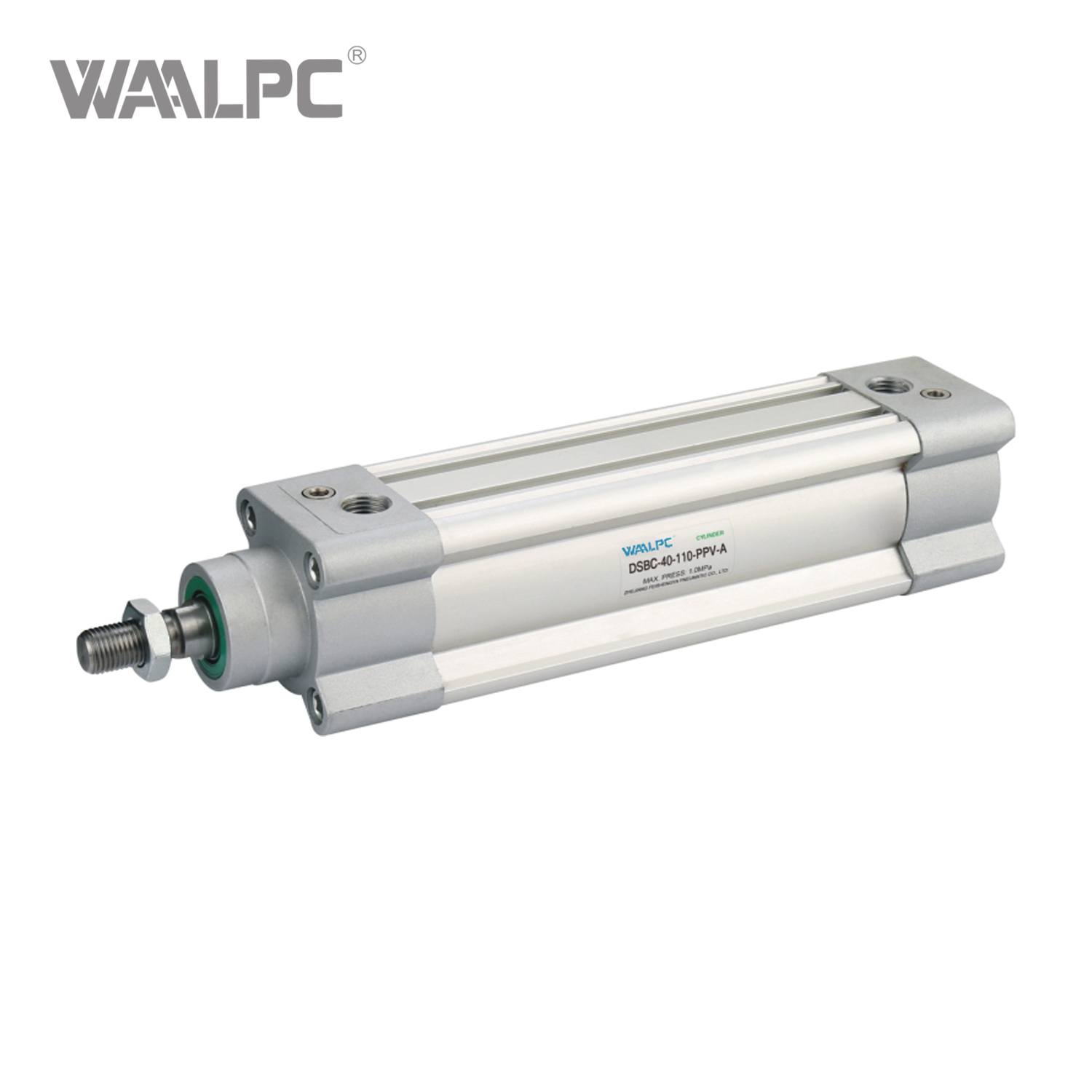

DSBC 标准气缸，带可调缓冲和位置感应，适用于工业自动化 FESTO 类型

1. 标准化和易于集成：作为符合 ISO 15552 的气缸，它确保了按照该国际标准设计的系统中的轻松更换和互换性。模块化产品系统具有多种附件和变型，可以灵活配置以满足特定需求。

2. 运行平稳，控制增强：可调节气动缓冲（PPV）有效吸收终端位置的动能，确保运行平稳，降低噪音，延长使用寿命，特别是在中重载和高速下。可选的自调节缓冲 (PPS) 无需手动调节，从而节省时间。

3. 安装通用性和灵活性：气缸可以安装在任何位置。多种安装配件（如底座、法兰和耳轴）可供选择，几乎可以安装在任何位置。标准化的安装尺寸进一步简化了这一过程。

4. 坚固可靠：活塞杆采用高合金钢、缸筒采用精密铝合金等关键部件，耐腐蚀（CRC 2 级），使用寿命长，适合苛刻的工业环境。

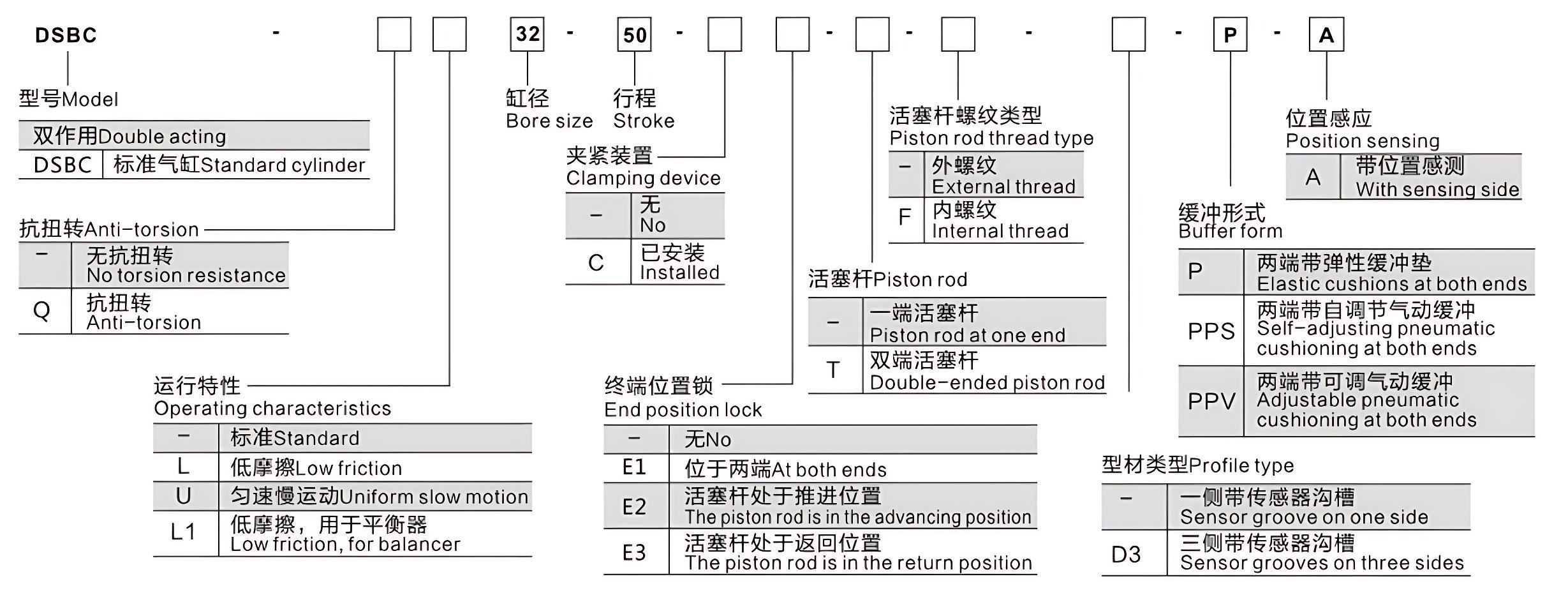

订购代码

规格

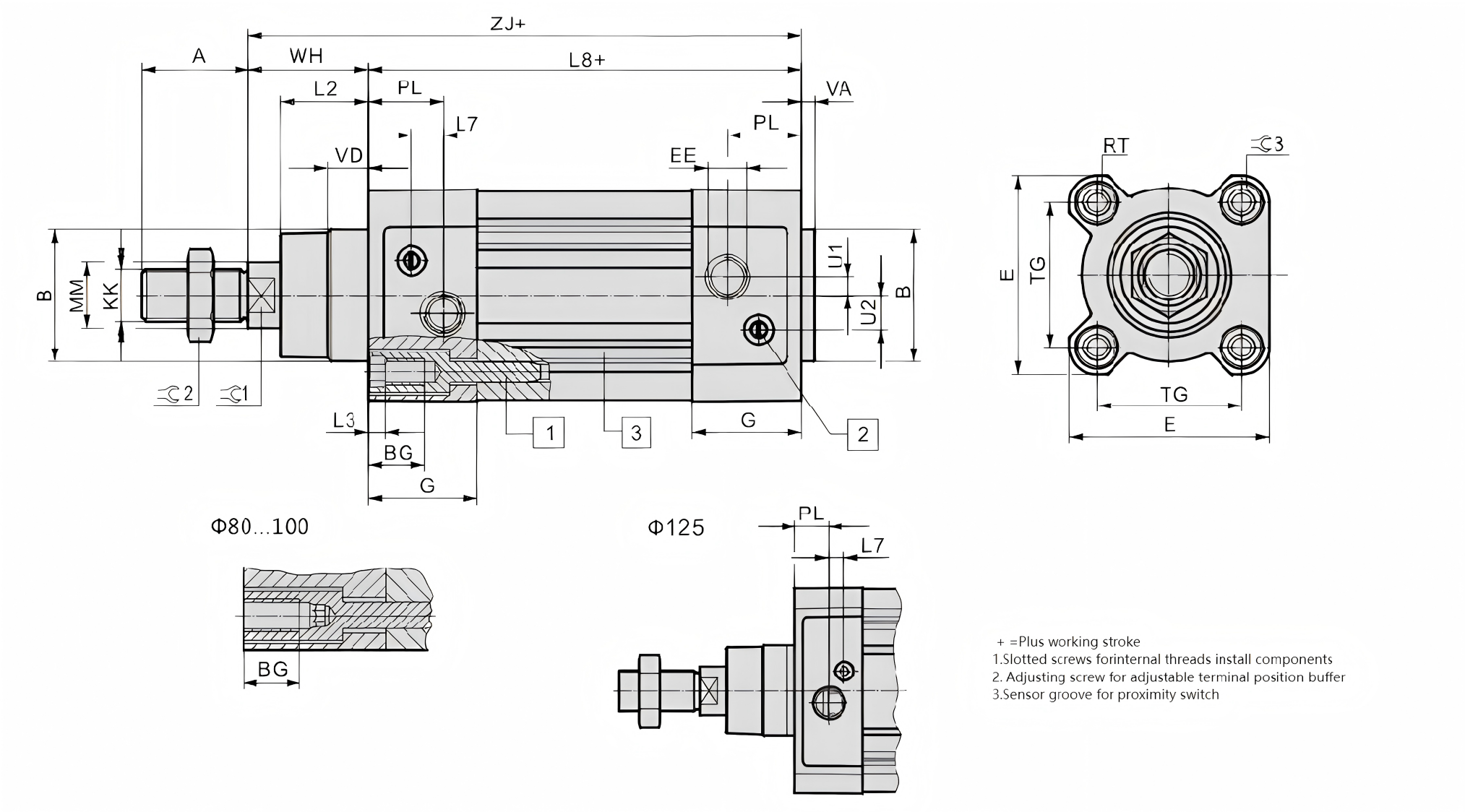

外形尺寸及结构

尺寸(mm)

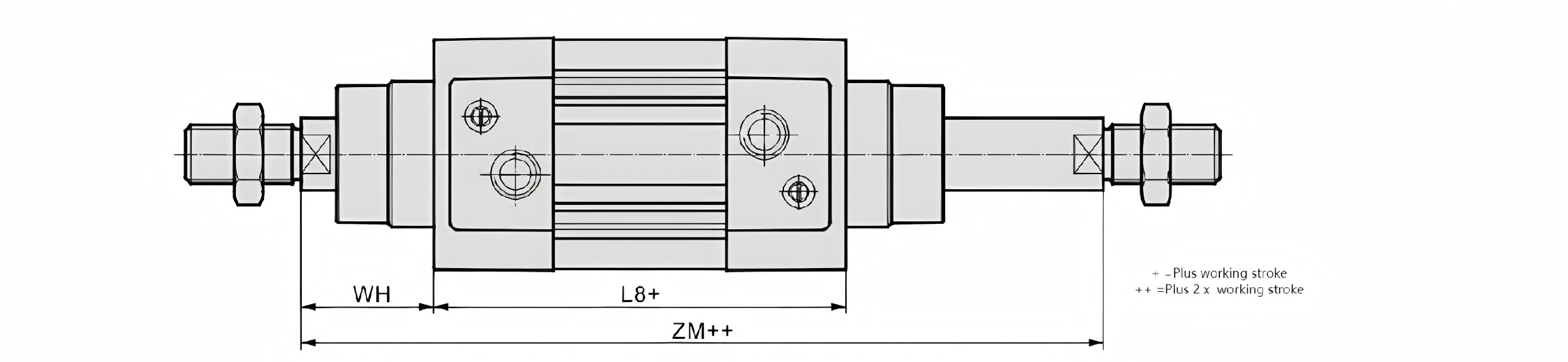

双头活塞杆

Φ(毫米)	MM Φ	PL ±0.1	RT	TG ±0.3	VA	VD +0.5	WH +2.2	ZJ +1.8	ZM +1	1	2	3
32	12	19.5	M6	32.5	4-0.2	10	25	119.1	146.1	10	16	6
40	16	22.5	M6	38	4-0.2	10.5	28.7	133.9	164.8	13	18	6
50	20	22.5	M8	46.5	4-0.2	10.5	28.7	133.9	164.8	13	18	6
63	20	27.5	M8	56.5	4-0.2	15	35.9	157.1	195.4	17	24	8
80	25	30	M10	72	4-0.2	15.7	45.4	173.6	221	22	30	6
100	25	31.5	M10	89	4-0.2	19.2	49.3	187.5	238.8	22	30	6
125	32	22.5	M12	110	6-0.3	20.5	64.1	225	290	27	41	8
