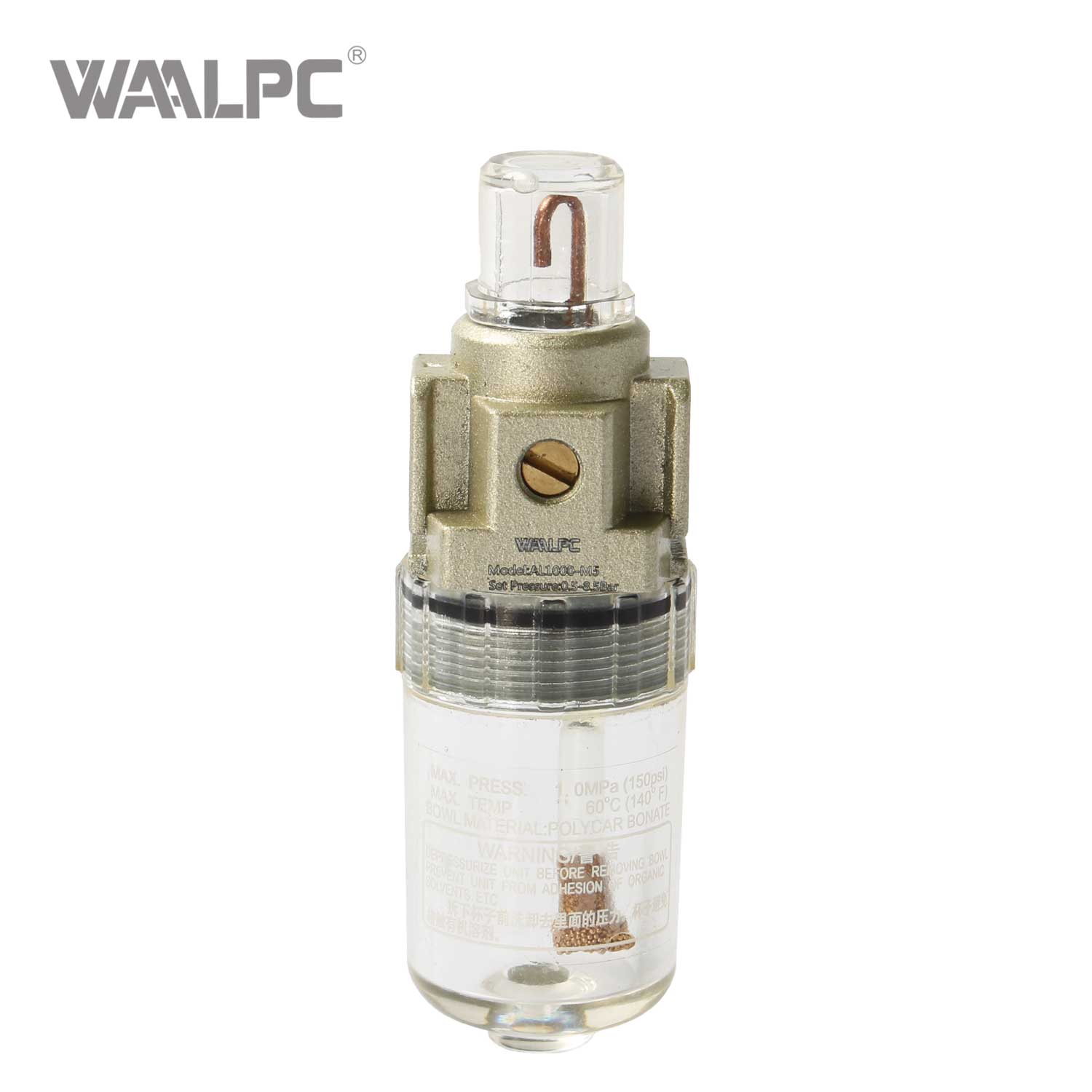

气动 润滑器 （通常称为油雾润滑器）是空气处理系统（ FRL – 过滤器、调节器、润滑器）的重要组成部分。其主要功能是将润滑油雾化到压缩空气流中，为气缸、阀门和气动工具等下游气动部件提供受控润滑。适当的润滑可减少磨损、延长设备寿命并确保平稳运行。本文介绍了气动润滑器的工作原理、安装指南、维护保养时间表、常见故障以及安全注意事项。
润滑器利用 文丘里管（抽吸）原理进行操作：
压缩空气进入进气口。
当空气通过喷嘴时，它会加速，形成低压（真空）区域。
一小部分压缩空气通过通道转移到油碗的上腔中，对油表面加压。
压力迫使油向上通过拾取管，经过止回阀，并通过计量针阀进入观察圆顶。
油滴落入喷嘴处的高速气流中，被雾化成细雾。
油雾由压缩空气携带至下游气动设备。
指南：气缸 活塞杆过多的油会造成浪费和污染；太少会导致润滑不足。 上有薄薄的油膜就足够了。
将润滑器安装在尽可能靠近使用点的位置（建议输送距离≤5 m）。
在润滑器和下游组件之间留出至少 20 厘米的直管 ——弯管会干扰油雾混合。
当一台润滑器为多台设备供电时，应安装在主线路上，最远设备距离在5m以内。
透明油碗 必须配备金属防护罩 ，防止爆裂伤人。
将 PTFE 胶带应用于螺纹连接，但确保胶带碎片不会进入管道。
安装后进行泄漏测试。
关闭进气阀并排出所有系统压力。
拆下加油塞并添加 气动涡轮机油 (ISO VG32) – 请勿使用其他油。
填充至 碗上的请勿装得太满或运行低于最低限度。 MIN 和 MAX标记之间。
拧紧加油塞并缓慢打开进气阀。
调整针阀以达到建议的滴油率（通常为 1-5 滴/分钟，具体取决于设备）。
检查油位 - 如果低于最低油位，请重新加注。
验证正常的油滴率。
检查是否漏气或漏油。
观察下游设备是否有异常噪音或卡滞现象。
清洁观察窗以获得清晰的视野。
检查碗是否有裂纹或老化。
检查防护罩是否损坏。
检查螺纹连接是否松动。
排掉旧油；清洁碗和吸液管。
检查止回阀和截止阀是否运行平稳。
检查喷嘴是否堵塞。
检查所有密封件是否老化或损坏。
完全拆卸并清洁所有部件。
更换所有密封件。
检查针阀和喷嘴是否磨损 - 必要时更换。
执行泄漏和雾化性能测试。
关闭进气阀和排气系统压力。
将碗中的所有油沥干。
用干净的压缩空气吹扫内部通道。
用防尘帽盖住润滑器。
重新启动之前，清洁碗并添加新鲜油。
故障现象 | 可能的原因 | 补救 |
|---|---|---|
无油滴 | 1. 油位过低 | 1. 加注油 |
油滴过多 | 1. 针阀开启过大 | 1. 稍微关闭针阀 |
油滴率不稳定 | 1. 系统压力波动大 | 1. 检查压力调节器 |
漏油 | 1. 密封老化（老化/损坏） | 1. 更换密封件 |
雾化不良 | 1. 喷嘴堵塞或磨损 | 1. 清洁或更换喷嘴 |
禁止 | 原因 |
|---|---|
使用不正确的油 （发动机油、柴油、润滑脂、液压油） | 仅适用气动透平油（ISO VG32）；其他油会导致堵塞、雾化不良或密封损坏。 |
超过工作压力 （标准：0.05～1.0 MPa） | 压力过高会导致油碗破裂。 |
受压拆卸 | 在拆下滤杯或加注口塞之前，请务必关闭入口阀和排气系统压力。 |
油位高于 MAX 标记 | 多余的油会被吸入管道，造成设备故障和油浪费。 |
带着空油碗跑步 | 下游部件将在没有润滑的情况下运行，从而加速磨损。 |
在洁净空气系统中使用润滑器 | 禁止用于食品、制药、电子、油漆和其他需要无油压缩空气的应用。 |
气动润滑器通过向运动部件提供精确的雾化润滑，在维持气动系统的健康和效率方面发挥着至关重要的作用。正确安装、定期维护和严格遵守安全准则可确保较长的使用寿命和可靠的运行。通过了解工作原理并遵循上述推荐做法，工程师和技术人员可以避免常见故障并保持设备平稳运行。
