气动 调压阀 （又称减压阀）是气动系统中的关键元件，广泛应用于工业自动化、机械制造、气动控制等领域。其主要作用是将不稳定的高压气源转换为稳定、可控的低压输出，保证下游设备的可靠运行。本文系统分析了 气动调压器的工作原理、核心结构、运行状态、流量特性、维护保养.
气动压力调节器基于 隔膜力平衡原理进行操作。其操作可概括如下：
压力设置：旋转调节旋钮改变设定弹簧的压缩力，从而设置所需的输出压力。
压力稳定：输出压力通过传感端口反馈到隔膜的下侧。由此产生的气动力动态平衡隔膜上方的弹簧力，自动调节阀门开度以抵消压力波动。
泄压（溢流） ：如果输出压力超过设定点，泄压功能打开，排出多余空气，迅速恢复稳定压力。
所有 压力调节器 通常由以下四个主要组件组成：
主体：压铸铝或锌合金，作为所有内部零件的安装底座。
入口 (IN/1) ：连接上游高压源。
出口端口(OUT/2) ：连接下游设备。
压力表端口：通常有两个端口（入口/出口侧）用于安装压力表。
安装孔/支架：用于导轨或面板安装。
调节旋钮/手轮：顶部安装；顺时针方向增大压力，逆时针方向减小压力。
锁紧螺母：锁定设置以防止意外调整。
设定弹簧（主弹簧） ：为设定压力提供平衡力。
弹簧座/推杆：将弹簧力均匀地传递到隔膜组件。
主阀芯：圆柱形或圆锥形金属部件，可上下移动以控制流通面积。
主阀座：进口通道内嵌硬密封圈；与阀芯配合实现关闭。
阀门回位弹簧：位于阀芯下方，提供向上的力，帮助关闭阀门。
阀门密封件：由 NBR 或 FKM 橡胶制成，确保密封运行。
膜片：最关键的传感元件（带有织物增强的橡胶）；将输出压力转换为机械力。
隔膜板：支撑隔膜并均匀传递力的金属盘。
平衡室：隔膜下方的密封空间，连接到出口并充满输出压力空气。
压力调节器在运行过程中会经历四种典型状态：
顺时针转动旋钮压缩设定弹簧，产生向下的力。
弹簧力将隔膜向下推动，使阀芯向下移动。
进气阀端口打开，允许高压空气流入，被节流，并作为低压空气从出口排出。
输出压力空气的一部分通过传感通道反馈到隔膜的下侧。
隔膜上向上的气动力等于向下的弹簧力——实现动态平衡。
阀芯保持在一定的开度，输出压力保持恒定。
如果入口压力突然升高，出口压力也会升高。
隔膜下方的向上力超过弹簧力，使隔膜向上移动。
阀芯向上移动（在复位弹簧的帮助下），进一步关闭入口——节流增加。
多余的空气通过泄压口排出，输出压力恢复到设定值。
如果入口压力突然下降，出口压力也会下降。
隔膜下方的向上力变得小于弹簧力，从而使隔膜向下移动。
阀芯被向下推，进口打开更多——节流减小。
更多空气流入，输出压力升高，恢复平衡。
以AR系列为例，设定输出压力0.4MPa：

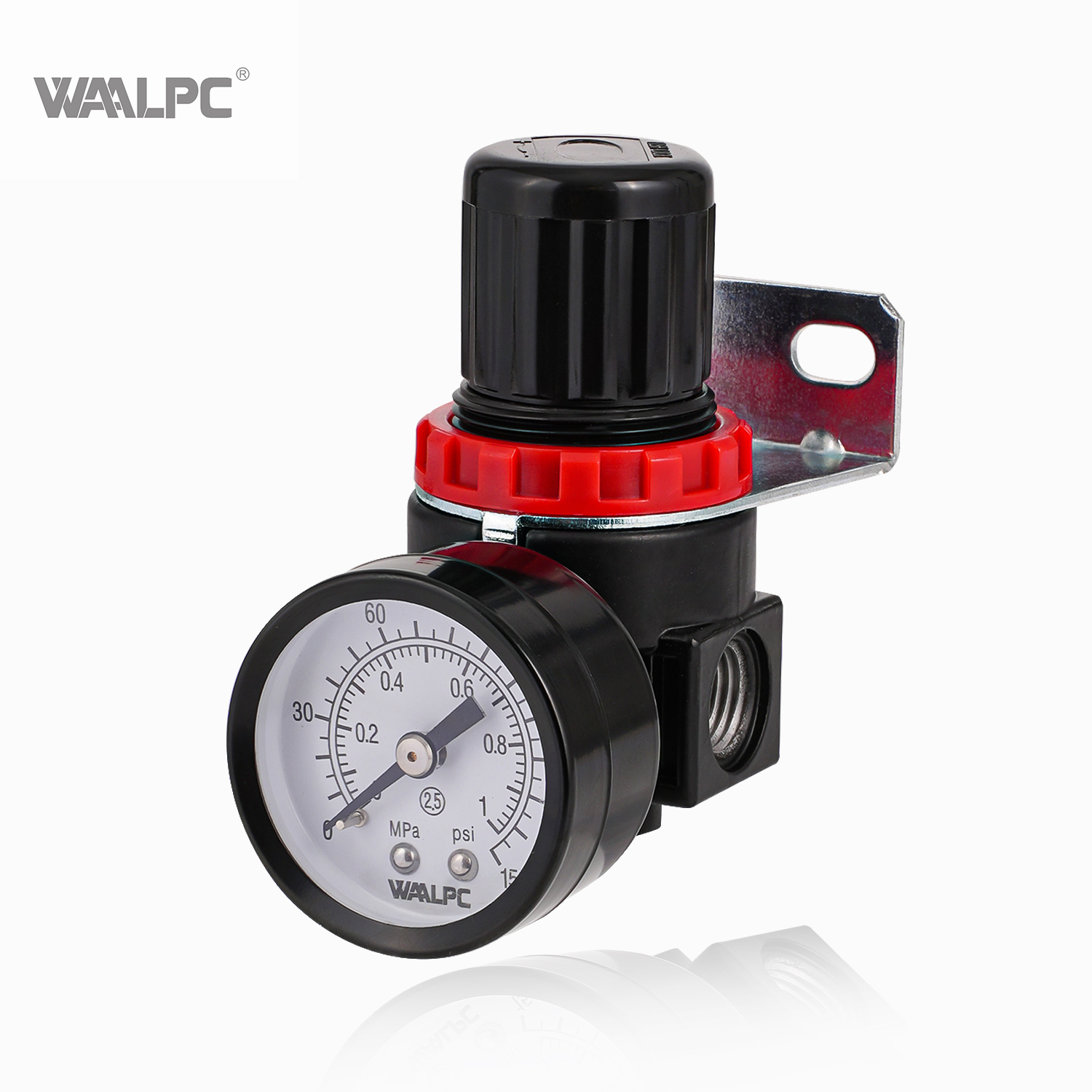

AR2000 ：当流量达到800L/min时，输出压力降至0.3MPa以下。
AR4000 ：当流量达到 6000 L/min 时，输出压力仅出现小幅下降 – 调节性能明显优于小端口型号。
这表明选择正确的端口尺寸对于高流量条件下的系统稳定性至关重要。
观察压力表读数是否稳定，无缓慢的压力下降或漂移。
检查阀体和配件是否漏气、漏水或漏油。
确保锁紧螺母完好无损并且旋钮没有意外移动。
对于带有过滤器的装置：从碗中排出积聚的冷凝水；请勿让水淹没滤芯。
清除阀体外部的灰尘和油污，以保持散热。
重新验证输出压力；比较空载与负载压力读数。
检查螺纹连接 (PT/NPT) 是否松动或泄漏。
确认泄压口畅通无阻，阀门能自动排出超压。
拆卸前应关闭上游气源，彻底排空管道残余压力。
拆下膜片、阀芯、阀座、弹簧；用干燥的压缩空气吹干净。
清除污垢、油渣、碎屑和水垢。
检查隔膜是否有损坏、老化、硬化或裂纹。
检查阀芯密封件是否有磨损、压痕或划痕。
检查弹簧是否疲劳、变形、生锈或破损。
按正确顺序重新组装；确保隔膜未安装颠倒或扭曲。
隔膜（最常更换） ：老化、破裂或穿孔会导致直接故障（无法建立压力、持续泄漏）。避免接触油、化学清洁剂和高温暴露。
阀芯/阀座密封件：磨损导致内泄漏、压力不稳定、负载下压力下降。轻微磨损可抛光；严重磨损需要全部更换。
设定弹簧：疲劳软化导致压力不准确和调节范围减小。必须更换生锈或变形的弹簧。
O型圈：硬化和收缩导致外部泄漏；成套定期更换。
流向：IN 必须连接到上游电源，OUT 必须连接到下游。反接会立即损坏隔膜。
方向：最好直立安装；避免倒置或过度倾斜安装。
上游过滤：空气过滤器必须安装在上游——水、油和污染物会很快损坏隔膜和阀芯。
入口压力：不要超过额定最大值（通常≤1.0 MPa）。
调节：缓慢转动旋钮；逐渐增加压力；减压时，应先将下游管路排气，否则旋钮不起作用。
螺纹密封：对于 PT/NPT 螺纹，仅在外螺纹上涂抹密封剂，使第一个螺纹裸露，以防止碎屑进入阀门。
流量额定值：请勿在额定流量以上连续运行；否则压力会持续下降，并会发生内部过热/磨损。
故障现象 | 可能的原因 | 补救 |
|---|---|---|
压力不能设置高/在负载下立即下降 | 隔膜损坏、阀芯磨损、过滤器堵塞、阀门尺寸过小 | 更换隔膜/阀芯，清洁/更换过滤器，选择更大的调节器 |
泄压口持续漏气 | 隔膜破裂、泄压阀座损坏、压力设置过高 | 更换隔膜或阀座，降低设定压力 |
压力慢慢上升 | 阀芯密封内部泄漏，弹簧卡住 | 检查并更换密封件，清洁或更换弹簧 |
旋钮操作粗糙或卡住 | 内部油污、弹簧生锈、缺乏润滑 | 清洁、润滑、更换生锈的弹簧 |
低压下非常不稳定 | 小端口阀门不适合低压应用 | 更换为更大端口型号 |
在压力下拆卸调节器 - 隔膜可能会弹出并造成伤害。
允许未经过滤的油雾或水滴进入调节器。
猛烈地用力调节旋钮——这可能会压碎隔膜或折断弹簧。
在高温或腐蚀性气体中使用调节器会加速橡胶部件的老化。
超出额定流量长时间运行——会永久降低流量特性。
让旧密封剂或 PTFE 胶带碎片进入阀门 – 可能会堵塞阀芯。
气动压力调节器充当任何气动系统的“压力管理器”。其性能的好坏直接影响系统的稳定性和设备的使用寿命。了解其工作原理、正确安装和定期维护是确保气动系统高效可靠运行的关键。希望本文能为工程技术人员提供有价值的技术参考。
