数据表
| 模型 | 频率/分钟 | 测量的离心力 | 耗气量/分钟 | |||||||||
| 0.2MPa | 0.4兆帕 | 0.6兆帕 | 0.2MPa | 0.4兆帕 | 0.6兆帕 | 0.2MPa | 0.4兆帕 | 0.6兆帕 | ||||
| N | 千克 | N | 千克 | N | 千克 | L | L | L | ||||
| GT-4 | 40100 | 60100 | 78500 | 710 | 72 | 1800 | 184 | 2225 | 227 | 30 | 40 | 50 |
| GT-6 | 37400 | 50000 | 60900 | 600 | 61 | 1000 | 102 | 2000 | 204 | |||
| GT-8 | 35850 | 43000 | 45900 | 980 | 100 | 2100 | 214 | 2950 | 301 | 48 | 75 | 152 |
| GT-10 | 26950 | 34800 | 37600 | 850 | 87 | 1400 | 142 | 2450 | 250 | |||
| GT-13 | 25950 | 30050 | 39800 | 1450 | 148 | 2450 | 250 | 3700 | 407 | 125 | 210 | 280 |
| GT-16 | 16950 | 21800 | 24100 | 1250 | 128 | 2100 | 214 | 3150 | 321 | |||
| GT-20 | 16950 | 19800 | 23100 | 2180 | 222 | 4050 | 413 | 5500 | 561 | 188 | 315 | 465 |
| GT-25 | 11980 | 15600 | 17100 | 2150 | 219 | 3550 | 362 | 5600 | 571 | |||
| GT-30 | 12990 | 14010 | 16100 | 3400 | 347 | 5450 | 556 | 7550 | 770 | 335 | 520 | 755 |
| GT-36 | 7990 | 10100 | 13000 | 3300 | 337 | 5380 | 549 | 7180 | 733 | |||
| GT-40 | 7650 | 8850 | 9550 | 4350 | 444 | 7350 | 750 | 9850 | 1005 | 428 | 680 | 960 |
| GT-48 | 5800 | 7550 | 9750 | 4950 | 505 | 7750 | 691 | 10600 | 1081 | |||
| GT-60 | 4750 | 6550 | 8600 | 5800 | 592 | 9900 | 1010 | 12000 | 1224 | 520 | 800 | 1100 |
【注】本表数据取自重型实验平台上的奇石乐三轴测功机。当安装刚性较差时，频率和力值会下降。

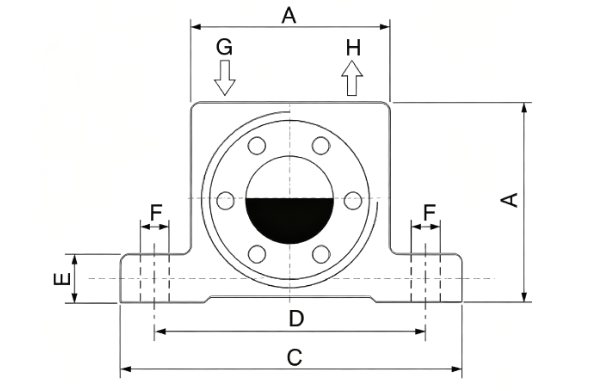

外形尺寸及结构
| 模型 | A | 宽度 | C | D | E | F | G | H | 重量 | |
| 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 在 | 出去 | 千克 | 磅 | |
GT-4 | 40 | 28 | 70 | 56 | 10 | 6 | G1/8'' | G1/8'' | 0.185 | 0.45 |
| GT-6 | 0.185 | 0.45 | ||||||||
| GT-6-S | 0.210 | 0.51 | ||||||||
| GT-8 | 50 | 35 | 86 | 68 | 12 | 7 | G1/8'' | G1/8'' | 0.255 | 0.56 |
| GT-10 | 0.256 | 0.66 | ||||||||
| GT-10-S | 0.265 | 0.68 | ||||||||
| GT-13 | 65 | 42 | 113 | 90 | 16 | 9 | G1/4'' | G1/4'' | 0.566 | 1.34 |
| GT-16 | 0.582 | 1.38 | ||||||||
| GT-16-S | 0.615 | 1.45 | ||||||||
GT-20 | 80 | 56 | 128 | 104 | 16 | 9 | G1/4'' | G1/4'' | 1.095 | 2.50 |
GT-25 | 1.121 | 2.56 | ||||||||
GT-25-S | 1.205 | 2.74 | ||||||||
| GT-30 | 100 | 73 | 160 | 130 | 20 | 11 | G3/8'' | G3/8'' | 2.220 | 4.75 |
| GT-36 | 2.320 | 5.20 | ||||||||
| GT-36-S | 2.540 | 5.47 | ||||||||
| GT-40 | 120 | 83 | 194 | 152 | 24 | 17 | G3/8'' | G3/8'' | 3.680 | 8.13 |
| GT-48 | 3.880 | 8.67 | ||||||||
| GT-48-S | 4.280 | 9.55 | ||||||||
| GT-60 | 140 | 96 | 240 | 195 | 30 | 21 | G1/2'' | G1/2'' | 5.600 | 12.35 |
