型号表示方法
| MODEL | RP1000-8-02 | RP1000-8-04 | RP1000-8-07 | RPE1000-8-07 | ||
| RP | E 1000 8 02 G49PB3 | |||||
① ② ③ | ||||||
Mark | 内容 | |
①管径 | 8 | RC1/4 |
②压力设定范围 | 02 | 最大0.2Mpa |
04 | 最大0.4Mpa | |
07 | 最大0.7Mpa | |
③配件 | 无标记 | 没有任何 |
G49P | 压力表（G49D-6-口） | |
B3 | L型支架 | |
R2 | 数显压力传感器 |
注1：自带压力表、数显压力传感器、支架
注2：配有与减压阀压力范围对应的压力表
注3：产品自带1个R1/8插头
规格
模型 | RP1000-8-02 | RP1000-8-04 | RP1000-8-07 | RPE1000-8-07 | ||
体液 | 压缩洁净空气 | |||||
最大限度。工作压力（MPa） | 1.0 | |||||
分钟。工作压力（MPa） | 设定压力+0.1 注：1 | |||||
耐压 （MPa） | 1.5 | |||||
环境温度和流体温度 | 5~60℃（不冻结） 注：3 | |||||
设定压力：(MPa) | 0.003~0.2 | 0.005~0.4 | 0.01~0.7 | 0.01~0.7 | ||
灵敏度 | 满量程的0.1%以内 | 满量程的0.2%以内 | ||||
重复性 | 满量程的0.5%以内 | |||||
耗气量e/min(ANR) 注：2 | 小于1.3 | 小于3.4 | 小于0.2 | |||
管径 | RC1/4 | |||||
压力表管径 | RC1/8 | |||||
重量：克 | 250 | |||||
注1：在二次测量流量为零的情况下。
注2：以单次测量压力0.7MPa为前提，始终排除空气。
注3：使用数显压力传感器时，温度为-5～50℃

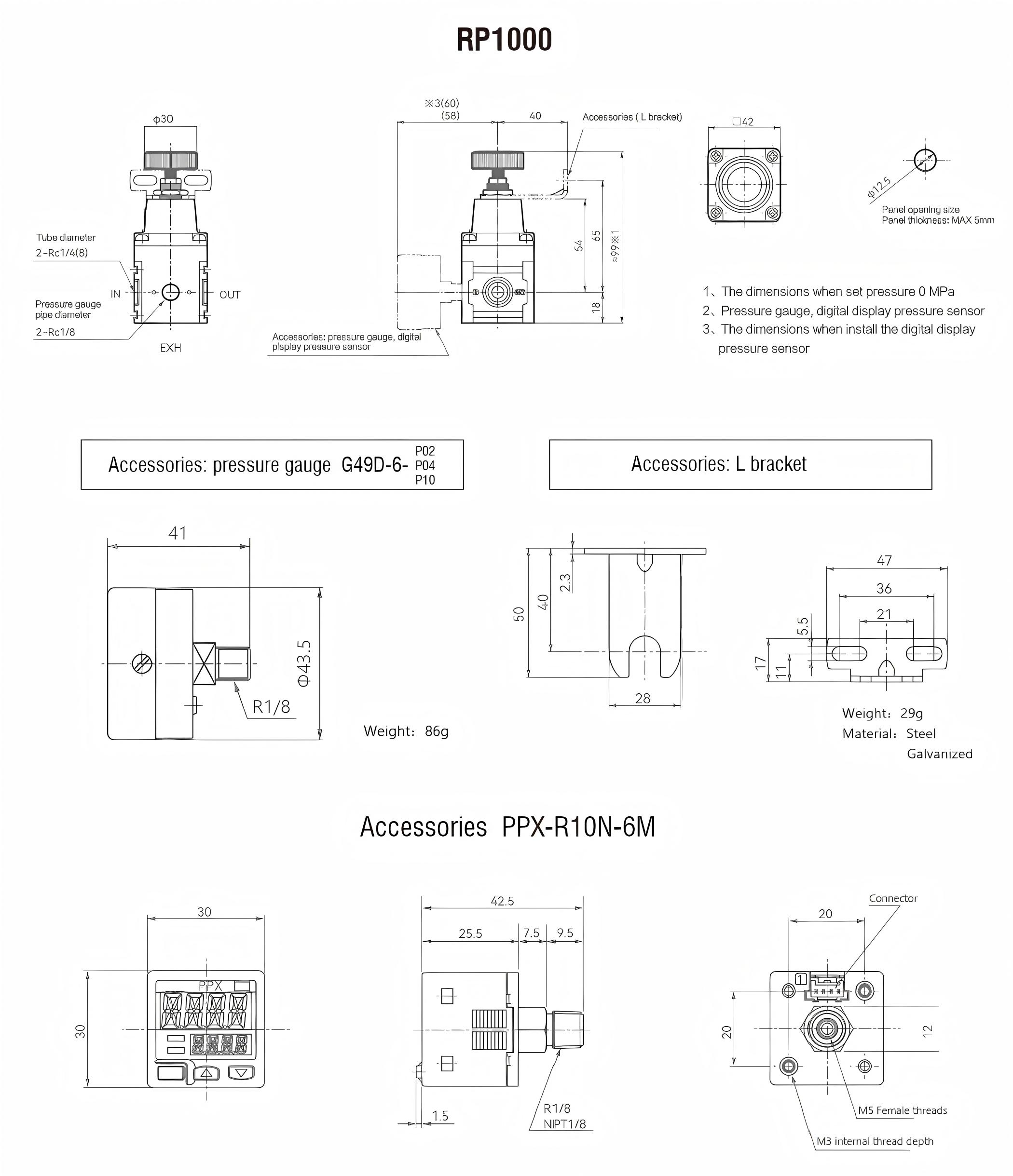

尺寸
