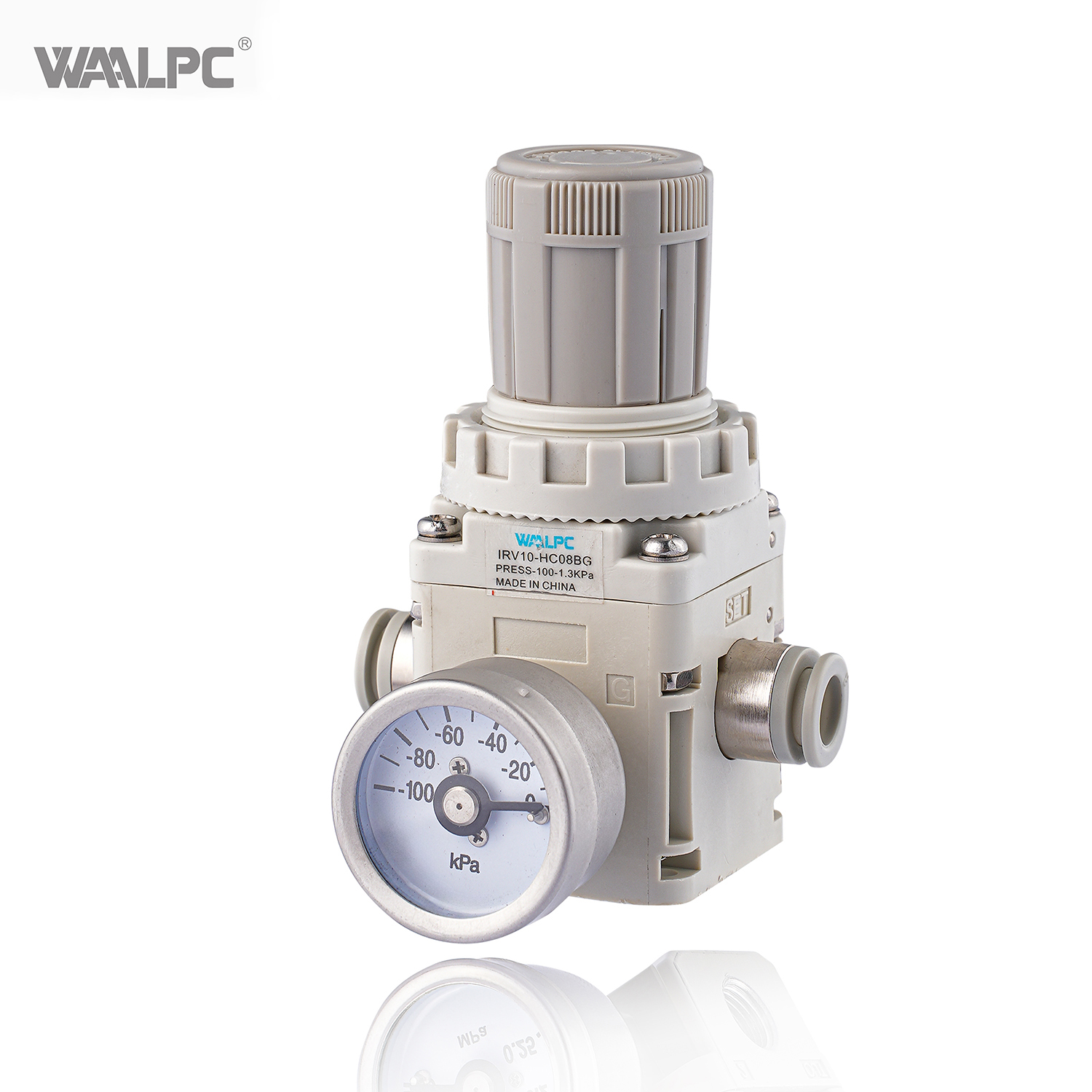

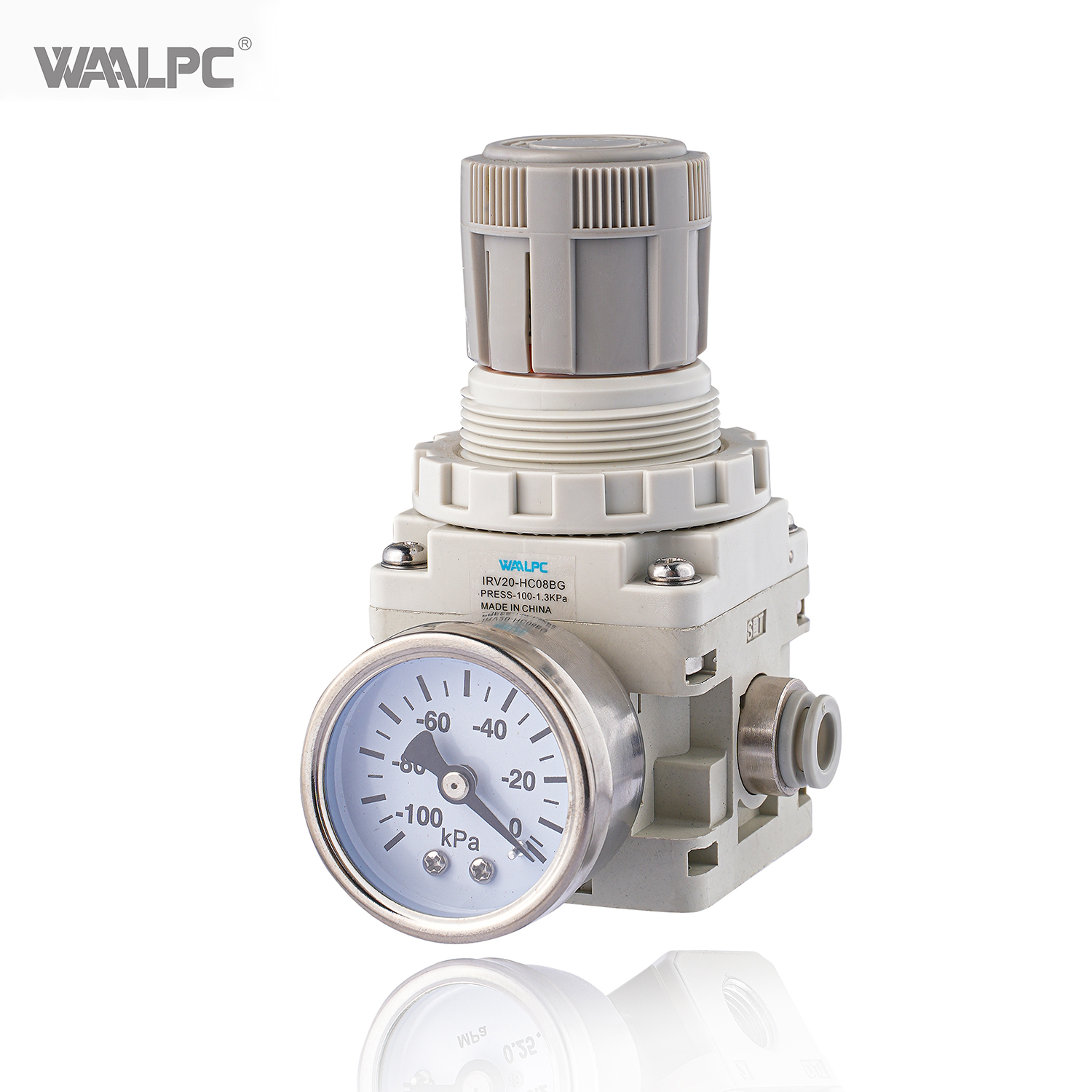

型号表示方法
| MODEL | IRV10 | IRV20 | |
| RP | 20 - C08 | ||
① ② ③ ④ ⑤ | |||
标准管规格 | Mark | 内容 | ||
①尺寸 | 10 | 最大限度。流量140e/min(ANR) | ||
20 | 最大限度。流量240e/min(ANR) | |||
②管件 | 无标记 | 直型 | ||
L | L型 | |||
③氟压力管外径 | C06 | 公制尺寸 | Φ6 | |
C08 | Φ8 | |||
C10 | Φ10 | IRV10 无 | ||
N07 | 英制尺寸 | Φ1/4' | ||
N09 | Φ5/16' | |||
N11 | Φ3/8' | IRV10 无 | ||
④附件1 注1 | 无标记 | 没有任何 | ||
B | 带三脚架 | |||
L | 带底部支架 | |||
⑤配件2 | 无标记 | 无 注2 | ||
G | 带压力表 注3 注4 （IRV10：配GZ33-K-01，IRV20：配GZ43-K-01）Φ10 | |||
ZN | 带电子 压力开关 | NPN开路集电极电路1点输出 | 配ZSE30A-01-N-ML | |
ZP | NPN开路集电极电路1点输出 | 配ZSE30A-01-P-ML | ||
扎阿 | NPN开路集电极电路2点输出 | 配ZSE30A-01-A-ML | ||
ZB | NPN开路集电极电路2点输出 | 配ZSE30A-01-B-ML | ||
注1：配件包装在一起。
注2：两个锁紧螺母已安装在固定孔中。如果需要 Rc1/8 孔，请购买可选的固定螺母。
注3：压力表满量程精度为±3%。
注4：包含堵头螺母和固定螺母。配件包装在一起。
规格
模型 | IRV10 | IRV20 | ||
体液 | 空气 | |||
设定压力范围注1 | 100~1.3kPa | |||
耐压注2 | 100kPa（不含压力表） | |||
空气消耗量注3 | 小于0.60e/min(ANR) | |||
旋钮分辨率 | 小于0.13kPa | |||
环境温度和流体温度 | 5~60℃ | |||
交流电。侧气压管外径 放。侧气压管外径 | Φ6、Φ8、Φ1/4'、Φ5/16' | Φ6、Φ8、Φ10、Φ1/4'、Φ5/16'、Φ3/8 | ||
重量（不含配件） | 标准管规格 | 135克(IRV10-C08) | 250克(IRV20-C10) | |
同侧管道规格 | 135克(IRV10A-C08) | 250克(IRV20A-C10) | ||
注1：请注意，它会根据真空泵的压力而变化。
注2：安装压力表时，如果输入正压，压力表会损坏。另外，当施加正压时，这种空气减压阀不会损坏，但当主阀处于“打开”状态时，正压被引入到真空泵中，因此真空泵可能会发生故障。当在吸附传输系统中使用该真空泄压阀时，请参考以下配管示例，并注意不要将正压引入真空泵。另外，该真空泄压阀不能用于调节正压。

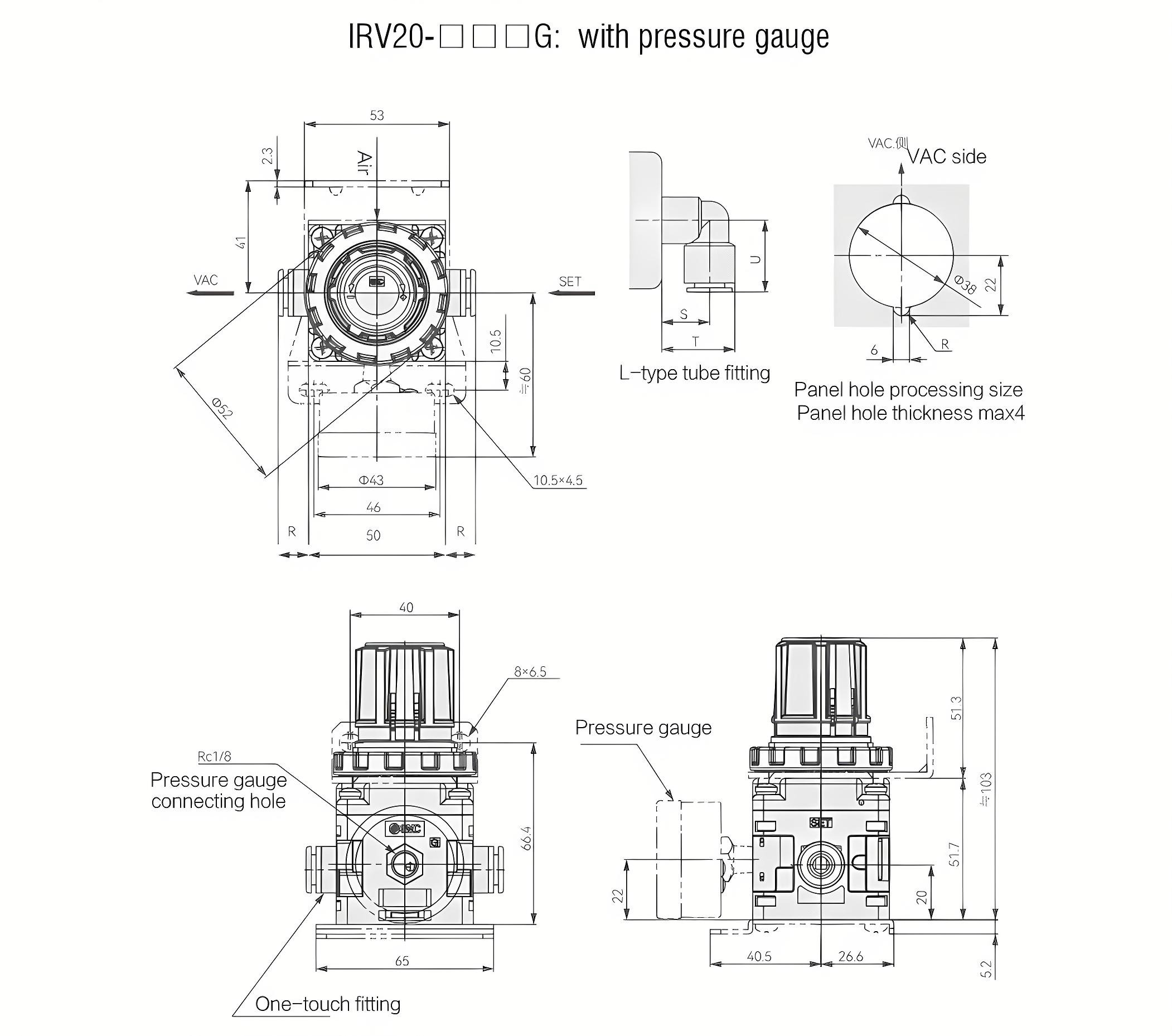

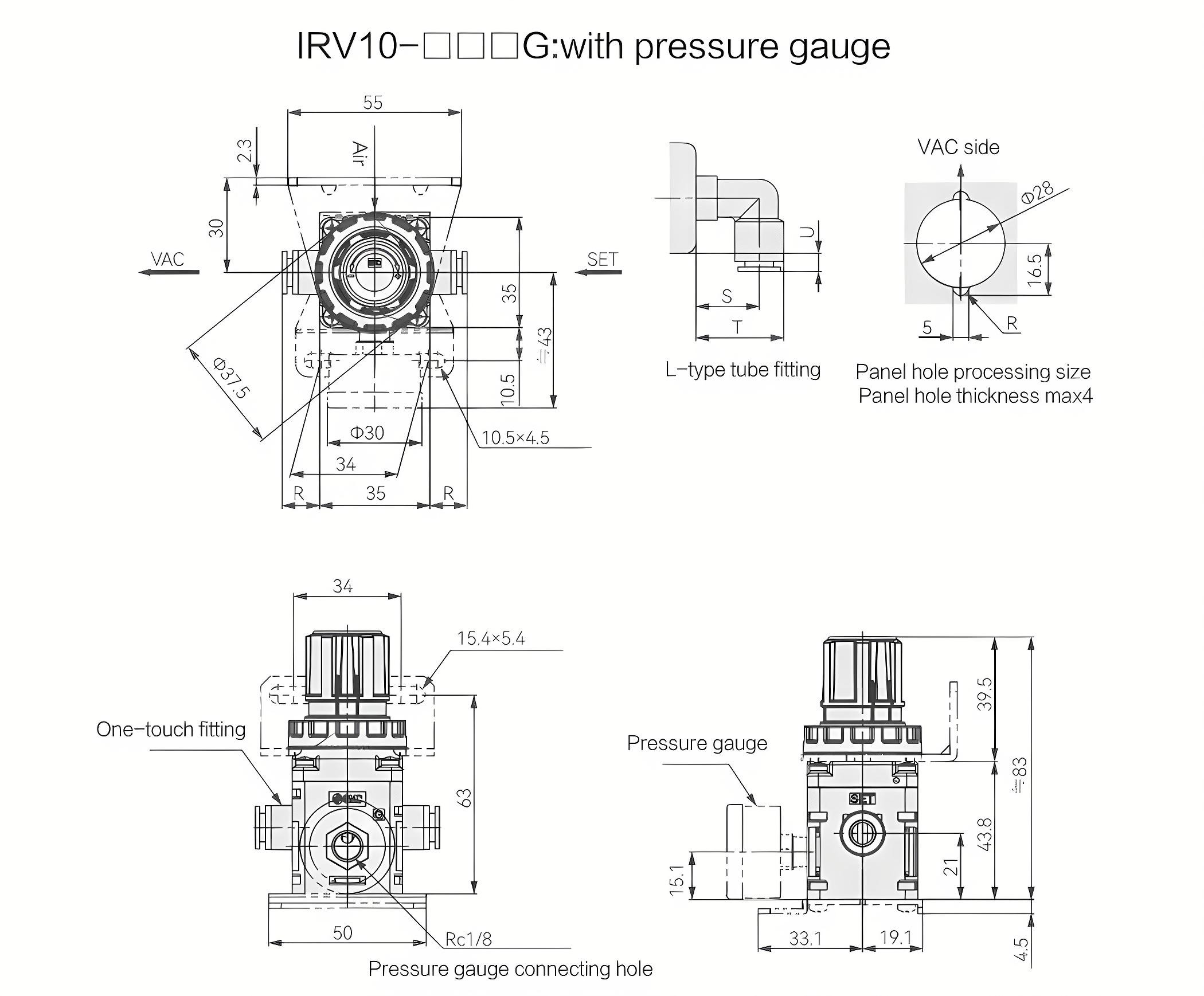

尺寸
配件尺寸(mm) | 增值服务/设置 | |||
直型 | L型 | L型 | L型 | |
R | S | T | U | |
φ6' | 10 | 19 | 26 | 3 |
φ1/4' | 10 | 19 | 26 | 3 |
φ8' | 12 | 20 | 28 | 6 |
φ5/16' | 12 | 20 | 28 | 6 |
配件尺寸(mm) | 增值服务/设置 | |||
直型 | L型 | L型 | L型 | |
R | S | T | U | |
φ6' | 10.5 | 21 | 27.5 | 21 |
φ1/4' | 10.5 | 21 | 27.5 | 21.5 |
φ8'、φ5/16' | 10.5 | 21 | 28.5 | 24 |
φ10、φ3/8' | 11 | 21 | 30.5 | 27 |
