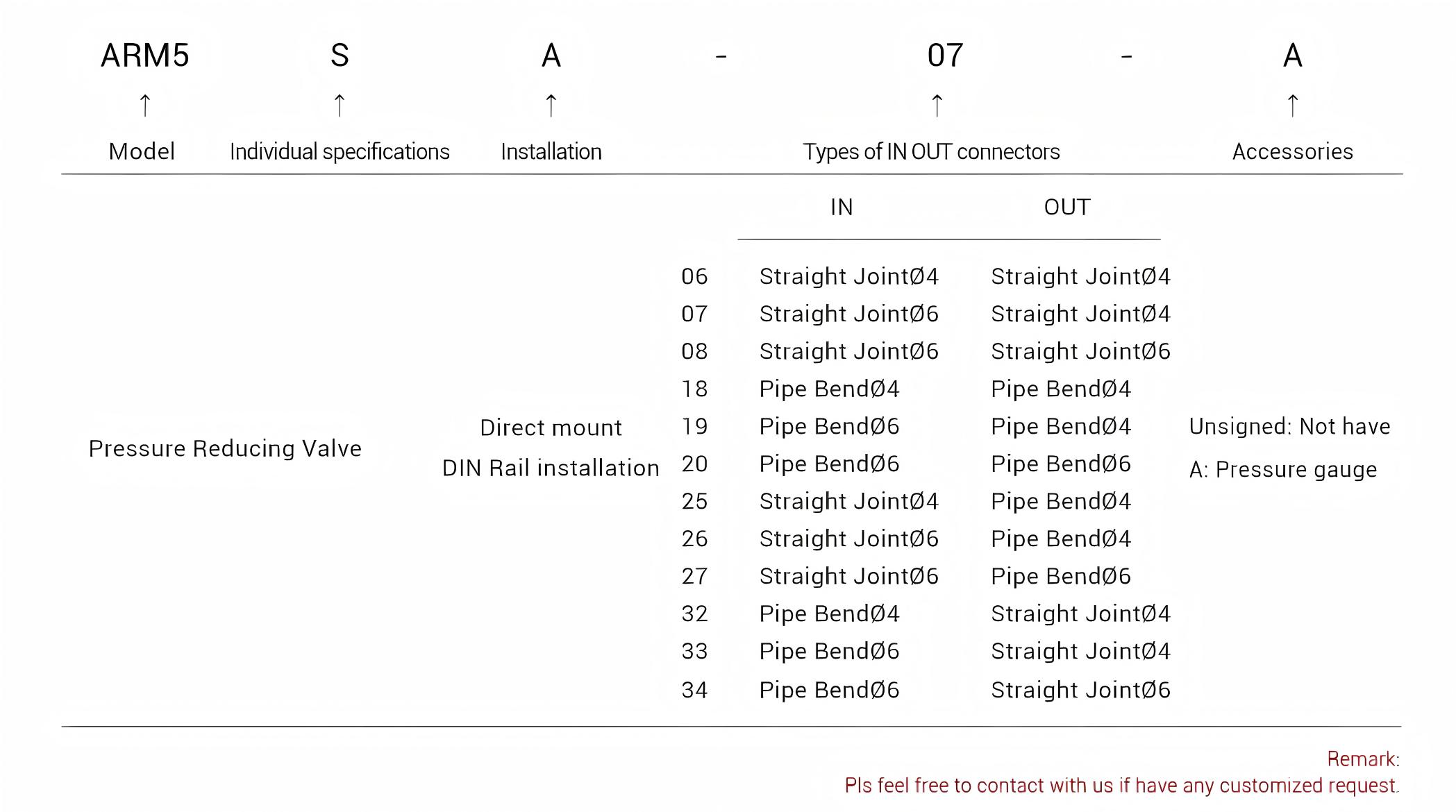

订购代码
数据表
型号 | ARM5S | |
减压阀结构 | 直动式 | |
| 压缩方式 | 活塞式 | |
| 溢出结构 | 标准 | 溢流型 |
准标准化 | 非溢出型 | |
| 逆流功能 | 有（非平衡型） | |
IN侧管外径 | ⌀4,⌀6,⌀5/32,⌀1/4 | |
环境温度和流体温度 | ⌀4,⌀6,⌀5/32,⌀1/4 | |
耐压 | 1.5兆帕 | |
最大工作压力 | 1.0MPa | |
压力设定范围 | 标准 | 0.05~0.7MPa |
准标准化 | 0.05~0.35MPa（低压型） | |
工作介质 | 空气 | |
环境和流体温度 | 5~60℃ | |
品质(ARM5SA-08-A) | 33克 | |

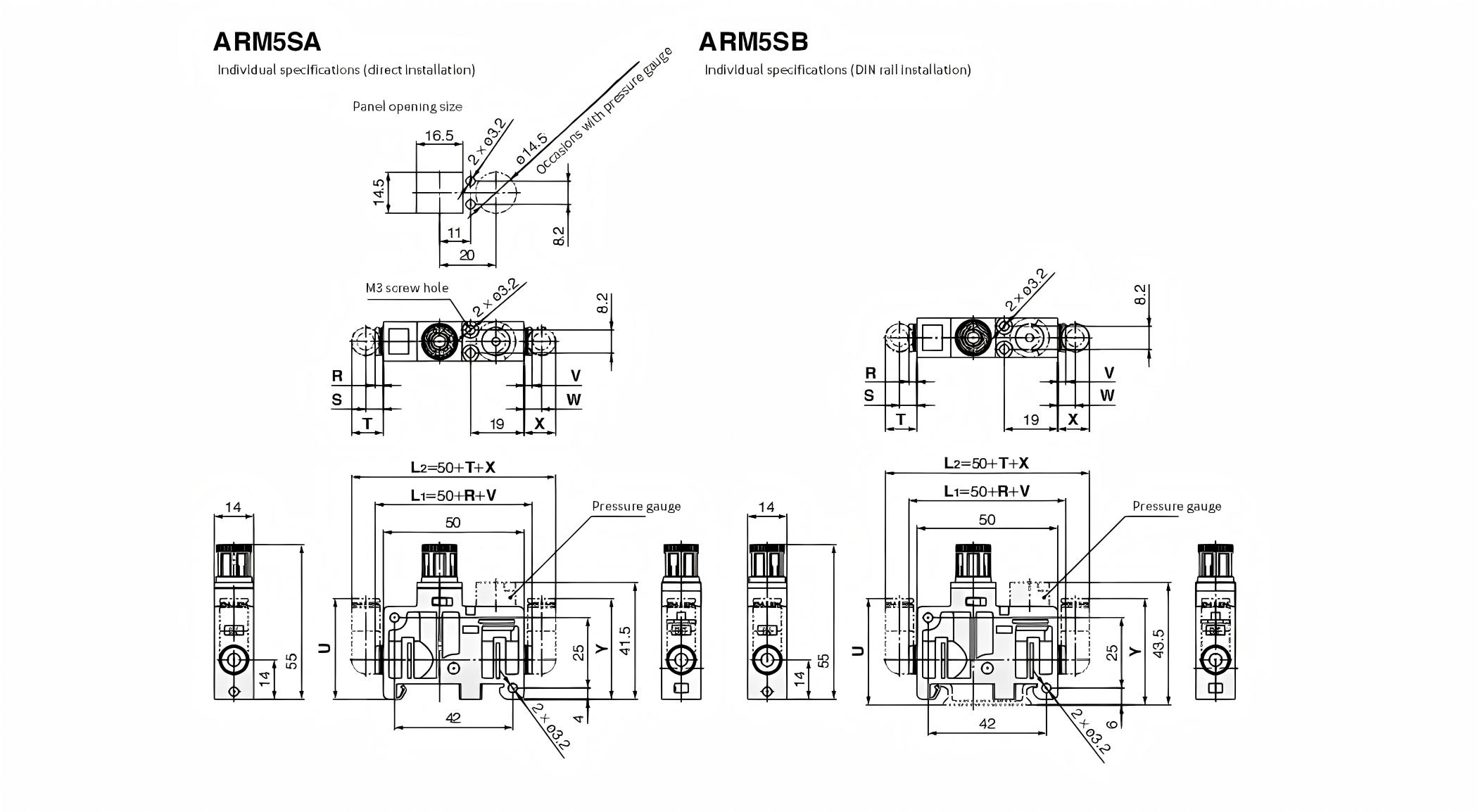

结构
| 接头尺寸 | 内部 | 外部 | ||||||
| 直通 | 弯管 | 弯管 | 弯管 | 直通 | 弯管 | 弯管 | 弯管 | |
| R | S | T | U | V | W | X | Y | |
| ⌀4、 ⌀5/32 | 2.5 | 6 | 11 | 35.5 | 2.5 | 6 | 11 | 35.5 |
| ⌀6 | 3 | 6.5 | 11 | 36 | 3 | 6.5 | 11 | 36 |
| ⌀1/4 | 6.5 | 6 | 11.5 | 38.5 | 6.5 | 6 | 11.5 | 38.5 |
| 接头尺寸 | 内部 | 外部 | ||||||
| 直通 | 弯管 | 弯管 | 弯管 | 直通 | 弯管 | 弯管 | 弯管 | |
| R | S | T | U | V | W | X | Y | |
| ⌀4、⌀5/32 | 2.5 | 6 | 11 | 37.5 | 2.5 | 6 | 11 | 37.5 |
| ⌀6 | 3 | 6.5 | 11 | 38 | 3 | 6.5 | 11 | 38 |
| ⌀1/4 | 6.5 | 6 | 11.5 | 40.5 | 6.5 | 6 | 11.5 | 40.5 |
