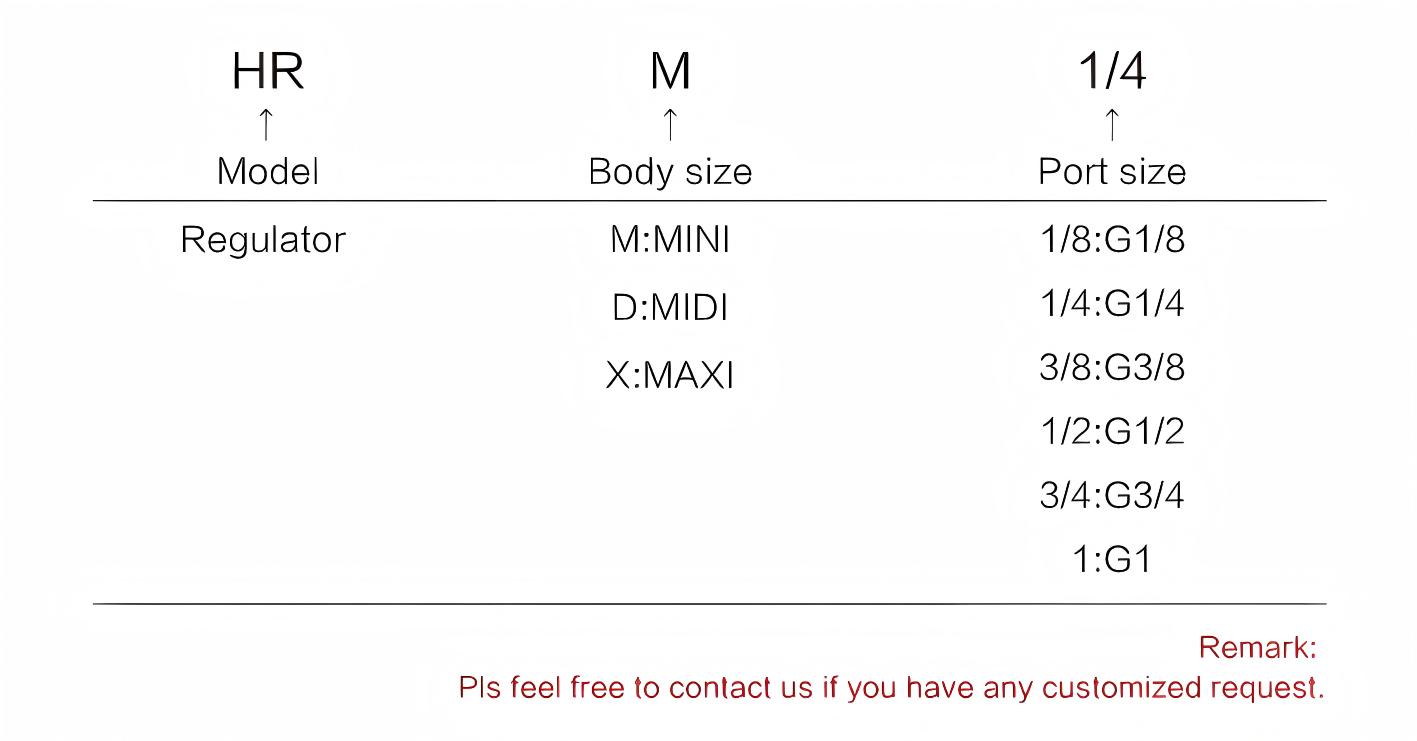

订购代码
数据表
类型名称 | 调节器 | ||||||||

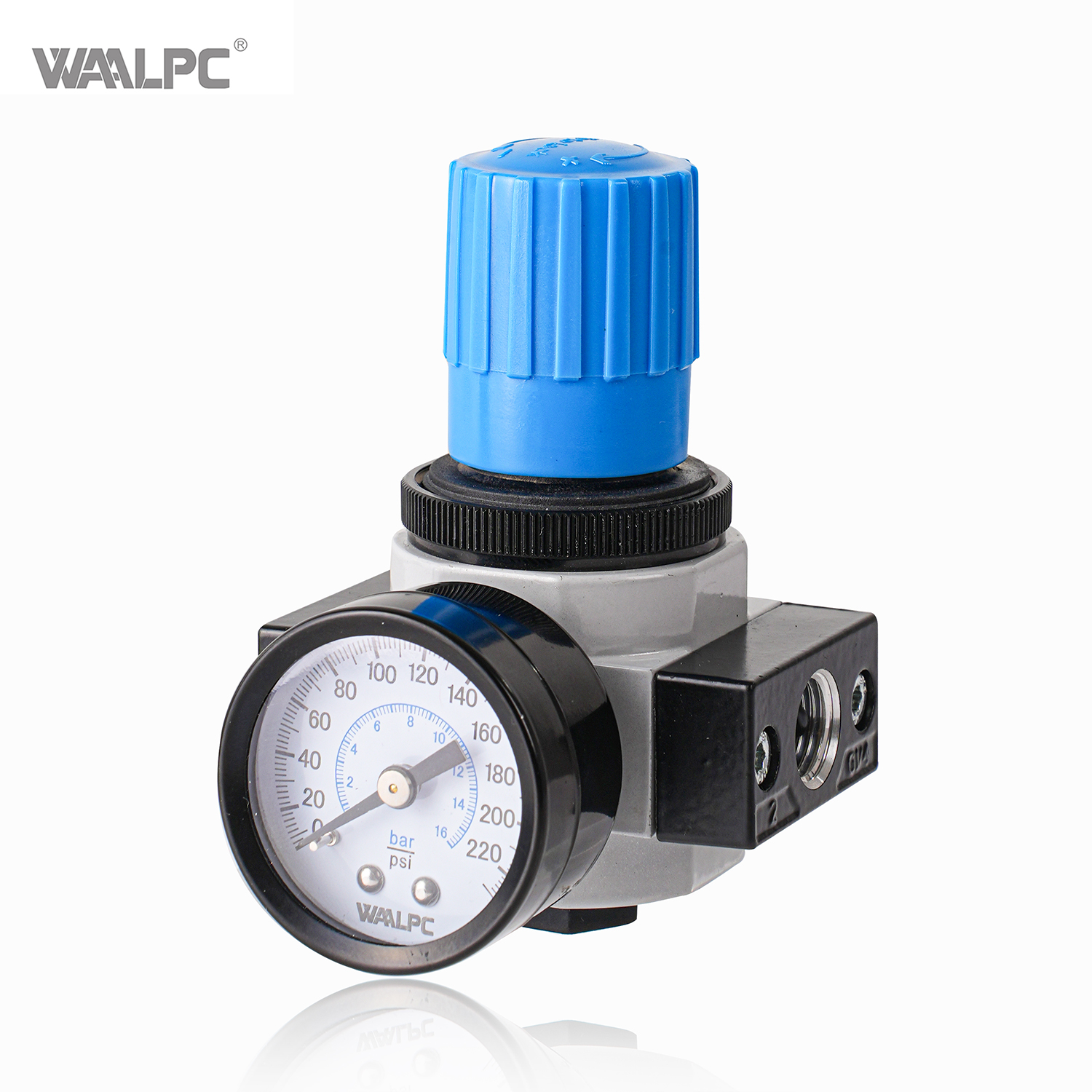

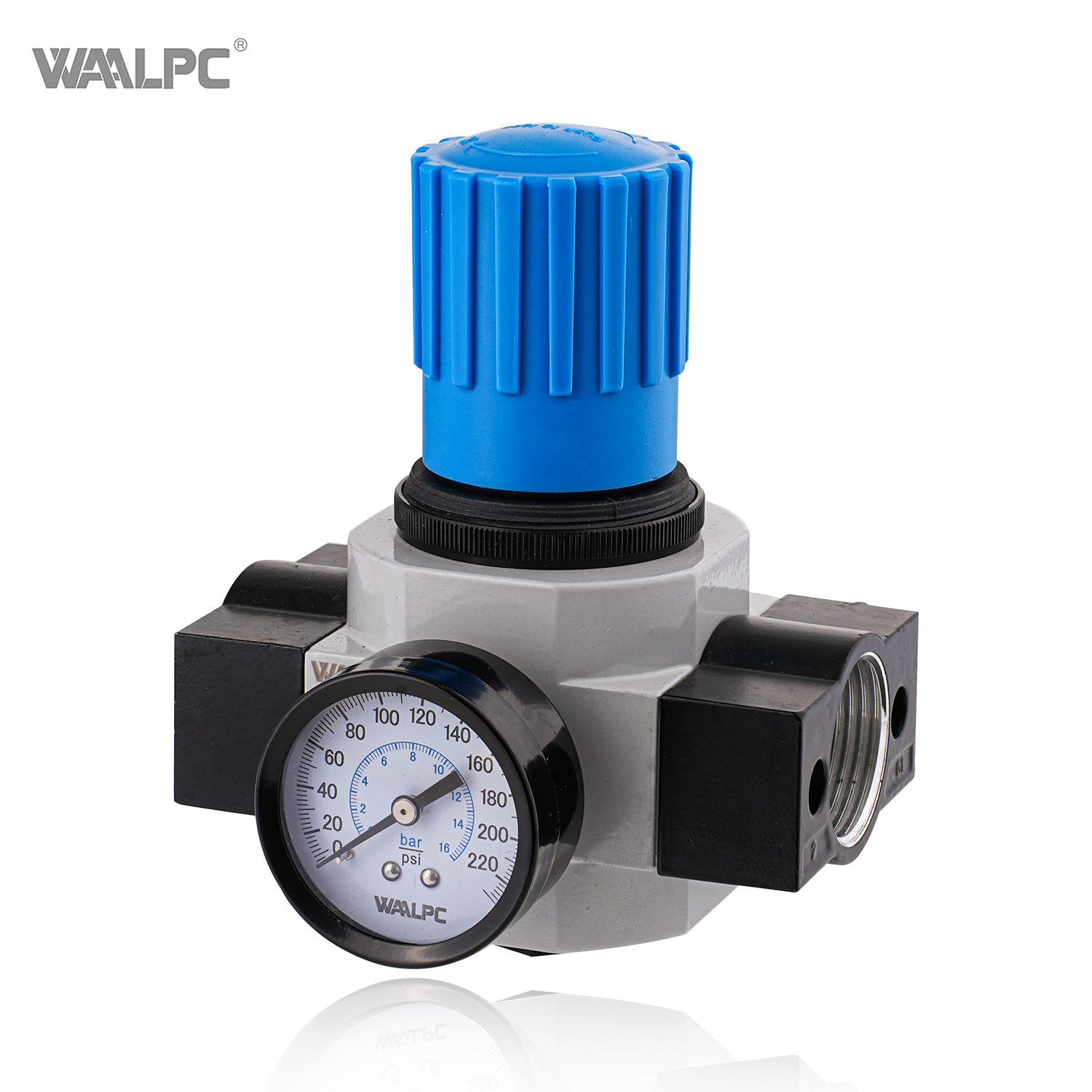

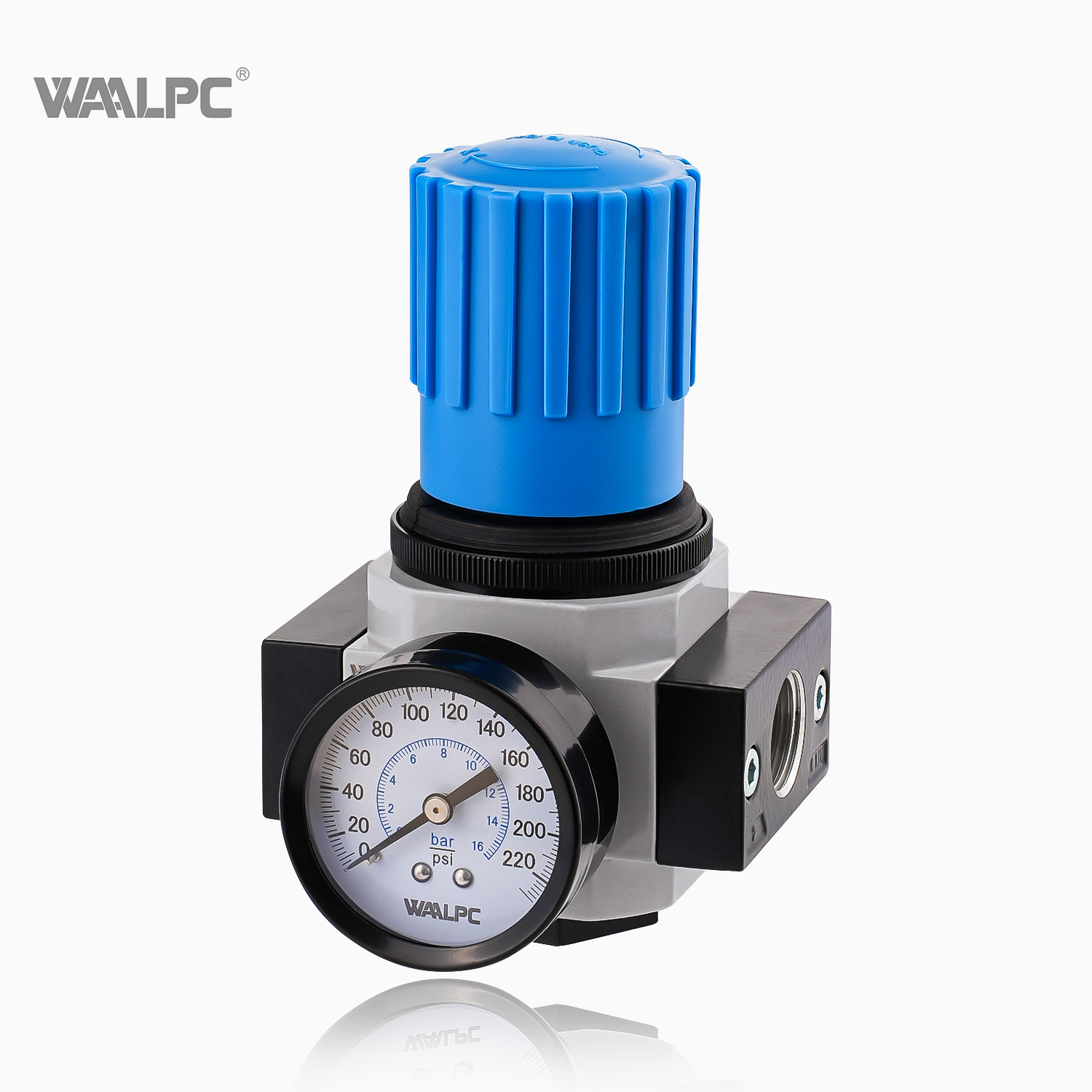

模型 | 小型的 | MIDI | 马克西 | ||||||
HR-1/8 | HR-1/4 | HR-3/8 | HR-1/4 | HR-3/8 | HR-1/2 | HR-3/4 | HR-3/4 | HR-1 | |
端口尺寸 (G) | 1/8 | 1/4 | 3/8 | 1/4 | 3/8 | 1/2 | 3/4 | 3/4 | 1 |
额定流量（升/分钟） | 800 | 1500 | 1700 | 3200 | 3200 | 3500 | 3500 | 11000 | 11500 |
工作介质 | 压缩空气 | ||||||||
结构特点 | MINI、MIDI：隔膜式减压阀； MAXI：活塞式减压阀 | ||||||||
安装类型 | 管道安装或脚踏板安装 | ||||||||
工作压力 | 0.5-12巴、0.5-7巴 | ||||||||
工作温度 范围 | 0-60℃ | ||||||||
压力计 | Y40-01 | Y50-02 | |||||||
材料 | 外壳：压铸锌；密封：丁腈橡胶；调压手轮：POM | ||||||||

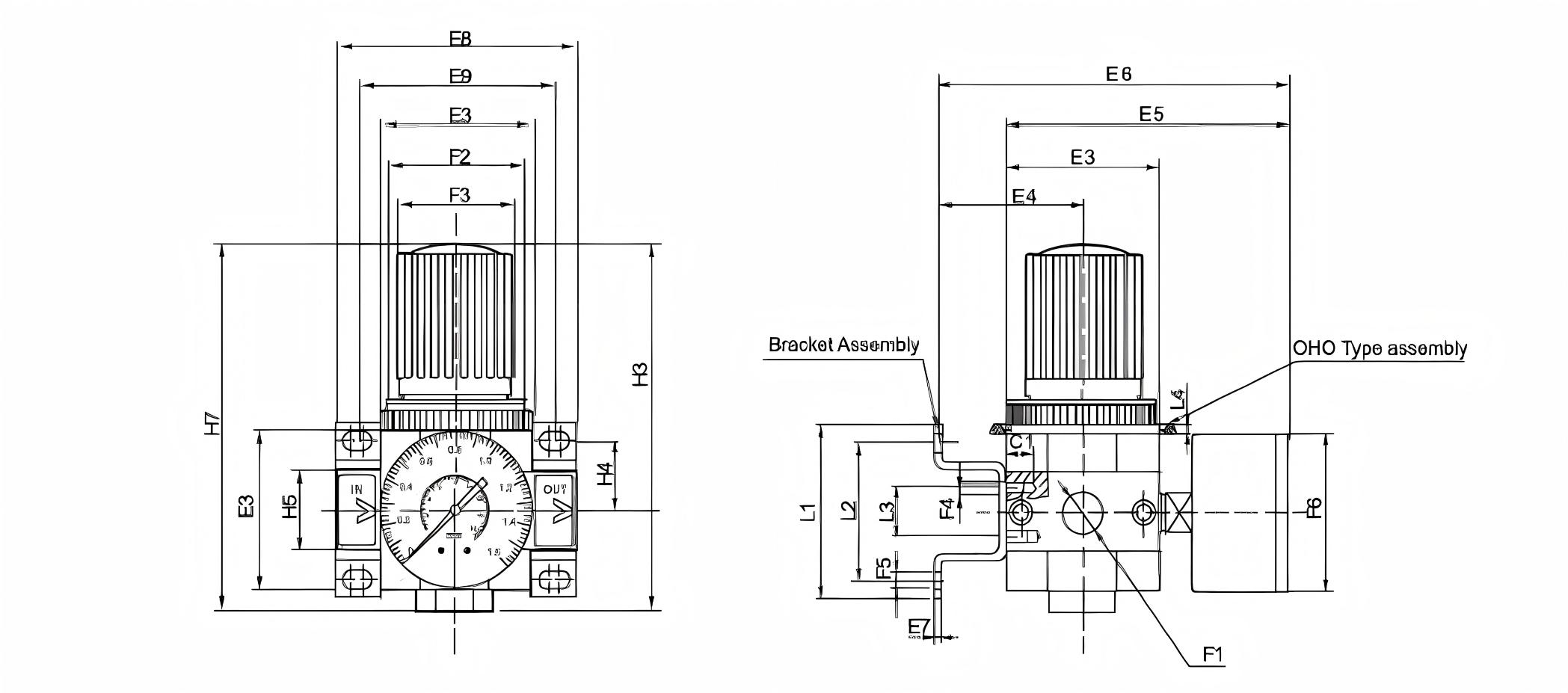

结构
模型 | E3 | E4 | E5 | E6 | E8 | E9 | F1 | F2 | F3Φ | F4 | F5Φ | L1 | L2 | L3 | L4 | H3 | H4 | H7 |
HR-MINI | 40 | 39 | 76 | 95 | 64 | 52 | G1/8、G1/4、G3/8 | M36*1.5 | 31 | M4 | M4 | 44 | 35 | 11 | 最多3个 | 69 | 17.5 | 96 |
HR-MIDI | 55 | 47 | 93 | 112 | 85 | 70 | G3/8,G1/4,G1/2,G3/4 | M52*1.5 | 50 | M5 | M5 | 77 | 60 | 22 | 最多5个 | 98 | 24.5 | 96 |
HR-MAXI | 66 | 53 | 104 | 124 | 96,116 | 80,91 | G3/4,G1 | M36*1.5 | 31 | M5 | M5 | 77 | 60 | 22 | 最多4个 | 80 | 24.5 | 96 |
