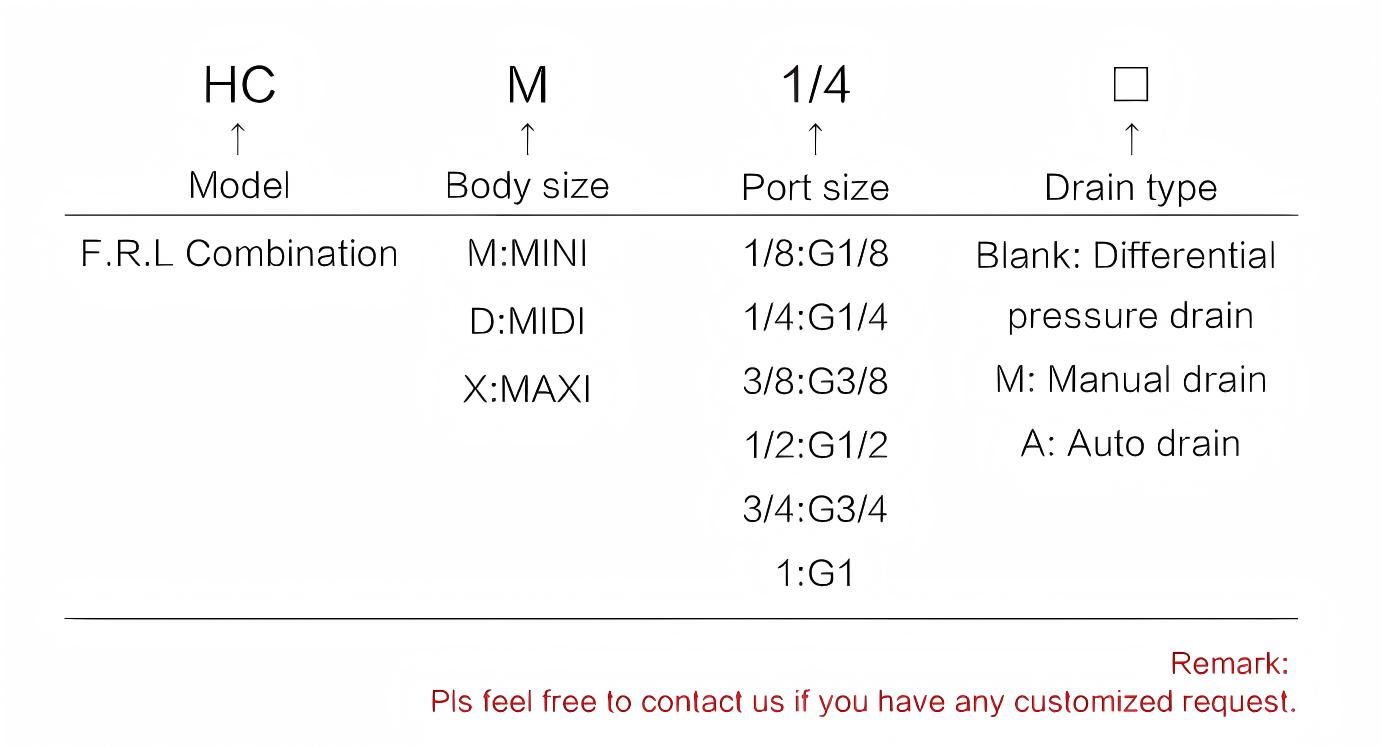

订购代码
数据表
类型名称 | FRL组合 | |||||||||
模型 | 小型的 | MIDI | 马克西 | |||||||
HC-1/8 | HC-1/4 | HC-3/8 | HC-1/4 | HC-3/8 | HC-1/2 | HC-3/4 | HC-3/4 | HC-1 | ||
成分 | 筛选 | HF-1/8 | HF-1/4 | HF-3/8 | HF-1/4 | HF-3/8 | HF-1/2 | HF-3/4 | HF-3/4 | HF-1 |
压力调节器 | HR-1/8 | HFR-1/4 | HR-3/8 | HR-1/8 | HR-3/8 | HR-1/2 | HR-3/4 | HR-3/4 | HR-1 | |
润滑器 | HL-1/8 | HL-1/4 | HL-3/8 | HL-1/4 | HL-3/8 | HL-1/2 | HL-3/4 | HL-3/4 | HL-1 | |
端口尺寸 (G) | 1/8 | 1/4 | 3/8 | 1/4 | 3/8 | 1/2 | 3/4 | 3/4 | 1 | |
杯子 保护套 | 带杯子保护盖 | |||||||||
排水型 | 手动排水、压差排水、自动排水 | |||||||||
过滤等级 | 5微米、40微米 | |||||||||
工作介质 | 过滤压缩空气 | |||||||||
结构特点 | 带水分离合器的烧结过滤器； MINI、MIDI：隔膜式减压阀； MAXI：活塞式减压阀；油雾自动可变节流型。 | |||||||||
安装类型 | 管道安装或脚踏板安装 | |||||||||
工作 压力 | 0.5-12巴、0.5-7巴 | |||||||||
输入 压力 | 排水压差：1-16bar，手动排水阀：1-16bar，自动排水阀：1.5-12bar | |||||||||
分钟。雾化流量 | 3升/分钟 | 6升/分钟 | 10升/分钟 | |||||||
工作 温度 范围 | 0-60℃ | |||||||||
滤杯容量 | 22毫升 | 43毫升 | 80毫升 | |||||||
油杯容量 | 22毫升 | 43毫升 | 80毫升 | |||||||
推荐油品 | ISO VG32 或同等等级油 | |||||||||
压力计 | Y40-01 | Y50-02 | ||||||||
材料 | 外壳：压铸锌；滤杯、油杯：PC；金属防护罩：铝合金；密封：丁腈橡胶；调压手轮：POM | |||||||||

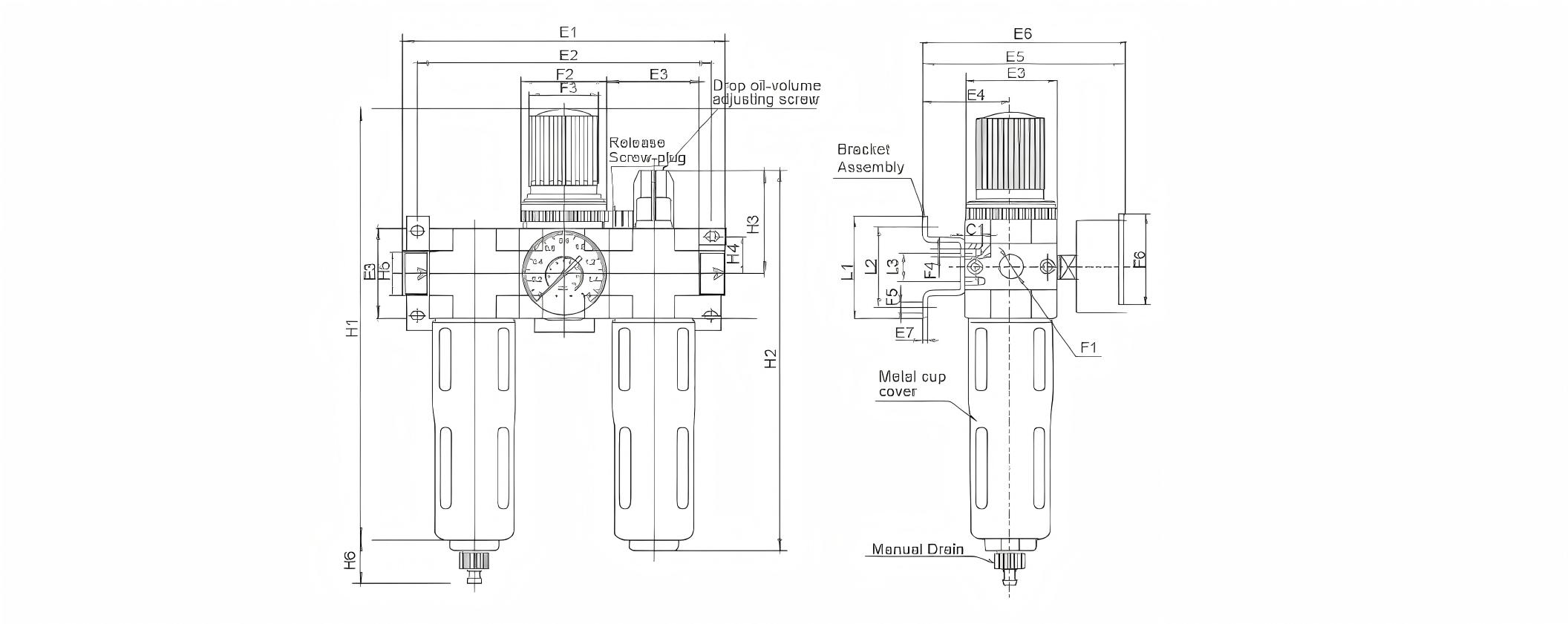

结构
模型 | E1 | E2 | E3 | E4 | E5 | E6 | E7 | F1 | F2 |
HC-MINI | 143 | 132 | 40 | 39 | 76 | 95 | 2 | G1/8,G1/4,G3/8 | M39*1.5 |
HC-MIDI | 193 | 180 | 55 | 47 | 93 | 112 | 3 | G3/8,G1/4,G1/2,G3/4 | M52*1.5 |
HC-MAXI | 247 | 220 | 66 | 53 | 104 | 124 | 3 | G3/4,G1 | M52*1.5 |
模型 | F3Φ | F4 | F5Φ | F6Φ | L1 | L2 | L3 | H1 | 氢2 | H3 | H4 | H5 | H6 |
HC-MINI | 31 | M4 | 4.5 | 41 | 44 | 35 | 11 | 194 | 169 | 69 | 17.5 | 20 | 15 |
HC-MIDI | 50 | M5 | 5.5 | 352 | 71 | 60 | 22 | 250 | 206 | 97 | 24.5 | 32 | 15 |
HC-MAXI | 50 | M5 | 5.5 | 53 | 71 | 60 | 22 | 272 | 226 | 80 | 24.5 | 32,40 | 15 |
