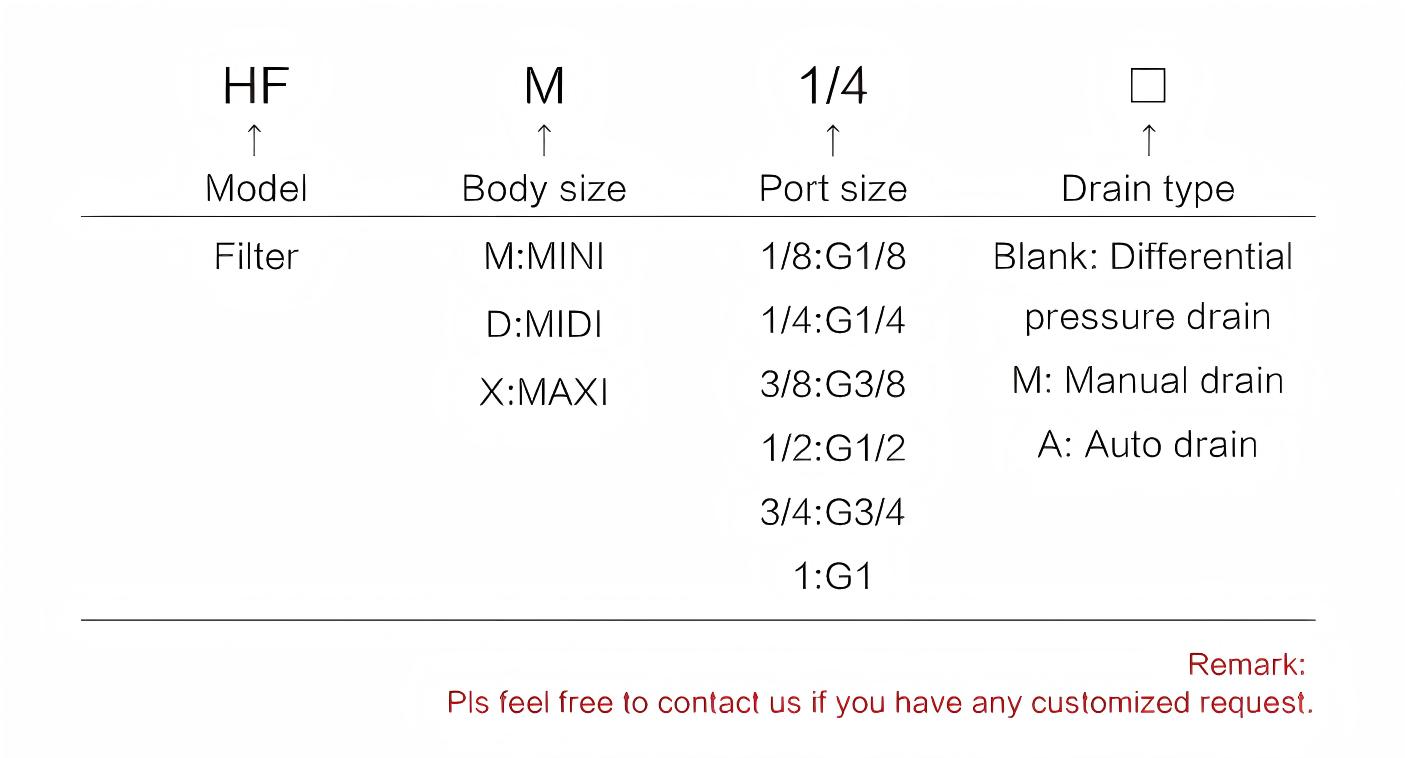

订购代码
数据表
类型名称 | 筛选 | ||||||||
模型 | 小型的 | MIDI | 马克西 | ||||||
HF-1/8 | HF-1/4 | HF-3/8 | HF-1/4 | HF-3/8 | HF-1/2 | HF-3/4 | HF-3/4 | HF-1 | |
端口尺寸 (G) | 1/8 | 1/4 | 3/8 | 1/4 | 3/8 | 1/2 | 3/4 | 3/4 | 1 |
杯子保护套 | 带 杯子 保护 盖 | ||||||||
排水型 | 手动排水、压差排水、自动排水 | ||||||||
过滤等级 | 5微米、40微米 | ||||||||
工作介质 | 过滤压缩空气 | ||||||||
结构特点 | 带水分离合器的烧结过滤器； MINI、MIDI：隔膜式减压阀； MAXI：活塞式减压 阀门;油雾自动可变节流型。 | ||||||||
安装类型 | 管道安装或脚踏板安装 | ||||||||
工作压力 | 0.5-12巴、0.5-7巴 | ||||||||
工作 温度 范围 | 0-60℃ | ||||||||
滤杯容量 | 22ML | 43ML | 80ML | ||||||
材料 | 外壳：压铸锌；滤杯：PC；金属防护罩：铝合金；密封：丁腈橡胶；调压手轮：POM | ||||||||

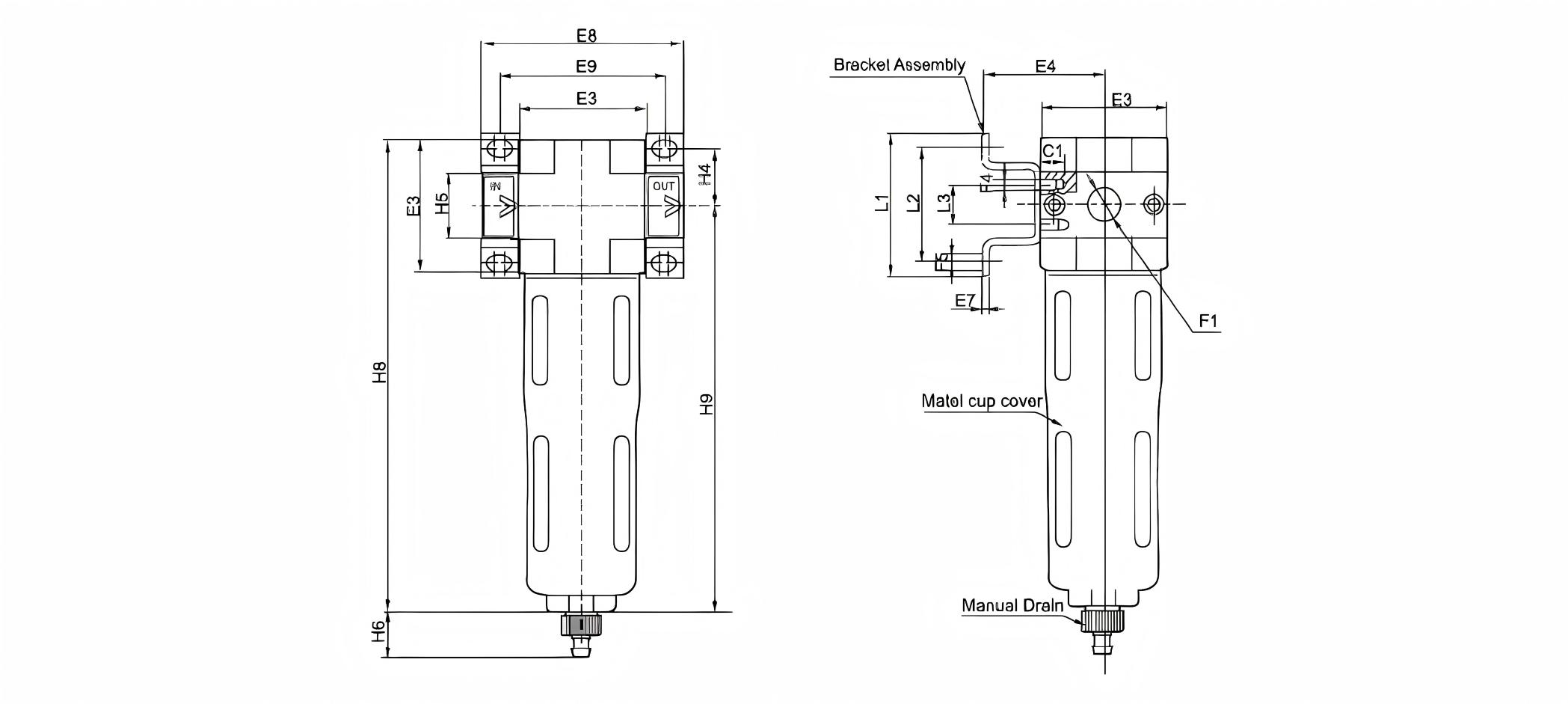

结构
模型 | E3 | E4 | E7 | E8 | E9 | F1 | F4 | F5Φ | L1 | L2 | L3 | H4 | H5 | H6 | H8 | H9 |
高频迷你型 | 40 | 39 | 2 | 64 | 52 | G1/8,G1/4,G3/8 | M4 | 4.5 | 44 | 35 | 11 | 17.5 | 20 | 15 | 144 | 129 |
高频MIDI | 55 | 47 | 3 | 85 | 70 | G3/8,G1/4,G1/2,G3/4 | M5 | 5.5 | 77 | 60 | 22 | 24.5 | 32 | 15 | 179 | 156 |
高频-MAXI | 66 | 53 | 3 | 96,116 | 80,91 | G3/4,G1 | M5 | 5.5 | 77 | 60 | 22 | 24.5 | 32,40 | 15 | 203 | 175 |
