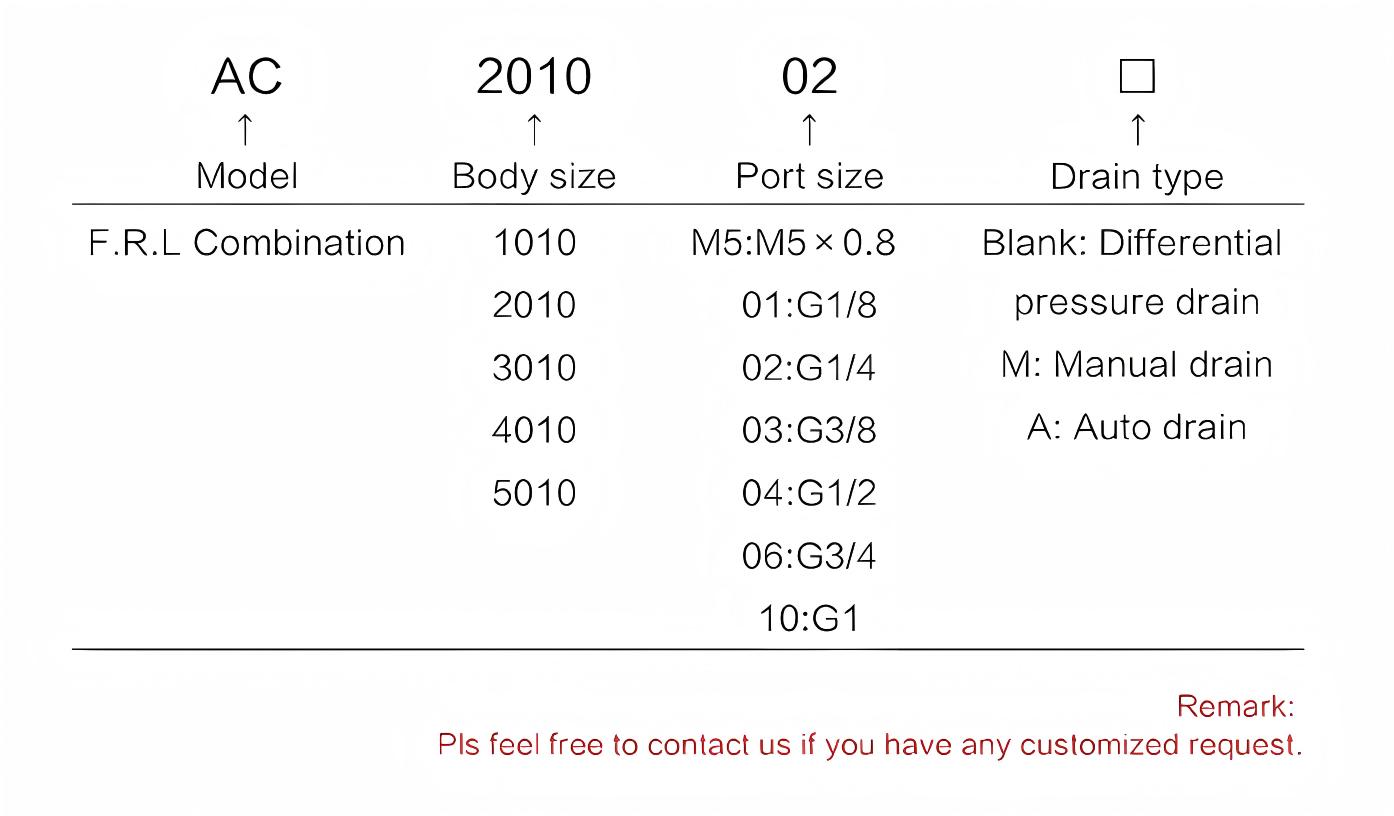

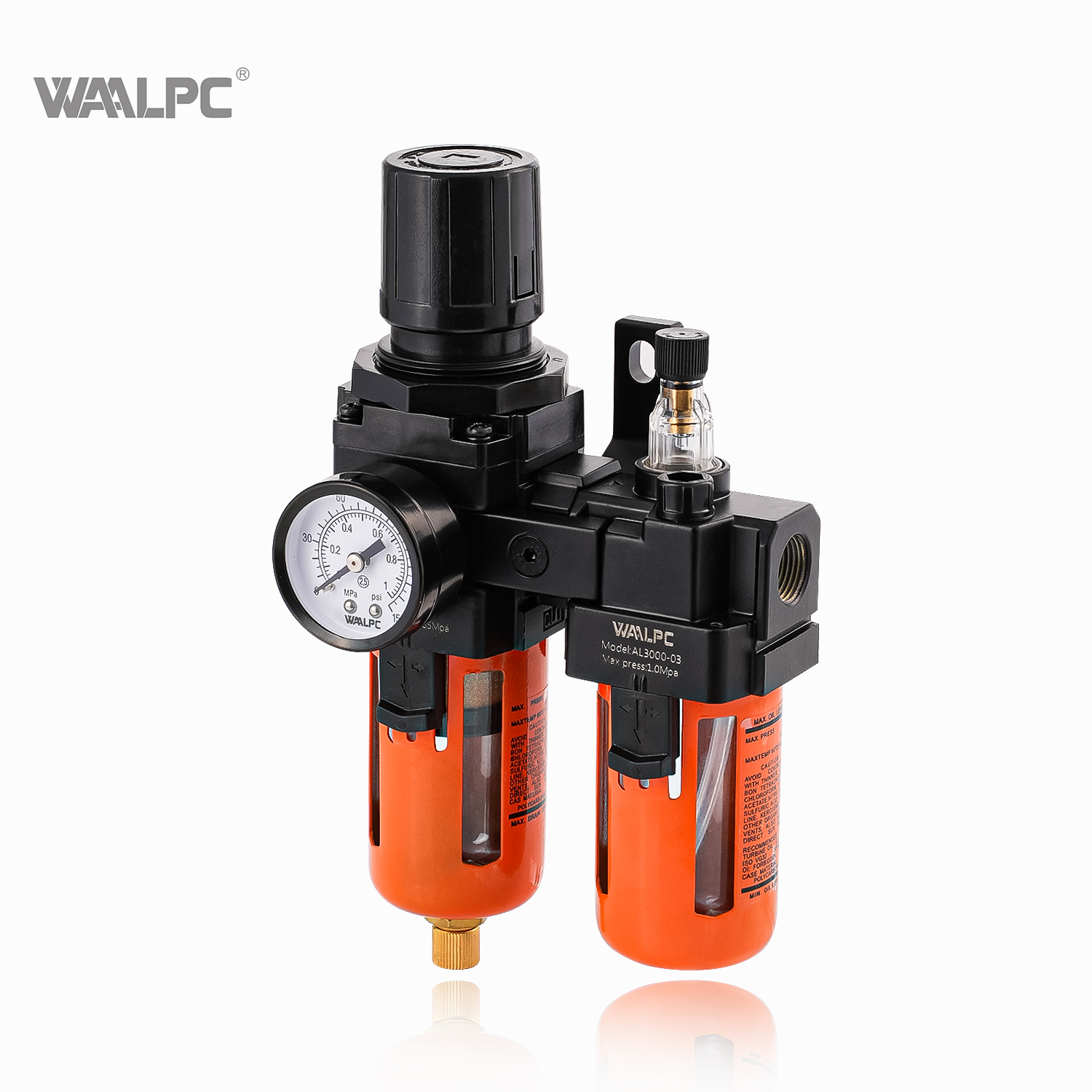

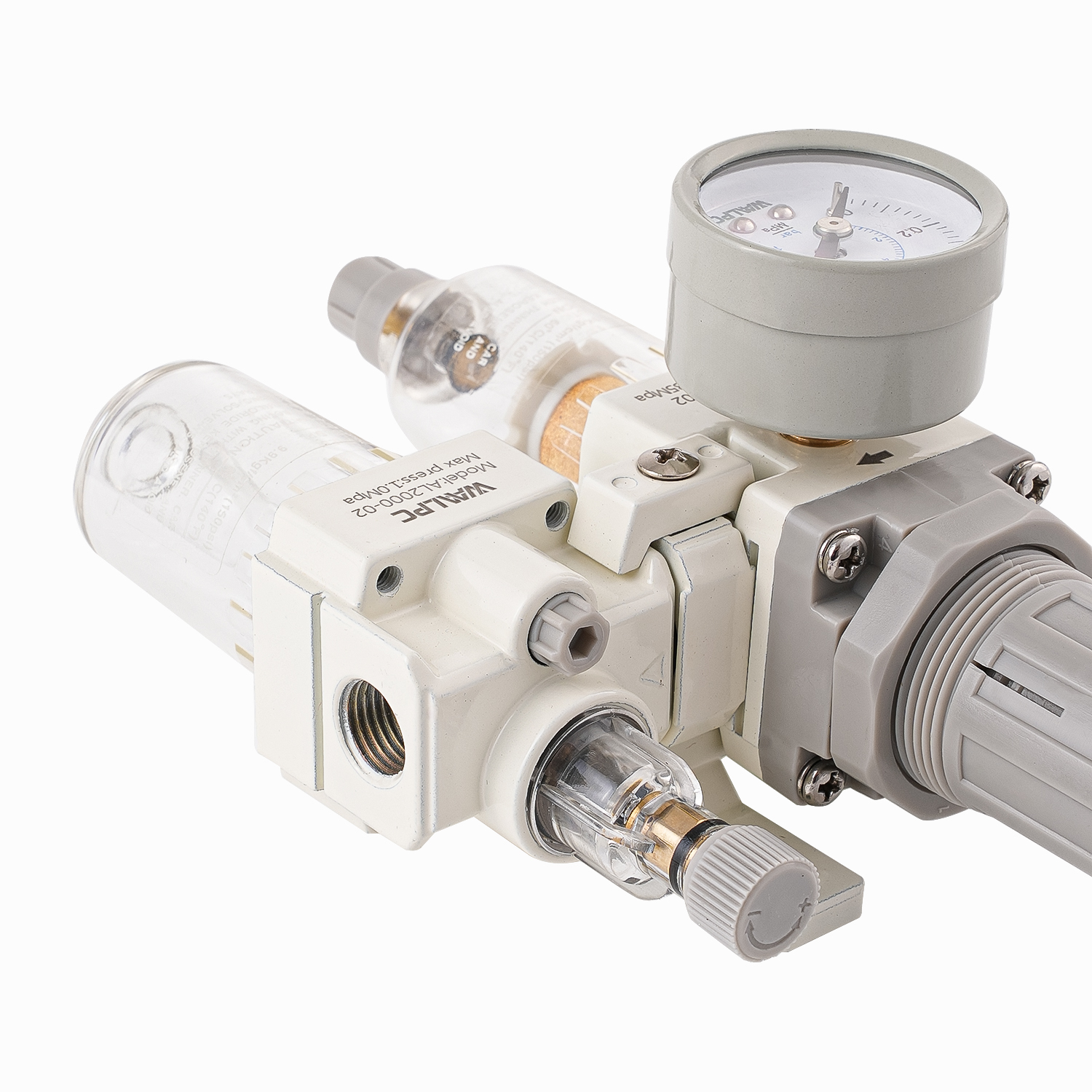

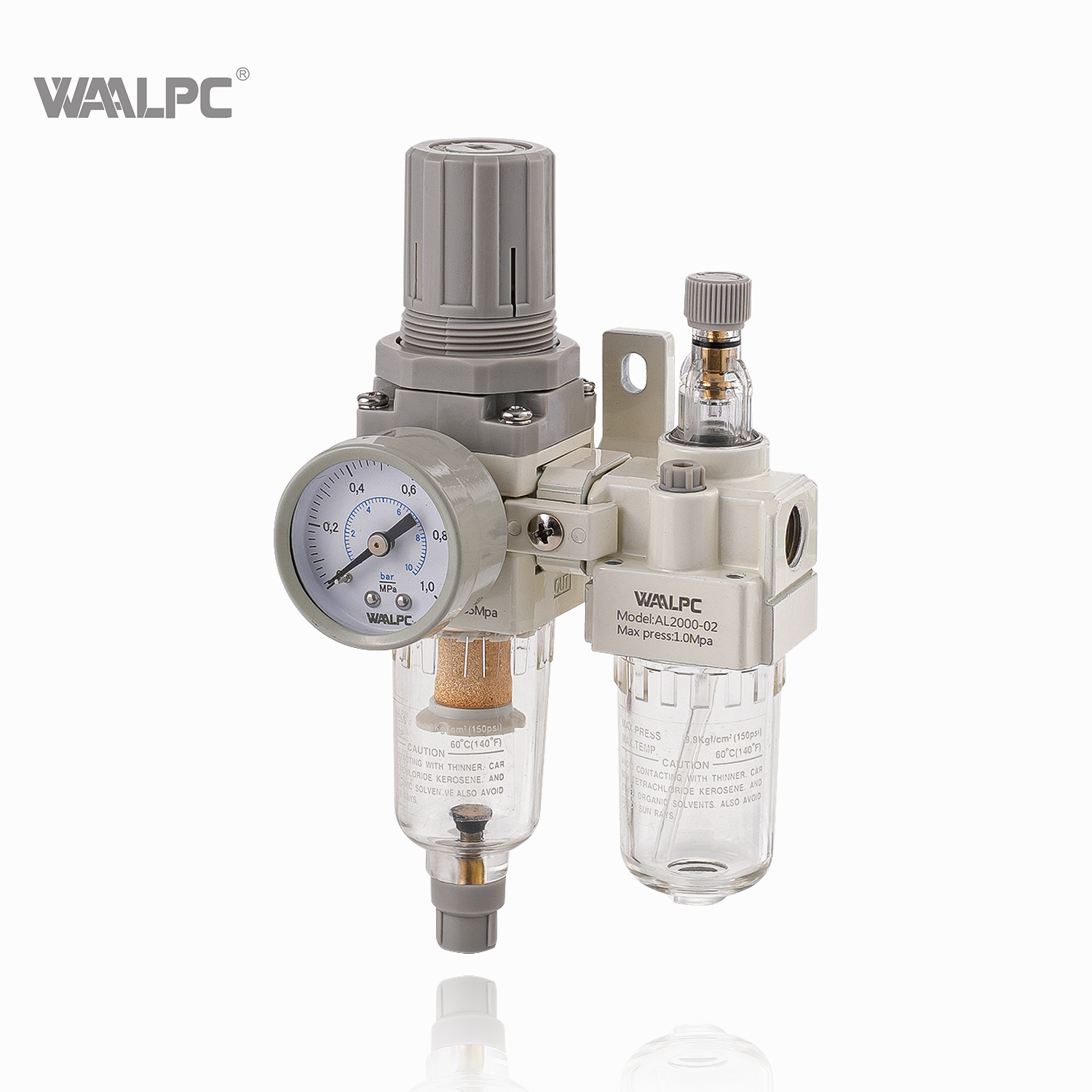

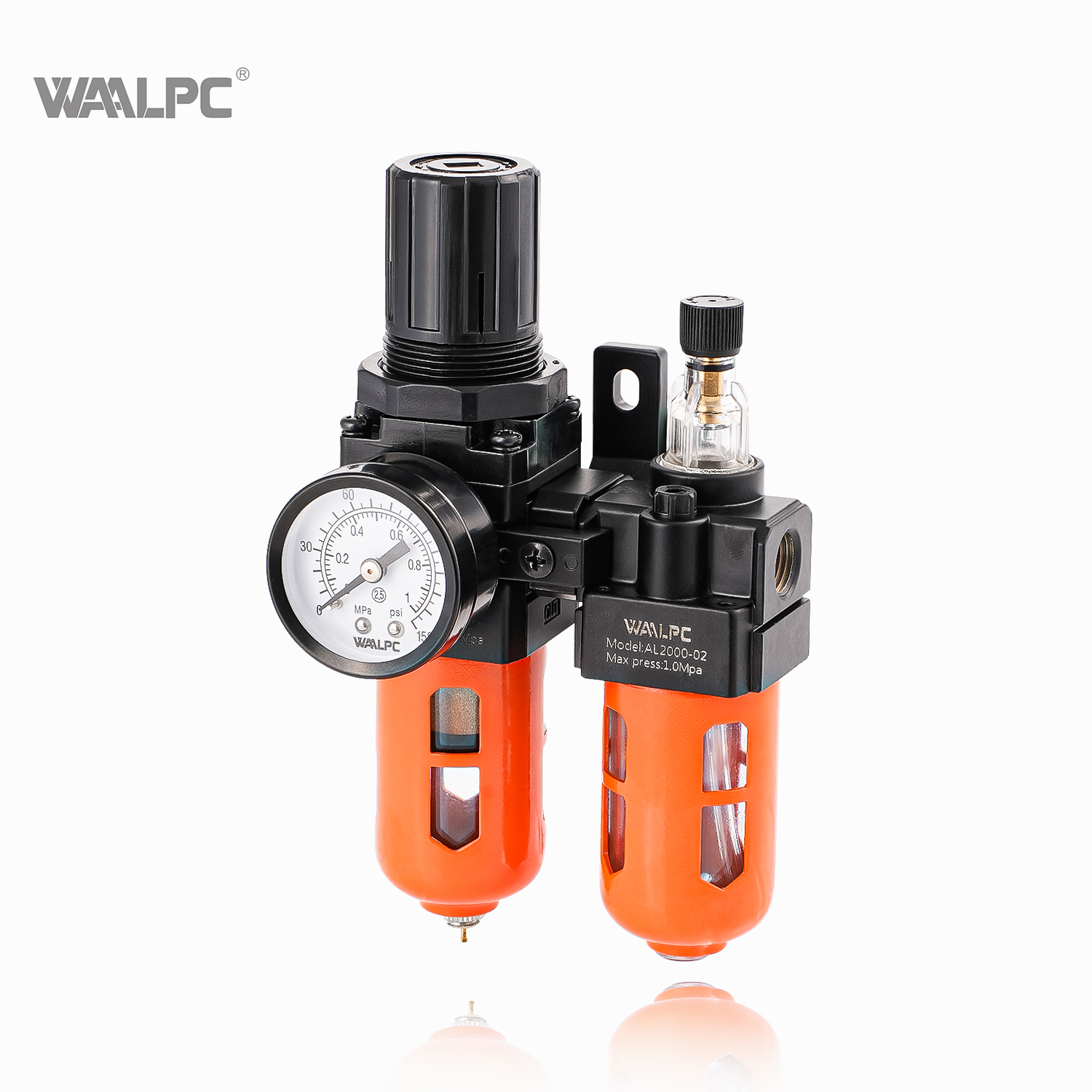

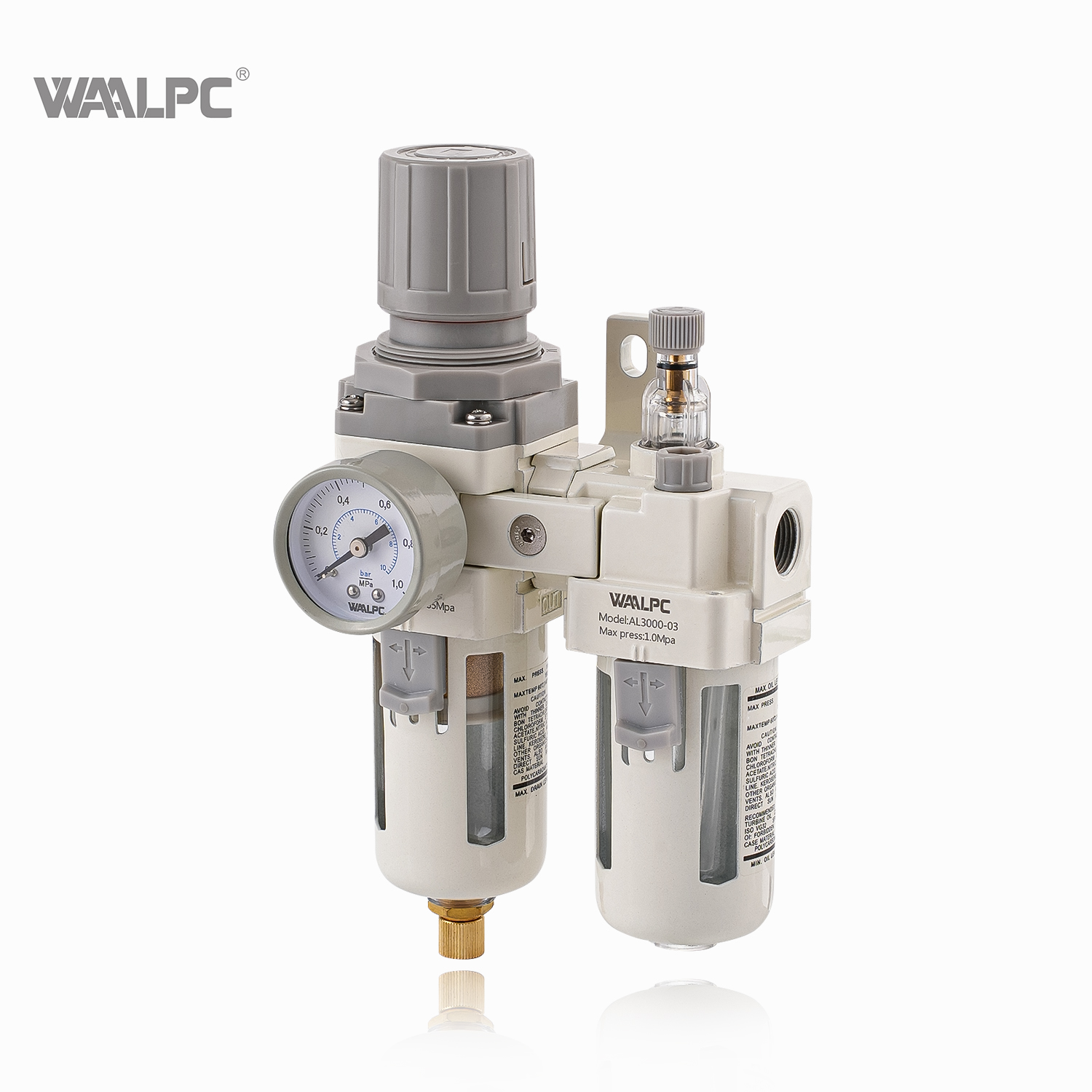

订购代码
数据表
类型名称 | FRL组合 | ||||||||||
模型 | AC1010-M5 | AC2010-01 | AC2010-02 | AC3010-02 | AC3010-03 | AC4010-03 | AC4010-04 | AC4010-06 | AC5010-06 | AC5010-10 | |
端口尺寸 (G) | M5*0.8 | 1/8 | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 | 3/4 | 3/4 | 1 | |
杯子保护套 | AC1010-2010（不含） | AC3010-5010（W） | |||||||||
排水型 | 手动排水、自动排水 、压差 排水 （ 可选） | ||||||||||
过滤等级 | 5微米、25微米、40微米 | ||||||||||
工作介质 | 空气 | ||||||||||
调压范围 | 0.05-0.07MPa | 0.05-0.85MPa | |||||||||
最大限度。工作压力 | 1.0MPa（145Psi） | ||||||||||
耐压性 | 1.5MPa（215Psi） | ||||||||||
工作 温度 范围 | 5-60℃ | ||||||||||
滤杯容量 | 10 | 15 | 15 | 20 | 20 | 45 | 45 | 45 | 130 | 130 | |
油杯容量 | 10 | 15 | 15 | 20 | 20 | 45 | 45 | 45 | 130 | 130 | |
推荐油品 | 涡轮 机油 1 ISOVG32 | ||||||||||
压力计 | Y40-01 | Y50-02 | |||||||||
L型支架 | L10 | L20 | L20 | L30 | L30 | L40 | L40 | L50 | L50 | L60 | |
材料 | 外壳：铝压铸成型；容器杯：PE；防护罩：铁 | ||||||||||
成分 | 重量 | 400克 | 470克 | 470克 | 950克 | 950克 | 1810克 | 1810克 | 1910克 | 3150克 | 3150克 |
调压过滤器 | AW1000-M5 | AW2000-01 | AW2000-02 | AW3000-02 | AW3000-03 | AW4000-03 | AW4000-04 | AW4000-06 | AW5000-06 | AW5000-10 | |
润滑器 | AL1000-M5 | AL2000-01 | AL2000-02 | AL3000-02 | AL3000-03 | AL4000-03 | AL4000-04 | AL4000-06 | AL5000-06 | AL5000-10 | |

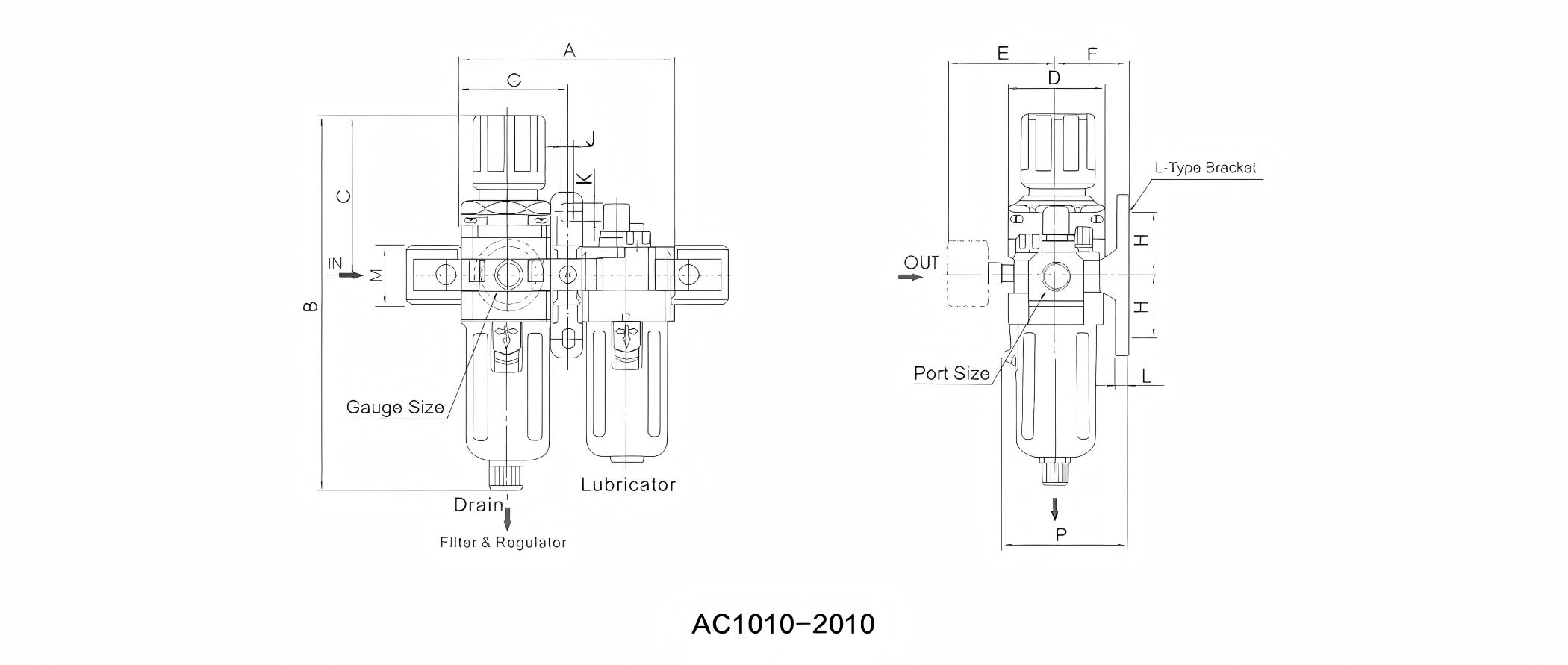

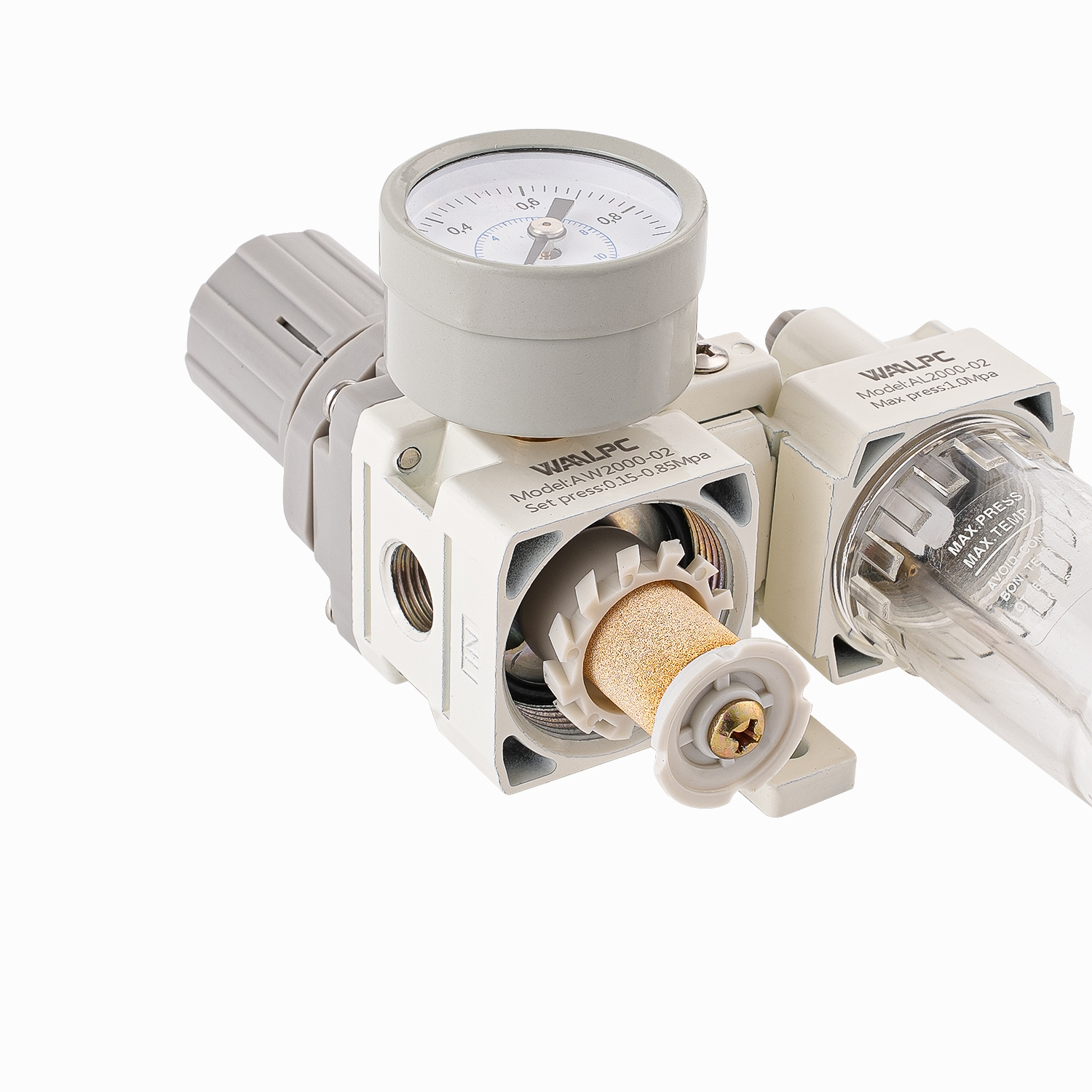

结构
尺寸（毫米）
模型 | 端口尺寸 | A | B | C | D | E | F | G | H | J | K | L | M | N | P |
AC1010 | M5 | 58 | 109.5 | 50.5 | 25 | 26 | 25 | 29 | 20 | 4.5 | 7.5 | 5 | 17.5 | 16 | 38.5 |
交流2010 | 1/8-1/4 | 90 | 164.5 | 78 | 40 | 56.8 | 30 | 45 | 24 | 5.5 | 8.5 | 5 | 22 | 23 | 50 |
AC3010 | 1/4-3/8 | 117 | 211 | 92.5 | 53 | 60.8 | 41 | 58.5 | 35 | 7 | 11 | 7 | 34.2 | 26 | 70.5 |
AC4010 | 3/8-1/2 | 154 | 262 | 112 | 70 | 70.5 | 50 | 77 | 40 | 9 | 13 | 7 | 42.2 | 33 | 88 |
AC4010-06 | 3/4 | 164 | 267 | 114 | 70 | 70.5 | 50 | 82 | 40 | 9 | 13 | 7 | 46.2 | 36 | 88 |
AC5010 | 3/4-1 | 195 | 388 | 116 | 90 | 75.5 | 69.8 | 97.5 | 50 | 12 | 16 | 10.5 | 55.5 | 40 | 115 |
