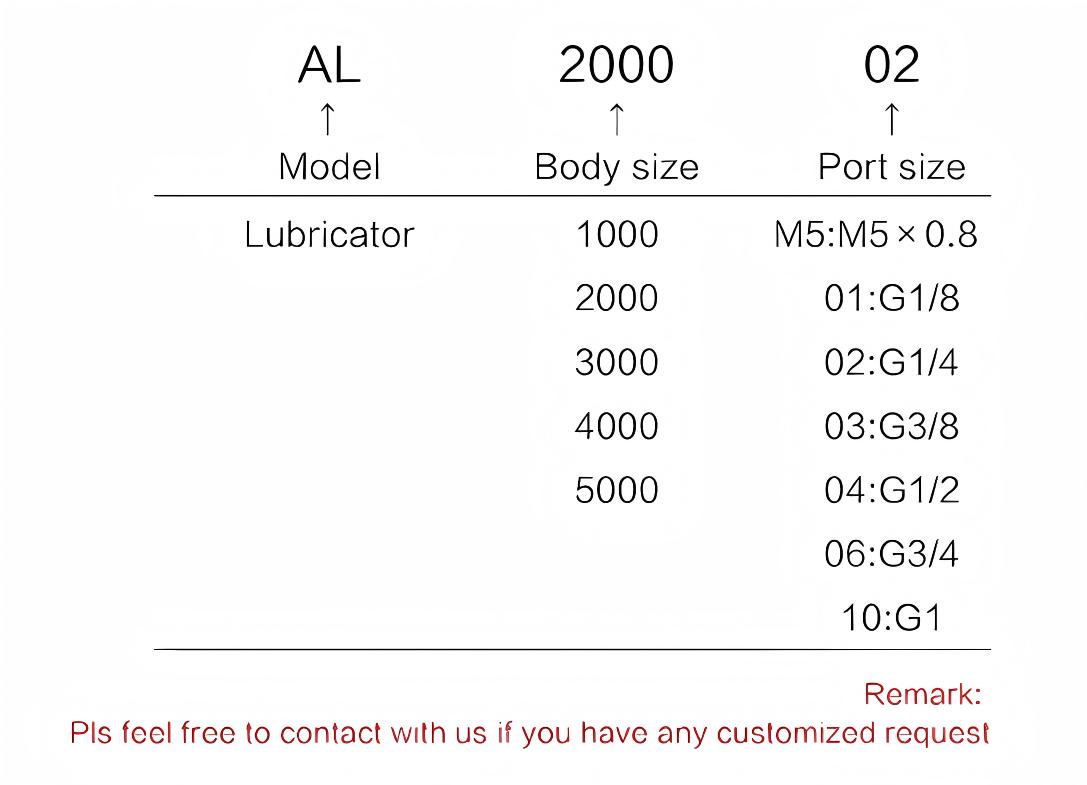

订购代码
数据表
类型名称 | 空气润滑器 | |||||||||
模型 | AL1000-M5 | AL2000-01 | AL2000-02 | AL3000-02 | AL3000-03 | AL4000-03 | AL4000-04 | AL4000-06 | AL5000-06 | AL5000-10 |
端口尺寸 (G) | M5×*0.8 | 1/8 | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 | 3/4 | 3/4 | 1 |
杯子保护套 | AL1000-2000（不带） | AL3000-5000（W） | ||||||||
工作介质 | 空气 | |||||||||
操作 温度 范围 | 5-60℃ | |||||||||
油杯容量 | 10 | 15 | 15 | 20 | 20 | 45 | 45 | 45 | 130 | 130 |
推荐油品 | 涡轮机油 1 ISOVG32 | |||||||||
材料 | 外壳：铝 压铸成型；容器 杯：PE；防护罩：铁 | |||||||||
重量 | 100克 | 160克 | 160克 | 330克 | 330克 | 570克 | 570克 | 620克 | 1130克 | 1130克 |
结构

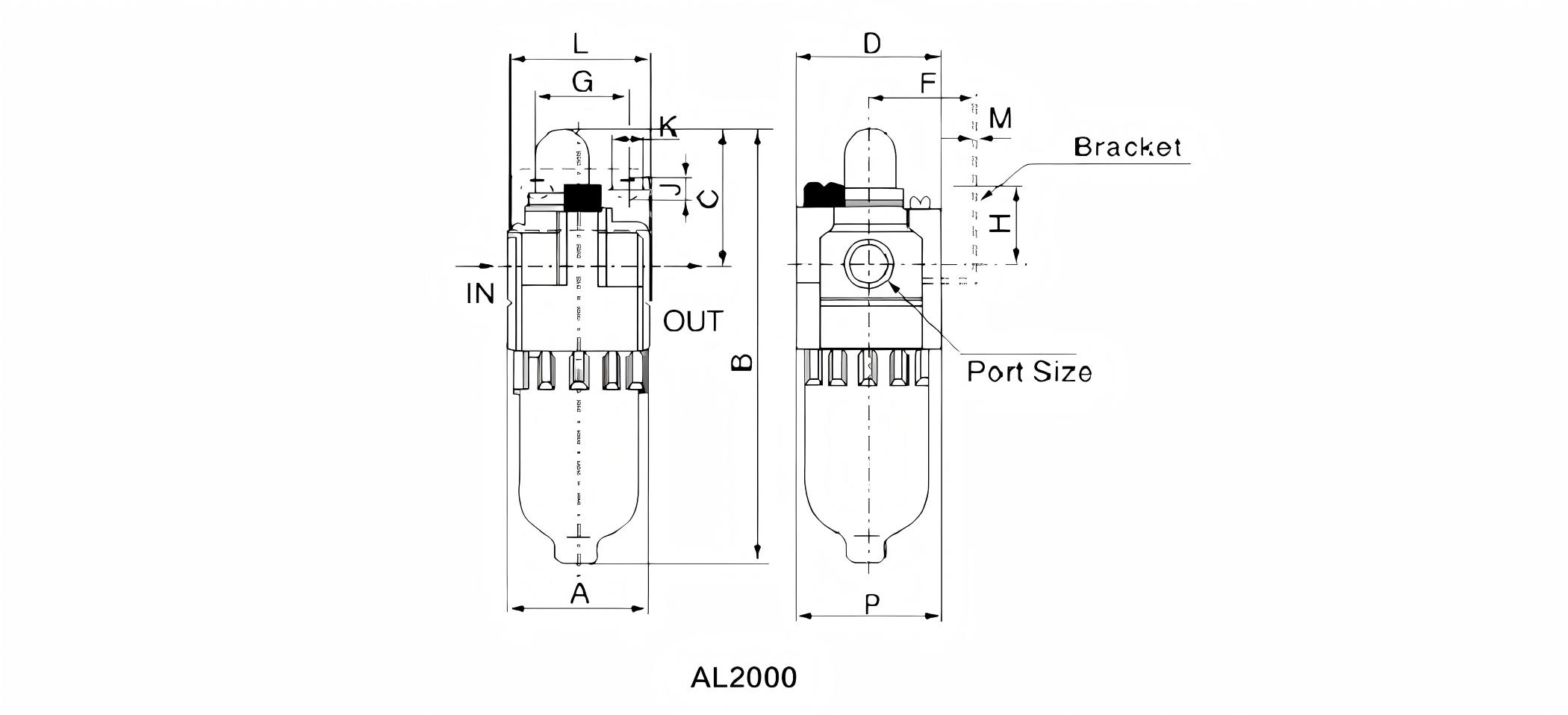

尺寸（毫米）
模型 | 端口尺寸 | A | B | C | D | F | G | H | J | K | L | M | P |
AL1000 | M5 | 25 | 81.5 | 25.5 | 25 | - | - | - | - | - | - | - | 127 |
AL2000 | 1/8-1/4 | 40 | 122 | 38 | 40 | 30 | 27 | 22 | 5.4 | 8.4 | 40 | 2.3 | 40 |
AL3000 | 1/4-3/8 | 53 | 142 | 38 | 53 | 41 | 40 | 23 | 6.5 | 8 | 53 | 2.3 | 56 |
AL4000 | 3/8-1/2 | 70 | 177 | 41 | 70 | 50 | 54 | 26 | 8.5 | 10.5 | 70 | 2.3 | 73 |
AL4000-06 | 3/4 | 75 | 177 | 39 | 70 | 50 | 54 | 25 | 8.5 | 10.5 | 70 | 2.3 | 73 |
AL5000 | 3/4-1 | 90 | 254 | 45 | 90 | 66.5 | 66 | 35 | 11 | 13 | 90 | 3.2 | 90 |
