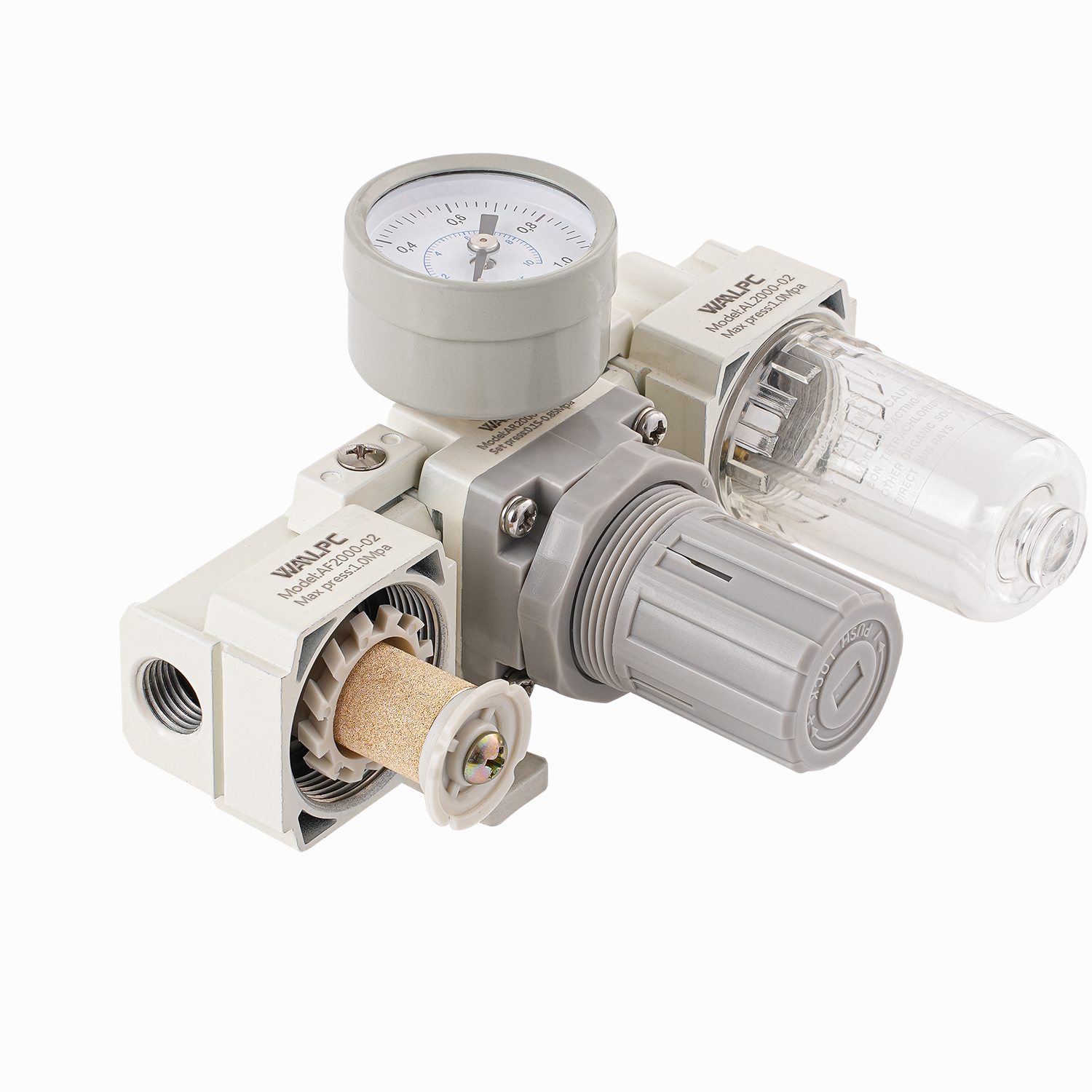

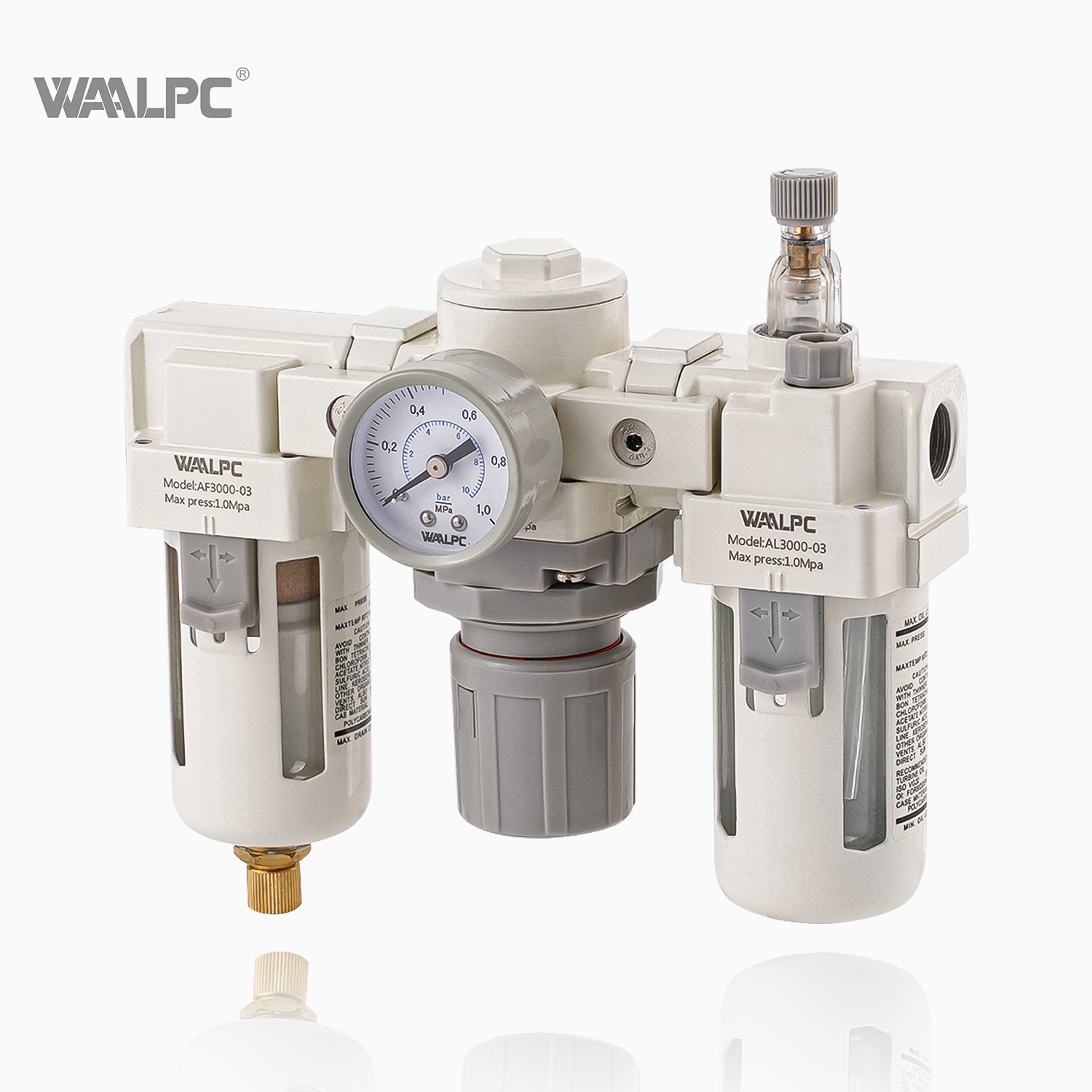

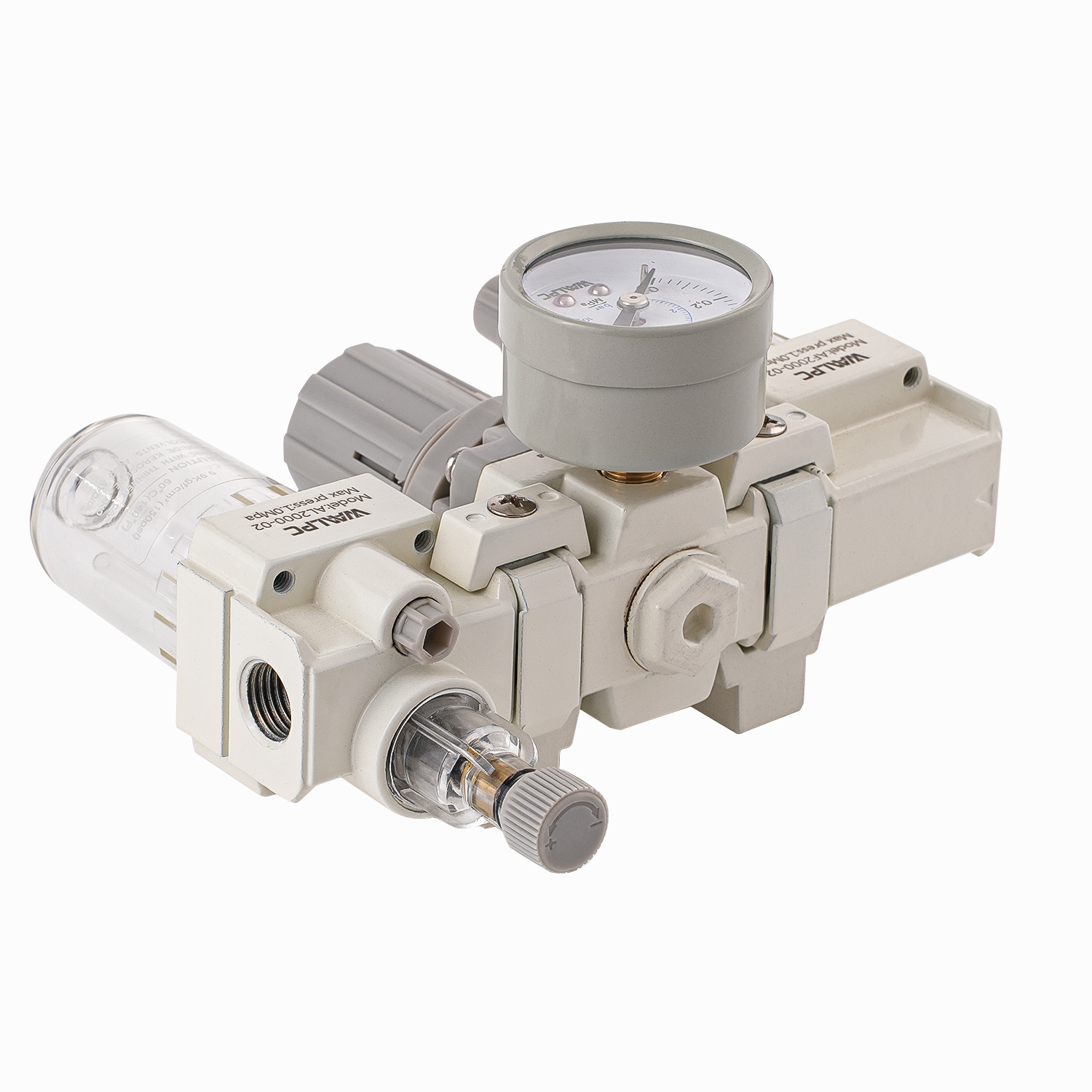

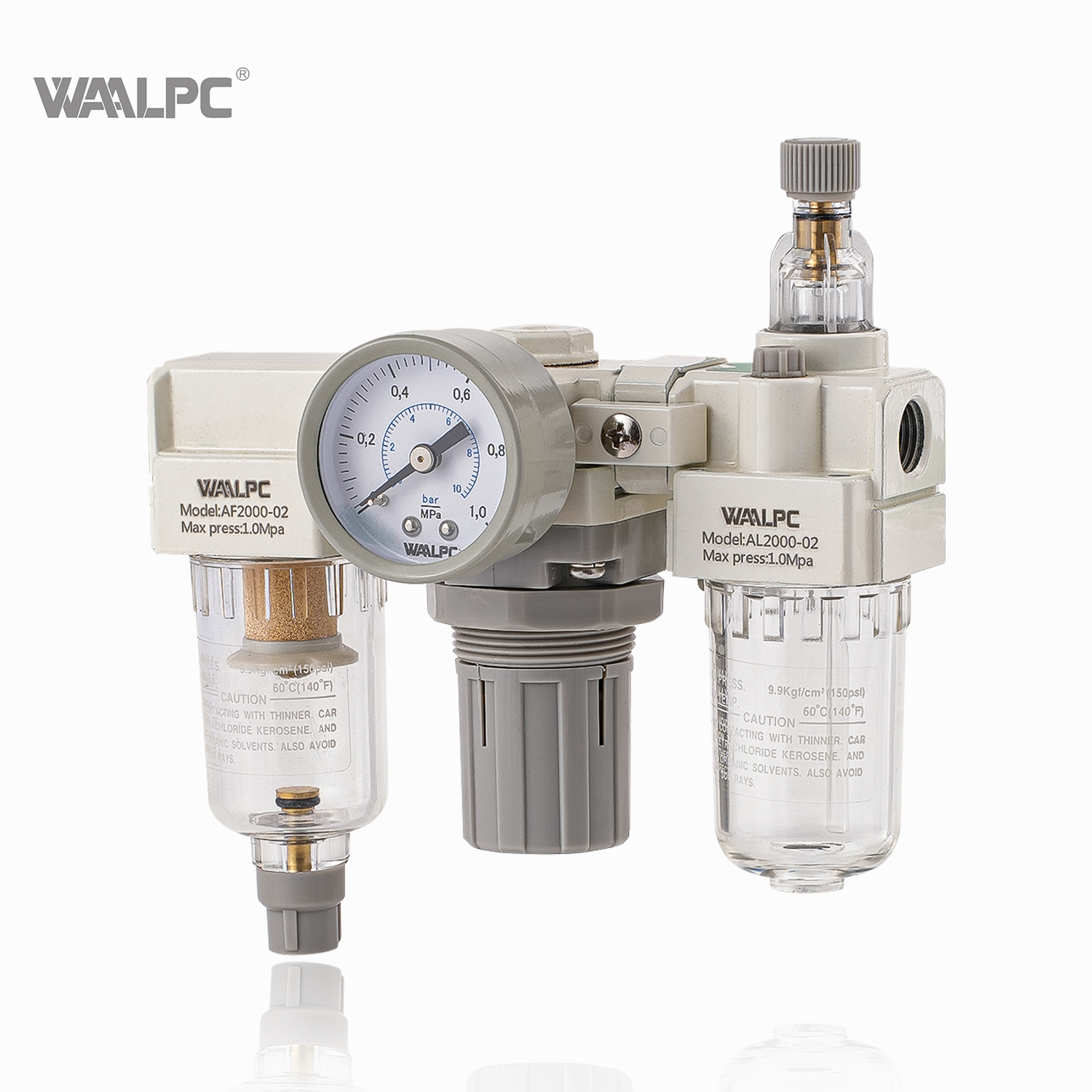

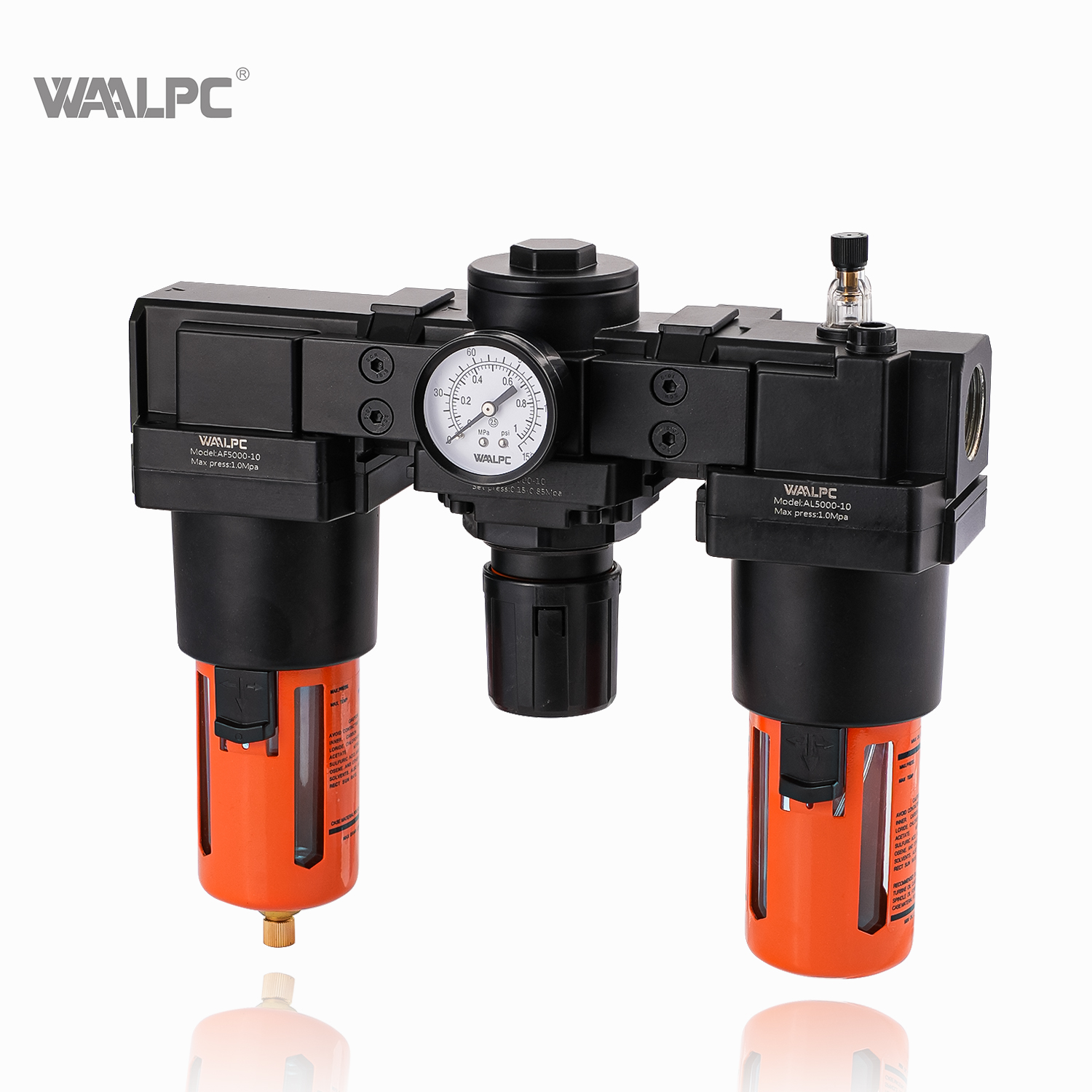

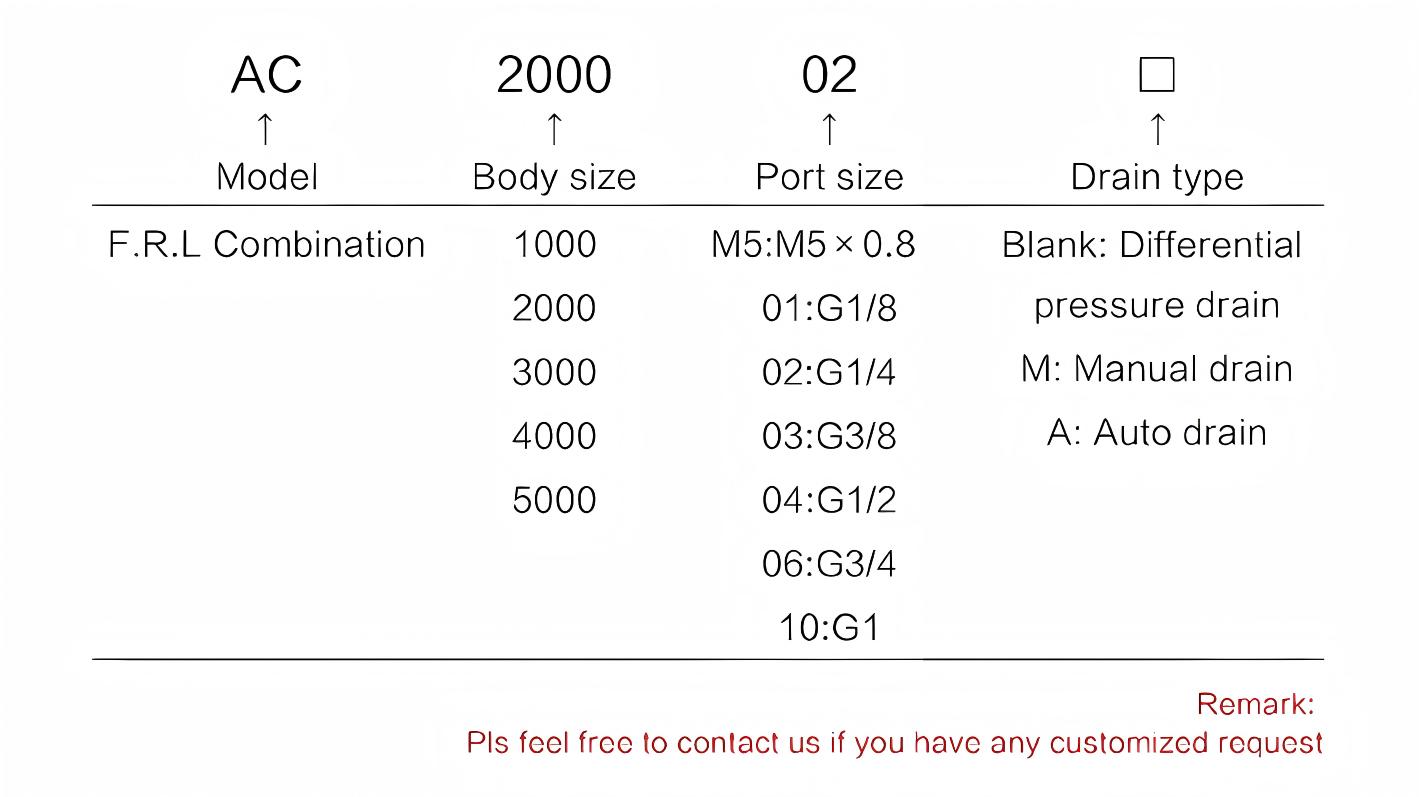

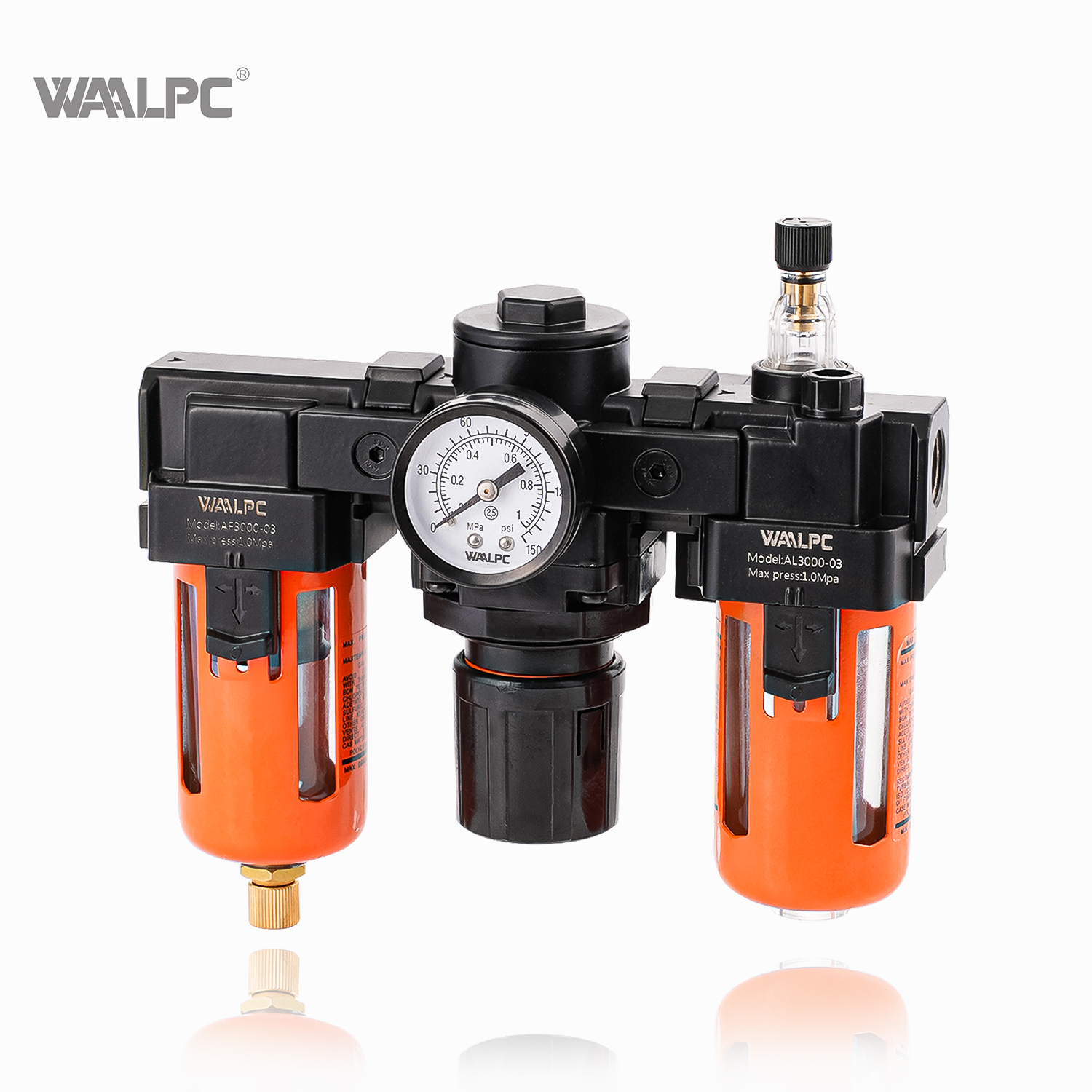

订购代码
数据表
类型名称 | FRL 组合 | ||||||||||
模型 | AC1000-M5 | AC2000-01 | AC2000-02 | AC3000-02 | AC3000-03 | AC4000-03 | AC4000-04 | AC4000-06 | AC5000-06 | AC5000-10 | |
端口 尺寸 (G) | M5×*0.8 | 1/8 | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 | 3/4 | 3/4 | 1 | |
杯子 保护 套 | AC1000-2000 （不含） | AC3000-5000 （ 瓦） | |||||||||
排水 型 | 手动 排水、 自动 排水 、 压差 排水（ 可选 ） | ||||||||||
过滤 等级 | 5微米 、25微米、40微米 | ||||||||||
工作 介质 | 空气 | ||||||||||
调压 范围 | 0.05-0.07M帕 | 0.05-0.85MPa | |||||||||
最大限度。 工作 压力 | 1.0MPa （ 145Psi ） | ||||||||||
耐压 性 | 1.5MPa （ 215Psi ） | ||||||||||
工作 温度范围 | 5-60 ℃ | ||||||||||
滤 杯 容量 | 10 | 15 | 15 | 20 | 20 | 45 | 45 | 45 | 130 | 130 | |
油 杯 容量 | 10 | 15 | 15 | 20 | 20 | 45 | 45 | 45 | 130 | 130 | |
推荐 油品 | 涡轮 机油 ISOVG32 1 | ||||||||||
压力计 | Y40-01 | Y50-02 | |||||||||
L型 支架 | L10 | L20 | L20 | L30 | L30 | L40 | L40 | L50 | L50 | L60 | |
材料 | 外壳： 铝 压铸成型 ； 容器 杯： PE； 防护 罩： 铁 | ||||||||||
重量 | 500克 | 570克 | 570克 | 1100克 | 1100克 | 2100克 | 2100克 | 2250克 | 3750克 | 3750克 | |

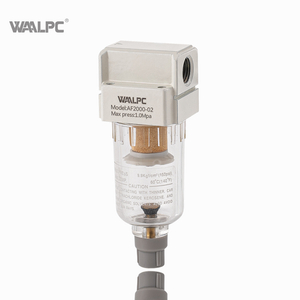

成分 | 筛选 | AF1000-M5 | AF2000-01 | AF2000-02 | AF3000-02 | AF3000-03 | AF4000-03 | AF4000-04 | AF4000-06 | AF5000-06 | AF5000-10 |

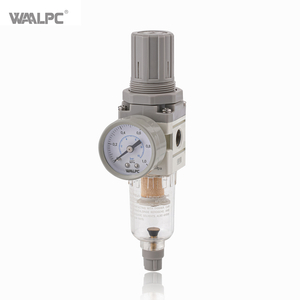

调节阀 | AR1000-M5 | AR2000-01 | AR2000-02 | AR3000-02 | AR3000-03 | AR4000-03 | AR4000-04 | AR4000-06 | AR5000-06 | AR5000-10 | |

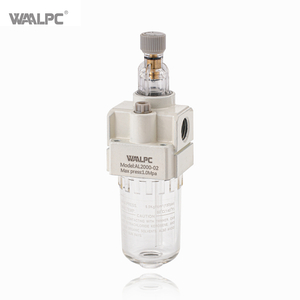

润滑器 | AL1000-M5 | AL2000-01 | AL2000-02 | AL3000-02 | AL3000-03 | AL4000-03 | AL4000-04 | AL4000-06 | AL5000-06 | AL5000-10 | |
结构

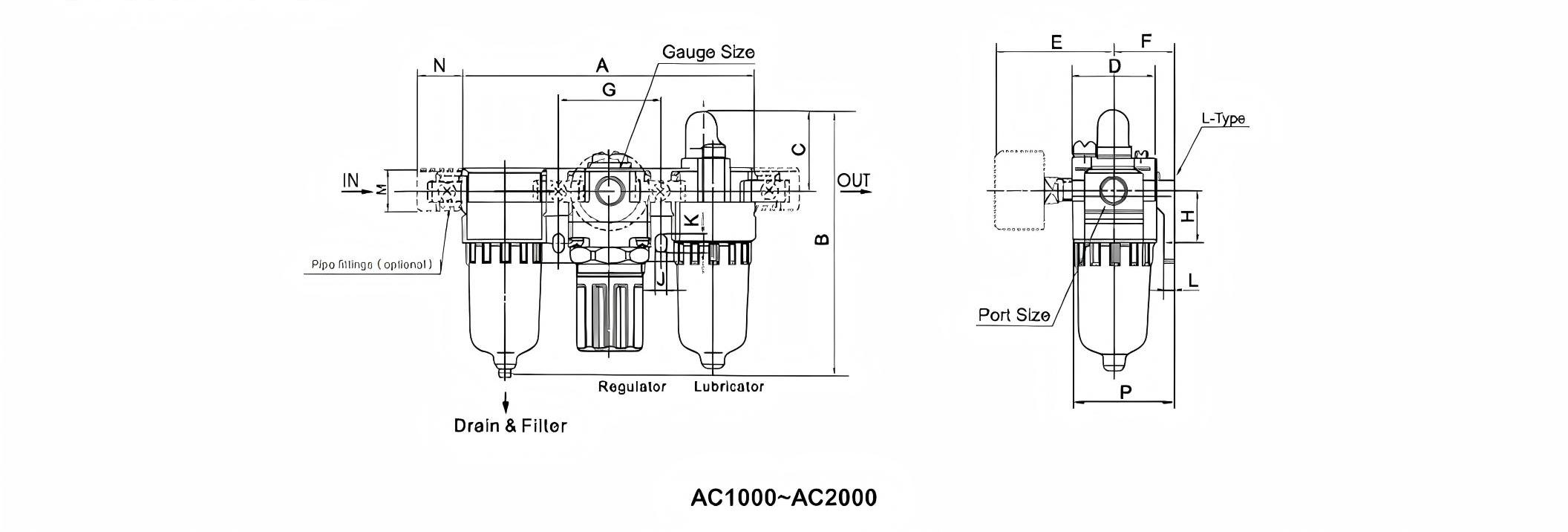

尺寸（毫米）
模型 | 端口尺寸 | A | B | C | D | E | F | G | H | J | K | L | M | N | P |
交流1000 | M5 | 91 | 84.5 | 25.5 | 25 | 26 | 25 | 33 | 20 | 4.5 | 7.5 | 5 | 17.5 | 16 | 38.5 |
交流2000 | 1/8-1/4 | 140 | 125 | 38 | 40 | 56.8 | 30 | 50 | 24 | 5.5 | 8.5 | 5 | 22 | 23 | 50 |
AC3000 | 1/4-3/8 | 181 | 156.5 | 38 | 53 | 60.8 | 41 | 64 | 35 | 7 | 11 | 7 | 34.2 | 26 | 70.5 |
AC4000 | 3/8-1/2 | 238 | 191.5 | 41 | 70 | 65.5 | 50 | 84 | 40 | 9 | 13 | 7 | 42.2 | 33 | 88 |
AC4000-06 | 3/4 | 153 | 193 | 40.5 | 70 | 69.5 | 50 | 89 | 40 | 9 | 13 | 7 | 46.2 | 36 | 88 |
AC5000 | 3/4-1 | 300 | 271.5 | 48 | 90 | 75.5 | 69.8 | 105 | 50 | 12 | 16 | 10.5 | 55.5 | 40 | 115 |
