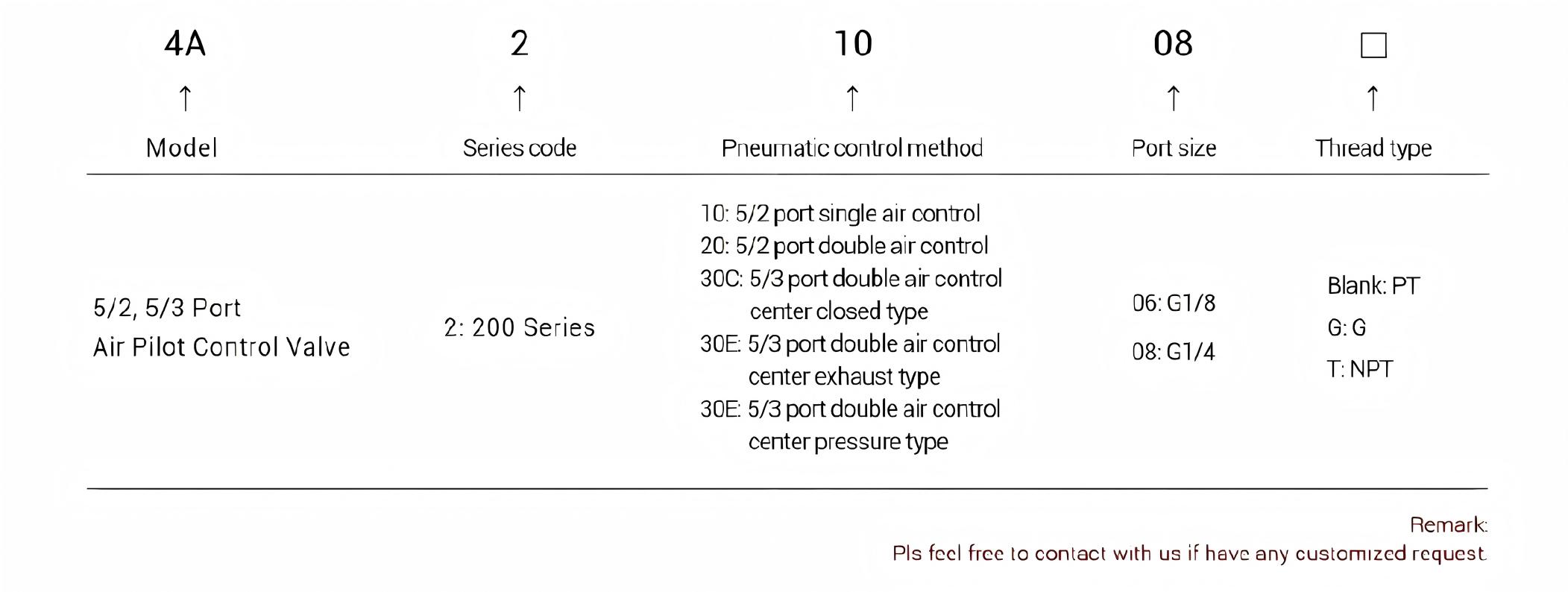

订购代码
数据表
| 型号 | 4A210-06 | 4A230C-06 | 4A210-08 | 4A230C-08 4A230E-08 4A230P-08 |
| 工作介质 | 空气（经40um滤芯过滤） | |||
| 作用形式 | 外部先导 | |||
接口尺寸[注]] | 进=出=排气=1/8 | 进=出=1/4 排气=1/8 | ||
| 节流孔尺寸(Cv) [注4] | 4A210-08,4A220-08:17.0mm2(Cv=1.0) 4A230C-08:13.6mm2(Cv=0.8) | |||
阀门类型 | 2位5通 | 3位5通 | 2位5通 | 3位5通 |
工作压力 | 0.15~0.8MPa(21~114psi) | |||
耐压 | 1.2MPa(175psi) | |||
温度 | -20~70℃ | |||
机身材质 | 铝合金 | |||
润滑[注2] | 不需要 | |||
最大频率[注3] | 5 周期/秒 | 3 周期/秒 | 5 周期/秒 | 3 周期/秒 |
重量（克） | 4A210-06:185 4A220-06:285 | 365 | 4A210-08:185 4A220-08:285 | 365 |
[注1]PT螺纹、G螺纹、NPT螺纹可供选择
[注2]一旦使用润滑空气，请继续使用相同的介质以优化阀门的使用寿命 。建议使用 ISO VG32 或同等润滑剂
[注3]最大动作频率为空载状态
[注4]当量孔板Sand Cv均根据流量数据计算

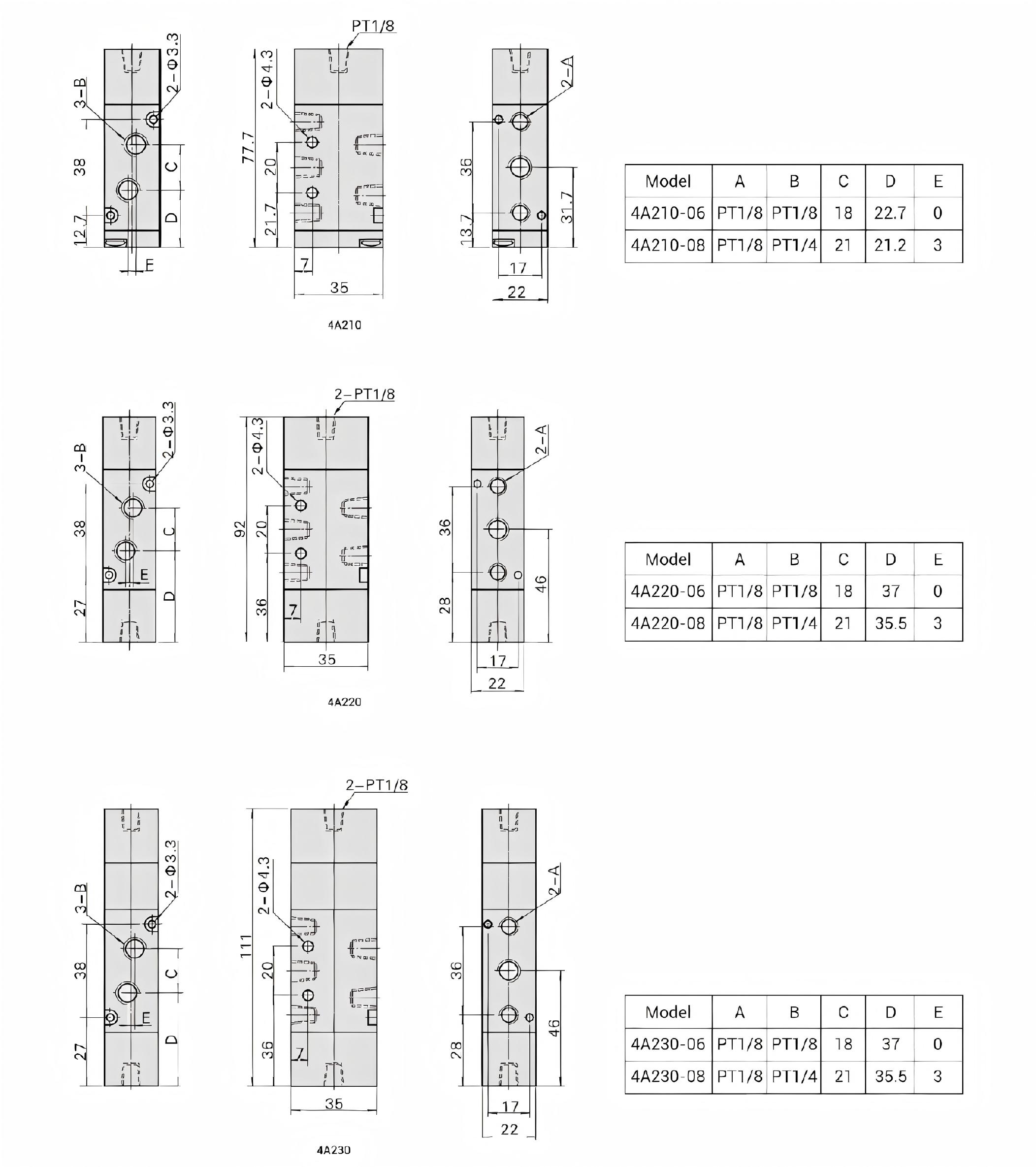

外形尺寸及结构
