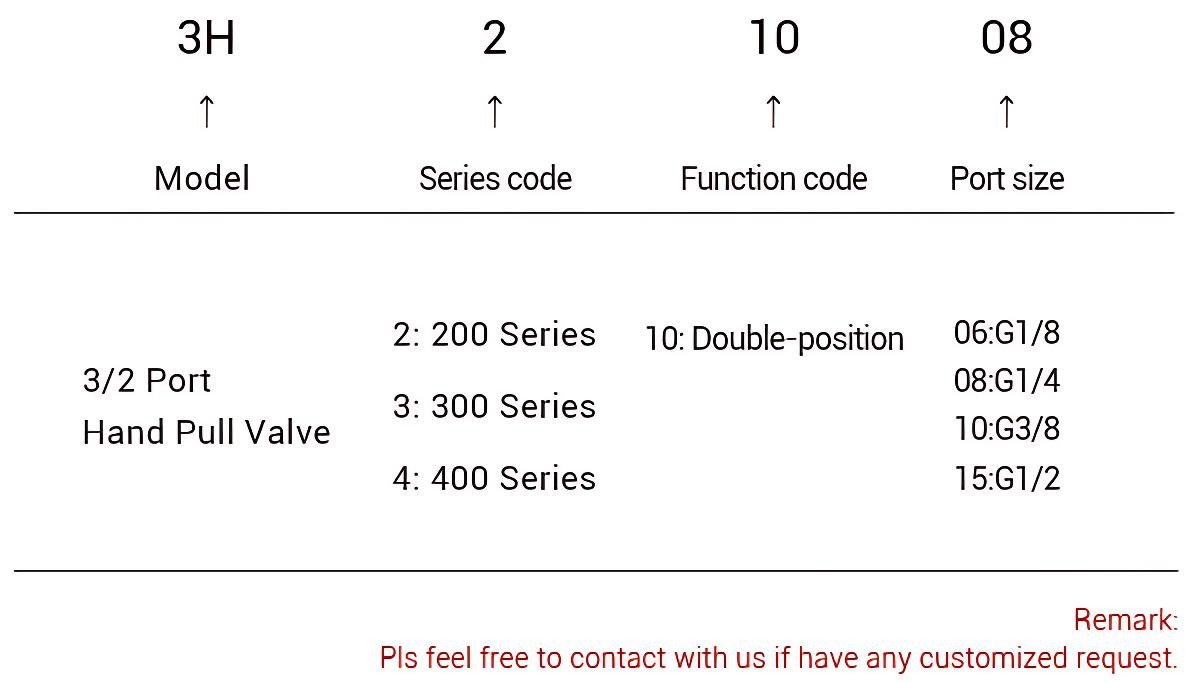

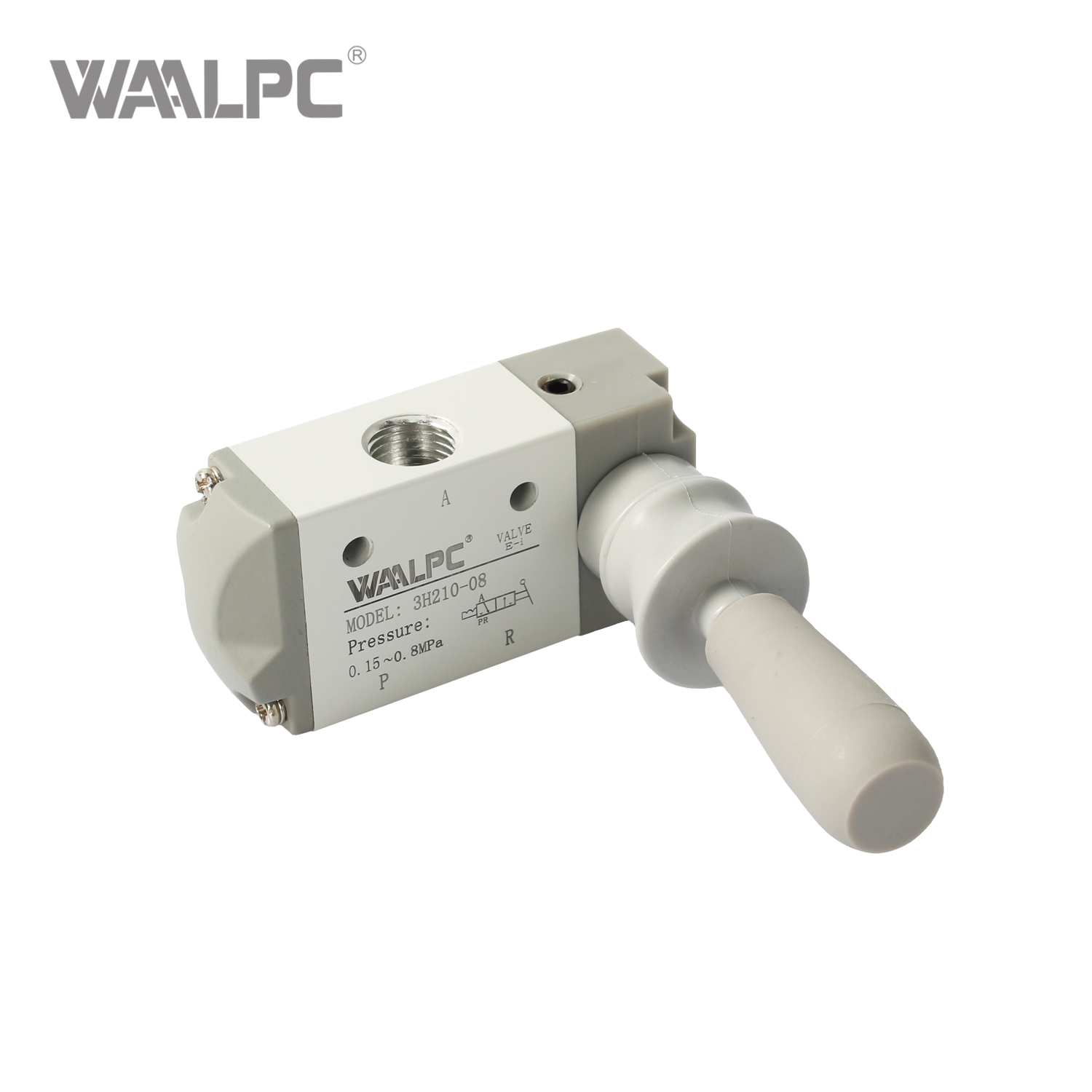

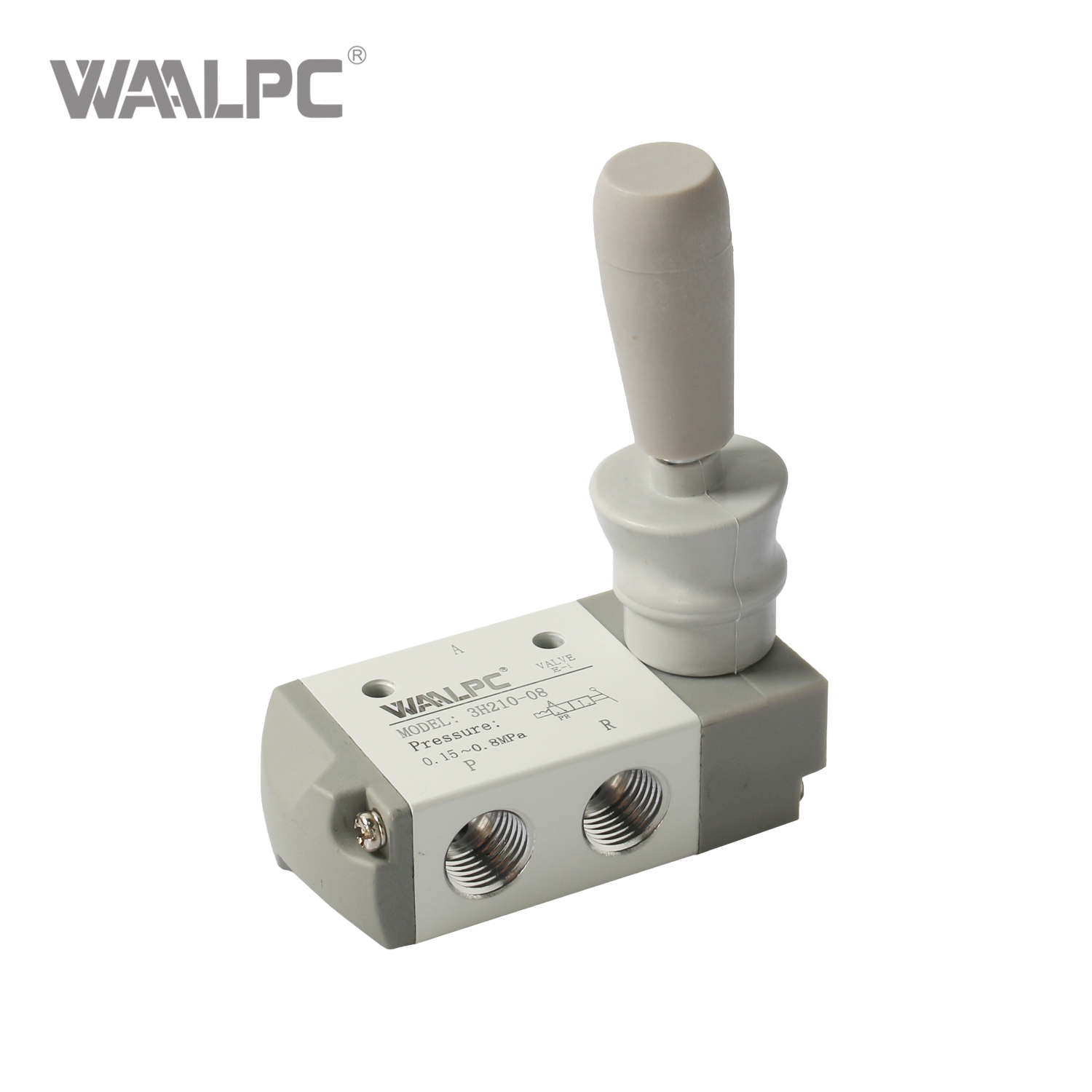

订购代码
规格
型号 | 3H110-M5 | 3H110-06 | 3H210-06 | 3H210-08 | 3H310-08 | 3H310-10 | 3H410-10 | 3H410-15 |
工作介质 | 空气（经40um滤芯过滤） | |||||||
| 工作形式 | 手控直动式 | |||||||
| 接口尺寸[注] | 06：G1/8 | 08：G1/4 | 10：G3/8 | 15：G1/28 | ||||
有效截面积 | 14平方毫米 （CV=0.78） | 16平方毫米 (CV=0.89) | 25平方毫米 (CV=1.39) | 30.0mm2 (CV=1.67) | 50平方毫米 （CV=2.79） | |||
位置 | 2位3通 | |||||||
润滑[注2] | 不需要 | |||||||
工作压力范围 | 0~0.8MPa(0~116psi) | |||||||
耐压 | 1.2MPa(170psi) | |||||||
工作温度 | -50~60℃ | |||||||
机身材质 | 铝合金 | |||||||
[注1]PT螺纹、NPT螺纹可供选择
[注2]一旦使用润滑空气，请继续使用相同的介质以优化阀门的使用寿命。建议使用 ISO VG32 或同等润滑剂

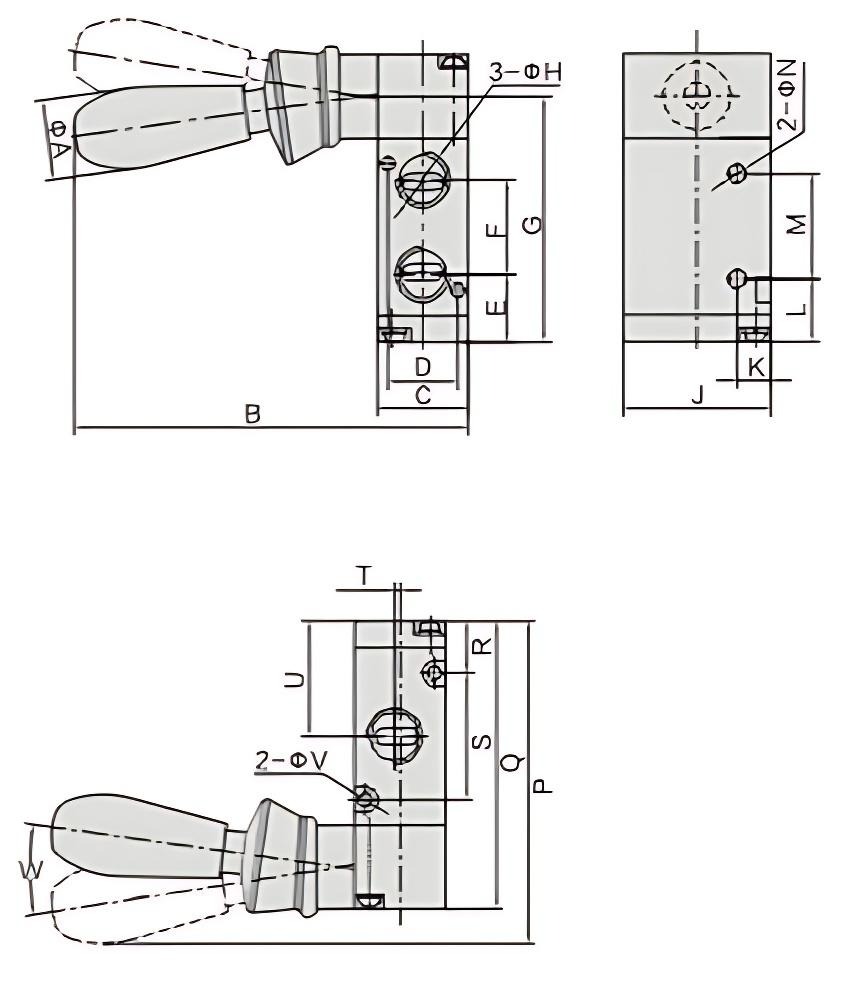

外形尺寸及结构
| 符号/型号 | 3H210 | 3H310 | 3H410 | ||
| 06 | 08 | 08 | 10 | 15 | |
| A | 19 | 19 | 19 | 19 | 19 |
| B | 94 | 94 | 984 | 98.4 | 105 |
| C | 22 | 22 | 27 | 27 | 34 |
| D | 17 | 17 | 20 | 20 | 27 |
| E | 16.2 | 16.2 | 20.3 | 20.3 | 23 |
| F | 22.5 | 22.5 | 24 | 24 | 36 |
| G | 58.4 | 58.4 | 67.3 | 67.3 | 84.5 |
| H | G1/8 | G1/4 | G1/4 | G3/8 | G1/2 |
| J | 35 | 35 | 40 | 40 | 50 |
| K | 8 | 8 | 10 | 10 | 13.5 |
| L | 14.9 | 14.9 | 14.8 | 14.8 | 16 |
| M | 25 | 25 | 30 | 30 | 50 |
| N | 4.3 | 4.3 | 4.3 | 4.3 | 5.2 |
| P | 76.5 | 76.5 | 85.2 | 85.2 | 105 |
| Q | 68.4 | 68.4 | 77.3 | 77.3 | 95.5 |
| R | 12.4 | 12.4 | 14.8 | 14.8 | 19.5 |
| S | 30 | 30 | 35 | 35 | 43 |
| T | 0 | 1.5 | 0 | 2 | 3 |
| U | 27.4 | 27.4 | 32.3 | 32.3 | 41 |
| V | 3.2 | 3.2 | 4.3 | 4.3 | 4.3 |
| W | 16.8 | 16.8 | 16.5 | 16.5 | 22.3 |
