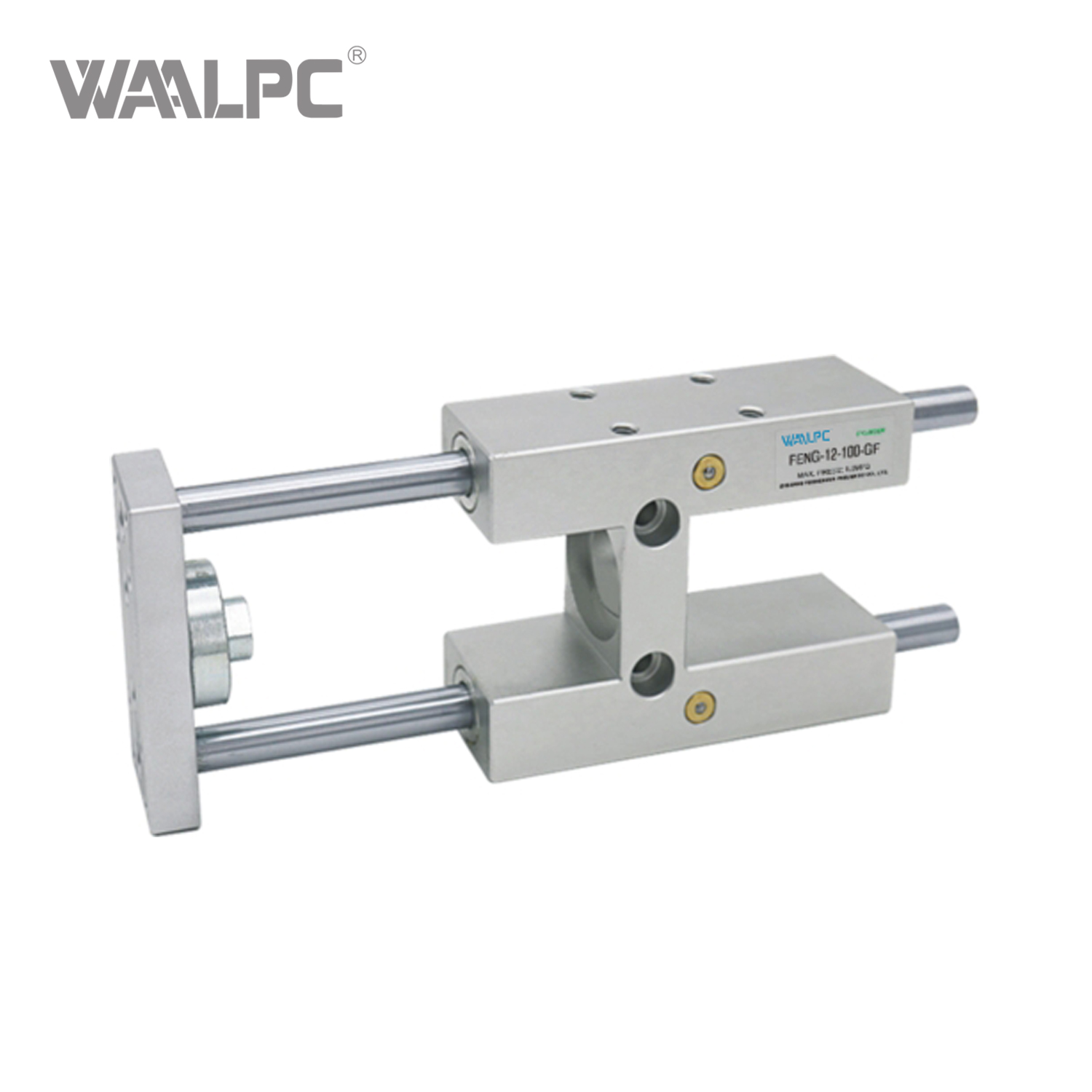

Fen 标准空气气缸导轨单元，用于高扭矩阻力和精密工件处理


状态：

数量：



询问添加到购物篮

FEN系列 是一系列紧凑、高刚性的导向装置，旨在提供精确的线性运动并吸收自动化系统中的高力矩负载。它充当坚固的导向机构，可与标准气缸配对，创建完整、高度稳定的线性执行器解决方案，防止旋转并确保精确、可重复的运动。

型号：
FENG-GF/KF
产品品牌：
WAALPC
产品编码：
8409919990

产品描述

高刚性和负载能力： FEN 系列采用坚固的结构设计，能够承受高力矩负载和侧向力，使其成为具有较大侧向负载或扭矩的应用的理想选择。
精密直线运动： 它采用精密直线运动导轨机构，确保平稳、准确的行程并消除旋转运动，从而增强操作稳定性。
紧凑且节省空间的设计： 该装置具有紧凑的外形，可以有效利用空间有限的机械和设备的空间。
多功能集成： 专为与标准气缸轻松配对而设计，简化了高性能引导线性滑轨的创建，降低了设计复杂性和装配时间。
耐用的结构： 采用优质材料制造，包括硬化和磨削的导轴，可确保在苛刻的工业环境中具有较长的使用寿命和可靠的性能。

技术参数

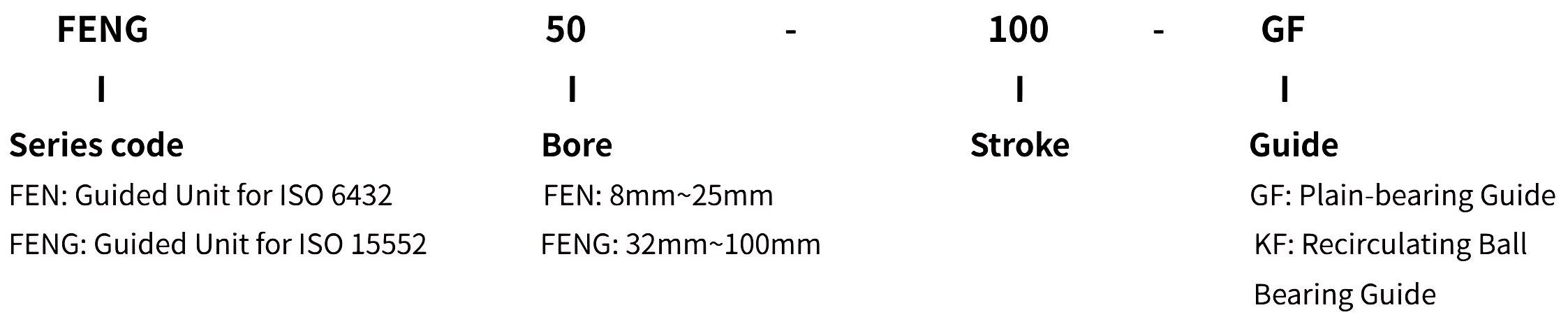

订购代码

规格

型号	XEN-...				XENG-...
缸径Φ	8/10	12/16	20	25	32	40	50	63	80	100
行程（毫米）	1...100	1...200	1...200		1...500
导轨	滑动轴承导轨
安装	循环球
安装位置	任何
工作温度范围	-20~+80℃

外形尺寸及结构

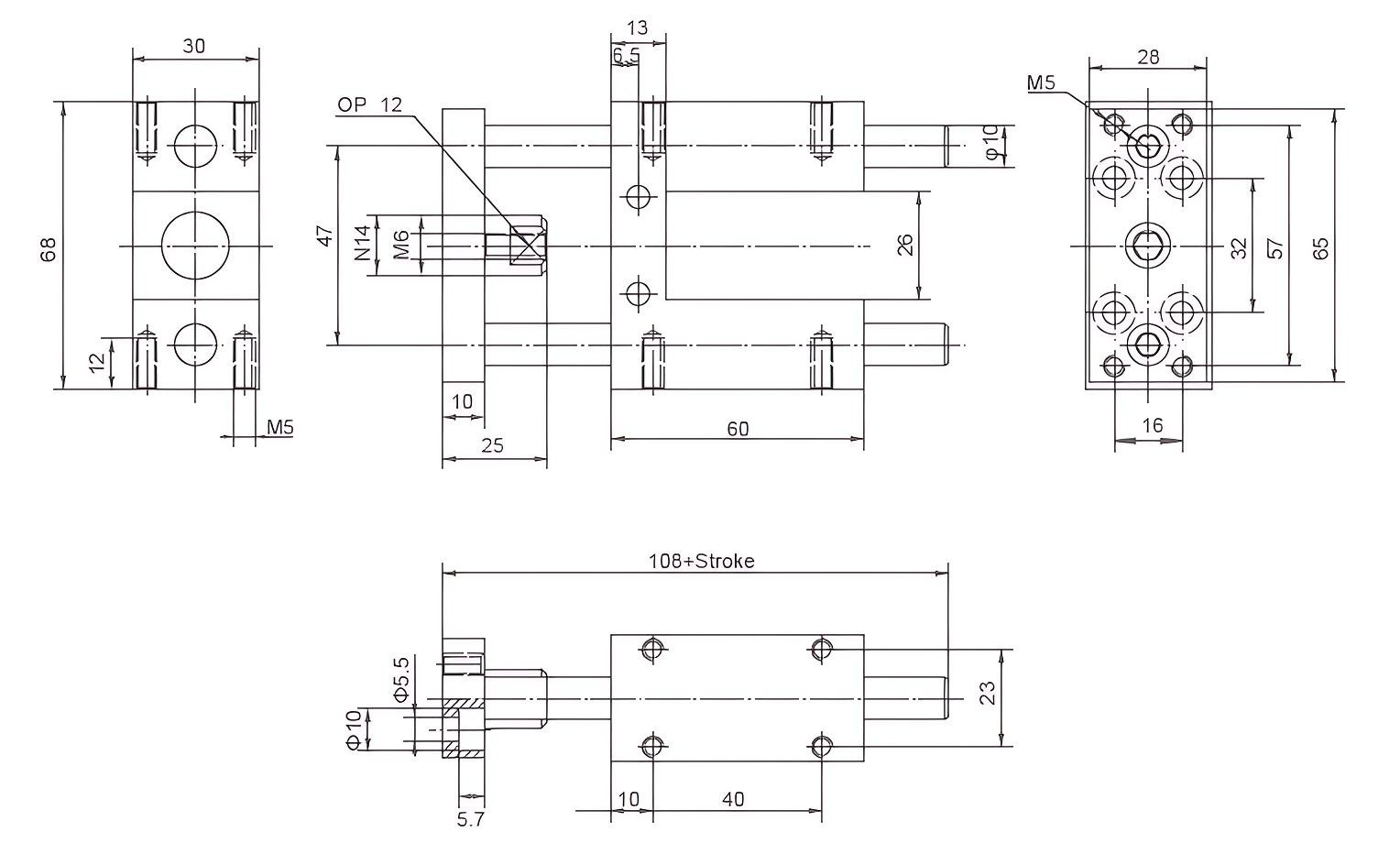

分 12~16

FEN 引导单元

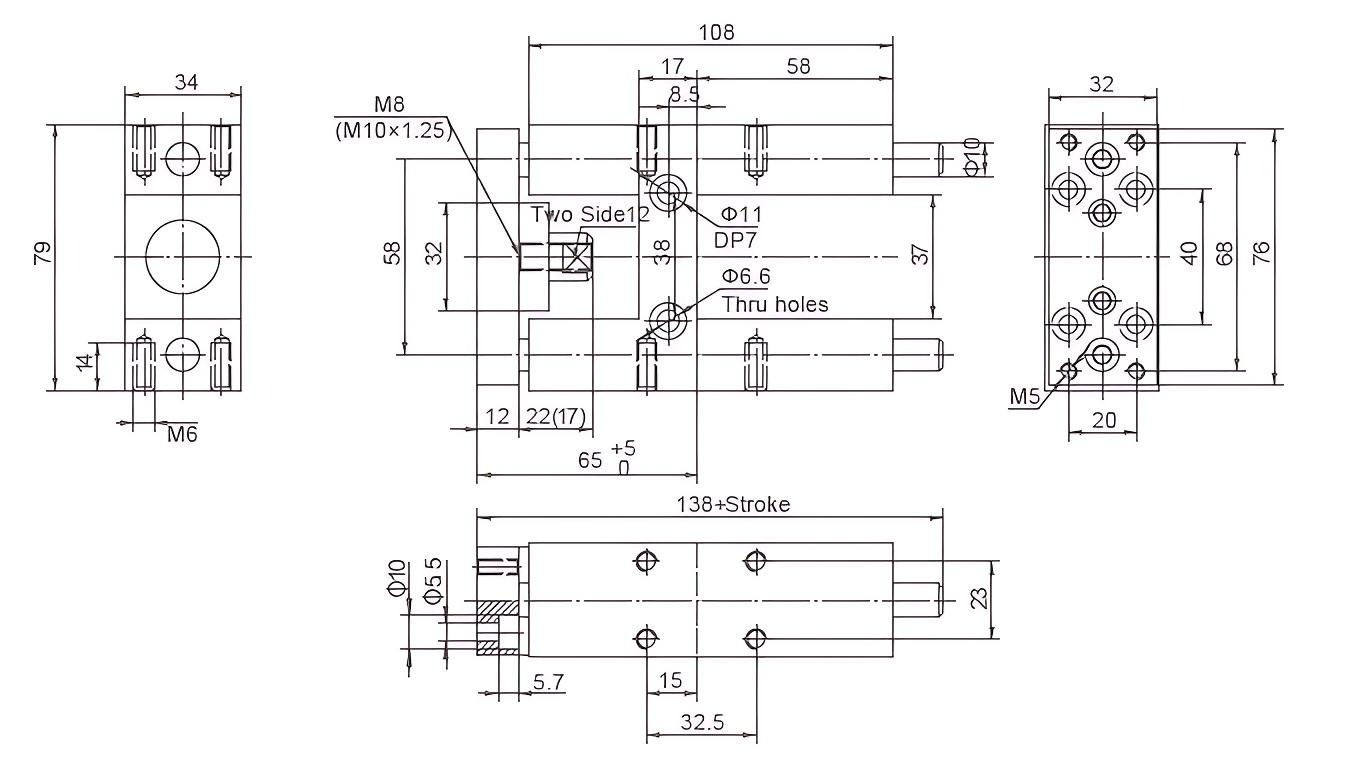

FEN 20~25

*( )内为25的尺寸

FEN 引导单元

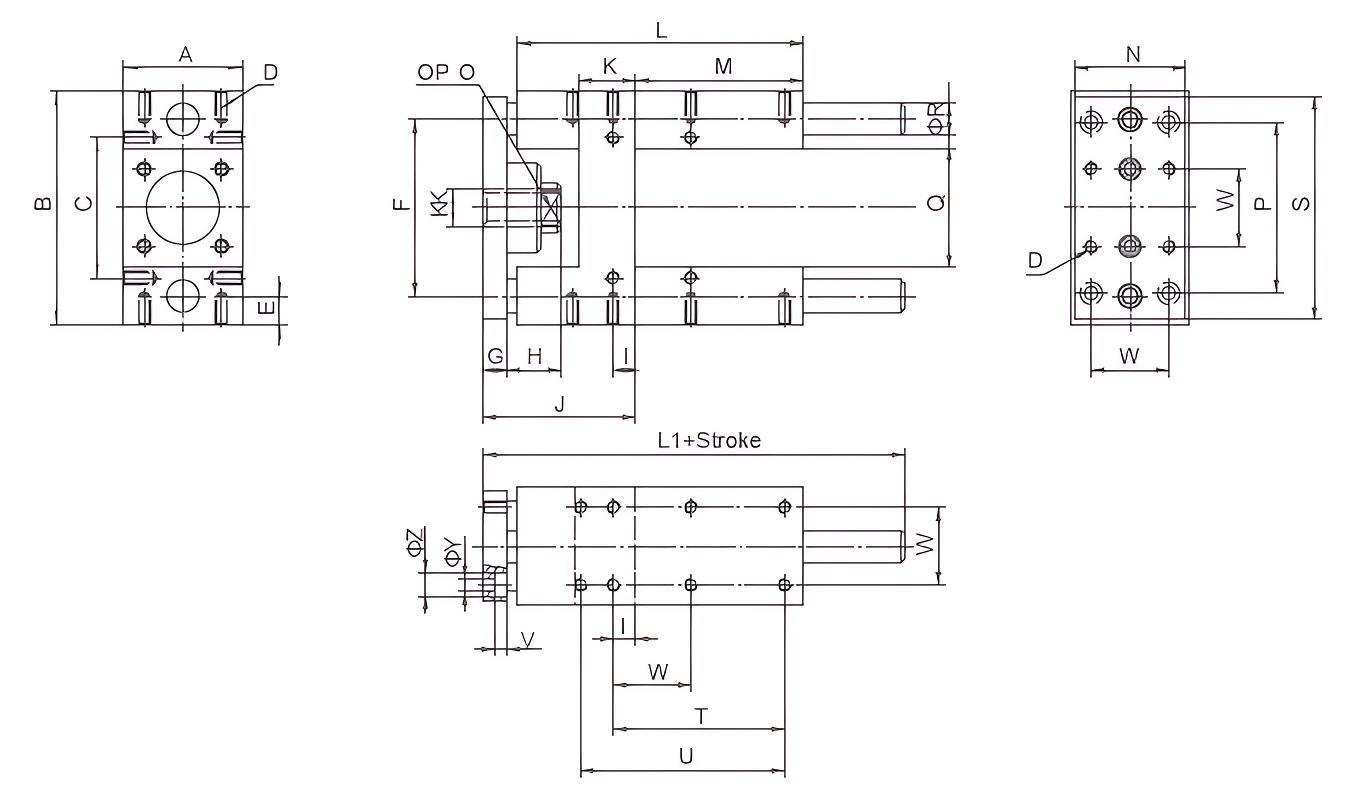

FENG 32~100

缸径(毫米)	J	Q	W	P	S	T	U	ΦZ	ΦY	V	L1	O	D	E
32	67^+0.5	50.5^±0.3	32.5^±0.2	78^±0.2	90	70.3^±0.2	78^±0.2	11	6.5	6.5	155	14	M6	12
40	75^+0.5	58.5^±0.3	38^±0.2	16^±0.2	110	84^±0.2	-	11	6.6	6.5	170	17	M6	14
50	89^+1.0	70.5^±0.3	56.5^±0.2	20^±0.2	130	81.8^±0.2	100^±0.2	13	9	9	188	22	M8	16
63	89^+1.0	85.5^+0.3	56.5^±0.2	20^±0.2	145	105^±0.2	-	13	9	9	220	22	M8	16
80	111^+1.0	106^±0.6	72^±0.2	25^±0.2	180	-	-	18	11	11	258	27	M10	20
100	111^+1.0	131^±0.6	89^±0.2	25^±0.2	200	-	-	18	11	11	263	27	M10	20

缸径(毫米)	A	B	C	ΦR	F	KK	L	K	M	G	H	I	N
32	50^-0.3	97_-0.4	61^±0.2	12	74^±0.2	M10X1.25	125	24	76	12	20	4.3	45
40	58^-0.3	115_-0.4	69^±0.2	16	87^±0.2	M12X1.25	140	28	81	12	22	11	54
50	70^-0.3	137_-0.5	85^±0.2	20	104^±0.2	M16X1.5	150	34	79	15	25	18.8	63
63	85^-0.3	152_-0.1	100^±0.2	20	119^±0.2	M16X1.5	182	34	111	15	25	15.3	80
80	105^-0.3	189_-0.5	130^±0.2	25	147.5^±0.2	M20X1.5	215	40	128	20	32	21	100
100	130^-0.3	213_-0.5	150^±0.2	25	172^±0.2	M20X1.5	220	40	128	20	32	24.5	120
