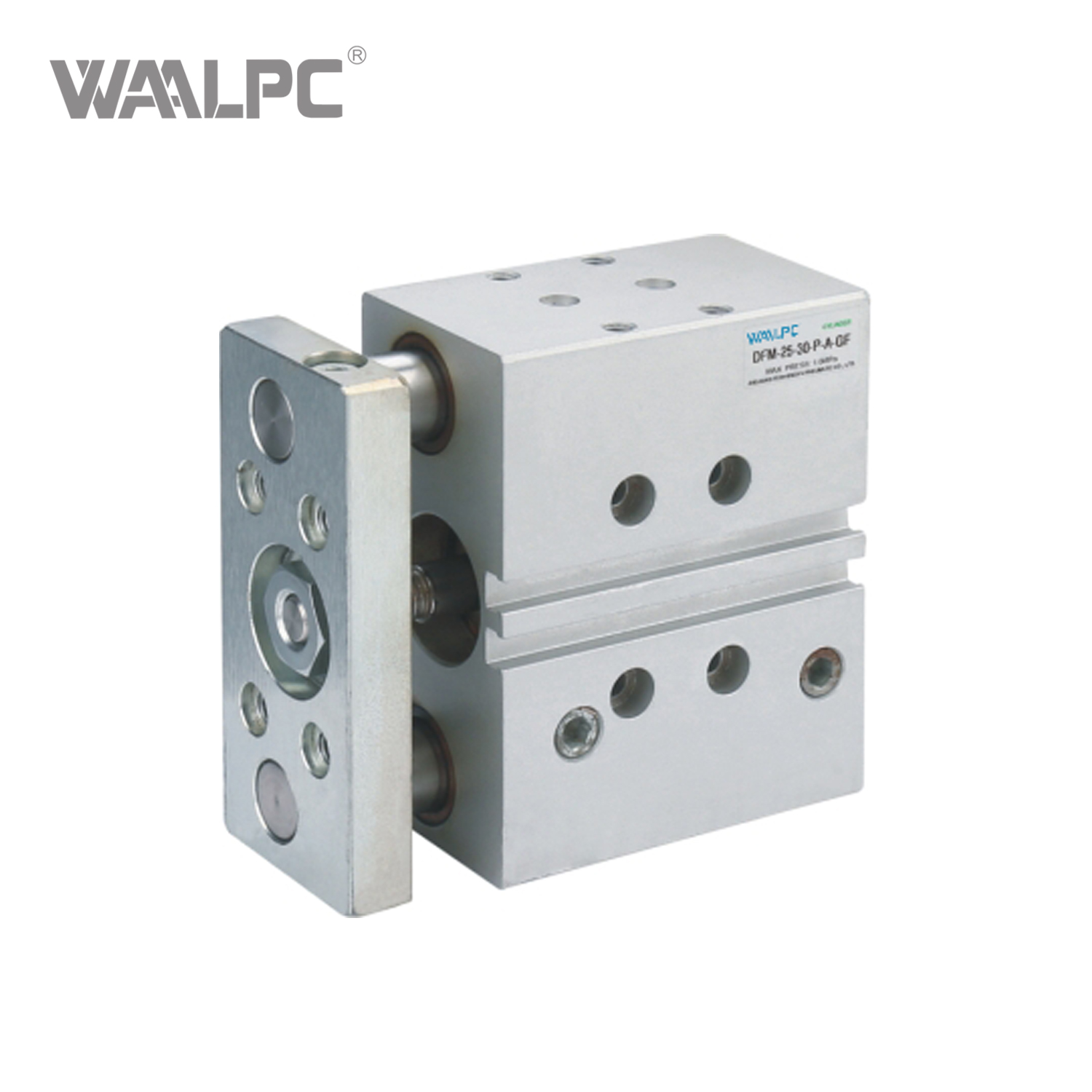

自动化设备用滑动导轨结构双作用导杆精密气缸 DFM 系列


状态：

数量：



询问添加到购物篮

DFM系列 是一系列精密导杆气缸，将可靠的气动驱动与集成的滑动导轨机构相结合。这种设计为标准气缸可能容易受到旋转力或力矩负载影响的要求苛刻的自动化应用提供了增强的稳定性和准确性。

型号：
DFM
产品品牌：
WAALPC
产品编码：
8409919990

产品描述

一体式导轨结构

具有坚固的滑动导向机构，可有效防止活塞杆旋转

吸收大量力矩载荷和侧向力，提高运行稳定性

高精度、高刚性

专为具有最小偏转的精确线性运动而设计

即使在显着的侧向载荷下也能保持精度

节省空间的设计

结构紧凑，节省宝贵的安装空间

集成设计无需外部导向组件

性能可靠

双作用操作确保力量输出一致

适用于具有耐用结构的高循环应用

技术参数

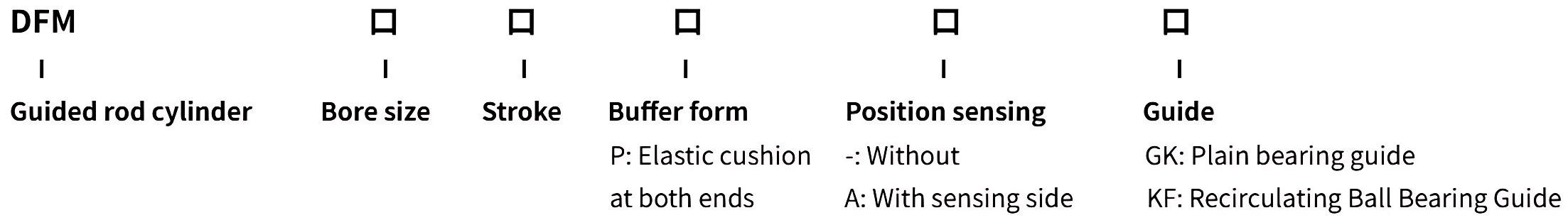

订购代码

滑动导轨机构

规格

缸径(mm)		12	16	20	25	32	40	50	63	80	100
接口		M5	M5	M5	G1/8	G1/8	G1/8	G1/4	G1/4	G3/8	G3/8
抗扭曲		带连接板的导杆，带滑动轴承导轨或循环滚子轴承导轨
坐垫型		两端弹性缓冲
6bar 时的理论值，返回力		51	90	141	247	415	686	1057	1750	2827	4418
最大有效负载力		19...28	24...72	35...110	84...123	112...188	109...180	168...257	168...257	220...352	332...568
负载扭矩		0.38...0.65	0.55...1.68	1.01...3	2.85...4.2	4.25...7.3	4.80...7.90	9.30...14.15	10.50...15.90	17.10...27.20	25.70...53.40
材料		外壳、型材：阳极氧化铝连接板：镀锌钢活塞杆、导杆：优质合金钢密封：丁腈橡胶
工作压力		2...10			1.5...10			1...10		0.5...10
温度℃	GF[℃]	-20...+80
温度℃	KF[℃]	-5...+60

外形尺寸及结构

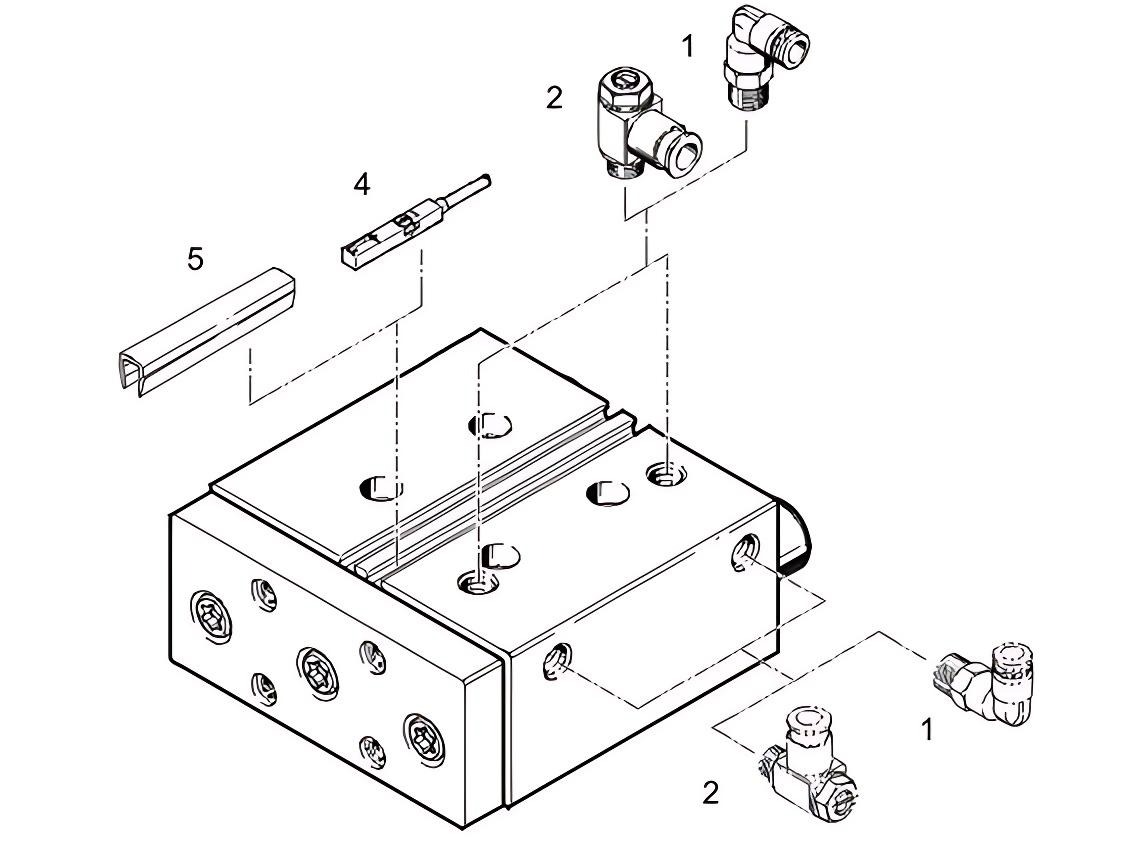

外设组件清单

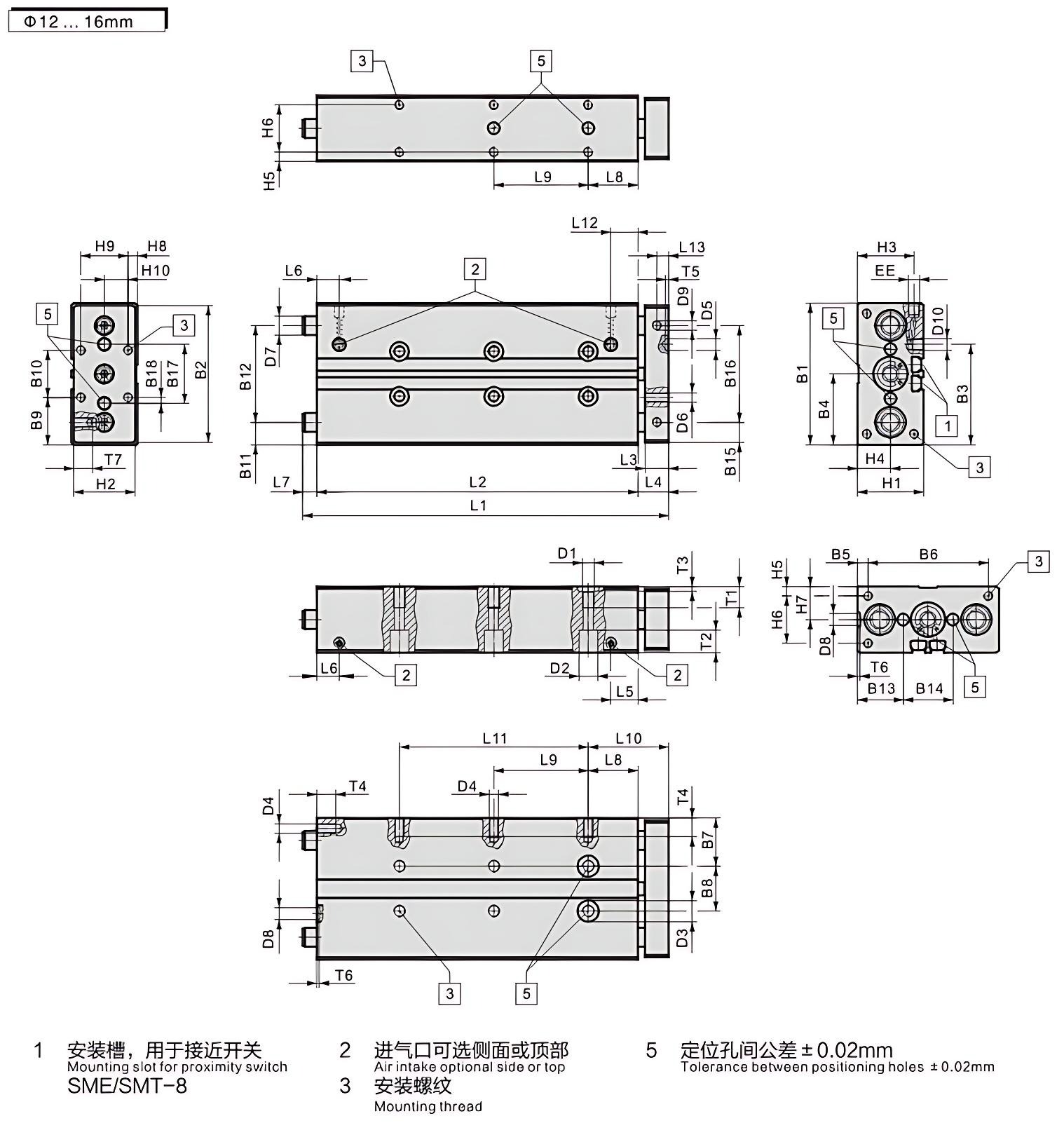

滑动导轨气缸

Φ(毫米)

B1

B2

B3

B4

B5

B6

B7

B8

B9

B10

B11

B12

B13

B14

B15

B16

B17

B18

D1

D2

Φ

12

60

58

42.4

30

4.5

51

20.5

19

20

9.5

41

19.5

21

8.5

41

25

2.5

M5

8

16

67

65

45.9

33.5

4.5

58

22

23

23.5

20

10.5

46

21.3

24.4

-

28

4

M5

7.5

Φ(毫米)	行程	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10
12	10	59	46	10	13	11.4	9.5	-	21	-	34
	20	69	56					-		-
	25	74	61					-		20
	30	79	66					-		20
	40	95	76					6		20
	50	105	86					6		40
	80	135	116					6		40
	100	155	136					6		40
16	10	60	48	10	12	11.9	10.6	-	22	-	34
	20	70	58					-		-
	25	75	63					-		20
	30	80	68					-		20
	40	107	78					17		20
	50	117	88					17		40
	80	147	118					17		40
	100	167	138					17		40

Φ(毫米)	行程	L11	L12	L13	T1	T2	T3	T4	T5	T6	T7
12	10	-	11.4	5	9	9.4	2.1	8	1.2	1	8
	20	-
	25	-
	30	-
	40	-
	50	-
	80	-
	100	80
16	10	-	11.9	-	9	4.6	2.1	10	1.2	1	-
	20	-
	25	-
	30	-
	40	-
	50	-
	80	-
	100	80

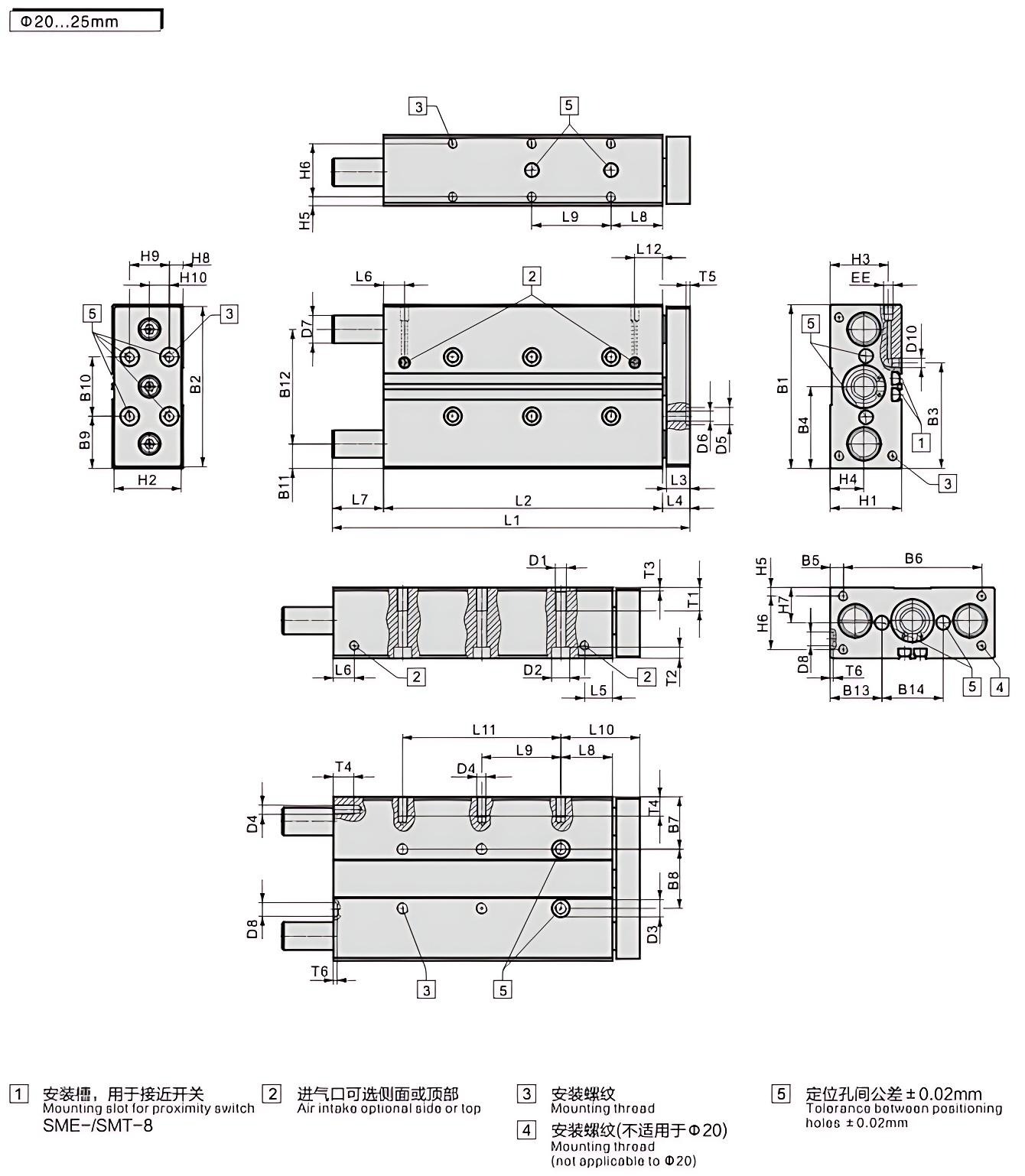

20~25mm气缸

Φ(毫米)

B1

B2

B3

B4

B5

B6

B7

B8

B9

B10

B11

B12

B13

B14

D1

D2

Φ

D3

Φ

H7

D4

20

83

81

53.6

41.5

6.5

70

26.5

30

26.5

30

12.5

58

26

31

M6

9

M5

25

95

93

70

47.5

15.5

64

30

35

27.5

40

13.5

68

29

37

M6

9

M6

Φ(毫米)	D5 Φ H7	D6	D7 Φ		D8 Φ H7	EE	H1	H2	H3	H4	H5	H6	H7	H8	H9	H10
			GF	KF
20	9	M5	14(h8)	12(h7)	7	M5	36	34	29.5	17	4.5	27	18	7	20	10
25	9	M6	16(h8)	14(h7)	7	G1/8	44	42	34.8	19	4.5	35	22	12	20	10

Φ(毫米)	行程	L1	L2	L3	L4	L5	L6	L7	L8	L9
20	20	75	61	12	14	14	10.5	-	26	-
	25	80	66					-		20
	30	85	71					-		20
	40	121	81					26		20
	50	131	91					26		40
	80	161	121					26		40
	100	181	141					26		40
25	20	93	65.6	12	14	17.5	9.5	13.4	26	-
	25	98	70.6					13.4		20
	30	103	75.6					13.4		20
	40	123	85.6					23.4		20
	50	133	95.6					23.4		40
	80	163	125.6					23.4		40
	100	183	145.6					23.4		40

Φ(毫米)	行程	L10	L11	L12	T1	T2	T3	T4	T5	T6
20	20	40	-	14	12	5.7	2.1	10	2.1	1.6
	25		-
	30		-
	40		-
	50		-
	80		-
	100		80
25	20	40	-	15	14	5.7	2.1	12	2.1	1.6
	25		-
	30		-
	40		-
	50		-
	80		-
	100		80

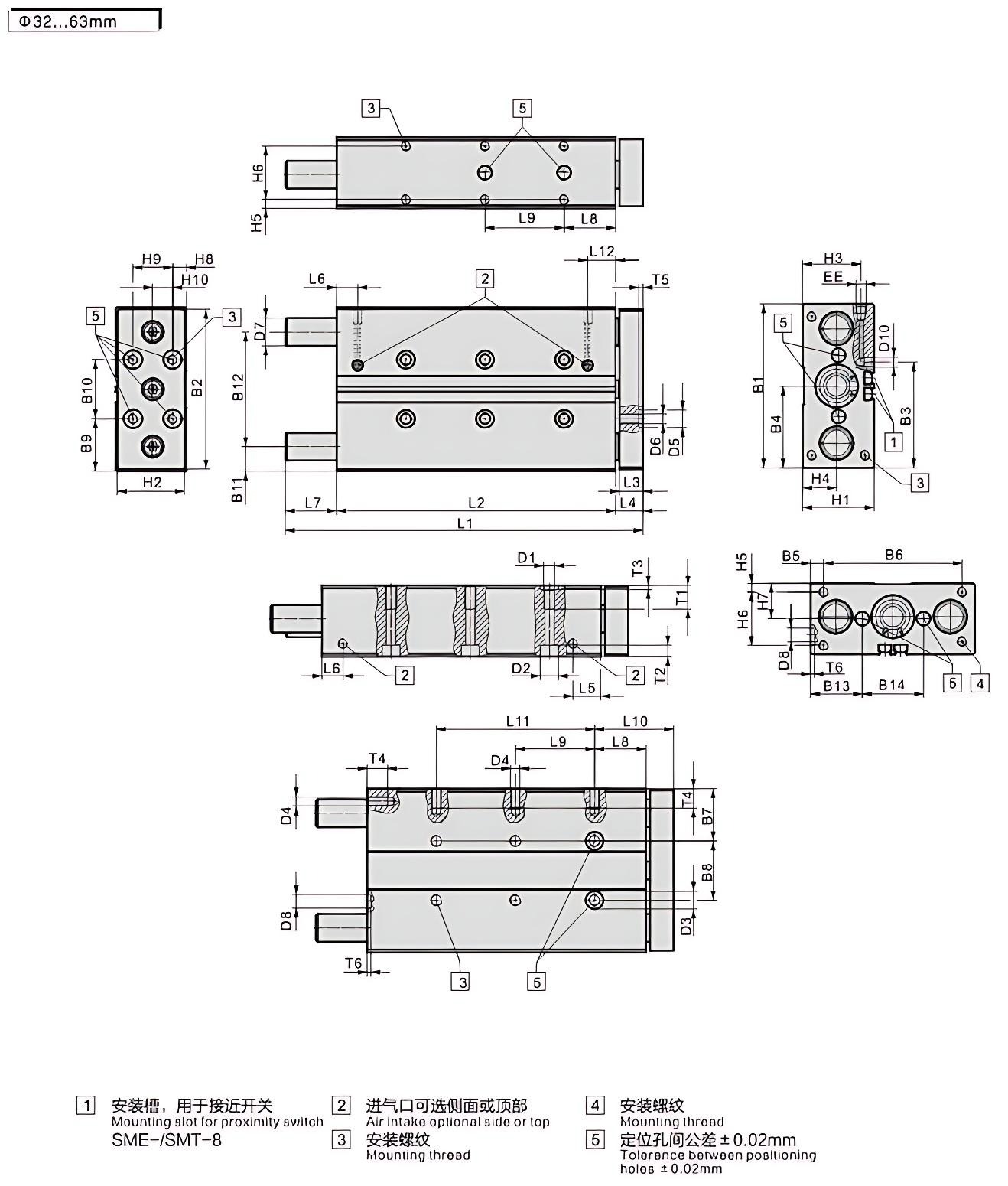

32~63mm气缸

Φ(毫米)	B1	B2	B3	B4	B5	B6	B7	B8	B9	B10	B11	B12	B13	B14	D1	D2 Φ	D3 Φ H7
32	110	108	81	55	20	70	33.5	43	35	40	16	78	32.5	45	M8	11	12
40	120	118	94	60	15	90	34.5	51	35	50	16	88	32.5	55	M8	11	12
50	148	146	116.5	74	19	110	42	64	44	60	19	110	40	68	M8	11	12
63	162	160	139	81	9	144	41	80	41	80	18.5	125	39.5	83	M10	15	12

Φ(毫米)	D4	D5 Φ H7	D6	D7 Φ		D8 Φ H7	EE	H1	H2	H3	H4	H5	H6	H7	H8	H9	H10
Φ(毫米)	D4	D5 Φ H7	D6	GF	KF	D8 Φ H7	EE	H1	H2	H3	H4	H5	H6	H7	H8	H9	H10
32	M6	9	M6	20(h8)	16(h7)	9	G1/8	49	47	38.5	22	6	37	24.5	8.5	30	15
40	M8	9	M6	20(h8)	16(h7)	9	G1/8	54	52	40.5	24	6	42	27	10	30	15
50	M8	12	M8	25(h8)	20(h7)	12	G1/4	64	62	50.5	29.5	7	50	32	12	40	20
63	M10	12	M8	25(h8)	20(h7)	12	G1/4	78	76	55	32	9	60	39	19	40	20

Φ(毫米)	行程	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10 ±0.1	L11	L12	T1	T2	T3	T4	T5	T6
32	20	101	68	14	16	17	12	17	29	-	45	-	17	15	6.8	2.6	12	2.1	2.1
	25	106	73					17		20		-
	30	111	78					17		20		-
	40	121	88					17		20		-
	50	131	98					17		40		-
	80	179	128					35		40		-
	100	199	148					35		40		80
	125	244	173					55		40		80
	160	279	208					55		40		120
	200	319	248					55		40		160
40	25	106	76	14	16	17.8	13.1	14	29	20	45	-	17.8	15	6.8	2.6	16	2.1	2.1
	50	131	101					14		40		-
	80	179	131					32		40		-
	100	199	151					32		40		80
	125	244	176					52		40		80
	160	279	211					52		40		120
	200	319	251					52		40		160
50	25	118	77	16	18	17.8	14.2	23	32	20	50	-	17.8	15	6.8	2.6	16	2.6	2.6
	50	143	102					23		40		-
	80	194	132					44		40		-
	100	214	152					44		40		80
	125	259	177					64		40		80
	160	294	212					64		40		120
	200	334	252					64		40		120
63	25	118	83	16	18	18.5	14.8	17	32	20	50	-	18.5	20	9	2.6	20	2.6	2.6
	50	143	108					17		40		-
	80	194	138					38		40		80
	100	214	158					38		40		80
	125	259	183					58		40		120
	160	294	218					58		40		160
	200	334	258					58		40		200

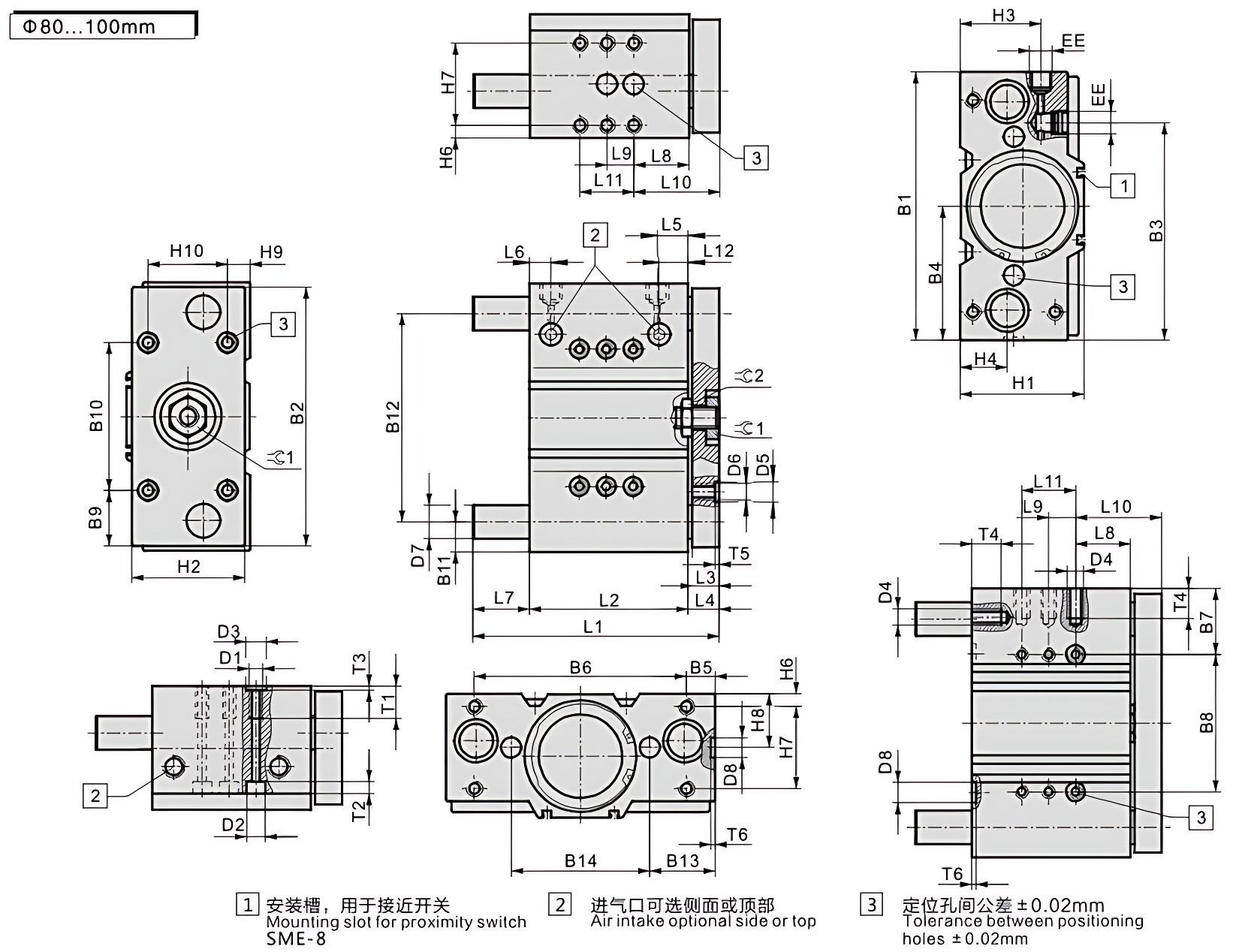

DFM系列气缸

Φ(毫米)

B1

B2

B3

B4

B5

B6

B7

B8

B9

B10

B11

B12

B13

B14

D1

D2

Φ

D3

Φ

H7

80

200

192

162.5

100

21.5

157

48.5

103

41

110

22.5

155

48.5

103

M10

15

12

100

240

232

201

120

21

198

54

132

56

120

26

188

57

126

M12

18

15

Φ(毫米)	D4	D5 Φ H7	D6	D7 Φ		D8 Φ H7	EE	H1	H2	H3	H4	H6	H7	H8	H9	H10
				GF	KF
80	M10	12	M10	30(h8)	25(h6)	12	G3/8	92	84	61	35	9	62	40	16	60
100	M12	15	M12	35(h8)	30(h6)	15	G3/8	112	104	66	39.5	10	68	44	16	80

Φ(毫米)	行程	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10 ±0.1	L11	L12	T1	T2	T3	T4	T5	T6	1	2
80	25	137	93	20	23	23	16	21	41	20	64	-	23	20	9	2.6	20	2.6	2.6	27	30
	50	183	118					42		40		-
	80	243	148					72		40		-
	100	263	168					72		40		80
	125	288	193					72		40		80
	160	323	228					72		40		120
	200	363	268					72		40		160
100	25	150	109	20	23	29	20	18	13	40	36	-	29	25	11	3.1	24	3.1	3.1	32	30
	50	197	134					40		40		80
	80	257	164					70		40		80
	100	277	184					70		40		120
	125	302	209					70		40		160
	160	337	244					70		40		160
	200	377	284					70		40		200
