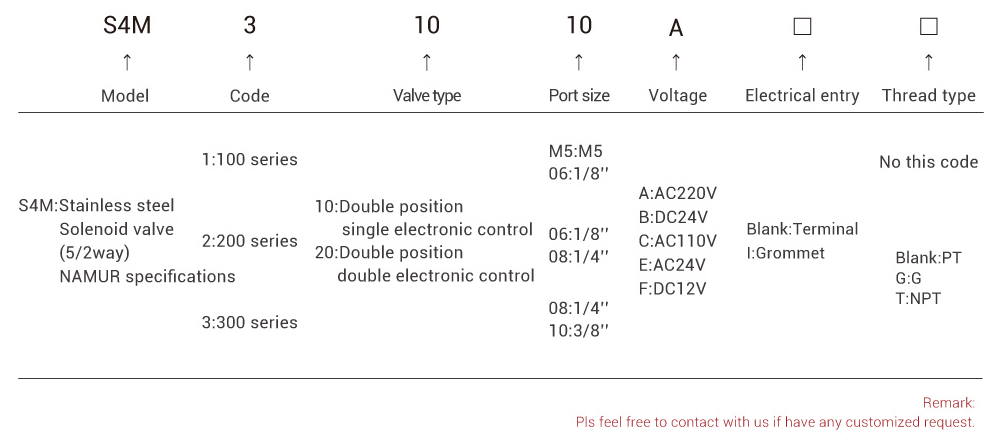

订购代码
数据表
模型 | S4M110-M5 S4M120-M5 | S4M110-06 S4M120-06 | S4M210-06 S4M220-06 | S4M210-08 S4M220-08 | S4M310-08 S4M320-08 | S4M310-10 S4M320-10 |
体液 | 空气（经40um滤芯过滤） | |||||
演戏 | 内部先导 | |||||
口径[注1] | 进气=排气=M5 | 进气=排气=1/8'' | 进气=排气=1/8'' | 进气=排气=1/8'' | 进气=排气=1/4'' | 进气=排气=1/4'' |
孔径(Cv) [注4] | S4M110-06、 S4M120-06：10.2mm2(Cv=0.6) | S4M210-08、S4M220-08：17.0mm2(Cv=1.0) | S4M310-10、S4M320-10：28.0mm2(Cv=1.65) | |||
阀门类型 | 5端口2位 | |||||
工作压力 | 0.15~0.8MPa(21~114psi) | |||||
| 耐压 | 1.2MPa(175psi) | |||||
温度 | -20~70℃ | |||||
机身材质 | 不锈钢 | |||||
润滑[注2] | 不需要 | |||||
| 最大频率[注3] | 5 周期/秒 | 4 周期/秒 | ||||
[注1]PT螺纹、G螺纹、NPT螺纹可供选择
[注2]一旦使用润滑空气，请继续使用相同的介质以优化阀门的使用寿命。建议使用 ISO VG32 或同等润滑剂
[注3]最大动作频率为空载状态
[注4]当量孔板Sand Cv均根据流量数据计算
电气性能参数
| 物品 | S4M110 S4M120 | S4M210 S4M220 S4M310 S4M320 | ||||||||
| 标准电压 | 交流220V | 交流110V | 交流24V | 直流24V | 直流12V | 交流220V | 交流110V | 交流24V | 直流24V | 直流12V |
| 电压范围 | 交流：±15% 直流：±10% | |||||||||
| 功耗 | 3.5VA | 3.5VA | 4.0VA | 2.8W | 2.5瓦 | 4.5VA | 4.5VA | 5.0VA | 3.0W | 2.5W |
| 保护 | IP65(DIN40050) | |||||||||
| 温度分类 | B级 | |||||||||
| 电气入口 | 终端、戈梅特 | |||||||||
| 激活时间 | 0.05秒及以下 | |||||||||

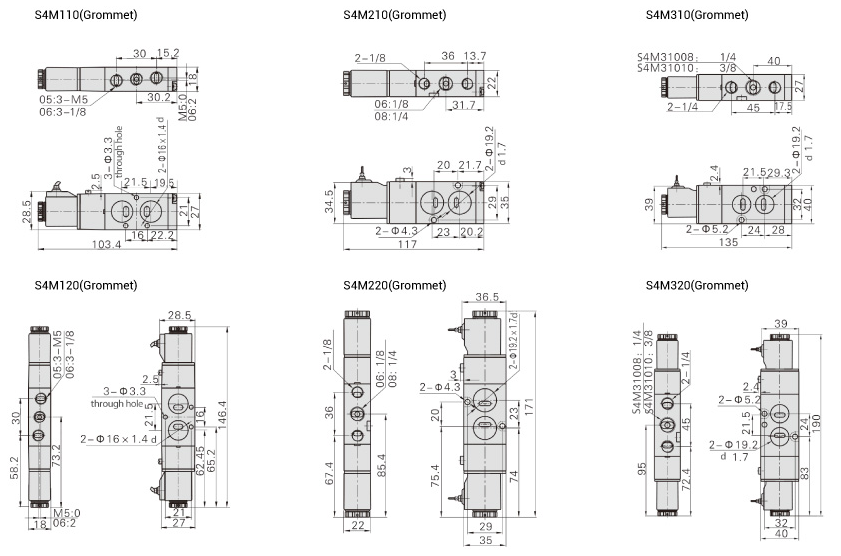

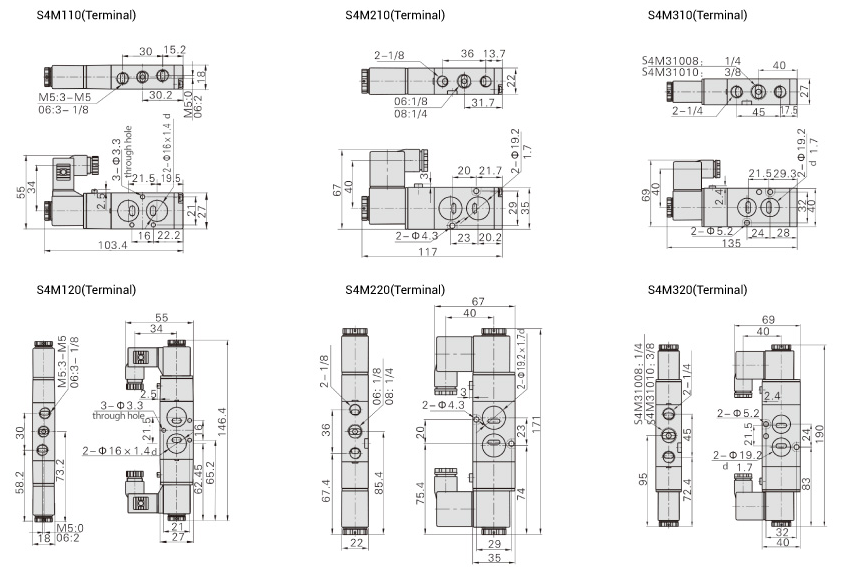

结构及尺寸(MM)
